申请日2018.02.01
公开(公告)日2018.09.18
IPC分类号F04D29/44
摘要
一种流道优化的泵体，包括涡室和扩压管;涡室的上、下两面分别开有叶轮装配孔和进水孔;叶轮装配孔和进水孔同轴;设预装配叶轮的径向截面所成圆为圆a。圆o的分为顺次首尾连接的8段圆弧，每段圆弧对应的圆心角相同;设圆a所在平面与涡室的中截面重合;8段圆弧与涡室内壁外缘的距离经过特定设计。一种采用泵体的污水泵头，包括叶轮，其特征是还包括泵体和摩擦盘;叶轮自上而下安装在泵体的叶轮装配孔上，摩擦盘自下而上安装在泵体的进水孔上，摩擦盘的中间位置开有进水孔;叶轮包括轮盘和多个叶片;轮盘的正面朝下，各个叶片的顶面连接在轮盘正面，且围绕轮盘的轴心成中心对称;各个叶片竖直连接在轮盘正面;各个叶片的底面共面于平面a;摩擦盘的顶面与面a重合。
权利要求书
1.一种流道优化的泵体，包括涡室和扩压管;涡室的上、下两面分别开有叶轮装配孔和进水孔;叶轮装配孔和进水孔同轴;设预装配叶轮的径向截面所成圆为圆a，其特征是所述圆a的分为顺次首尾连接的8段圆弧，每段圆弧对应的圆心角相同;设圆a所在平面与涡室的中截面重合;
第1段圆弧的起点与圆o的圆心O所在直线经过涡室的位置是泵舌，设为A点;A点与圆a的圆周间距为a;
第2段圆弧的起点与圆o的圆心O所在直线经过涡室的位置，设为B点;B点与圆a的圆周间距为b;
第3段圆弧的起点与圆o的圆心O所在直线经过涡室的位置，设为C点;C点与圆a的圆周间距为c;
第4段圆弧的起点与圆o的圆心O所在直线经过涡室的位置，设为D点;D点与圆a的圆周间距为d;
第5段圆弧的起点与圆o的圆心O所在直线经过涡室的位置，设为E点;E点与圆a的圆周间距为e;
第6段圆弧的起点与圆o的圆心O所在直线经过涡室的位置，设为F点;F点与圆a的圆周间距为f;
第7段圆弧的起点与圆o的圆心O所在直线经过涡室的位置，设为G点;G点与圆a的圆周间距为g;
第8段圆弧的起点与圆o的圆心O所在直线经过涡室的位置，设为H点;H点与圆a的圆周间距为h;
则：a=2，b=3，c=5，d=7，e=9，f=11，g=13，h=15;
或者a=3，b=7，c=13，d=15，e=18，f=21，g=24，h=27;
或者a=5，b=12，c=19，d=25，e=33，f=41，g=49，h=55;
或者a=4，b=20，c=26，d=33，e=40，f=48，g=60，h=65;
或者a=9，b=18，c=23，d=31，e=39，f=45，g=48，h=55;
或者a=12，b=21，c=29，d=40，e=53，f=60，g=67，h=75;
以上单位是mm。
2.一种采用如权利要求1所述泵体的污水泵头，包括叶轮，其特征是还包括所述泵体和摩擦盘;叶轮自上而下安装在泵体的叶轮装配孔上，摩擦盘自下而上安装在泵体的进水孔上，摩擦盘的中间位置开有进水孔;
所述叶轮包括轮盘和多个叶片;轮盘的正面朝下，各个叶片的顶面连接在轮盘正面，且围绕轮盘的轴心成中心对称;
各个叶片竖直连接在轮盘正面;各个叶片的底面共面于平面a;摩擦盘的顶面与面a重合;
所述摩擦盘的顶面上设有多个环形凸棱;各个环形凸棱的圆心共点于点O1，摩擦盘的圆心为点O2，O1和O2之间的距离为A，A大于0。
3.根据权利要求2所述的污水泵头，其特征是各个环形凸棱的轴向截面相同，相邻两凸棱之间的间距相同。
4.根据权利要求2所述的污水泵头，其特征是所述凸棱的轴向截面等腰三角形，等腰三角形顶角的角度范围是5度～160度，等腰三角形的高为2～10mm。
5.根据权利要求2所述的污水泵头，其特征是摩擦盘的厚度D的范围是5～200mm;摩擦盘的直径C的范围是5～200mm;所述A的范围是10～200mm;摩擦盘的进水孔的孔径E的范围是25～300mm。
6.根据权利要求2所述的污水泵头，其特征是所述叶片的径向截面中，两侧边是弧形;外缘在轮盘上的投影在轮盘外缘上;
叶片的内缘的厚度小于叶片外缘的厚度;
各个叶片的内缘在同一圆台的外壁上，圆台的轴向与叶轮的转轴相同，圆台的较大一底朝向摩擦盘的进水孔。
说明书
流道优化的泵体及污水泵头
技术领域
本实用新型属于水泵技术领域，具体是一种流道优化的泵体及污水泵头。
背景技术
现有技术中，离心泵多是用来吸引一些成分简单，密度较为一致的液体，所以，传统水泵的泵体流道基本上能够实现较高工作效率。而污水泵的作业环境较为复杂，污水成分也很复杂，其液体的密度不稳定，采用传统水泵结构的污水泵，其作业效率不高，通过污物的能力不强。
发明内容
为了解决现有技术中的上述问题，本实用新型提出一种新的流道优化的泵体及污水泵头。

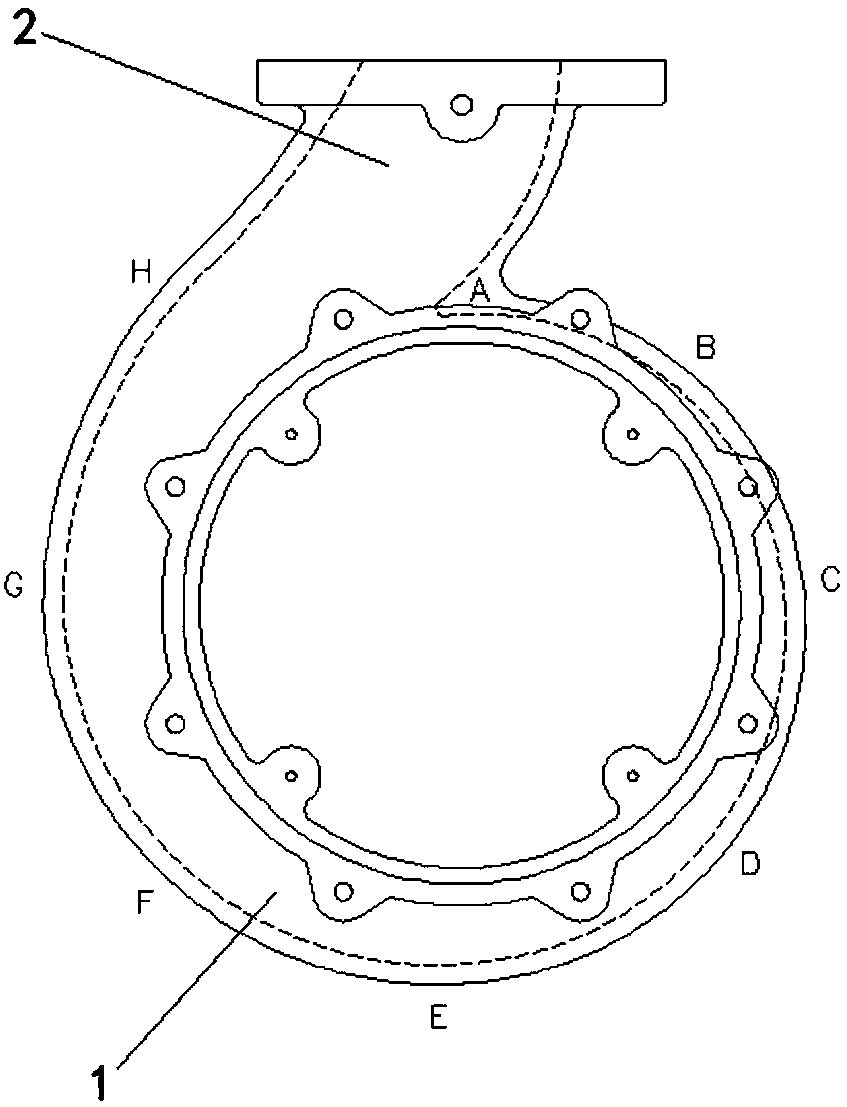

一种流道优化的泵体，包括涡室和扩压管;涡室的上、下两面分别开有叶轮装配孔和进水孔;叶轮装配孔和进水孔同轴;设预装配叶轮的径向截面所成圆为圆a。所述圆o的分为顺次首尾连接的8段圆弧，每段圆弧对应的圆心角相同;设圆a所在平面与涡室的中截面重合;
第1段圆弧的起点与圆o的圆心O所在直线经过涡室的位置是泵舌，设为A点;A点与圆a的圆周间距为a;
第2段圆弧的起点与圆o的圆心O所在直线经过涡室的位置，设为B点;B点与圆a的圆周间距为b;
第3段圆弧的起点与圆o的圆心O所在直线经过涡室的位置，设为C点;C点与圆a的圆周间距为c;
第4段圆弧的起点与圆o的圆心O所在直线经过涡室的位置，设为D点;D点与圆a的圆周间距为d;
第5段圆弧的起点与圆o的圆心O所在直线经过涡室的位置，设为E点;E点与圆a的圆周间距为e;
第6段圆弧的起点与圆o的圆心O所在直线经过涡室的位置，设为F点;F点与圆a的圆周间距为f;
第7段圆弧的起点与圆o的圆心O所在直线经过涡室的位置，设为G点;G点与圆a的圆周间距为g;
第8段圆弧的起点与圆o的圆心O所在直线经过涡室的位置，设为H点;H点与圆a的圆周间距为h;
则：a=2，b=3，c=5，d=7，e=9，f=11，g=13，h=15;
或者a=3，b=7，c=13，d=15，e=18，f=21，g=24，h=27;
或者a=5，b=12，c=19，d=25，e=33，f=41，g=49，h=55;
或者a=4，b=20，c=26，d=33，e=40，f=48，g=60，h=65;
或者a=9，b=18，c=23，d=31，e=39，f=45，g=48，h=55;
或者a=12，b=21，c=29，d=40，e=53，f=60，g=67，h=75;
以上单位是mm。
本泵体的效率高，通过污物的能力加大。
一种采用所述泵体的污水泵头，包括叶轮、泵体和摩擦盘;叶轮自上而下安装在泵体的叶轮装配孔上，摩擦盘自下而上安装在泵体的进水孔上，摩擦盘的中间位置开有进水孔;
所述叶轮包括轮盘和多个叶片;轮盘的正面朝下，各个叶片的顶面连接在轮盘正面，且围绕轮盘的轴心成中心对称;
各个叶片竖直连接在轮盘正面;各个叶片的底面共面于平面a;摩擦盘的顶面与面a重合;
所述摩擦盘的顶面上设有多个环形凸棱;各个环形凸棱的圆心共点于点O1，摩擦盘的圆心为点O2，O1和O2之间的距离为A，A大于0。
进一步，各个环形凸棱的轴向截面相同，相邻两凸棱之间的间距相同。
进一步，所述凸棱的轴向截面等腰三角形，等腰三角形顶角的角度范围是5度～160度，等腰三角形的高为2～10mm。
进一步，摩擦盘的厚度D的范围是5～200mm;摩擦盘的直径C的范围是5～200mm;所述A的范围是10～200mm;摩擦盘的进水孔的孔径E的范围是25～300mm。
进一步，所述叶片的径向截面中，两侧边是弧形;外缘在轮盘上的投影在轮盘外缘上;叶片的内缘的厚度小于叶片外缘的厚度;各个叶片的内缘在同一圆台的外壁上，圆台的轴向与叶轮的转轴相同，圆台的较大一底朝向涡壳的进水孔。
本污水泵头可以将污水泵抽进来的长纤维、塑料袋、麻绳等切碎，顺利通过泵腔，甚至能将可抽进的木块切成小块送出泵体流道。
