申请日2018.02.01
公开(公告)日2018.09.28
IPC分类号B01F7/24; B01F15/00; B01F15/06
摘要
本发明公开了一种用于污水处理的絮凝剂水解装置，包括搅拌罐和储液罐，所述搅拌罐设置在储液罐上，所述搅拌罐上端螺纹连接有罐盖，所述罐盖上设置有搅拌机构;所述储液罐内侧壁上设有若干同一旋向的螺旋凹痕。本发明提供的用于污水处理的絮凝剂水解装置，搅拌罐与储液罐双重固定稳定，便于拆卸和组装，清洗方便;搅拌机构搅拌效率高，使絮凝剂可以充分水解;储液罐内螺旋凹痕使得储液罐内溶液在加热的同时一直处于搅动状态，避免在低温或者长时间静置情况下出现沉淀。
权利要求书
1.一种用于污水处理的絮凝剂水解装置，其特征在于，包括搅拌罐和储液罐，所述搅拌罐和储液罐上端均形成有开口，所述搅拌罐设置在储液罐上，所述搅拌罐上端螺纹连接有罐盖，所述罐盖上设置有搅拌机构;
所述搅拌机构包括驱动电机、连接轴、桨叶和螺旋叶片，所述驱动电机的转轴贯穿罐盖伸入搅拌罐内部，所述连接轴固定在所述驱动电机的转轴下端，所述转轴上环绕固定有三个桨叶，所述桨叶以转轴为中心向下做折弯形变的构造，所述桨叶的一侧面向另一侧面做弧形度为80～90°的弯曲，所述转轴在转动过程中始终以所述桨叶内弯面为迎流面，所述连接轴下端通过三个连接梁连接有一个固定环，所述三个桨叶下端均连接在固定环上，所述连接轴自上而下构造有螺旋叶片，所述螺旋叶片围绕连接轴多圈，所述螺旋叶片自上而下面积逐渐变大，所述螺旋叶片的旋向与转轴转动方向相同;
所述搅拌罐底部设有第一排液管，所述第一排液管上安装有第一电磁阀，所述搅拌罐侧壁上设有第一控制器，所述第一控制器分别与驱动电机、第一电磁阀电连接;
所述储液罐内侧壁上设有若干同一旋向的螺旋凹痕，所述螺旋凹痕自储液罐底部向上延伸，所述储液罐内部下表面设有加热装置和温度传感器，所述储液罐的侧壁上部设有第二控制器，所述储液罐的侧壁底部设有第二排液管，所述第二排液管上安装有第二电磁阀和超声波流量计，所述第二控制器分别与加热装置、温度传感器、第二电磁阀和超声波流量计电连接。
2.根据权利要求1所述的用于污水处理的絮凝剂水解装置，其特征在于，所述储液罐的环状顶壁开设有一圈第一台阶槽，所述第一台阶槽包括向储液罐内倾斜的第一接触面、第一水平面，以及位于第一接触面和第一水平面之间的第一竖直止挡面，所述搅拌罐的底部沿周壁向下伸出有环形条，所述环形条底部开设有一圈与第一台阶槽相适配的第二台阶槽，所述第二台阶槽包括与第一接触面倾斜方向相同的第二接触面、第二水平面，以及位于第二接触面和第二水平面之间的第二竖直止挡面，所述第一接触面与第二接触面宽度相同，所述第一竖直止挡面和第二竖直止挡面高度相同，所述第一水平面大于第二水平面，所述第一水平面外缘设有固定圈，所述固定圈上均匀间隔设有四个有固定件，所述固定件包括端部依次枢转连接的第一横杆、连接杆以及第二横杆，所述连接杆中部通过固定转轴与所述固定圈上端枢转连接，所述第一横杆上远离所述连接杆的一端穿过所述固定圈并伸在第一水平面上，所述环形条外侧设有凹槽，所述凹槽的槽口与所述第二横杆的端面相适配。
3.根据权利要求2所述的用于污水处理的絮凝剂水解装置，其特征在于，所述环形条外壁底部向内凹陷形成第一斜面，所述第一横杆自由端上部形成与所述第一斜面相适配的第二斜面。
4.根据权利要求3所述的用于污水处理的絮凝剂水解装置，其特征在于，所述第一排液管连接有环形出液管，所述环形出液管设置在环形条内壁顶部，所述环形出液管下部均匀设有多个贴近环形条内壁的出液管嘴。
5.根据权利要求1所述的用于污水处理的絮凝剂水解装置，其特征在于，所述搅拌罐内侧壁上设有若干同一旋向的螺旋凹痕，所述螺旋凹痕的旋向与转轴转动方向相反，所述螺旋凹痕自搅拌罐底部向上延伸。
6.根据权利要求1所述的用于污水处理的絮凝剂水解装置，其特征在于，所述罐盖上还设置有药剂盒，所述药剂盒通过加药管与搅拌罐内部连通，所述加药管上设置有第三电磁阀，所述第三电磁阀与第一控制器电连接。
说明书
一种用于污水处理的絮凝剂水解装置
技术领域
本发明涉及污水处理技术领域，更具体地，涉及一种用于污水处理的絮凝剂水解装置。
背景技术
絮凝剂的快速水解一直是污水处理行业的一个问题，由于絮凝剂多为高分子有机物，因此遇水溶解时，往往由于水解不充分，造成大量絮凝剂还未充分水解就被加入到污水中，没有起到应有的絮凝沉降作用，反而给后续的污泥脱水造成负面影响，因此，絮凝剂水解时必须搅拌充分且搅匀。但现有的絮凝剂水解装置搅拌效果差，不能满足要求，而且絮凝剂如果长时间静置则会凝结成块附着在搅拌机构上，不仅清理困难，也易导致絮凝剂水解装置的故障。
另外，现有的絮凝剂水解装置在冬天或者温度较低时对絮凝剂的水解程度很差，且易产生沉淀，极大的增加了污水处理絮凝剂的加入量以及降低了污水处理的效果。
发明内容
本发明的一个目的是提供一种用于污水处理的絮凝剂水解装置的新技术方案。
根据本发明的第一方面，提供了一种用于污水处理的絮凝剂水解装置，包括搅拌罐和储液罐，所述搅拌罐和储液罐上端均形成有开口，所述搅拌罐设置在储液罐上，所述搅拌罐上端螺纹连接有罐盖，所述罐盖上设置有搅拌机构;
所述搅拌机构包括驱动电机、连接轴、桨叶和螺旋叶片，所述驱动电机的转轴贯穿罐盖伸入搅拌罐内部，所述连接轴固定在所述驱动电机的转轴下端，所述转轴上环绕固定有三个桨叶，所述桨叶以转轴为中心向下做折弯形变的构造，所述桨叶的一侧面向另一侧面做弧形度为80～90°的弯曲，所述转轴在转动过程中始终以所述桨叶内弯面为迎流面，所述连接轴下端通过三个连接梁连接有一个固定环，所述三个桨叶下端均连接在固定环上，所述连接轴自上而下构造有螺旋叶片，所述螺旋叶片围绕连接轴多圈，所述螺旋叶片自上而下面积逐渐变大，所述螺旋叶片的旋向与转轴转动方向相同;
所述搅拌罐底部设有第一排液管，所述第一排液管上安装有第一电磁阀，所述搅拌罐侧壁上设有第一控制器，所述第一控制器分别与驱动电机、第一电磁阀电连接;
所述储液罐内侧壁上设有若干同一旋向的螺旋凹痕，所述螺旋凹痕自储液罐底部向上延伸，所述储液罐内部下表面设有加热装置和温度传感器，所述储液罐的侧壁上部设有第二控制器，所述储液罐的侧壁底部设有第二排液管，所述第二排液管上安装有第二电磁阀和超声波流量计，所述第二控制器分别与加热装置、温度传感器、第二电磁阀和超声波流量计电连接。
优选地，所述储液罐的环状顶壁开设有一圈第一台阶槽，所述第一台阶槽包括向储液罐内倾斜的第一接触面、第一水平面，以及位于第一接触面和第一水平面之间的第一竖直止挡面，所述搅拌罐的底部沿周壁向下伸出有环形条，所述环形条底部开设有一圈与第一台阶槽相适配的第二台阶槽，所述第二台阶槽包括与第一接触面倾斜方向相同的第二接触面、第二水平面，以及位于第二接触面和第二水平面之间的第二竖直止挡面，所述第一接触面与第二接触面宽度相同，所述第一竖直止挡面和第二竖直止挡面高度相同，所述第一水平面大于第二水平面，所述第一水平面外缘设有固定圈，所述固定圈上均匀间隔设有四个有固定件，所述固定件包括端部依次枢转连接的第一横杆、连接杆以及第二横杆，所述连接杆中部通过固定转轴与所述固定圈上端枢转连接，所述第一横杆上远离所述连接杆的一端穿过所述固定圈并伸在第一水平面上，所述环形条外侧设有凹槽，所述凹槽的槽口与所述第二横杆的端面相适配。
优选地，所述环形条外壁底部向内凹陷形成第一斜面，所述第一横杆自由端上部形成与所述第一斜面相适配的第二斜面。
优选地，所述第一排液管连接有环形出液管，所述环形出液管设置在环形条内壁顶部，所述环形出液管下部均匀设有多个贴近环形条内壁的出液管嘴。
优选地，所述搅拌罐内侧壁上设有若干同一旋向的螺旋凹痕，所述螺旋凹痕的旋向与转轴转动方向相反，所述螺旋凹痕自搅拌罐底部向上延伸。
优选地，所述罐盖上还设置有药剂盒，所述药剂盒通过加药管与搅拌罐内部连通，所述加药管上设置有第三电磁阀，所述第三电磁阀与第一控制器电连接。
本发明的发明人发现，在现有技术中，现有的配液装置还存在上述问题，不能很好的满足使用要求。因此，本发明所要实现的技术任务或者所要解决的技术问题是本领域技术人员从未想到的或者没有预期到的，故本发明是一种新的技术方案。
本发明提供的用于污水处理的絮凝剂水解装置，搅拌罐与储液罐双重固定稳定，便于拆卸和组装，清洗方便;搅拌机构搅拌效率高，使絮凝剂可以充分水解;储液罐内螺旋凹痕使得储液罐内溶液在加热的同时一直处于搅动状态，避免在低温或者长时间静置情况下出现沉淀。

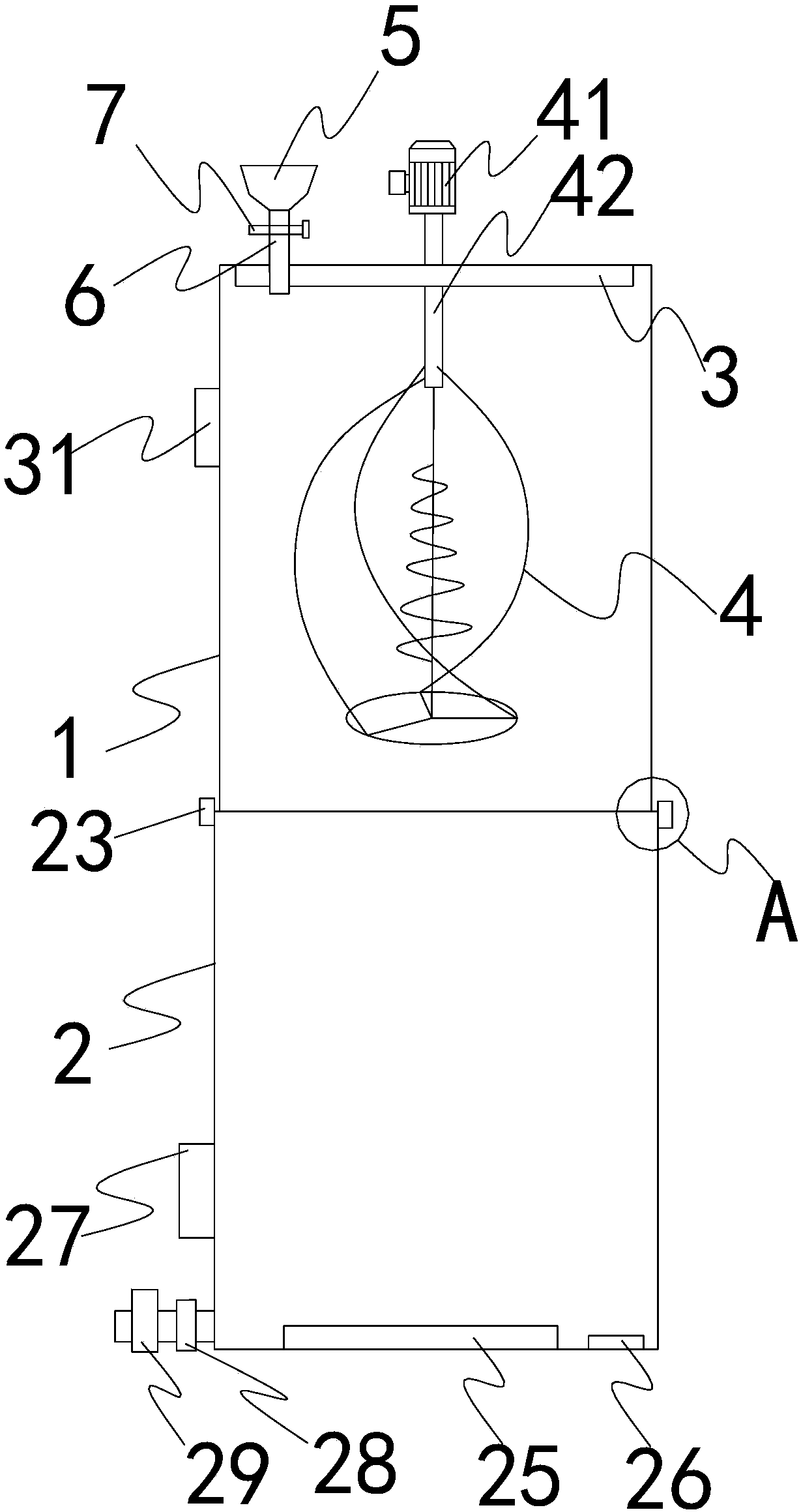

通过以下参照附图对本发明的示例性实施例的详细描述，本发明的其它特征及其优点将会变得清楚。
