申请日2018.02.01
公开(公告)日2018.09.28
IPC分类号C02F9/08
摘要
本实用新型提供一种藻类水处理过滤分离设备，包括连接块、电机、齿轮、齿条、推板、过滤网、透明灯罩、紫外线消毒灯管以及连接板，连接块内部固定有电机，电机外端设置有齿轮，齿轮装配在连接块外端，齿轮下端设置有齿条，齿条固定在过滤箱上端，连接块下端装配有推板，推板设置在齿条内端，推板装配在过滤箱上端，且延伸至过滤箱内部，过滤箱内部固定有过滤网，过滤网设置在推板下端，该设计可实现自动清洁功能，透明灯罩设置在过滤箱内部，且延伸至过滤箱外端，透明灯罩内部装配有紫外线消毒灯管，透明灯罩外端固定有连接板，该设计可实现杀菌功能，本实用新型稳定性强，便于清理，具有杀菌功能。
权利要求书

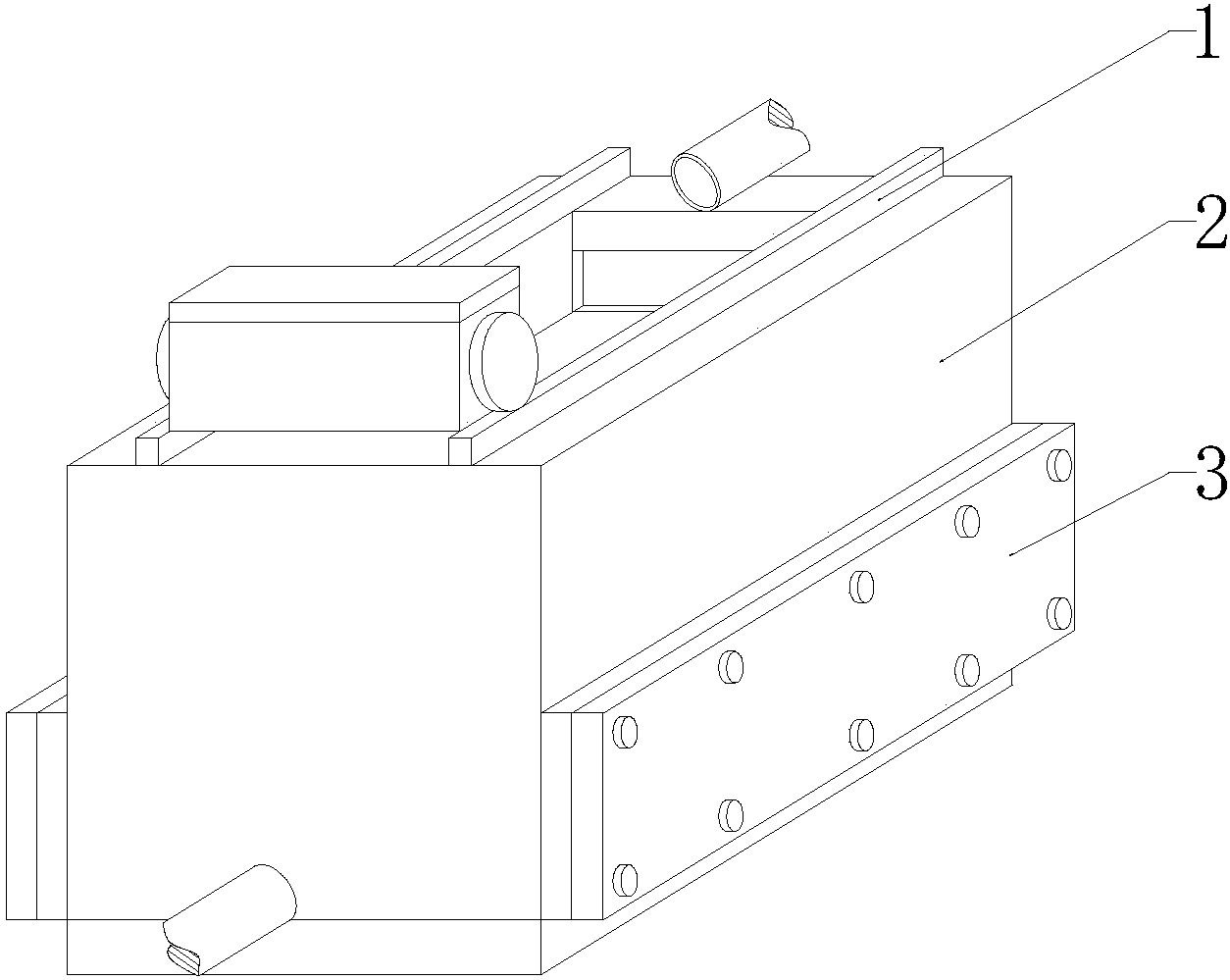

1.一种藻类水处理过滤分离设备，包括清洁组件(1)、过滤箱(2)以及杀菌组件(3)，其特征在于：所述清洁组件(1)设置在过滤箱(2)上端，且延伸至过滤箱(2)内部，所述杀菌组件(3)装配在过滤箱(2)外端，且延伸至过滤箱(2)内部，所述杀菌组件(3)安装在清洁组件(1)下侧;
所述清洁组件(1)包括连接块(11)、电机(12)、齿轮(13)、齿条(14)、推板(15)以及过滤网(16)，所述连接块(11)内部固定有电机(12)，所述电机(12)外端设置有齿轮(13)，所述齿轮(13)装配在连接块(11)外端，所述齿轮(13)下端设置有齿条(14)，所述齿条(14)固定在过滤箱(2)上端，所述连接块(11)下端装配有推板(15)，所述推板(15)设置在齿条(14)内端，所述推板(15)装配在过滤箱(2)上端，且延伸至过滤箱(2)内部，所述过滤箱(2)内部固定有过滤网(16)，所述过滤网(16)设置在推板(15)下端;
所述杀菌组件(3)包括透明灯罩(31)、紫外线消毒灯管(32)、连接板(33)、密封垫一(34)以及螺栓(35)，所述透明灯罩(31)设置在过滤箱(2)内部，且延伸至过滤箱(2)外端，所述透明灯罩(31)内部装配有紫外线消毒灯管(32)，所述透明灯罩(31)外端固定有连接板(33)，所述连接板(33)内端装配有密封垫一(34)，所述密封垫一(34)设置在透明灯罩(31)外端，所述密封垫一(34)装配在过滤箱(2)外端，所述连接板(33)外端设置有螺栓(35)，所述螺栓(35)穿过连接板(33)以及密封垫一(34)与过滤箱(2)相连接。
2.根据权利要求1所述的一种藻类水处理过滤分离设备，其特征在于：所述电机(12)、齿轮(13)以及齿条(14)均设有两个，所述电机(12)对称设置在连接块(11)内部，所述齿轮(13)与连接块(11)接触位置均设置有滚珠。
3.根据权利要求1所述的一种藻类水处理过滤分离设备，其特征在于：所述过滤箱(2)后端开设有清洁口，且清洁口安装在过滤网(16)上侧，且清洁口内部设置有密封垫二，且密封垫二延伸至清洁口下端，且密封垫二内部固定有挡板，且密封垫二下端装配有电动缸，且电动缸穿过密封垫二与挡板相连接，且密封垫二以及电动缸均设置在过滤箱(2)内部。
4.根据权利要求1所述的一种藻类水处理过滤分离设备，其特征在于：所述透明灯罩(31)、连接板(33)以及密封垫一(34)均设有两个，所述密封垫一(34)对称设置在过滤箱(2)左右两端，所述透明灯罩(31)内部等距装配有至少两个紫外线消毒灯管(32)。
5.根据权利要求1所述的一种藻类水处理过滤分离设备，其特征在于：所述螺栓(35)设有至少两个，至少两个所述螺栓(35)均穿过连接板(33)以及密封垫一(34)与过滤箱(2)相连接，至少两个所述螺栓(35)均通过螺纹与过滤箱(2)相连接。
6.根据权利要求1所述的一种藻类水处理过滤分离设备，其特征在于：所述连接块(11)上端内固定有吸音棉，所述过滤箱(2)下端设置有防滑垫，所述过滤箱(2)后端固定有进水管，所述过滤箱(2)前端设置有出水管，且出水管上设置有开关阀。
说明书
一种藻类水处理过滤分离设备
技术领域
本实用新型是一种藻类水处理过滤分离设备，属于藻类水处理技术领域。
背景技术
藻类为原核生物，生长在营养丰富的水体中，由于藻类很难消化，故鱼类不以藻类为食，从而造成藻类大量繁殖形成水华或绿潮，进而引起水体富营养化，甚至会因耗尽水中的氧气导致鱼类死亡，故需要一种专用的过滤分离设备对含有藻类的污水进行处理。
由于现有的过滤分离设备不具有清洁结构，故工作结束后，需要工作人员手动对设备内部的藻类进行清理，不仅增加了工作人员的劳动强度，且清理所需的时间长，其次，由于现有的过滤分离设备不具有杀菌结构，故无法杀死污水中的细菌，不仅容易对水体造成二次污染，且容易导致过滤分离设备内部滋生大量细菌。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种藻类水处理过滤分离设备，以解决上述背景技术中提出的问题，本实用新型稳定性强，便于清理，具有杀菌功能。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种藻类水处理过滤分离设备，包括清洁组件、过滤箱以及杀菌组件，所述清洁组件设置在过滤箱上端，且延伸至过滤箱内部，所述杀菌组件装配在过滤箱外端，且延伸至过滤箱内部，所述杀菌组件安装在清洁组件下侧，所述清洁组件包括连接块、电机、齿轮、齿条、推板以及过滤网，所述连接块内部固定有电机，所述电机外端设置有齿轮，所述齿轮装配在连接块外端，所述齿轮下端设置有齿条，所述齿条固定在过滤箱上端，所述连接块下端装配有推板，所述推板设置在齿条内端，所述推板装配在过滤箱上端，且延伸至过滤箱内部，所述过滤箱内部固定有过滤网，所述过滤网设置在推板下端，所述杀菌组件包括透明灯罩、紫外线消毒灯管、连接板、密封垫一以及螺栓，所述透明灯罩设置在过滤箱内部，且延伸至过滤箱外端，所述透明灯罩内部装配有紫外线消毒灯管，所述透明灯罩外端固定有连接板，所述连接板内端装配有密封垫一，所述密封垫一设置在透明灯罩外端，所述密封垫一装配在过滤箱外端，所述连接板外端设置有螺栓，所述螺栓穿过连接板以及密封垫一与过滤箱相连接。
进一步地，所述电机、齿轮以及齿条均设有两个，所述电机对称设置在连接块内部，所述齿轮与连接块接触位置均设置有滚珠。
进一步地，所述过滤箱后端开设有清洁口，且清洁口安装在过滤网上侧，且清洁口内部设置有密封垫二，且密封垫二延伸至清洁口下端，且密封垫二内部固定有挡板，且密封垫二下端装配有电动缸，且电动缸穿过密封垫二与挡板相连接，且密封垫二以及电动缸均设置在过滤箱内部。
进一步地，所述透明灯罩、连接板以及密封垫一均设有两个，所述密封垫一对称设置在过滤箱左右两端，所述透明灯罩内部等距装配有至少两个紫外线消毒灯管。
进一步地，所述螺栓设有至少两个，至少两个所述螺栓均穿过连接板以及密封垫一与过滤箱相连接，至少两个所述螺栓均通过螺纹与过滤箱相连接。
进一步地，所述连接块上端内固定有吸音棉，所述过滤箱下端设置有防滑垫，所述过滤箱后端固定有进水管，所述过滤箱前端设置有出水管，且出水管上设置有开关阀。
本实用新型的有益效果：本实用新型的一种藻类水处理过滤分离设备，本实用新型通过增加连接块、电机、齿轮、齿条、推板以及过滤网，该设计可以自动将过滤网上端的藻类清除出过滤箱，不仅减小了工作人员的劳动强度，且清洁所需时间短，解决了工作人员需手动对现有过滤分离设备内部的藻类进行清理，不仅增加了工作人员的劳动强度，且浪费时间的弊端。
本实用新型通过增加透明灯罩、紫外线消毒灯管、连接板、密封垫一以及螺栓，该设计可以对过滤后的污水进行杀菌，不仅能够防止细菌对水体造成的二次污染，且可防止细菌在过滤箱内部滋生繁衍，进而实现保持过滤箱内部的洁净，解决了现有的过滤分离设备无法杀死污水中的细菌，不仅容易对水体造成二次污染，且容易导致过滤分离设备内部滋生细菌的问题。
因增加滚珠，该设计可以便于齿轮转动，因增加清洁口、密封垫二、挡板以及电动缸，该设计便于藻类排出过滤箱，因增加吸音棉，该设计可减小电机工作产生的噪音，因增加防滑垫，该设计可提高本实用新型的安置稳定性，本实用新型稳定性强，便于清理，具有杀菌功能。
