申请日2018.04.28
公开(公告)日2018.11.02
IPC分类号G01N1/10
摘要
本实用新型公开了一种便携式污泥采样器，其包括滑筒、内杆和采集筒，采集筒的下端设有尖头，内杆的下端与采集筒内部的底壁相连接，滑筒套在内杆的外侧，滑筒沿着内杆上下滑动，内杆上端的一侧垂直连接一根上握柄，滑筒上端的一侧垂直连接一根下握柄，下握柄与上握柄在同一侧，且位于上握柄的下方，滑筒的底部垂直连接环块，环块的下端连接一层橡胶层，橡胶层位于采集筒的上方，采集筒的上端为开放式结构，环块和橡胶层能够盖住采集筒。本实用新型的优点：在采样器下沉到水底和采集完提升的时候盖住采集筒，下沉时避免水进入采集筒，提升时避免污泥流出，在采集时，环块离开采集筒，不影响污泥采集;设有橡胶层，在盖住采集筒时，提高密闭性。
权利要求书

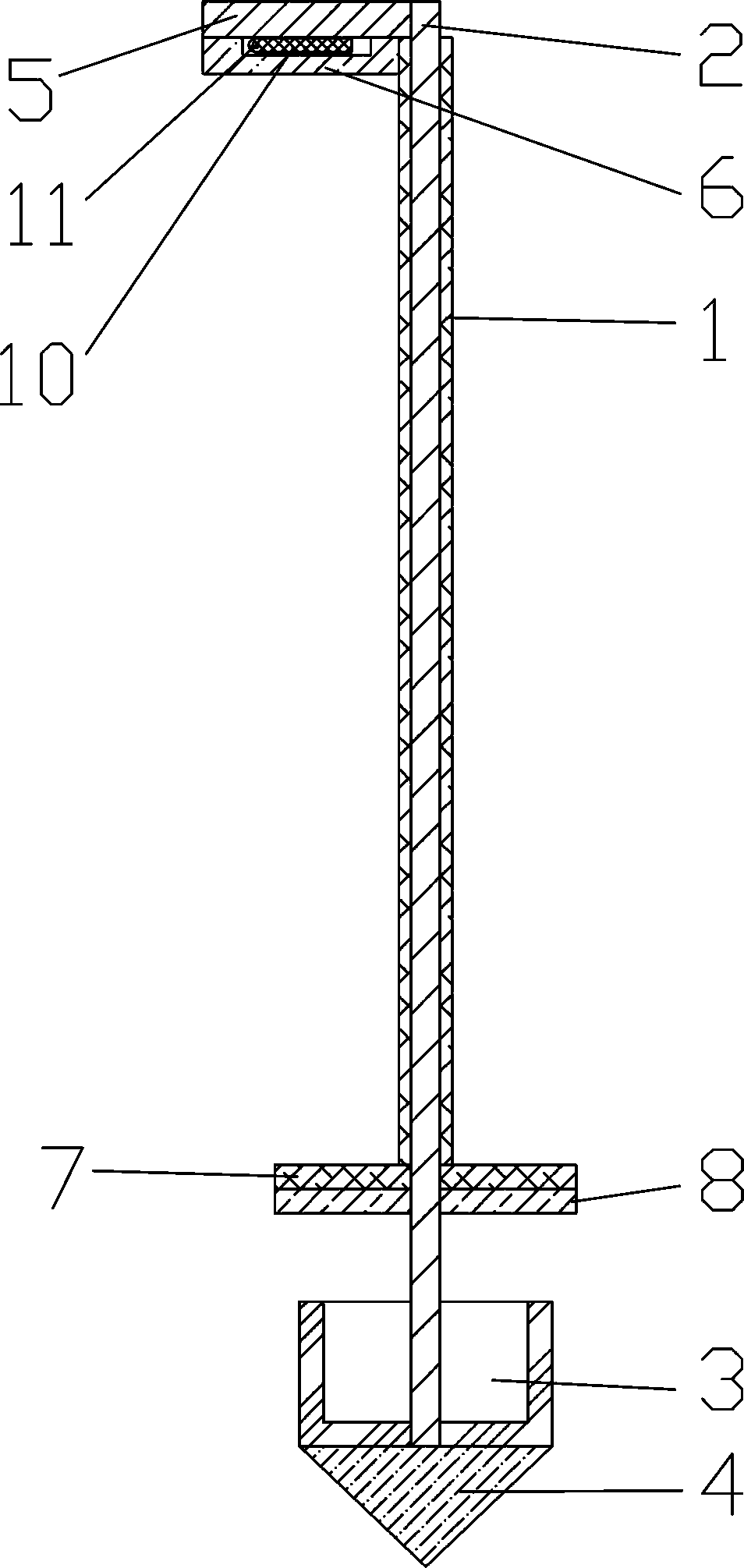

1.一种便携式污泥采样器，其特征在于：其包括滑筒(1)、内杆(2)和采集筒(3)，所述采集筒(3)的下端设有尖头(4)，所述内杆(2)的下端与所述采集筒(3)内部的底壁相连接，所述滑筒(1)套在所述内杆(2)的外侧，所述滑筒(1)沿着所述内杆(2)上下滑动，所述内杆(2)上端的一侧垂直连接一根上握柄(5)，所述滑筒(1)上端的一侧垂直连接一根下握柄(6)，所述下握柄(6)与所述上握柄(5)在同一侧，且位于所述上握柄(5)的下方，所述滑筒(1)的底部垂直连接环块(7)，所述环块(7)的下端连接一层橡胶层(8)，所述橡胶层(8)位于所述采集筒(3)的上方，所述采集筒(3)的上端为开放式结构，所述环块(7)和所述橡胶层(8)能够盖住所述采集筒(3)。
2.根据权利要求1所述的一种便携式污泥采样器，其特征在于：所述环块(7)和所述橡胶层(8)为均为圆形，且直径相等，所述采集筒(3)为空心圆柱形，且直径小于所述环块(7)的直径。
3.根据权利要求1所述的一种便携式污泥采样器，其特征在于：通过所述下握柄(6)上下移动，带动所述滑筒(1)沿着所述内杆(2)上下移动，进而带动所述环块(7)和所述橡胶层(8)上下移动，盖住所述采集筒(3)或者离开所述采集筒(3)。
4.根据权利要求1所述的一种便携式污泥采样器，其特征在于：所述下握柄(6)的上端开有卡槽(9)，卡块(10)的下端套在转轴(11)上，所述转轴(11)固定连接在所述卡槽(9)的内壁。
5.根据权利要求4所述的一种便携式污泥采样器，其特征在于：所述卡块(10)绕着所述转轴(11)进行0-90度旋转。
6.根据权利要求5所述的一种便携式污泥采样器，其特征在于：所述卡块(10)垂直放置时，顶住所述上握柄(5)，所述卡块(10)水平放置时，位于所述卡槽(9)的内部。
7.根据权利要求1所述的一种便携式污泥采样器，其特征在于：所述内杆(2)的高度高于所述滑筒(1)的高度。
说明书
一种便携式污泥采样器
技术领域
本实用新型涉及一种便携式污泥采样器，属于环境监测技术领域。
背景技术
环境监测，是指环境监测机构对环境质量状况进行监视和测定的活动。环境监测是通过对反映环境质量的指标进行监视和测定，以确定环境污染状况和环境质量的高低。环境监测的内容主要包括物理指标的监测、化学指标的监测和生态系统的监测。环境监测就是运用化学、物理、生物、医学、遥测、遥感、计算机等现代科技手段监视、测定、监控反映环境质量及其变化趋势的各种标志数据，从而对环境质量做出综合评价。环境监测的过程包括采样和试验，最后得出监测数据。在污泥的采样过程中，由于要先经过污水层，再到底部采集污泥，这样采集的污泥易在提升的过程中流出，大大增加了采样的难度。
实用新型内容
本实用新型要解决的技术问题，在于提供一种便携式污泥采样器，该采样器在提升的过程中污泥不会流出，采样容易。
本实用新型通过下述方案实现：一种便携式污泥采样器，其包括滑筒、内杆和采集筒，所述采集筒的下端设有尖头，所述内杆的下端与所述采集筒内部的底壁相连接，所述滑筒套在所述内杆的外侧，所述滑筒沿着所述内杆上下滑动，所述内杆上端的一侧垂直连接一根上握柄，所述滑筒上端的一侧垂直连接一根下握柄，所述下握柄与所述上握柄在同一侧，且位于所述上握柄的下方，所述滑筒的底部垂直连接环块，所述环块的下端连接一层橡胶层，所述橡胶层位于所述采集筒的上方，所述采集筒的上端为开放式结构，所述环块和所述橡胶层能够盖住所述采集筒。
所述环块和所述橡胶层为均为圆形，且直径相等，所述采集筒为空心圆柱形，且直径小于所述环块的直径。
通过所述下握柄上下移动，带动所述滑筒沿着所述内杆上下移动，进而带动所述环块和所述橡胶层上下移动，盖住所述采集筒或者离开所述采集筒。
所述下握柄的上端开有卡槽，卡块的下端套在转轴上，所述转轴固定连接在所述卡槽的内壁。
所述卡块绕着所述转轴进行0-90度旋转。
所述卡块垂直放置时，顶住所述上握柄，所述卡块水平放置时，位于所述卡槽的内部。
所述内杆的高度高于所述滑筒的高度。
本实用新型的有益效果为：
1、本实用新型一种便携式污泥采样器设有可以盖住采集筒的环块，在采样器下沉到水底和采集完提升的时候盖住采集筒，下沉时避免水进入采集筒，提升时避免污泥流出，在采集时，环块离开采集筒，不影响污泥采集;
2、本实用新型一种便携式污泥采样器的环块的下端连接一层橡胶层，在盖住采集筒时，提高密闭性;
3、本实用新型一种便携式污泥采样器的环块连接在滑筒的底部，滑筒套在内杆外侧，上下移动滑筒就可以带着环块上下移动，进而盖住采集筒或者离开采集筒;
4、本实用新型一种便携式污泥采样器设有上握柄和下握柄，便于手拿住采集器，也便于上下移动滑筒;
5、本实用新型一种便携式污泥采样器的下握柄内连接卡块，其垂直放置时，就可以顶住上握柄，此时环板盖住采集筒，无需一直按压下握柄，使用方便，卡块水平放置时，位于卡槽的内部，上移下握柄，使其与上握柄相贴合，此时环块离开采集筒;
6、本实用新型一种便携式污泥采样器的采样筒下端设有尖头，便于采样筒深入污泥内部，进行采集。
