申请日2018.04.23
公开(公告)日2018.12.18
IPC分类号G01N21/954; G01N21/01
摘要
本实用新型的目的在于改变原来费时费力的检测管道的方法，提供一种雨污水管网检测装置;包括基板，摄像装置，支脚，万向轮，气阀，充气泵，探照灯，底轮;所述基板上表面中部设置有所述摄像装置;所述基板上表面前部设置有所述探照灯;所述基板上表面后部设置有所述充气泵;所述基板下表面两侧设置有底轮;所述底轮内侧设置有所述气阀;所述充气泵与所述气阀连接;所述基板前部和后部的上下两侧各设置有两个所述支脚;所述支脚的一端与所述基板的外表面连接，另一端设置有所述万向轮;本实用新型操作简单、劳动力少而具有明显优势，且能准确找出缺陷位置;此设计可以让检测装置应对不同的管道情况，提高检测效率。
权利要求书
1.一种雨污水管网检测装置，包括基板(1)，摄像装置(2)，支脚(3)，万向轮(4)，气阀(5)，充气泵(6)，探照灯(7)，底轮(8);
其特征在于，
所述基板(1)上表面中部设置有所述摄像装置(2);所述基板(1)上表面前部设置有所述探照灯(7);所述基板(1)上表面后部设置有所述充气泵(6);所述基板(1)下表面两侧设置有底轮(8);所述底轮(8)内侧设置有所述气阀(5);所述充气泵(6)与所述气阀(5)连接;所述基板(1)前部和后部的上下两侧各设置有两个所述支脚(3);所述支脚(3)的一端与所述基板(1)的外表面连接，另一端设置有所述万向轮(4)。
2.根据权利要求1所述的一种雨污水管网检测装置，其特征在于，所述底轮(8)还包括前底轮(81)，后底轮(82);所述前底轮(81)的直径是后底轮(82)的两倍;所述后底轮(82)与所述基板(1)之间还包括减震装置(9)。
3.根据权利要求1所述的一种雨污水管网检测装置，其特征在于，所述摄像装置(2)还包括底座(21)，密封盖(22)，摄像头(23)，摄像头支架(24)，支撑杆(25)，中央控制装置(26)，反光镜(27)，照明灯(28);
所述底座(21)固定在所述基板(1)的上表面中部;所述反光镜(27)贴附在所述底座(21)的上表面;所述支撑杆(25)垂直固定在所述底座(21)上;所述支撑杆(25)的一端固定在所述底座(21)上，另一端设置有所述摄像头支架(24);所述摄像头(23)连接在所述摄像头支架(24)上;所述照明灯(28)固定连接在所述支撑杆(25)上;所述密封盖(22)外罩在所述支撑杆(25)，摄像头(23)，摄像头支架(24)，所述中央控制装置(26)外，与所述底座(21)密封连接;所述中央控制装置(26)连接所述摄像头。
4.根据权利要求3所述的一种雨污水管网检测装置，其特征在于，所述照明灯(28)有三个，分别朝向三个方向，每两个照明灯(28)的夹角为120°;每个所述照明灯(28)与所述支撑杆的夹角为45°。
5.根据权利要求1所述的一种雨污水管网检测装置，其特征在于，所述支脚(3)有8个;所述支脚(3)伸缩型支脚。
6.根据权利要求1所述的一种雨污水管网检测装置，其特征在于，所述探照灯(7)还包括发光组件(71)，电源组件(72);所述发光组件(71)设置有防水层;所述电源组件(72)连接所述发光组件(71)。
7.根据权利要求6所述的一种雨污水管网检测装置，其特征在于，所述发光组件(71)为LED灯。
8.根据权利要求1所述的一种雨污水管网检测装置，其特征在于，还包括驱动装置(10)，所述驱动装置(10)设置在所述基板(1)的中部下表面。
说明书
一种雨污水管网检测装置
技术领域
本实用新型涉及管道检测技术领域，尤其涉及一种雨污水管网检测装置。
背景技术
雨污水管道施工完成后，由于施工过程控制以及地质等因素影像，难免存在一些质量缺陷，怎样发现并修复这些质量缺陷，保证管道正常使用显得非常关键，以前采用两端橡胶气囊封堵，注水通过长时间观察水位变化判断是否渗漏等进行后续处理，操作时间长，花费成本大，具体缺陷位置不能准确定位，
已公开中国实用新型专利，公开号：CN202692943U，专利名称：管道检测装置，申请日：20120725，其公开了一种管道检测装置，其包括一个承载待检测管道的检测平台、多个相机以及与该多个相机电性连接的处理装置，该多个相机位于该待检测管道的各个方位上从不同角度获取待检测管道的多张图像。本实用新型的管道检测装置，利用三维视觉成像原理，可以快速检测不同型号的管道。
先提供一种可以应对管道内部复杂环境的检测装置，提高检测的精准度。
发明内容
本实用新型的目的在于改变原来费时费力的检测管道的方法，提供一种通过现代智能机械手段检测水管状态的装置。

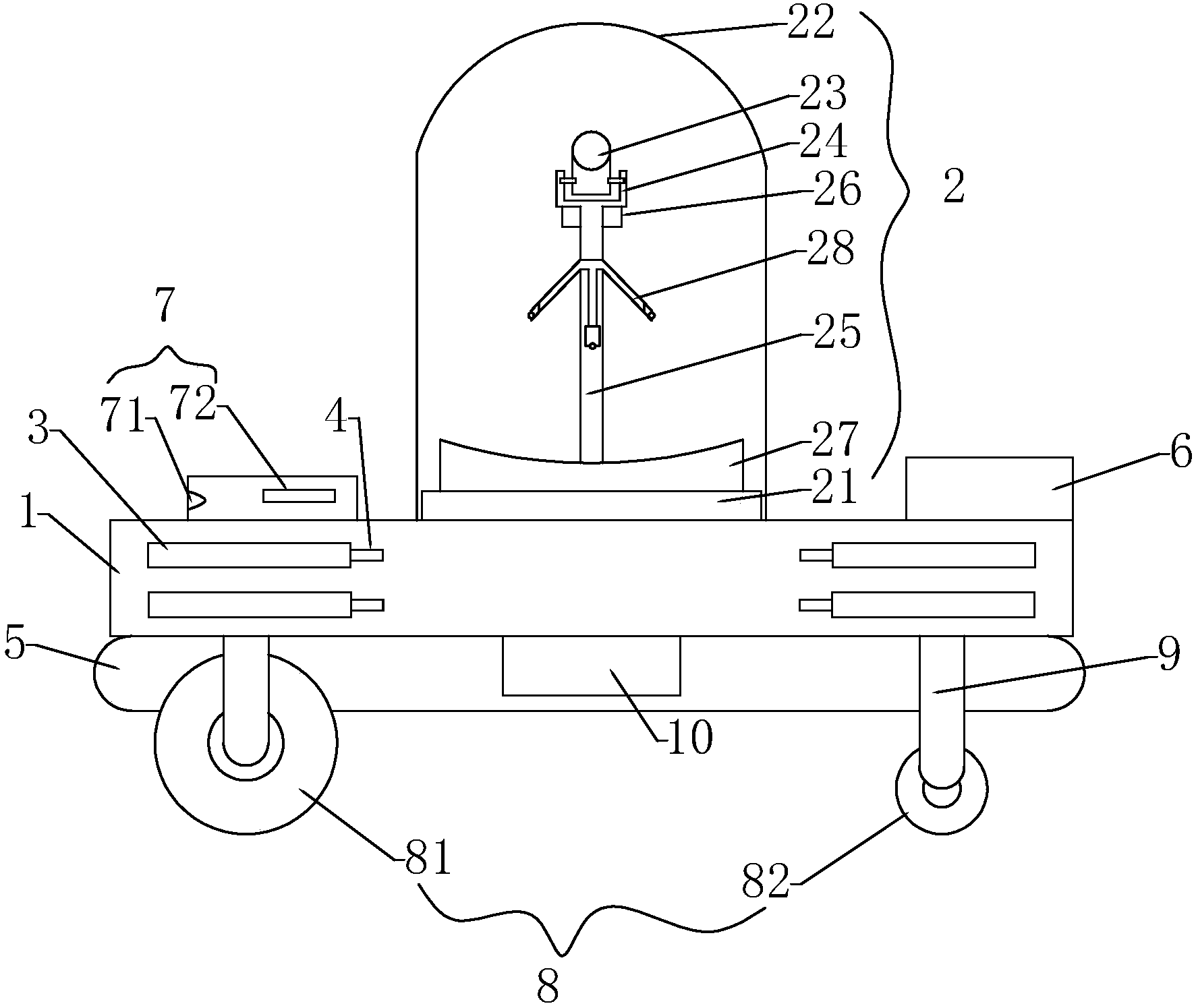

本实用新型提供一种雨污水管网检测装置，包括基板1，摄像装置2，支脚 3，万向轮4，气阀5，充气泵6，探照灯7，底轮8;
其特征在于，
所述基板1上表面中部设置有所述摄像装置2;所述基板1上表面前部设置有所述探照灯7;所述基板1上表面后部设置有所述充气泵6;所述基板1下表面两侧设置有底轮8;所述底轮8内侧设置有所述气阀5;所述充气泵6与所述气阀5连接;所述基板1前部和后部的上下两侧各设置有两个所述支脚3;所述支脚3的一端与所述基板1的外表面连接，另一端设置有所述万向轮4。
优选的，所述底轮8还包括前底轮81，后底轮82;所述前底轮81的直径是后底轮82的两倍;所述后底轮82与所述基板1之间还包括减震装置9。
优选的，所述摄像装置2还包括底座21，密封盖22，摄像头23，摄像头支架24，支撑杆25，中央控制装置26，反光镜27，照明灯28;
所述底座21固定在所述基板1的上表面中部;所述反光镜27贴附在所述底座21的上表面;所述支撑杆25垂直固定在所述底座21上;所述支撑杆25的一端固定在所述底座21上，另一端设置有所述摄像头支架24;所述摄像头23连接在所述摄像头支架24上;所述照明灯28固定连接在所述支撑杆25上;所述密封盖22外罩在所述支撑杆25，摄像头23，摄像头支架24，所述中央控制装置26外，与所述底座21密封连接;所述中央控制装置26连接所述摄像头。
优选的，所述照明灯28有三个，分别朝向三个方向，每两个照明灯28的夹角为120°;每个所述照明灯28与所述支撑杆的夹角为45°。
优选的，所述支脚3有8个;所述支脚3伸缩型支脚。
优选的，所述探照灯7还包括发光组件71，电源组件72;所述发光组件71 设置有防水层;所述电源组件72连接所述发光组件71。
优选的，所述发光组件71为LED灯。
优选的，还包括驱动装置10，所述驱动装置10设置在所述基板1的中部下表面。
雨污水管道网检测是采用一个闭路电视系统(Closed Circuit Television)，通过控制在管道内行走的检测装置摄像头远程采集图像，并通过有线传输方式，把图像进行显示和记录的集成系统。
驱动装置10安装在基板1上，操作员通过驱动装置10控制检测装置在管道内前进速度和方向，并控制摄像装置2将管道内部的视频图像通过线缆传输到显示屏上，操作员可实时的监测管道内部状况，同时将原始图像记录存储下来，做进一步的分析。
当完成管道内检测后，根据检测的录象资料进行管道缺陷的编码和抓取缺陷图片，以及检测报告的编写，并根据用户的要求对资料进行处理，提供录象带或者光盘存档，指导未来的管道修复工作。
本实用新型的有益效果为操作简单、劳动力少而具有明显优势，且能准确找出缺陷位置;同时，这样的设计可以让检测装置应对不同的管道情况，提高检测效率。
