申请日2018.04.23
公开(公告)日2018.12.25
IPC分类号B01D21/18; B01D21/24
摘要

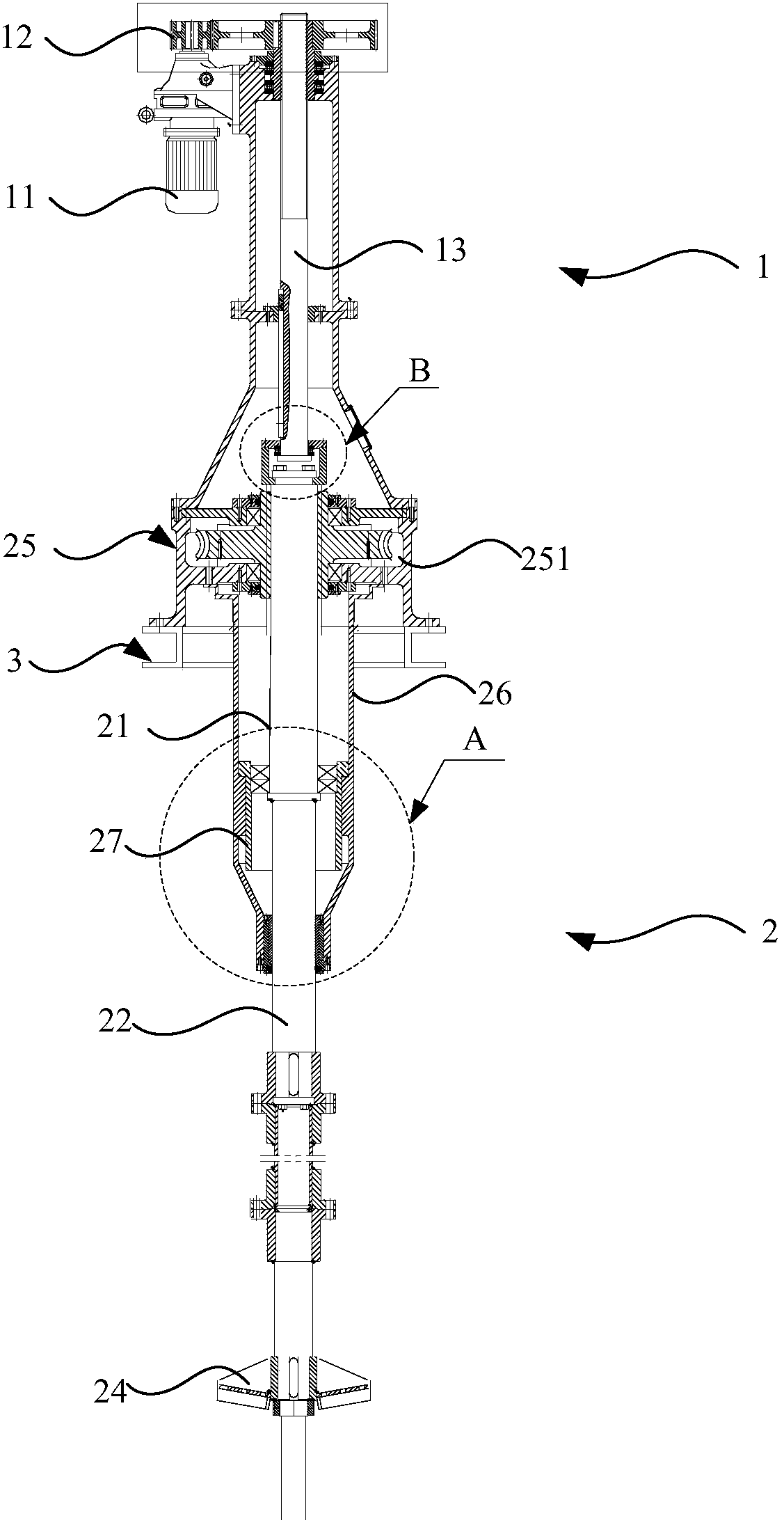

本实用新型公开了一种脱硫废水澄清池刮板装置，包括提耙装置，所述提耙装置中设有升降杆;以及转动装置，所述转动装置包括传动轴、安装轴、刮板、销轴以及旋转驱动机构，所述传动轴与所述升降杆连接，所述安装轴为空心轴，所述传动轴远离所述升降杆的一端伸入所述安装轴内，所述传动轴与所述安装轴焊接，所述安装轴开设有第一定位孔，所述第一定位孔沿着所述安装轴的径向设置，所述传动轴开设有与所述第一定位孔相对应的第二定位孔，所述销轴穿设于所述第一定位孔和所述第二定位孔上，所述旋转驱动机构用于驱动所述传动轴转动，所述刮板套装于所述安装轴上。本实用新型有效地增强了组件之间的连接强度，减少工作时的故障率，工作稳定性好。
权利要求书
1.一种脱硫废水澄清池刮板装置，其特征在于，包括：
提耙装置，所述提耙装置中设有可升降移动的升降杆;以及
转动装置，所述转动装置包括传动轴、安装轴、刮板、销轴以及旋转驱动机构，所述传动轴沿着所述升降杆的轴向布置，且所述传动轴与所述升降杆的活动端连接，所述安装轴为空心轴，所述传动轴远离所述升降杆的一端伸入所述安装轴内，所述传动轴与所述安装轴焊接，所述安装轴开设有第一定位孔，所述第一定位孔沿着所述安装轴的径向设置，所述传动轴开设有与所述第一定位孔相对应的第二定位孔，所述销轴穿设于所述第一定位孔和所述第二定位孔上，所述旋转驱动机构用于驱动所述传动轴转动，所述刮板套装于所述安装轴上。
2.根据权利要求1所述的脱硫废水澄清池刮板装置，其特征在于，所述转动装置还包括用于连接所述升降杆和所述传动轴的连接结构，所述连接结构包括压板、连接套和至少两个第一紧固件，所述压板与所述传动轴靠近所述升降杆的端面相贴合，所述传动轴设有轴肩，所述连接套包括垂直连接的轴向段和径向端，所述轴向段与所述升降杆连接，所述径向端的一面与所述轴肩相抵，另一面与所述压板相抵，所述至少两个所述第一紧固件连接所述压板和所述传动轴。
3.根据权利要求2所述的脱硫废水澄清池刮板装置，其特征在于，所述连接结构还包括端盖，所述端盖套设于所述升降杆上，且所述端盖与所述轴向段通过第二紧固件连接，所述端盖与所述升降杆之间设有第一轴承。
4.根据权利要求1所述的脱硫废水澄清池刮板装置，其特征在于，所述传动轴包括依次布置的花键轴和实心轴，所述花键轴用于与所述旋转驱动机构啮合，所述实心轴设有定位轴环和用于插入所述安装轴内的连接轴，所述定位轴环与所述安装轴的端部相抵且与所述安装轴焊接，所述连接轴上开设有所述第二定位孔。
5.根据权利要求4所述的脱硫废水澄清池刮板装置，其特征在于，所述定位轴环设有用于与所述安装轴焊接的坡口。
6.根据权利要求1所述的脱硫废水澄清池刮板装置，其特征在于，所述转动装置还包括外套筒，所述外套筒设于所述旋转驱动机构的下方且与所述旋转驱动机构连接，所述传动轴一部分与所述旋转驱动机构连接，另一部分伸入所述外套筒内，所述安装轴一部分位于所述外套筒内，另一部分伸出所述外套筒并与所述刮板连接，所述外套筒靠近所述刮板的一端的开口处与所述安装轴密封。
7.根据权利要求6所述的脱硫废水澄清池刮板装置，其特征在于，所述转动装置还包括内套筒，所述内套筒设于所述外套筒的内侧，所述内套筒与所述传动轴之间设有第二轴承。
8.根据权利要求1所述的脱硫废水澄清池刮板装置，其特征在于，还包括固定支架，所述固定支架用于将所述脱硫废水澄清池刮板装置支撑于澄清池的支撑平台上，所述旋转驱动机构安装于所述固定支架上。
9.根据权利要求1至8中任一项所述的脱硫废水澄清池刮板装置，其特征在于，所述提耙装置还包括第一电机和传动机构，所述升降杆为丝杆，所述第一电机通过所述传动机构与所述升降杆连接。
10.根据权利要求1至8中任一项所述的脱硫废水澄清池刮板装置，其特征在于，所述旋转驱动机构包括第二电机和涡轮减速箱，所述第二电机通过所述涡轮减速箱与所述传动轴连接。
说明书
脱硫废水澄清池刮板装置
技术领域
本实用新型涉及废水淤泥处理技术领域，尤其是涉及一种脱硫废水澄清池刮板装置。
背景技术
脱硫废水澄清池刮板装置是一种用于将澄清池中淤泥刮松然后排出的装置。传统的脱硫废水澄清池刮板装置，当澄清池淤泥堆积严重，浓度增大使得刮板提升过程中阻力大大增加时，极易造成刮板装置中两组件之间相互连接的部位发生断裂，如传动轴与用于安装刮板的刮板轴之间焊缝断裂，大大地增加了故障发生率。
发明内容
基于此，本实用新型在于克服现有技术的缺陷，提供一种脱硫废水澄清池刮板装置，其有效地增强了组件之间的连接强度，减少工作时的故障率，工作稳定性和安全性好。
为达上述目的，本实用新型采用以下技术方案：
一种脱硫废水澄清池刮板装置，包括：提耙装置，所述提耙装置中设有可升降移动的升降杆;以及转动装置，所述转动装置包括传动轴、安装轴、刮板、销轴以及旋转驱动机构，所述传动轴沿着所述升降杆的轴向布置，且所述传动轴与所述升降杆的活动端连接，所述安装轴为空心轴，所述传动轴远离所述升降杆的一端伸入所述安装轴内，所述传动轴与所述安装轴焊接，所述安装轴开设有第一定位孔，所述第一定位孔沿着所述安装轴的径向设置，所述传动轴开设有与所述第一定位孔相对应的第二定位孔，所述销轴穿设于所述第一定位孔和所述第二定位孔上，所述旋转驱动机构用于驱动所述传动轴转动，所述刮板套装于所述安装轴上。
在其中一个实施例中，所述转动装置还包括用于连接所述升降杆和所述传动轴的连接结构，所述连接结构包括压板、连接套和至少两个第一紧固件，所述压板与所述传动轴靠近所述升降杆的端面相贴合，所述传动轴设有轴肩，所述连接套包括垂直连接的轴向段和径向端，所述轴向段与所述升降杆连接，所述径向端的一面与所述轴肩相抵，另一面与所述压板相抵，所述至少两个所述第一紧固件连接所述压板和所述传动轴。
在其中一个实施例中，所述连接结构还包括端盖，所述端盖套设于所述升降杆上，且所述端盖与所述轴向段通过第二紧固件连接，所述端盖与所述升降杆之间设有第一轴承。
在其中一个实施例中，所述传动轴包括依次布置的花键轴和实心轴，所述花键轴用于与所述旋转驱动机构啮合，所述实心轴设有定位轴环和用于插入所述安装轴内的连接轴，所述定位轴环与所述安装轴的端部相抵且与所述安装轴焊接，所述连接轴上开设有所述第二定位孔。
在其中一个实施例中，所述定位轴环设有用于与所述安装轴焊接的坡口。
在其中一个实施例中，所述转动装置还包括外套筒，所述外套筒设于所述旋转驱动机构的下方且与所述旋转驱动机构连接，所述传动轴一部分与所述旋转驱动机构连接，另一部分伸入所述外套筒内，所述安装轴一部分位于所述外套筒内，另一部分伸出所述外套筒并与所述刮板连接，所述外套筒靠近所述刮板的一端的开口处与所述安装轴密封。
在其中一个实施例中，所述转动装置还包括内套筒，所述内套筒设于所述外套筒的内侧，所述内套筒与所述传动轴之间设有第二轴承。
在其中一个实施例中，还包括固定支架，所述固定支架用于将所述脱硫废水澄清池刮板装置支撑于澄清池的支撑平台上，所述旋转驱动机构安装于所述固定支架上。
在其中一个实施例中，所述提耙装置还包括第一电机和传动机构，所述升降杆为丝杆，所述第一电机通过所述传动机构与所述升降杆连接。
在其中一个实施例中，所述旋转驱动机构包括第二电机和涡轮减速箱，所述第二电机通过所述涡轮减速箱与所述传动轴连接。
本实用新型至少包括以下优点：
1、所述脱硫废水澄清池刮板装置，旋转驱动机构带动传动轴、安装轴以及安装轴上的刮板转动，使得刮板刮动淤泥。在刮泥的过程中，提耙装置中的升降杆可向下移动，从而带动刮板下沉，实现由上至下的刮泥过程。并且，当刮到一定深度时，升降杆可向上移动复位，带动刮板复位。在所述脱硫废水澄清池刮板装置中，用于安装所述刮板的安装轴为空心轴，可以减轻安装轴的重量，防止提耙装置升降移动时，过重的安装轴与传动轴之间连接容易失效。并且，安装轴与传动轴之间除了焊接之外，还通过销轴连接，可以进一步增强两者之间的连接强度，保证两者连接不易脱落，减少工作时的故障率，降低了维护成本以及检修的难度，同时也保证了系统安全稳定运行。
2、所述传动装置中还包括连接结构，连接结构中通过至少两个第一紧固件来实现升降杆与传动轴之间的连接，大大地增大了传动轴与提耙装置之间连接力，有效地降低了因澄清池淤泥浓度过高提升阻力增大时提耙装置与传动轴连接处被拉断的几率。
3、在所述连接结构中，端盖与连接套连接，端盖与升降杆之间设有第一轴承。连接结构的设定，既满足了升降杆与传动轴之间连接强度的需要，又满足了传动轴转动的需求，使得传动轴能带动刮板转动，同时提耙装置带动刮板升降移动时不会发生脱落现象。
4、所述转动装置还包括外套筒，外套筒用以将澄清池中所产生的较高温度且带有一定腐蚀性的水汽隔离，防止水汽从传动轴与旋转驱动机构的缝隙中进入旋转驱动机构中而导致设备损坏。
