申请日2018.04.17
公开(公告)日2018.12.07
IPC分类号C02F9/14; B02C18/10; C02F101/38
摘要
本实用新型公开了一种低碳绿色的生活废水净化环保系统，主要解决现有技术中存在的传统污水处理效果不好的问题。该系统包括用于收集厨房用水和清洁环境用水的收集池，进水口与收集池出水口通过管道连接的污水处理器，同时通过管道与污水处理器连接的水解酸化池和固液分离器，通过管道与水解酸化池连接的氧化沟，设置在氧化沟出水口处并通过紫外线消毒的消毒渠，与消毒渠出水口连接的过滤装置，设置在固液分离器下端并用于粉碎从固体出口排出的固体残渣的粉碎机，以及同时为污处理器和粉碎机供电的供电装置。通过上述方案，本实用新型达到了高效节能的目的，具有很高的实用价值和推广价值。
摘权利要求书

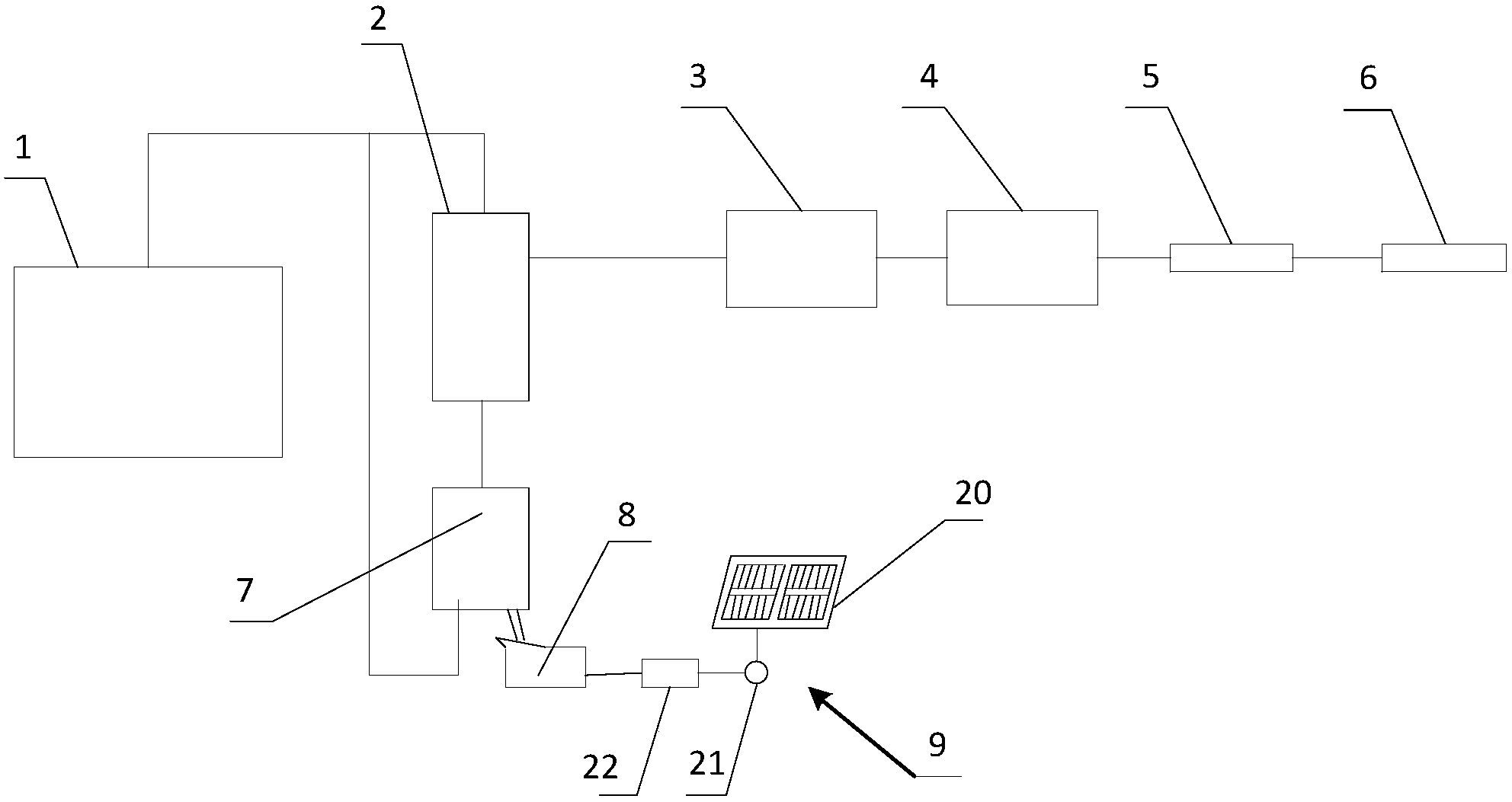

1.一种低碳绿色的生活废水净化环保系统，其特征在于，包括用于收集厨房用水和清洁环境用水的收集池(1)，进水口与收集池(1)出水口通过管道连接的污水处理器(2)，同时通过管道与污水处理器(2)出水口连接的水解酸化池(3)和固液分离器(7)，通过管道与水解酸化池(3)连接的氧化沟(4)，设置在氧化沟(4)出水口处并通过紫外线消毒的消毒渠(5)，与消毒渠(5)出水口连接的过滤装置(6)，设置在固液分离器(7)下端并用于粉碎从固体出口排出的固体残渣的粉碎机(8)，以及同时为污水处理器(2)和粉碎机(8)供电的供电装置(9);
所述污水处理器(2)包括粉碎室(10)，安装在粉碎室(10)顶部的驱动电机(11)，设置在粉碎室(10)内并固定在驱动电机(11)转动轴上且呈锯齿状的切割刀(12)，开设在粉碎室(10)顶部并与收集池(1)出水口连接的污水入口(13)，设置在粉碎室(10)下端的串联旋流分离器组，设置在串联旋流分离器组输出口下端的沉积池(14)，连接在沉积池(14)底部并与固液分离器(7)连接的排污管(15)，设置在沉积池一侧的反应室(16)，开设在反应室(16)顶部并用于排气的气孔(17)，开设在反应室(16)上端并与水解酸化池(3)连接且带有精过滤网的排水管(18)，以及开设在反应室(16)底部并与排污管(15)连接的排污口(19);
其中，串联旋流分离器组与沉积池(14)均通过管道与反应室(16)连接，沉积池(14)与反应室(16)之间的管道内还安装有粗过滤网;固液分离器(7)的液体出口与污水入口(13)连接，且所有管道内均安装有动力泵。
2.根据权利要求1所述的一种低碳绿色的生活废水净化环保系统，其特征在于，所述过滤装置(6)包括由进口向出口依次填充的海绵层、活性炭颗粒层、砂石层、活性炭颗粒层。
3.根据权利要求2所述的一种低碳绿色的生活废水净化环保系统，其特征在于，所述供电装置(9)包括太阳能板(20)，与太阳能板(20)连接的光伏控制器(21)，以及与光伏控制器(21)连接的蓄电池(22)，其中蓄电池(22) 为污水处理器(2)、粉碎机(8)和动力泵供电。
4.根据权利要求3所述的一种低碳绿色的生活废水净化环保系统，其特征在于，所述串联旋流分离器组包括相互串联的第一旋流分离器(23)与第二旋流分离器(24)，一端与第一旋流分离器(23)输入口连接且另一端与粉碎室(10)连接的第一连接管(25)，一端连接在第一旋流分离器(23)输出口且另一端连接在第二旋流分离器(24)输入口的第二连接管(26)，输入口同时与第一旋流分离器(23)与第二旋流分离器(24)连接且输出口与反应室(16)连接的第三连接管(27);其中，第二旋流分离器(24)的输出口接入沉积池(14)，且第二旋流分离器(24)的输出口小于第一旋流分离器(23)的输入口。
说明书
一种低碳绿色的生活废水净化环保系统
技术领域
本实用新型涉及污水处理领域，尤其涉及一种低碳绿色的生活废水净化环保系统。
背景技术
随着人们生活节奏的加快和工业化规模的不断增大，低碳环保越来越受人们的追捧，低碳环保的含义是尽量减少能量损耗和二氧化碳的排放量，从而减少对大气的污染，减缓生态恶化，达到环保的目的。其核心内容就是低污染、低消耗和低排放，以及多节约。
我国人口众多，生活废水排放量大。有些郊县由于经济条件差、缺乏成熟技术及当地群众环保意识不高等因素，污水处理设施建设也严重不足，生活废水大多直接排放，造成河流、水塘、农田污染，直接排放的废水中含有氮磷等有机物，使得水体富氧化，恶化周边水环境，同时用于灌溉的农作物也受到影响，并进一步威胁群众的身体健康。因此，重视与加强水污染治理工作，是改善和提高当前人居环境工作中最重要的工作之一。而传统生活废水处理规模小，处理效果不佳，因此设计一款处理效果好，并可将处理后的废水用于农田灌溉，水塘养殖的废水处理装置是非常有必要的。
实用新型内容
本实用新型的目的在于提供一种低碳绿色的生活废水净化环保系统，主要解决现有技术中存在的传统污水处理效果不好的问题。
为了实现上述目的，本实用新型采用的技术方案如下：
一种低碳绿色的生活废水净化环保系统，包括用于收集厨房用水和清洁环境用水的收集池，进水口与收集池出水口通过管道连接的污水处理器，同时通过管道与污水处理器出水口连接的水解酸化池和固液分离器，通过管道与水解酸化池连接的氧化沟，设置在氧化沟出水口处并通过紫外线消毒的消毒渠，与消毒渠出水口连接的过滤装置，设置在固液分离器下端并用于粉碎从固体出口排出的固体残渣的粉碎机，以及同时为污水处理器和粉碎机供电的供电装置;
所述污水处理器包括粉碎室，安装在粉碎室顶部的驱动电机，设置在粉碎室内并固定在驱动电机转动轴上且呈锯齿状的切割刀，开设在粉碎室顶部并与收集池出水口连接的污水入口，设置在粉碎室下端的串联旋流分离器组，设置在串联旋流分离器组输出口下端的沉积池，连接在沉积池底部并与固液分离器连接的排污管，设置在沉积池一侧的反应室，开设在反应室顶部并用于排气的气孔，开设在反应室上端并与水解酸化池连接且带有精过滤网的排水管，以及开设在反应室底部并与排污管连接的排污口;
其中，串联旋流分离器组与沉积池均通过管道与反应室连接，并且沉积池与反应室之间的管道内还安装有粗过滤网;固液分离器的液体出口与污水入口连接，且所有管道内均安装有动力泵。
进一步地，所述过滤装置包括由进口向出口依次填充的海绵层、活性炭颗粒层、砂石层、活性炭颗粒层。
进一步地，所述供电装置包括太阳能板，与太阳能板连接的光伏控制器，以及与光伏控制器连接的蓄电池，其中蓄电池为污处理器、粉碎机和动力泵供电。
具体地，所述串联旋流分离器组包括相互串联的第一旋流分离器与第二旋流分离器，一端与第一旋流分离器输入口连接且另一端与粉碎室连接的第一连接管，一端连接在第一旋流分离器输出口且另一端连接在第二旋流分离器输入口的第二连接管，输入口同时与第一旋流分离器与第二旋流分离器连接且输出口与反应室连接的第三连接管;其中，第二旋流分离器的输出口接入沉积池，且第二旋流分离器的输出口小于第一旋流分离器的输入口。
与现有技术相比，本实用新型具有以下有益效果：
(1)本实用新型通过污水处理器进行初步分离后，下层带有固体残渣的废水进入固液分离器中进行分离，从而避免了固体残渣等直接排入水体影响生态环境，上层废水进入水解酸化池进行酸解中和，然后通过氧化沟除去废水中的氮磷等有机物，避免了水体富氧化，废水在消毒渠经紫外线消毒后流经过滤装置进行最后一次过滤并排入水体或农田中。
(2)本实用新型通过设置在粉碎室中切割刀对废水中的杂质进行粉碎，提高了进入串联旋流分离器组的反应速率，并且采用两级旋流分离沉降，经过沉积池与反应室，上层废水进入水解酸化池，固体残渣则通过排污管进入固液分离器中进行分离，分离后的液体重新进入污水处理器中进行循环处理，处理效果更好。
(3)本实用新型的高温箱和离心机通过太阳能板吸收太阳光转化为电能存储在蓄电池供为其供电，不需要外接电源，起到了节能的作用，同时设置的光伏控制器可以防止蓄电池被过充，安全系数高。
