申请日2018.05.23
公开(公告)日2018.08.21
IPC分类号C02F9/04
摘要
本发明提供一种家用废水分类处理器，涉及生活废水处理领域。该一种生活废水分类净化器,该家用废水分类处理器包括有厨房废水处理机构、洗漱废水处理机构和生活卫生废水处理机构组成，厨房废水处理机构、洗漱废水处理机构和生活卫生废水处理机构均设置在箱体上，箱体的底部设置有与箱体连通的消毒箱，消毒箱上贯穿设置有排水管。该一种家用废水分类处理器通过设置房废水处理机构、洗漱废水处理机构和生活卫生废水处理机构，可以有效的对居民日常生活产生的废水进行分类的处理，避免了过多的废水排入到市政下水道的内部，导致处理废水的成本增加。
翻译权利要求书

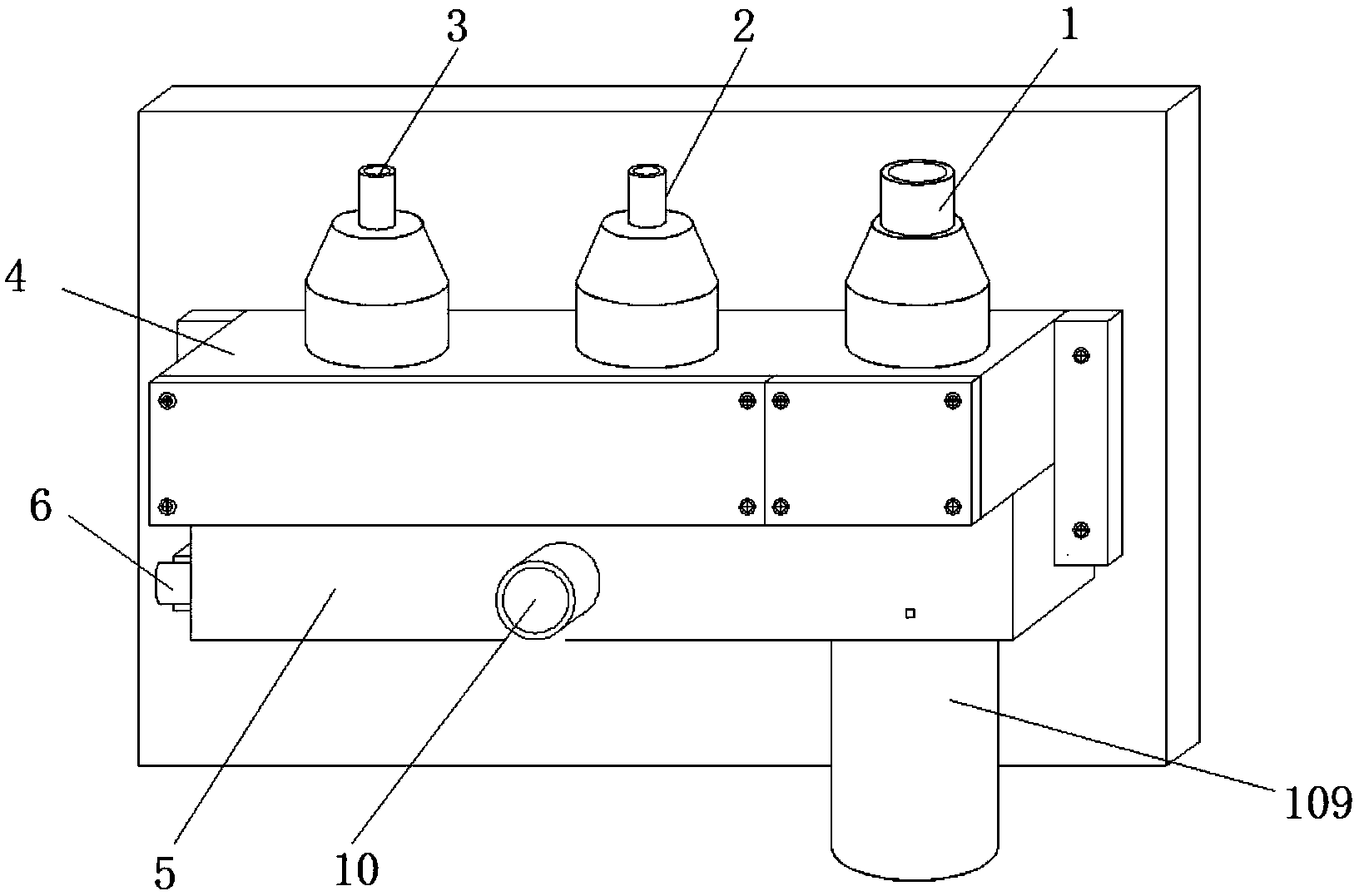

1.一种家用废水分类处理器，其特征在于：该家用废水分类处理器包括有厨房废水处理机构(1)、洗漱废水处理机构(2)和生活卫生废水处理机构(3)组成，厨房废水处理机构(1)、洗漱废水处理机构(2)和生活卫生废水处理机构(3)均设置在箱体(4)上，箱体(4)的底部设置有与箱体(4)连通的消毒箱(5)，消毒箱(5)上贯穿设置有排水管(6);
箱体(4)的内部设置有两块隔板(7)，两块隔板(7)将箱体(4)分割成三个互不相通的腔室，厨房废水处理机构(1)、洗漱废水处理机构(2)和生活卫生废水处理机构(3)依次从右往左排列在三个腔室的内部;
厨房废水处理机构(1)包括进水管一(101)，进水管一(101)的底部贯穿箱体(4)的顶部从而延伸至箱体(4)的内腔中，箱体(4)的内腔中水平设置有不锈钢板(102)，不锈钢板(102)将厨房废水处理机构所在的腔室分成上下两个部分，且不休钢板(102)上开设有通孔(103)，不锈钢板(102)的上方并且包裹在通孔(103)的外侧设置有网状罩(104)，不锈钢板(102)的下方铰接有将通孔(103)堵塞的挡板(105)，不休钢板(102)的底部设置有步进电机(106)，步进电机(106)的输出轴与挡板(105)之间固定连接，挡板(105)上设置有重力传感器(107)，重力传感器(107)的输出端与步进电机(106)控制器的输入端电性连接，不锈钢板(102)的下方设置有入料漏斗(108)，入料漏斗(108)的底部连通有排料管(109)，不锈钢板(102)的下方还设置有油水分离器(110)，油水分离器(110)的输入管贯穿不锈钢板(102)并延伸至不锈钢板(102)的一侧，油水分离器(110)的出水管贯穿隔板(7)并延伸至洗水废水处理机构(2)所在的腔室内;
生活卫生废水处理机构(3)包括进水管三(301)，进水管三(301)的底部贯穿箱体(4)的顶部从而延伸至箱体(4)的内腔中，箱体(4)的内腔中设置有沉淀过滤层(302)，沉淀过滤层(302)的上方设置有导管(303)，导管(303)的一端贯穿隔板(7)并延伸至洗水废水处理机构(2)所在的腔室内;
洗水废水处理机构(2)包括进水管二(201)和废水过滤器(202)，有谁分离器(110)的出水管与废水过滤器(202)的内腔连通，废水过滤器(202)的出水管贯穿箱体(4)并延伸至消毒箱(5)的内部。
2.根据权利要求1所述的一种家用废水分类处理器，其特征在于：所述沉淀过滤层(302)，从上往下依次包括活性炭吸附层(3021)、分割架(3022)和沉淀层(3023)。
3.根据权利要求2所述的一种家用废水分类处理器，其特征在于：所述沉淀层(3023)是由一块顶部设置有凹陷的板体并在板体的内部填充碎石组构成的。
4.根据权利要求2所述的一种家用废水分类处理器，其特征在于：所述分割架(3022)呈板状，且分割架(3022)上开设有贯穿分割架(3022)的矩形孔。
5.根据权利要求1所述的一种家用废水分类处理器，其特征在于：所述废水过滤器(202)包括外壳(2021)，外壳(2021)的顶部呈开口状，且外壳(2021)的顶部放置有过滤网(2022)，外壳(2021)的内部设置有多块活性炭过滤板(2023)。
6.根据权利要求5所述的一种家用废水分类处理器，其特征在于：所述外壳(2021)的内腔底部设置有放置架(9)，放置架(9)的顶部呈凹陷状，且放置架(9)顶部的凹陷状与活性炭过滤板(2023)相适配。
7.根据权利要求5所述的一种家用废水分类处理器，其特征在于：所述消毒箱(5)的一侧贯穿设置有消毒液入料管(10)，且消毒液入料管(10)上设置有电磁阀(11)。
8.根据权利要求1所述的一种家用废水分类处理器，其特征在于：所述导管(303)位于沉淀过滤层(302)上方的一端螺纹安装有过滤罩(12)，过滤罩(12)呈空心的柱状，且过滤罩(12)的曲面上呈网状设置。
9.根据权利要求1所述的一种家用废水分类处理器，其特征在于：所述入料漏斗(108)呈倒置的空心梯台状，且箱体(4)的内部设置有竖板(8)，竖板(8)位于入料漏斗(108)和油水分离器(110)之间，且竖板(8)的一侧与入料漏斗(108)的一侧接触。
说明书
一种家用废水分类处理器
技术领域
本发明涉及生活废水处理技术领域，更具体的说是一种家用废水分类处理器。
背景技术
生活废水和工业废水在排入到下水道之后，都会被废水处理机构进行处理，处理达标之后的废水才能进行排放，现有的废水处理一般要经过三个步奏——过滤、化学处理和生物处理，经过三级处理之后的污水一般都能达到排放的标准，但是三步处理费时费力，同时还需要巨大的成本。而一般生活废水中很大部分的废水经过第一步和第二步处理便能达到排放标准，但是在下水道和市政废水、进行混合后也需要经过三步处理的步奏，这样便增加了处理废水的成本。若是可以将居民生活用水和市政排水管道的排水系统进行分开排水和处理，便可以极大的节省处理废水的成本，大量的生活用水在简单的处理之后便能达到排放标准进行排放。
实施新型内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种生活废水分类净化器，解决了背景技术中提到的现有的生活废水，和工业废水市政废水融合在一起，增加了处理废水成本的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种生活废水分类净化器,该家用废水分类处理器包括有厨房废水处理机构、洗漱废水处理机构和生活卫生废水处理机构组成，厨房废水处理机构、洗漱废水处理机构和生活卫生废水处理机构均设置在箱体上，箱体的底部设置有与箱体连通的消毒箱，消毒箱上贯穿设置有排水管。
箱体的内部设置有两块隔板，两块隔板将箱体分割成三个互不相通的腔室，厨房废水处理机构、洗漱废水处理机构和生活卫生废水处理机构依次从右往左排列在三个腔室的内部。
厨房废水处理机构包括进水管一，进水管一的底部贯穿箱体的顶部从而延伸至箱体的内腔中，箱体的内腔中水平设置有不锈钢板，不锈钢板将厨房废水处理机构所在的腔室分成上下两个部分，且不休钢板上开设有通孔，不锈钢板的上方并且包裹在通孔的外侧设置有网状罩，不锈钢板的下方铰接有将通孔堵塞的挡板，不休钢板的底部设置有步进电机，步进电机的输出轴与挡板之间固定连接，挡板上设置有重力传感器，重力传感器的输出端与步进电机控制器的输入端电性连接，不锈钢板的下方设置有入料漏斗，入料漏斗的底部连通有排料管，不锈钢板的下方还设置有油水分离器，油水分离器的输入管贯穿不锈钢板并延伸至不锈钢板的一侧，油水分离器的出水管贯穿隔板并延伸至洗水废水处理机构所在的腔室内。
生活卫生废水处理机构包括进水管三，进水管三的底部贯穿箱体的顶部从而延伸至箱体的内腔中，箱体的内腔中设置有沉淀过滤层，沉淀过滤层的上方设置有导管，导管的一端贯穿隔板并延伸至洗水废水处理机构所在的腔室内。
箱体正面通过螺丝固定安装有密封箱体的板体，工作人员可以通过将其进行拆卸，从而对箱体内部的活性炭进行更换，并且对过滤的机构进行清理，同时还能将抽出的油脂取出。
洗水废水处理机构包括进水管二和废水过滤器，有谁分离器的出水管与废水过滤器的内腔连通，废水过滤器的出水管贯穿箱体并延伸至消毒箱的内部。
优选的，所述沉淀过滤层，从上往下依次包括活性炭吸附层、分割架和沉淀层，生活卫生的废水中大多是打扫卫生时或者是拖地时的脏水，这类废水中存在的有毒有害物质很少，符合废水排放的标准，但是废水比较浑浊，废水的内部含有大量的灰尘泥土和各种难容性颗粒物，通过活性炭吸附层对其进行吸附，并且沉淀层可以对其进行处理。
优选的，所述沉淀层是由一块顶部设置有凹陷的板体并在板体的内部填充碎石组构成的，碎石具有很好的沉淀效果，减缓水流的流速，从而使其更快的进行沉淀。
优选的，所述分割架呈板状，且分割架上开设有贯穿分各家的矩形孔。
优选的，所述废水过滤器包括外壳，外壳的顶部呈开口状，且外壳的顶部放置有过滤网，外壳的内部设置有多块活性炭过滤板，活性炭具有吸附废水中分子级别的杂物的效果，同时还能吸收废水中的异味和动物的体液。
优选的，所述外壳的内腔底部设置有放置架，放置架的顶部呈凹陷状，且放置架顶部的凹陷状与活性炭过滤板相适配，将活性炭过滤板插入凹陷状的内部后，可以对活性炭过滤板进行固定，同时，拿取时狂野很方便。
优选的，所述消毒箱的一侧贯穿设置有消毒液入料管，且消毒液入料管上设置有电磁阀。
优选的，所述导管位于沉淀过滤层上方的一端螺纹安装有过滤罩，过滤罩呈空心的柱状，且过滤罩的曲面上呈网状设置。
优选的，所述入料漏斗呈倒置的空心梯台状，且箱体的内部设置有竖板，竖板位于入料漏斗和油水分离器之间，且竖板的一侧与入料漏斗的一侧接触。
(三)有益效果
本发明提供了一种家用废水分类处理器。具备以下有益效果：
1、该一种家用废水分类处理器通过设置房废水处理机构、洗漱废水处理机构和生活卫生废水处理机构，可以有效的对居民日常生活产生的废水进行分类的处理，避免了过多的废水排入到市政下水道的内部，导致处理废水的成本增加。
2、该一种家用废水分类处理器通过设置厨房废水处理机构可以对厨房内洗菜时产生的废水进行处理，并且可以有效的对废水进行固液分离，从而方便对厨房的废水进行后续处理，并且在厨房废水处理机构的内部设置一个油水分离器，避免油污与水混合，从而出去厨房废水中都会含有油污，避免油污凝固，将管道堵塞，也避免油污直接排放到江河中污染环境。
3、该一种家用废水分类处理器通过设置洗漱废水处理机构，洗漱废水中基本上不会含有有毒有害的化学成分，同时也存在比较少的难容性颗粒物，燃烧可能存在掉落的人体皮肤组织和麻烦，因此对其进行过滤之后的废水已经符合国家废水排放的标准，不会对环境有很大的危害，将其与厨房废水和生活卫生废水进行分离之后，可以有效的节省对洗漱废水进行处理的成本。
4、该一种家用废水分类处理器通过设置生活卫生废水处理机构可以对生活中，打扫卫生时、刷鞋、洗衣服之类的废水进行过滤和处理，在处理这类污染较小的废水时仅仅通过过滤便能使其达到国家废水排放的标准，处理时省时省力，同时还节约了成本。
5、该一种家用废水分类处理器通过设置消毒箱，当生活中的三种废水进行初步的处理之后，一般都符合排放的标准，但是废水中可能存在各种各样的细菌和病毒，特别是厨房中动物的尸体或者是组织非常容易滋生细菌，为了避免疾病的传播，通过通入次氯酸对废水进行消毒，从而减少了疾病传播的可能性。
6、该一种家用废水分类处理器通过将入料漏斗设置成空心的梯台状，从而使其的侧壁与箱体内腔的侧壁紧密接触，避免了固体杂物和垃圾，掉落到箱体的内部。
7、该一种家用废水分类处理器通过在导管上设置过滤罩，可以有效的避免因为活性炭吸附层饱和后溢出的固体颗粒物随着水流通过导管进入到洗漱废水处理机构的内部。
8、该一种家用废水分类处理器通过在过滤网的下方设置了活性炭过滤板，当厨房废水中含有动物的体液或者是异味时，可以对其进行吸附，从而对废水处理的效果更好。
9、该一种家用废水分类处理器通过在外壳的底部设置一个放置架，增加活性炭过滤板稳定性的同时，还便于对其进行更换，避免活性炭过滤板出现饱和从而影响废水的处理。
10、该一种家用废水分类处理器通过设置竖板，并且使其与入料漏斗的一侧进行接触，从而避免入料漏斗内的固体废物和垃圾掉落到箱体的内部。
(四)工作原理：
本发明通过将目前家庭中居民日常生活中会产生的废水进行处理，而不是直接排入到市政下水道的内部(市政下水道的内部含有各种各样的污染物和有毒有害物质，因此在处理时都是集中经过三部处理之后才能进行排放的)，并且针对居民中不同种类的生活废水进行分类处理，从而使废水处理更加合理化，处理成本也更加的低廉，大大的节约了现在对生活废水的处理成本。
