申请日2018.03.06
公开(公告)日2018.08.03
IPC分类号C02F9/08
摘要
本发明公开了一种滤网清洗方便的市政污水处理装置，包括初级过滤装置、过滤消毒装置和精过滤装置，所述初级过滤装置上设置有第二出水口、第一出水口、第一进水口、第一过滤网、初级过滤装置、垃圾收集槽、第二过滤网和垃圾出口，所述第一进水口设置在初级过滤装置右端上方，所述垃圾出口设置在第一过滤网左端，所述垃圾收集槽设置在初级过滤装置左端，所述垃圾收集槽上端通过垃圾出口与初级过滤装置连通，所述垃圾收集槽下端通过第二出水口与初级过滤装置连通，所述第二过滤网设置在垃圾收集槽内，所述精过滤装置包括增压泵、反渗透膜和出水口，本发明污水处理彻底，过滤便于清洗更换，结构简单，效率高。
权利要求书

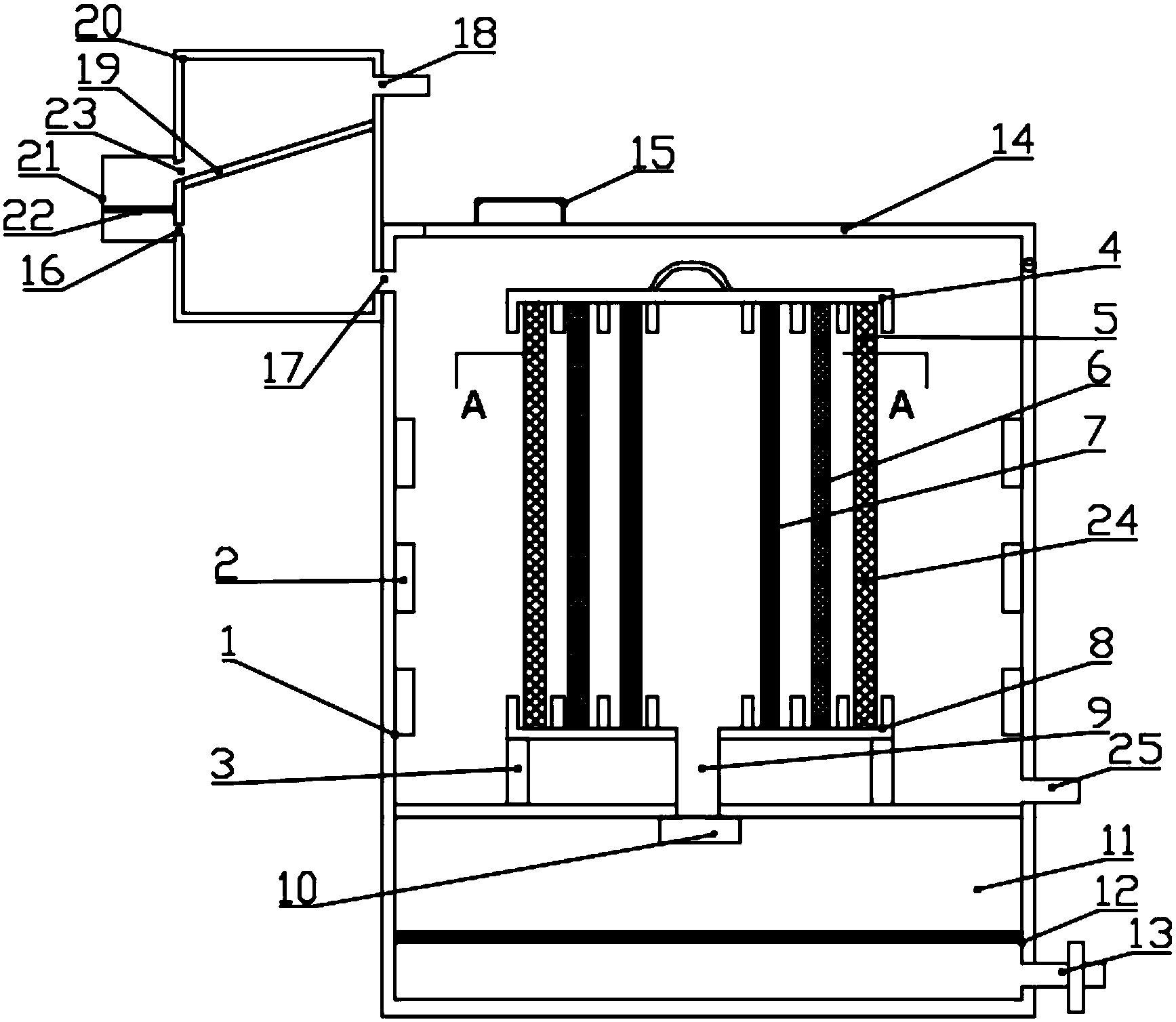

1.一种滤网清洗方便的市政污水处理装置，包括初级过滤装置(20)、过滤消毒装置(1)和精过滤装置(11)，其特征在于，所述初级过滤装置(20)上设置有第二出水口(16)、第一出水口(17)、第一进水口(18)、第一过滤网(19)、初级过滤装置(20)、垃圾收集槽(21)、第二过滤网(22)和垃圾出口(23)，所述第一进水口(18)设置在初级过滤装置(20)右端上方，所述垃圾出口(23)设置在第一过滤网(19)左端，所述垃圾收集槽(21)设置在初级过滤装置(20)左端，所述垃圾收集槽(21)上端通过垃圾出口(23)与初级过滤装置(20)连通，所述垃圾收集槽(21)下端通过第二出水口(16)与初级过滤装置(20)连通，所述第二过滤网(22)设置在垃圾收集槽(21)内，所述过滤消毒装置(1)上设置有紫外线杀毒灯(2)、支撑座(3)、过滤网组件(24)、排污口(25)、过滤消毒装置上盖(14)和第一拉手(15)，所述紫外线杀毒灯(2)设置在过滤消毒装置(1)侧壁上，所述支撑座(3)设置在过滤消毒装置(1)底部，所述过滤网组件(24)包括滤网组件盖板(4)、第三过滤网(5)、第四过滤网(6)、第五过滤网(7)、滤网组件底座(8)和连接水管(9)，所述滤网组件底座(8)设置支撑座(3)上，所述滤网组件底座(8)上设置有第一凹槽，所述第一凹槽中设置有第三过滤网(5)、第四过滤网(6)、和第五过滤网(7)，所述第三过滤网(5)、第四过滤网(6)和第五过滤网(7)上端设置在滤网组件盖板(4)下端的第二凹槽中，所述滤网组件盖板(4)上端设置有第二拉手，所述过滤消毒装置上盖(14)通过铰接设置在过滤消毒装置(1)上，所述过滤消毒装置上盖(14)上设置有第一拉手(15)，所述连接水管(9)设置在滤网组件底座(8)底部中间位置，所述连接水管(9)贯穿至精过滤装置(11)中，所述精过滤装置(11)包括增压泵(10)、反渗透膜(12)和出水口(13)，所述精过滤装置(11)设置在过滤消毒装置(1)下方，所述连接水管(9)出口处设置有增压泵(10)，所述增压泵(10)出口设置在精过滤装置(11)内，所述增压泵(10)下方设置有反渗透膜(12)，所述出水口(13)设置在精过滤装置(11)底部。
2.根据权利要求所述的滤网清洗方便的市政污水处理装置，其特征在于，所述第一过滤网(19)左低右高设置在初级过滤装置(20)内。
3.根据权利要求所述的滤网清洗方便的市政污水处理装置，其特征在于，所述排污口(25)设置在过滤消毒装置(1)右侧底部。
4.根据权利要求所述的滤网清洗方便的市政污水处理装置，其特征在于，所述紫外线杀毒灯(2)发射的紫外线波长为240～280nm。
5.根据权利要求所述的滤网清洗方便的市政污水处理装置，其特征在于，所述第三过滤网(5)、第四过滤网(6)和第五过滤网(7)为圆形。
6.根据权利要求所述的滤网清洗方便的市政污水处理装置，其特征在于，所述初级过滤装置(20)和过滤消毒装置(1)通过第一出水口(17)连通。
7.根据权利要求所述的滤网清洗方便的市政污水处理装置，其特征在于，所述第一拉手(15)和第二拉手上设置有防滑纹。
说明书
一种滤网清洗方便的市政污水处理装置
技术领域
本发明涉及污水处理技术领域，具体是一种滤网清洗方便的市政污水处理装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，污水处理行业的上游供应商主要是污水处理设备的制造商和污水处理药剂供应商，都属于发展较快，需求状况良好的行业。现有的污水处理装置存在着容易被体积较大的固体垃圾堵塞、无法处理含有大量垃圾的污水的问题。
发明内容
本发明的目的在于提供一种滤网清洗方便的市政污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种滤网清洗方便的市政污水处理装置，包括初级过滤装置、过滤消毒装置和精过滤装置，所述初级过滤装置上设置有第二出水口、第一出水口、第一进水口、第一过滤网、初级过滤装置、垃圾收集槽、第二过滤网和垃圾出口，所述第一进水口设置在初级过滤装置右端上方，所述垃圾出口设置在第一过滤网左端，所述垃圾收集槽设置在初级过滤装置左端，所述垃圾收集槽上端通过垃圾出口与初级过滤装置连通，所述垃圾收集槽下端通过第二出水口与初级过滤装置连通，所述第二过滤网设置在垃圾收集槽内，所述过滤消毒装置上设置有紫外线杀毒灯、支撑座、过滤网组件、排污口、过滤消毒装置上盖和第一拉手，所述紫外线杀毒灯设置在过滤消毒装置侧壁上，所述支撑座设置在过滤消毒装置底部，所述过滤网组件包括滤网组件盖板、第三过滤网、第四过滤网、第五过滤网、滤网组件底座和连接水管，所述滤网组件底座设置支撑座上，所述滤网组件底座上设置有第一凹槽，所述第一凹槽中设置有第三过滤网、第四过滤网、和第五过滤网，所述第三过滤网、第四过滤网和第五过滤网上端设置在滤网组件盖板下端的第二凹槽中，所述滤网组件盖板上端设置有第二拉手，所述过滤消毒装置上盖通过铰接设置在过滤消毒装置上，所述过滤消毒装置上盖上设置有第一拉手，所述连接水管设置在滤网组件底座底部中间位置，所述连接水管贯穿至精过滤装置中，所述精过滤装置包括增压泵、反渗透膜和出水口，所述精过滤装置设置在过滤消毒装置下方，所述连接水管出口处设置有增压泵，所述增压泵出口设置在精过滤装置内，所述增压泵下方设置有反渗透膜，所述出水口设置在精过滤装置底部。
作为本发明进一步的方案：所述第一过滤网左低右高设置在初级过滤装置内。
作为本发明再进一步的方案：所述排污口设置在过滤消毒装置右侧底部。
作为本发明再进一步的方案：所述紫外线杀毒灯发射的紫外线波长为240～280nm。
作为本发明再进一步的方案：所述第三过滤网、第四过滤网和第五过滤网为圆形。
作为本发明再进一步的方案：所述初级过滤装置和过滤消毒装置通过第一出水口连通。
作为本发明再进一步的方案：所述第一拉手和第二拉手上设置有防滑纹。
与现有技术相比，本发明的有益效果是：本发明设置初级过滤装置便于大颗粒垃圾去除，设置紫外线消毒灯便于杀菌，设置过滤网组件设置为圆形提高过滤面积，过滤网组件高于过滤消毒装置便于将污水中的垃圾沉淀，便于将污水中的垃圾分离，设置过滤消毒装置上盖便于对过滤网组件进行清洗更换，设置反渗透膜过滤提高过滤效果，设置增压泵提高过滤效率，本发明污水处理彻底，过滤便于清洗更换，结构简单，效率高。
