申请日2018.05.16
公开(公告)日2018.12.07
IPC分类号E03C1/122; E03B1/04; E03D1/00
摘要
本实用新型提供层式净水机废水利用装置，涉及楼层净水设备技术领域。涉及层式净水机废水利用装置，包括三层楼层板，由下及上依次为第一层、第二层和第三层;每层所述楼层板上均设置有废水容器和出水龙头;所述第三层上设置有一个净水机，所述净水机上连有净水出水管和废水出水管，所述净水出水管和所述废水出水管分别由上及下穿过所述第三层、所述第二层，所述净水出水管分别与每层的所述出水龙头连通，所述废水出水管分别与每层的所述废水容器连通;所述第三层的废水容器内设置有水泵，所述水泵连通用于厕所冲洗的水箱。采用本实用新型的技术方案，能够提高净水设备净水后废水的利用。
翻译权利要求书
1.一种层式净水机废水利用装置，其特征在于，包括三层楼层板，由下及上依次为第一层、第二层和第三层;
每层所述楼层板上均设置有废水容器和出水龙头;
所述第三层上设置有一个净水机，所述净水机上连有净水出水管和废水出水管，所述净水出水管和所述废水出水管分别由上及下穿过所述第三层、所述第二层，所述净水出水管分别与每层的所述出水龙头连通，所述废水出水管分别与每层的所述废水容器连通;
所述第三层的废水容器内设置有水泵，所述水泵连通用于厕所冲洗的水箱。
2.根据权利要求1所述的层式净水机废水利用装置，其特征在于，每个所述出水龙头与所述净水出水管之间均设置有节流阀。
3.根据权利要求1所述的层式净水机废水利用装置，其特征在于，每个所述废水容器内均设置有浮球阀，用于适时关闭废水容器的入水口。
4.根据权利要求1所述的层式净水机废水利用装置，其特征在于，第三层的所述废水容器与所述水箱之间设置有废水抽水管，所述废水抽水管一端与所述水泵连通，所述废水抽水管另一端与所述水箱连通。
5.根据权利要求1所述的层式净水机废水利用装置，其特征在于，所述净水机的容积与三层楼层的使用人数成正比。
6.根据权利要求1所述的层式净水机废水利用装置，其特征在于，所述第一层和所述第二层的废水容器上设置有废水出水口，所述废水出水口用于连通冲洗楼层的水管。
7.根据权利要求3所述的层式净水机废水利用装置，其特征在于，废水容器的废水口的口径与所述浮球阀相适配。
8.根据权利要求1所述的层式净水机废水利用装置，其特征在于，每相邻两层所述楼层板的高度差为至少3.5m。
9.根据权利要求1所述的层式净水机废水利用装置，其特征在于，所述第三层的废水容器里还设置有水位开关。
10.根据权利要求1所述的层式净水机废水利用装置，其特征在于，所述废水出水管的管径大于所述净水出水管的管径。
说明书
层式净水机废水利用装置
技术领域
本实用新型涉及楼层净水设备技术领域，尤其是涉及层式净水机废水利用装置。
背景技术
目前，现代社会对人的安全饮水很重，现有的自来水中掺杂有各种杂质，为了提高饮用水的纯度以及质量，现在在政府办公楼，医院，学校，企业等场所，均安装净水设备，净水设备的安装能够快速解决饮水安全的问题，然而大部分净水设备只有对净水输出管路设置有流出口，即能够及时处理净水，供人们引用;而净水机对水源进行净化后会同时产生净水和废水，大部分净水设备对净化后的废水没有进行回收利用，大多是直接流入下水道，虽然废水不能被饮用，但这种方式会导致废水资源的浪费。
基于此，本实用新型提供了一种层式净水机废水利用装置，能够解决上述的净水设备使用后废水的及时利用的问题。
公开于该背景技术部分的信息仅仅旨在加深对本实用新型的总体背景技术的理解，而不应当被视为承认或以任何形式暗示该信息构成已为本领域技术人员所公知的现有技术。
实用新型内容
本实用新型的目的在于提供一种层式净水机废水利用装置，以解决现有技术中的净水设备对水源进行净化后产生废水，废水无法进行充分利用的技术问题。

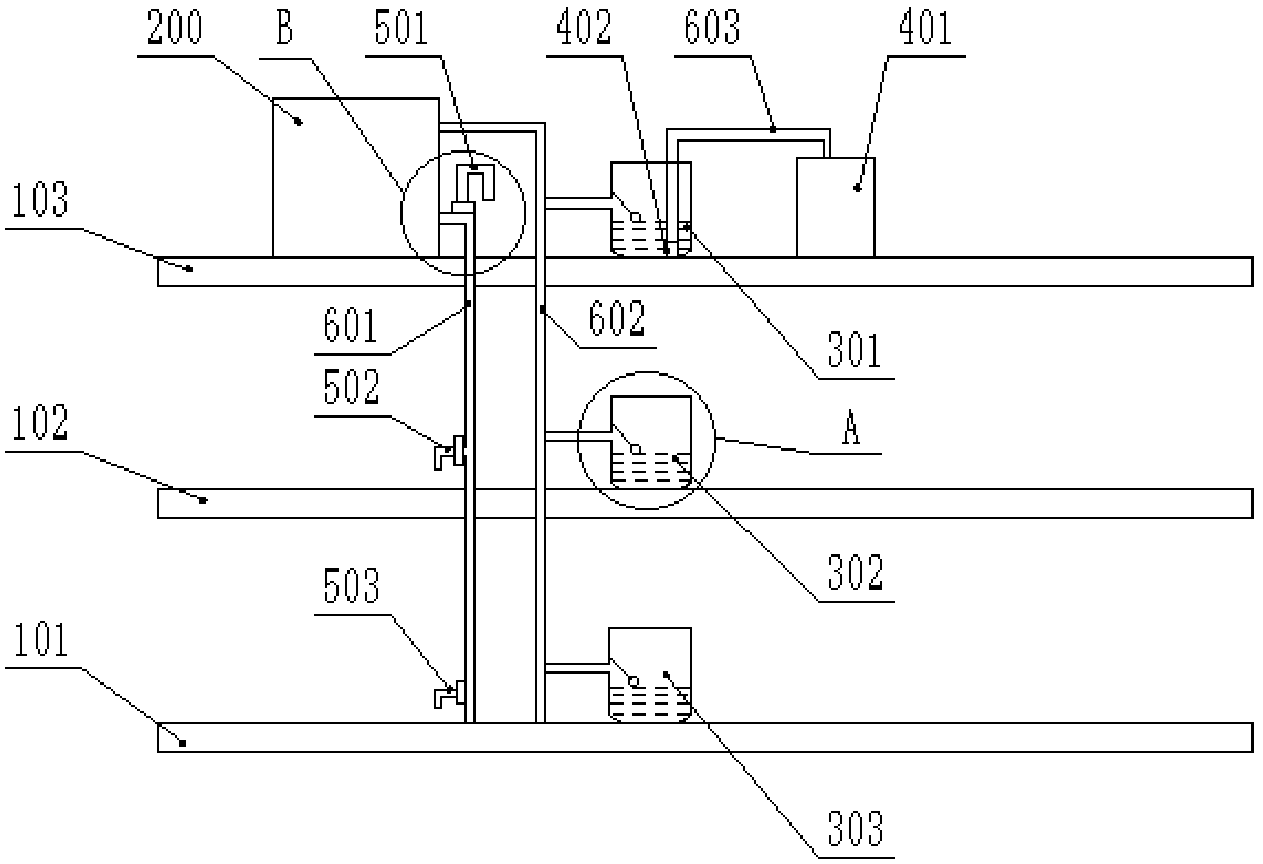

本实用新型提供的一种层式净水机废水利用装置，包括三层楼层板，由下及上依次为第一层、第二层和第三层;
每层所述楼层板上均设置有废水容器和出水龙头;
所述第三层上设置有净水机，所述净水机上连有净水出水管和废水出水管，所述净水出水管和所述废水出水管分别由上及下穿过所述第三层、所述第二层，所述净水出水管分别与每层的所述出水龙头连通，所述废水出水管分别与每层的所述废水容器连通;
所述第三层的废水容器内设置有水泵，所述水泵连通用于厕所冲洗的水箱。
在上述技术方案中，进一步地，每个所述出水龙头与所述净水出水管之间均设置有节流阀。
在上述任一技术方案中，进一步地，每个所述废水容器内均设置有浮球阀，用于适时关闭废水容器的入水口。
需要说明的是，多楼层内利用层级式安装净水机的方式，每层级放置一定容量的桶(即，废水容器)来存放废水，废水容器中安装浮球阀，第一层的废水容器收集满后，废水便向上一楼层，即第二层的废水容器中收集，直到第二层的废水容器收集满后，又向第三层进行收集。
在上述任一技术方案中，进一步地，第三层的所述废水容器与所述水箱之间设置有废水抽水管，所述废水抽水管一端与所述水泵连通，所述废水抽水管另一端与所述水箱连通。
在上述任一技术方案中，进一步地，所述净水机的容积与三层楼层的使用人数成正比。
需要指出的是，净水机的容量大小根据使用人员数量确定。
在上述任一技术方案中，进一步地，所述第一层和所述第二层的废水容器上设置有废水出水口，所述废水出水口用于连通冲洗楼层的水管。
在上述任一技术方案中，进一步地，废水容器的废水口的口径与所述浮球阀相适配。
在上述任一技术方案中，进一步地，每相邻两层所述楼层板的高度差为至少3.5m。
在上述任一技术方案中，进一步地，所述第三层的废水容器里还设置有水位开关。
需要指出的是，第三层的废水容器收集满后，该废水容器内同时设置有水泵和水位开关，可以在水泵和水位开关的共同作用下，将该第三层的废水容器内的废水泵向水箱或草地。
在上述任一技术方案中，进一步地，所述废水出水管的管径大于所述净水出水管的管径。
本实用新型的有益效果如下：
采用本实用新型的层式净水机废水利用装置，包括三层楼层板，由下及上依次为第一层、第二层和第三层;每层所述楼层板上均设置有废水容器和出水龙头;所述第三层上设置有净水机，所述净水机上连有净水出水管和废水出水管，所述净水出水管和所述废水出水管分别由上及下穿过所述第三层、所述第二层，所述净水出水管分别与每层的所述出水龙头连通，所述废水出水管分别与每层的所述废水容器连通;所述第三层的废水容器内设置有水泵，所述水泵连通用于厕所冲洗的水箱;采用本技术方案的层式净水机废水利用装置能够解决净化后废水的再利用问题，具体为，其一、三层楼层之间，只需要安装一个净水机即可，即安装净水机数量少，维护方便;其二、净化后废水能够再次被利用，节约用水;具体的，第三层的废水容器通过水泵、废水出水管与水箱连通，第三层的废水容器中的废水可以被抽到水箱中，进而用于冲洗厕所;另外，第一层和第二层的废水容器中的废水可以用来清洗楼层;也可以回收到楼上水箱，进而冲洗厕所;还可回收后浇灌草地;从而保证了净化后废水的再次利用。
