申请日2018.05.15
公开(公告)日2019.01.04
IPC分类号C02F9/14; B01D53/84
摘要
本实用新型涉及一种膜法下沉式污水厂水净化系统，包括进水泵房、细格栅、曝气沉砂池、精细格栅、生化池、鼓风机、生物除臭塔、MBR膜池、产水泵、紫外消毒间、储泥池、污泥脱水间、储泥仓和污泥回流组件;本实用新型采用模块式设计，结构紧凑，占地面积小;且具有高效稳定的泥水分离效果，污泥产量少，出水水质好且稳定，大大提高了脱氮除磷效率。
翻译权利要求书
1.一种膜法下沉式污水厂水净化系统，包括进水泵房、细格栅、曝气沉砂池、精细格栅、生化池、鼓风机、生物除臭塔、MBR膜池、产水泵、紫外消毒间、储泥池、污泥脱水间、储泥仓和污泥回流组件，其特征在于，所述进水泵房的出水端与细格栅的进水端相连，所述细格栅的出水端与曝气沉砂池的进水端相连，所述曝气沉砂池的出水端与精细格栅的进水端相连，所述精细格栅的出水端与生化池的进水端相连，所述生化池的出水端与MBR膜池的进水端相连;所述MBR膜池的出水端与产水泵的输入端相连，所述产水泵的输出端与紫外消毒间的进水端相连;所述MBR膜池的底部通过管道与储泥池相连，所述储泥池通过管道与污泥脱水间相连，所述污泥脱水间通过管道与储泥仓相连。
2.根据权利要求1所述的一种膜法下沉式污水厂水净化系统，其特征在于，所述生化池与鼓风机相连，所述鼓风机还与MBR膜池相连。
3.根据权利要求1所述的一种膜法下沉式污水厂水净化系统，其特征在于，所述细格栅、曝气沉砂池、精细格栅、生化池和MBR膜池还通过管道分别与生物除臭塔相连。
4.根据权利要求1所述的一种膜法下沉式污水厂水净化系统，其特征在于，所述生化池和MBR膜池之间设置有污泥回流组件，所述污泥回流组件包括回流管、污泥泵和阀门;所述生化池和MBR膜池之间连接有回流管，所述回流管上装设有污泥泵和阀门，所述阀门位于污泥泵与MBR膜池之间。
说明书
一种膜法下沉式污水厂水净化系统
技术领域
本实用新型涉及一种膜法下沉式污水厂水净化系统。
背景技术
MBR又称“膜-生物反应器”，是一种由活性污泥法与膜分离技术相结合的新型水处理技术，目前，污水厂水净化系统大都采用膜法(MBR)下沉式净化方式，但现有的污水厂水净化系统的泥水分离效果较差，污水净化流程单一，污泥分解不够彻底，脱氮除磷效率低，有待于进一步改进。
实用新型内容
针对上述现有技术的现状，本实用新型所要解决的技术问题在于提供一种具有高效稳定的泥水分离效果，污泥产量少，出水水质好且稳定，大大提高了脱氮除磷效率，且结构紧凑，占地面积小的膜法下沉式污水厂水净化系统。

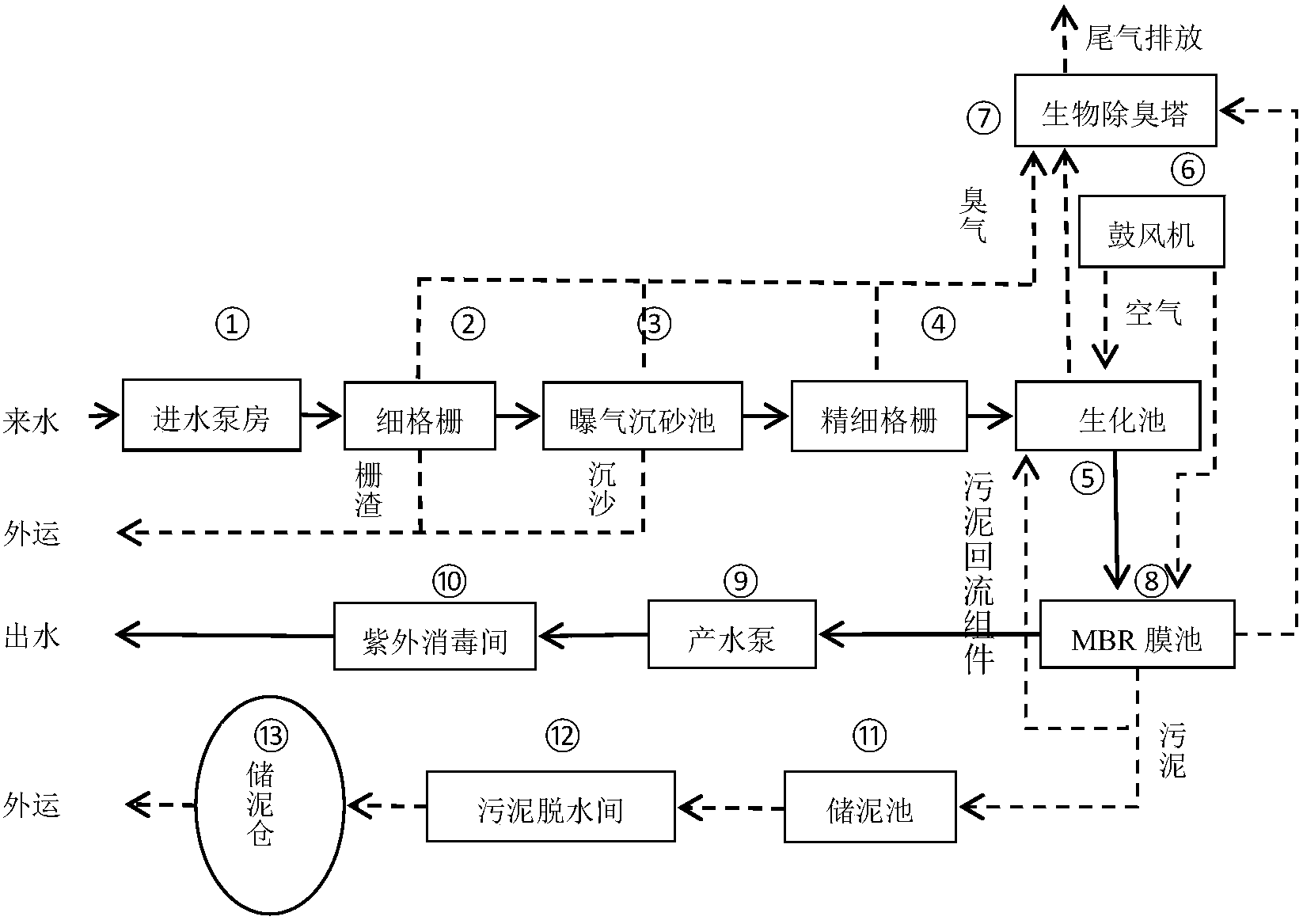

本实用新型解决上述技术问题所采用的技术方案为：一种膜法下沉式污水厂水净化系统，包括进水泵房、细格栅、曝气沉砂池、精细格栅、生化池、鼓风机、生物除臭塔、MBR膜池、产水泵、紫外消毒间、储泥池、污泥脱水间、储泥仓和污泥回流组件，其特征在于，所述进水泵房的出水端与细格栅的进水端相连，所述细格栅的出水端与曝气沉砂池的进水端相连，所述曝气沉砂池的出水端与精细格栅的进水端相连，所述精细格栅的出水端与生化池的进水端相连，所述生化池的出水端与MBR膜池的进水端相连;所述MBR膜池的出水端与产水泵的输入端相连，所述产水泵的输出端与紫外消毒间的进水端相连;所述MBR膜池的底部通过管道与储泥池相连，所述储泥池通过管道与污泥脱水间相连，所述污泥脱水间通过管道与储泥仓相连。
优选地，所述生化池与鼓风机相连，所述鼓风机还与MBR膜池相连。
优选地，所述细格栅、曝气沉砂池、精细格栅、生化池和MBR膜池还通过管道分别与生物除臭塔相连。
优选地，所述生化池和MBR膜池之间设置有污泥回流组件，所述污泥回流组件包括回流管、污泥泵和阀门;所述生化池和MBR膜池之间连接有回流管，所述回流管上装设有污泥泵和阀门，所述阀门位于污泥泵与MBR膜池之间。
与现有技术相比，本实用新型的优点在于：本实用新型采用模块式设计，结构紧凑，占地面积小;且具有高效稳定的泥水分离效果，污泥产量少，出水水质好且稳定;实现了生物反应池水力停留时间(HRT)和污泥龄(SRT)的完全分离，使运行控制更加灵活稳定，大大提高了脱氮除磷效率。
