申请日2018.09.12
公开(公告)日2018.12.18
IPC分类号B01D29/56; C02F11/04
摘要
本发明公开了一种城市污水高效处理系统，包括：排水管道分接系统;污水处理系统，其包括均设置圆柱形池体以及污水处理单元的一级污水处理装置和二级污水处理装置;污水处理单元设置在圆柱形池体内;污水处理单元包括箱体、支撑杆以及过滤栏板;支撑杆对称架设在圆柱形池体的顶端，箱体设置在支撑杆之间;箱体的两侧设置第一缺口，第一缺口下方设置以可转动的方式连接的过滤栏板，通过设置在过滤栏板底端以及外侧的第一推板和第二推板的移动将杂质收集至箱体内;本发明通过在排水源头控制分类排水，以降低污水处理负担，并通过污水处理单元旋转过滤收集清除污水中的杂质，提高城市污水净化的效率。
权利要求书
1.一种城市污水高效处理系统，其中，包括：
排水管道分接系统，其包括一级排水管道、二级排水管道和三级排水管道，所述一级排水管道连接到厨房一级清洗池排水口、洗衣排水口、洗漱池排水口以及洗澡区域排水口;所述二级排水管道连接至二级清洗池排水口;所述三级排水管道连接至马桶排水口;所述一级清洗池用于清洗无油污件;所述二级清洗池用于清洗油污件;
污水处理系统，其包括一级污水处理装置、二级污水处理装置以及化粪池;所述一级污水处理装置连接至所述一级排水管道的出水口，所述二级污水处理装置连接到所述二级排水管道的出水口;所述化粪池连接至所述三级排水管道;
其中，所述一级污水处理装置以及二级污水 处理装置内均包括圆柱形池体以及污水处理单元;所述污水处理单元以可转动的方式设置在所述圆柱形池体内;所述污水处理单元包括箱体、支撑杆以及过滤栏板;所述支撑杆对称架设在所述圆柱形池体的顶端，所述箱体以可移动的方式设置在所述支撑杆之间中部的位置;所述箱体为圆柱状，所述箱体顶端设置开口，所述箱体内设置可拆卸的提桶，所述提桶的顶端低于所述箱体的顶端10-20厘米，所述箱体的两侧靠近所述箱体顶端的位置设置第一缺口，所述第一缺口下方设置以可转动的方式连接的所述过滤栏板，所述过滤栏板包括镂空框体、第一推板、第二推板以及底板，所述镂空框体在过滤时与所述箱体并行纵向设置在所述圆柱形池体内，所述底板设置在所述镂空框体内，所述第一推板垂直所述底板设置在所述镂空框体的底端;所述第二推板垂直所述底板设置在所述镂空框体的外侧，所述第二推板的长度为所述镂空框体外侧边的1/3，所述镂空框体内侧所述第二推板相对的位置上设置有与所述第一缺口适配的第二缺口;所述第一推板底端以及第二推板底端分别设置第一推送机构和第二推送机构，以使所述过滤栏板平置时分别推动所述第一推板和第二推板向所述第一缺口处移动。
2.如权利要求1所述的城市污水高效处理系统，其中，还包括控制装置，所述控制装置连接到所述第一推送机构和第二推送机构，以控制所述第一推送机构和第二推送机构的运行以及运行的先后顺序，使所述第二推送机构的运行控制在所述第一推送机构运行之后。
3.如权利要求2所述的城市污水高效处理系统，其中，所述污水处理单元可转动的具体设置方式为：所述圆柱形池体周边顶端设置环绕所述圆柱形池体的滑槽，所述支撑杆的两端设置有与所述滑槽适配的第一滑轮，所述滑轮连接驱动电机，所述驱动电机连接到所述控制装置，以使所述支撑杆以所述圆柱形池体为中心转动。
4.如权利要求2所述的城市污水高效处理系统，其中，所述箱体可移动的具体设置方式为：所述箱体的外侧对称设置吊环，所述吊环套设在所述支撑杆上，所述支撑杆上设置导轨，所述吊环内侧与所述支撑杆接触的位置设置与所述导轨适配的第二滑轮，所述第二滑轮连接第三推送机构，所述第三推送机构连接到所述控制装置，以使所述箱体沿支撑杆纵向移动。
5.如权利要求1所述的城市污水高效处理系统，其中，所述底板包括第一板和第二板，所述第一板以可移动的方式设置在所述第二板的上方;所述第一板上设置多个第一孔洞，所述第二板上相对所述第一孔洞的一侧设置第二孔洞，所述第一板左右移动以调节所述第一孔洞与所述第二孔洞重合的大小。
6.如权利要求1所述的城市污水高效处理系统，其中，还包括分区警报系统，其包括：
排水检测模块，其用于检测连接至所述一级排水管道的所述一级清洗池排水口、洗衣排水口、洗漱池排水口以及洗澡区域排水口所排水中的含油量以及杂质含量;以及
一级警报单元，其包括控制模块和连接到所述控制模块并分别设置在所述一级清洗池排水口、洗衣排水口、洗漱池排水口以及洗澡区域排水口处的子级警报单元;所述控制模块接收所述排水检测模块检测的数据，以控制每个所述子极警报单元的启闭。
7.如权利要求6所述的城市污水高效处理系统，其中，所述一级清洗池排水口、洗衣排水口、洗漱池排水口以及洗澡区域排水口处分别设置可转动密封盖，所述可转动密封盖包括盖体和设置在所述盖体底端周边的转动轴，当所述排水检测模块检测到排水中含油量大于0.5%时，所述控制模块控制所述转动轴转动以使所述盖体封闭相应的排水口。
说明书
城市污水高效处理系统
技术领域
本发明涉及污水处理技术领域，尤其涉及一种城市污水高效处理系统。
背景技术
随着经济的发展，城市人口在逐年增多，相对生活用水量也会随之增加，而生活用水的排水量在城市污水中占很大的比例。生活用水的构成为：厨房清洗用水、卫生间洗漱用水、冲厕用水以及洗衣用水，随着人们对生活质量的提高，生活用水只会日益增多，除冲厕用水单独处理外，油污与非油污用水的混合，使的城市油污水的处理量非必要基数增大，给城市污水净化造成很大的负担。因生活用水的细化问题不到位，导致很多洗衣用水、洗菜用水与餐具油污清洗用水混合，使得本无油污的废水与油污水混合在了一起，加重了治理的负担，且污水里杂质的沉淀、分离，在污水基数较大时，操作不易，且效率较低，不利于提高整体城市排污净水的效率。
发明内容
本发明的一个目的是解决至少上述问题，并提供至少后面将说明的优点。
本发明还有一个目的是提供一种城市污水高效处理系统，通过在排水源头控制分类排水，以降低污水处理负担，并通过污水处理单元旋转过滤收集清除污水中的杂质，提高城市污水净化的效率。
为了实现根据本发明的这些目的和其它优点，提供了一种城市污水高效处理系统，包括：
排水管道分接系统，其包括一级排水管道、二级排水管道和三级排水管道，所述一级排水管道连接到厨房一级清洗池排水口、洗衣排水口、洗漱池排水口以及洗澡区域排水口;所述二级排水管道连接至二级清洗池排水口;所述三级排水管道连接至马桶排水口;所述一级清洗池用于清洗无油污件;所述二级清洗池用于清洗油污件。
污水处理系统，其包括一级污水处理装置、二级污水处理装置以及化粪池;所述一级污水处理装置连接至所述一级排水管道的出水口，所述二级污水处理装置连接到所述二级排水管道的出水口;所述化粪池连接至所述三级排水管道。

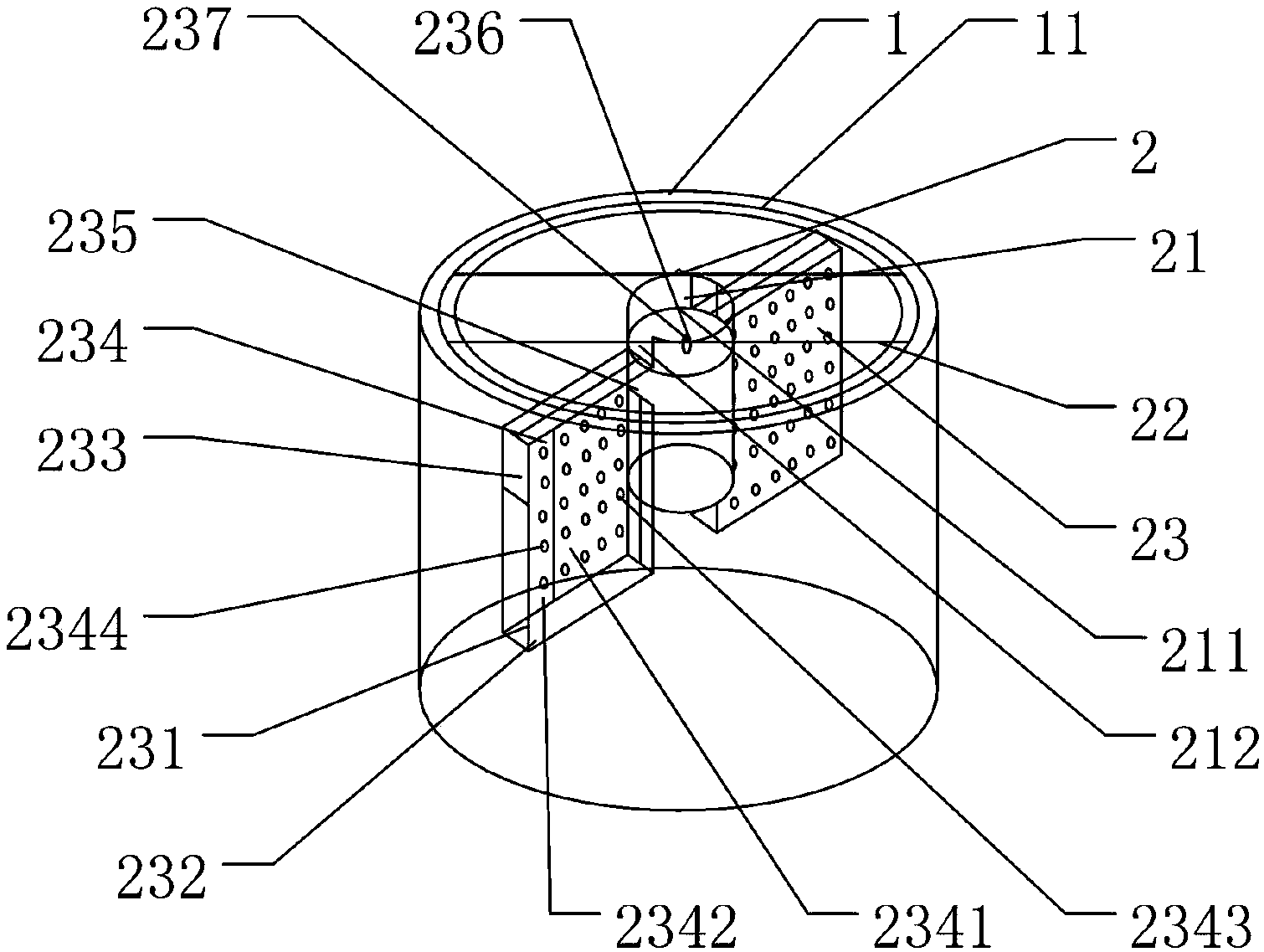

其中，所述一级污水处理装置以及二级污水处理装置内均包括圆柱形池体以及污水处理单元;所述污水处理单元以可转动的方式设置在所述圆柱形池体内;所述污水处理单元包括箱体、支撑杆以及过滤栏板;所述支撑杆对称架设在所述圆柱形池体的顶端，所述箱体以可移动的方式设置在所述支撑杆之间中部的位置;所述箱体为圆柱状，所述箱体顶端设置开口，所述箱体内设置可拆卸的提桶，所述提桶的顶端低于所述箱体的顶端10-20厘米，所述箱体的两侧靠近所述箱体顶端的位置设置第一缺口，所述第一缺口下方设置以可转动的方式连接的所述过滤栏板，所述过滤栏板包括镂空框体、第一推板、第二推板以及底板，所述镂空框体在过滤时与所述箱体并行纵向设置在所述圆柱形池体内，所述底板设置在所述镂空框体内，所述第一推板垂直所述底板设置在所述镂空框体的底端;所述第二推板垂直所述底板设置在所述镂空框体的外侧，所述第二推板的长度为所述镂空框体外侧边的1/3，所述镂空框体内侧所述第二推板相对的位置上设置有与所述第一缺口适配的第二缺口;所述第一推板底端以及第二推板底端分别设置第一推送机构和第二推送机构，以使所述过滤栏板平置时分别推动所述第一推板和第二推板向所述第一缺口处移动。
优选的是，还包括控制装置，所述控制装置连接到所述第一推送机构和第二推送机构，以控制所述第一推送机构和第二推送机构的运行以及运行的先后顺序，使所述第二推送机构的运行控制在所述第一推送机构运行之后。
优选的是，所述污水处理单元可转动的具体设置方式为：所述圆柱形池体周边顶端设置环绕所述圆柱形池体的滑槽，所述支撑杆的两端设置有与所述滑槽适配的第一滑轮，所述滑轮连接驱动电机，所述驱动电机连接到所述控制装置，以使所述支撑杆以所述圆柱形池体为中心转动。
优选的是，所述箱体可移动的具体设置方式为：所述箱体的外侧对称设置吊环，所述吊环套设在所述支撑杆上，所述支撑杆上设置导轨，所述吊环内侧与所述支撑杆接触的位置设置与所述导轨适配的第二滑轮，所述第二滑轮连接第三推送机构，所述第三推送机构连接到所述控制装置，以使所述箱体沿支撑杆纵向移动。
优选的是，所述底板包括第一板和第二板，所述第一板以可移动的方式设置在所述第二板的上方;所述第一板上设置多个第一孔洞，所述第二板上相对所述第一孔洞的一侧设置第二孔洞，所述第一板左右移动以调节所述第一孔洞与所述第二孔洞重合的大小。
优选的是，还包括分区警报系统，其包括：
排水检测模块，其用于检测连接至所述一级排水管道的所述一级清洗池排水口、洗衣排水口、洗漱池排水口以及洗澡区域排水口所排水中的含油量以及杂质含量。以及
一级警报单元，其包括控制模块和连接到所述控制模块并分别设置在所述一级清洗池排水口、洗衣排水口、洗漱池排水口以及洗澡区域排水口处的子级警报单元;所述控制模块接收所述排水检测模块检测的数据，以控制每个所述子极警报单元的启闭。
优选的是，所述一级清洗池排水口、洗衣排水口、洗漱池排水口以及洗澡区域排水口处分别设置可转动密封盖，所述可转动密封盖包括盖体和设置在所述盖体底端周边的转动轴，当所述排水检测模块检测到排水中含油量大于0.5%时，所述控制模块控制所述转动轴转动以使所述盖体封闭相应的排水口。
本发明至少包括以下有益效果：
本发明通过从排水源头控制排水的分类，将无油污排水的一级清洗池排水、洗衣排水、洗漱池排水以及洗澡区域排水的引流至一级排水管道;将油污排水处的二级清洗池引流至二级排水管道;马桶排水至三级排水管道;以便于后期污水的的分类处理，分别集中在一级污水处理装置、二级污水处理装置以及化粪池内进行处理，以提高污水净化的效率;并在所述一级污水处理装置以及二级污水处理装置内设置污水处理单元，通过支撑杆的转动带动所述箱体的转动，从而使处于所述圆柱形池体内的过滤栏板转动，过滤栏板实现过滤功能时，所述过滤栏板分别垂直所述池体底端以及箱体，所述过滤栏板转动的过程中，搅动底层沉淀的杂质的同时，将过滤栏板接触的垃圾过滤至底板上，以便快速的捞取圆柱形池体内的杂质，转动数周后，所述过滤栏板向上转动至平置，再通过第一推板先推进，第二推板后推进的顺序，将底板上收集的杂质聚拢并通过第一缺口推送至提桶内，多次动作即可快速清除底板上的杂质;在提桶满载后，控制所述箱体移动至圆柱形池边，在通过吊挂机构将提桶调出箱体内以处理提桶内杂质，方便快捷省力;通过对称设置的过滤栏板，可在短时间内将圆柱形池体内的杂质去除，以便进行后期的净化工序，从而提高城市污水处理的效率。
本发明的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本发明的研究和实践而为本领域的技术人员所理解。
