申请日2018.08.10
公开(公告)日2018.12.11
IPC分类号B01F3/08; B01F7/10; C02F9/04
摘要
本发明属于环保工程领域，尤其是一种废水回收再利用的环保工程用消毒装置，针对现有的消毒效果不佳，不可满足不同污染程度废水的消毒需求的问题，现如今提出如下方案：包括装置壳体，所述装置壳体的一侧外壁顶部位置固定连接有废水入管，且装置壳体的另一侧外壁顶部位置固定安装有电机，所述装置壳体的上表面设置有药液箱、水箱、第一水泵和第二水泵，所述第一水泵和装置壳体之间固定连接有药液导管，且第二水泵和装置壳体之间固定连接有输水管，所述装置壳体的内壁顶部中间位置固定连接有配液管。本发明，消毒装置可满足不同污染程度废水的消毒需求，可对药剂和水的混合液进行搅拌，同时，对凝结颗粒的截留效果较好。
权利要求书

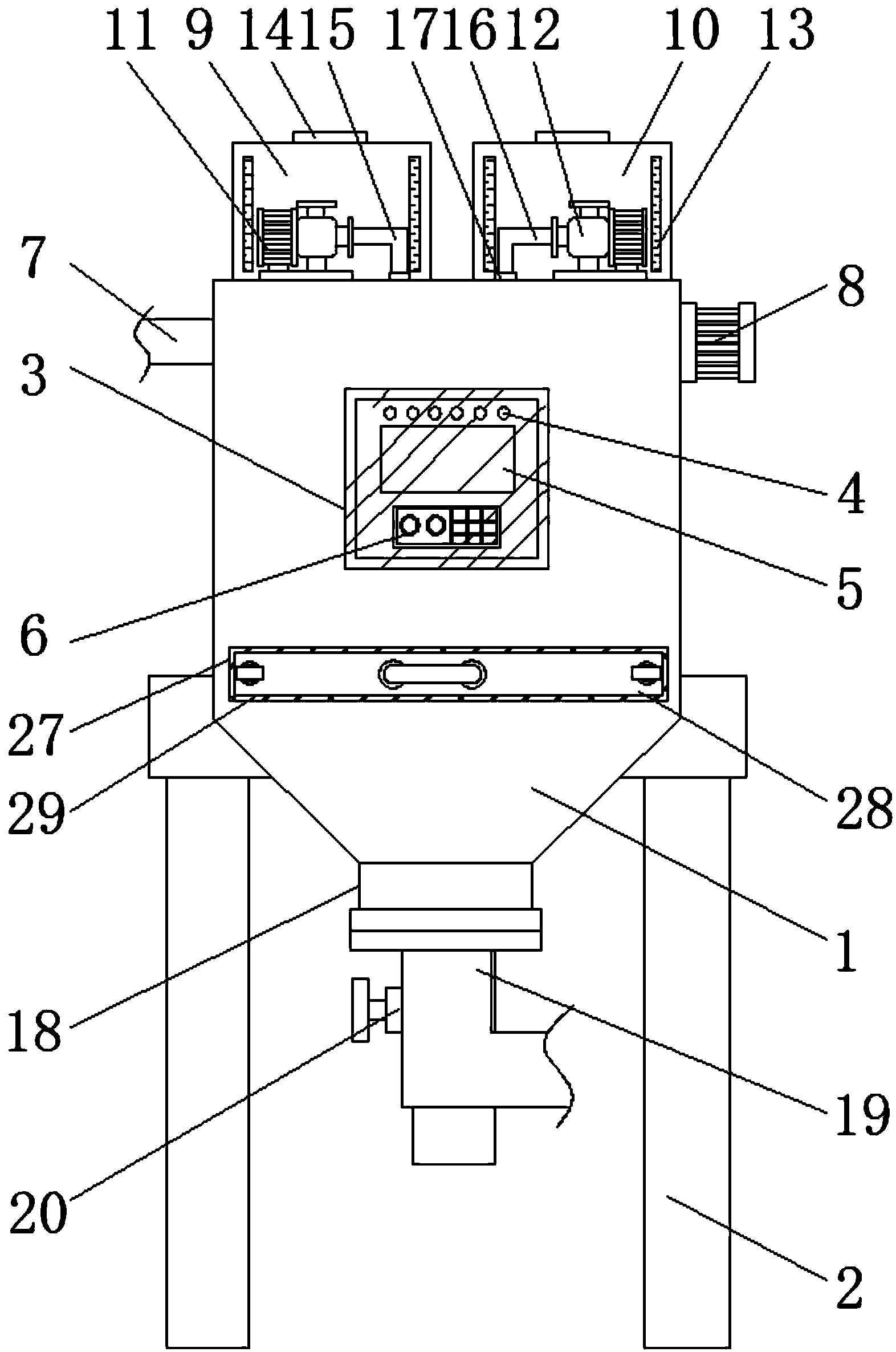

1.一种废水回收再利用的环保工程用消毒装置，包括装置壳体(1)，其特征在于，所述装置壳体(1)的前表面固定安装有操作面板(3)，所述装置壳体(1)的一侧外壁顶部位置固定连接有废水入管(7)，且装置壳体(1)的另一侧外壁顶部位置固定安装有电机(8)，所述装置壳体(1)的上表面设置有药液箱(9)、水箱(10)、第一水泵(11)和第二水泵(12)，所述药液箱(9)和水箱(10)的前表面两侧位置均设置有液位视窗(13)，且药液箱(9)和水箱(10)的上表面均活动安装有箱盖(14)，所述装置壳体(1)的上表面中间位置水平设置有两组限位套(17)，所述第一水泵(11)和装置壳体(1)之间固定连接有药液导管(15)，且第二水泵(12)和装置壳体(1)之间固定连接有输水管(16)，所述装置壳体(1)的下表面焊接有出水管(18)，且出水管(18)的下表面中间位置固定连接有输液管(19)，所述装置壳体(1)的内壁顶部中间位置固定连接有配液管(21)，所述电机(8)的一侧活动安装有转轴(23)，所述装置壳体(1)的两侧内壁均固定安装有卡轨(25)，两组所述卡轨(25)之间滑动连接有滤网(26)，且滤网(26)的两侧边缘位置均活动安装有活塞杆(30)。
2.根据权利要求1所述的一种废水回收再利用的环保工程用消毒装置，其特征在于，所述装置壳体(1)的两侧外壁底部和后表面底部中间位置均固定安装有支撑柱(2)，三组所述支撑柱(2)围成一个三角结构，所述废水入管(7)和电机(8)以装置壳体(1)为中心对称分布。
3.根据权利要求1所述的一种废水回收再利用的环保工程用消毒装置，其特征在于，所述操作面板(3)的前表面从上到下依次设置有指示灯(4)、显示屏(5)和按键盘(6)，且按键盘(6)的输入端与显示屏(5)的输出端电性连接，所述电机(8)、第一水泵(11)和第二水泵(12)的输入端均与操作面板(3)的输出端电性连接。
4.根据权利要求1所述的一种废水回收再利用的环保工程用消毒装置，其特征在于，所述药液箱(9)、第一水泵(11)分别和水箱(10)、第二水泵(12)水平设置，且第一水泵(11)、第二水泵(12)分别设置在药液箱(9)、水箱(10)的前方，所述第一水泵(11)、药液箱(9)和第二水泵(12)、水箱(10)之间均固定连接有抽水管。
5.根据权利要求1所述的一种废水回收再利用的环保工程用消毒装置，其特征在于，所述药液导管(15)和输水管(16)分别通过限位套(17)与装置壳体(1)的顶部贯穿连接，且药液导管(15)和输水管(16)的下端设置在配液管(21)的内部，所述药液导管(15)和输水管(16)的内部均设置有逆止片(35)。
6.根据权利要求1所述的一种废水回收再利用的环保工程用消毒装置，其特征在于，所述输液管(19)的一侧设置有阀门(20)，且阀门(20)和输液管(19)之间设置有阀杆(34)，所述出水管(18)的内部设置有阀片(33)，且阀杆(34)贯穿输液管(19)一侧壁的一端与阀片(33)固定连接。
7.根据权利要求1所述的一种废水回收再利用的环保工程用消毒装置，其特征在于，所述配液管(21)的下端固定安装有出液斗(22)，且出液斗(22)的下表面均匀开设有若干组消毒剂出口(31)，所述转轴(23)与装置壳体(1)的一侧壁和配液管(21)贯穿连接，且转轴(23)和配液管(21)的两侧外壁之间均设置有轴套(24)，两组所述轴套(24)均固定套接在转轴(23)的外表面，所述转轴(23)的外表面水平设置有五组搅拌盘(32)，五组所述搅拌盘(32)均设置在配液管(21)的内部。
8.根据权利要求1所述的一种废水回收再利用的环保工程用消毒装置，其特征在于，两组所述卡轨(25)对称分布在装置壳体(1)的两侧内壁，所述滤网(26)为三层过滤结构。
9.根据权利要求1所述的一种废水回收再利用的环保工程用消毒装置，其特征在于，所述装置壳体(1)的前壁开设有安装槽(27)，且安装槽(27)的内部设置有连接板(29)，所述连接板(29)和安装槽(27)之间设置有密封胶圈(28)，且密封胶圈(28)与安装槽(27)固定连接，所述连接板(29)的前表面中间位置固定安装有拉把，两组所述活塞杆(30)活动连接在连接板(29)的两侧边缘位置，两组所述活塞杆(30)均与连接板(29)贯穿连接，且连接板(29)的后表面与滤网(26)的前表面固定连接。
说明书
一种废水回收再利用的环保工程用消毒装置
技术领域
本发明涉及环保工程领域，尤其涉及一种废水回收再利用的环保工程用消毒装置。
背景技术
为响应可持续发展的生产理念，现在的加工工厂越来越注重废水的回收，废水通过过滤和消毒等处理可进行二次利用，节约水资源，环保效益较好，因此，在工业生产中，使用消毒装置对废水进行处理较为常见。
现有的环保工程用消毒装置在处理废水时，消毒剂的浓度不能根据废水污染程度的不同进行相应的改变，使用效果不理想，同时，消毒剂内消毒液成分的分布不均，减弱装置对废水的消毒效果，且废水中的金属物质与消毒剂反应凝结成颗粒物处理不便。
发明内容
本发明提出的一种废水回收再利用的环保工程用消毒装置，解决了消毒效果不佳，不可满足不同污染程度废水的消毒需求的问题。
为了实现上述目的，本发明采用了如下技术方案：
一种废水回收再利用的环保工程用消毒装置，包括装置壳体，所述装置壳体的前表面固定安装有操作面板，所述装置壳体的一侧外壁顶部位置固定连接有废水入管，且装置壳体的另一侧外壁顶部位置固定安装有电机，所述装置壳体的上表面设置有药液箱、水箱、第一水泵和第二水泵，所述药液箱和水箱的前表面两侧位置均设置有液位视窗，且药液箱和水箱的上表面均活动安装有箱盖，所述装置壳体的上表面中间位置水平设置有两组限位套，所述第一水泵和装置壳体之间固定连接有药液导管，且第二水泵和装置壳体之间固定连接有输水管，所述装置壳体的下表面焊接有出水管，且出水管的下表面中间位置固定连接有输液管，所述装置壳体的内壁顶部中间位置固定连接有配液管，所述电机的一侧活动安装有转轴，所述装置壳体的两侧内壁均固定安装有卡轨，两组所述卡轨之间滑动连接有滤网，且滤网的两侧边缘位置均活动安装有活塞杆。
优选的，所述装置壳体的两侧外壁底部和后表面底部中间位置均固定安装有支撑柱，三组所述支撑柱围成一个三角结构，所述废水入管和电机以装置壳体为中心对称分布。
优选的，所述操作面板的前表面从上到下依次设置有指示灯、显示屏和按键盘，且按键盘的输入端与显示屏的输出端电性连接，所述电机、第一水泵和第二水泵的输入端均与操作面板的输出端电性连接。
优选的，所述药液箱、第一水泵分别和水箱、第二水泵水平设置，且第一水泵、第二水泵分别设置在药液箱、水箱的前方，所述第一水泵、药液箱和第二水泵、水箱之间均固定连接有抽水管。
优选的，所述药液导管和输水管分别通过限位套与装置壳体的顶部贯穿连接，且药液导管和输水管的下端设置在配液管的内部，所述药液导管和输水管的内部均设置有逆止片。
优选的，所述输液管的一侧设置有阀门，且阀门和输液管之间设置有阀杆，所述出水管的内部设置有阀片，且阀杆贯穿输液管一侧壁的一端与阀片固定连接。
优选的，所述配液管的下端固定安装有出液斗，且出液斗的下表面均匀开设有若干组消毒剂出口，所述转轴与装置壳体的一侧壁和配液管贯穿连接，且转轴和配液管的两侧外壁之间均设置有轴套，两组所述轴套均固定套接在转轴的外表面，所述转轴的外表面水平设置有五组搅拌盘，五组所述搅拌盘均设置在配液管的内部。
优选的，两组所述卡轨对称分布在装置壳体的两侧内壁，所述滤网为三层过滤结构。
优选的，所述装置壳体的前壁开设有安装槽，且安装槽的内部设置有连接板，所述连接板和安装槽之间设置有密封胶圈，且密封胶圈与安装槽固定连接，所述连接板的前表面中间位置固定安装有拉把，两组所述活塞杆活动连接在连接板的两侧边缘位置，两组所述活塞杆均与连接板贯穿连接，且连接板的后表面与滤网的前表面固定连接。
与现有技术相比，本发明的有益效果是：
1、本发明中，药液箱、水箱、第一水泵、第二水泵、药液导管、输水管和配液管构成消毒装置的配液装置，两组所述水泵分别输送药剂和稀释用液，可控制消毒液的浓度，满足不同污染程度废水的消毒需求;
2、本发明中，电机、转轴、搅拌盘、出液斗和消毒剂出口构成消毒液的搅拌结构，电机运行带动转轴上多组搅拌盘的旋转，对药剂和水之间进行搅拌混合，使得消毒剂的药剂成分分布均匀，提高对废水的消毒效果，设置的逆止片可在搅拌时避免消毒液倒流。
3、本发明中，卡轨、滤网、安装槽、密封胶圈、连接板和活塞杆构成沉淀物质的吸附结构，且滤网可取出进行清理，废水中的金属物质与消毒剂反应凝结成颗粒物并通过滤网进行吸附截留，且滤网为三层结构，可承接较多的颗粒，截留效果较好，同时，拧松活塞杆将与连接板连接的滤网从卡轨中抽出即可对滤网进行清理;
本发明，消毒装置可满足不同污染程度废水的消毒需求，可对药剂和水的混合液进行搅拌，同时，对凝结颗粒的截留效果较好。
