申请日2018.09.07
公开(公告)日2018.12.25
IPC分类号B01D46/26; B01D46/00; C02F9/04; C02F103/18
摘要
本发明公开了一种具有水处理功能的空气过滤装置的控制系统，包括空气净化箱体和圆筒过滤网，空气净化箱体为方型结构，在空气净化箱体内底部设有过滤网转轴，所述过滤网转轴上设有过滤网下卡盘，所述圆筒过滤网下端卡在过滤网下卡盘内，在过滤网转轴上设有转轮，在空气净化箱体外部设有滤网转动电机，滤网转动电机与转轮通过皮带传动连接，圆筒过滤网上端扣合有过滤网上卡盘，圆筒过滤网在过滤网上卡盘内转动，过滤网上卡盘上连接有排气筒，所述排气筒上设有抽风机。所述排气筒内设有风速测量装置。所述空气净化箱体侧壁上设有电控洗涤液喷罐，电控洗涤液喷罐内装有洗条液。所述控制器分别与滤网转动电机、抽风机、抽水泵、电控洗涤液喷罐和风速测量装置控制连接。
权利要求书
1.一种具有水处理功能的空气过滤装置的控制系统，包括空气净化箱体(1)、圆筒过滤网(2)、控制器(23)和水处理系统，其特征在于：所述空气净化箱体(1)为方型结构，在空气净化箱体(1)内底部设有过滤网转轴(3)，所述过滤网转轴(3)上设有过滤网下卡盘(4)，所述圆筒过滤网(2)下端卡在过滤网下卡盘(4)内，在过滤网转轴(3)上设有转轮(5)，在空气净化箱体(1)外部设有滤网转动电机(6)，所述滤网转动电机(6)与转轮(5)通过皮带(7)传动连接，所述圆筒过滤网(2)上端扣合有过滤网上卡盘(8)，圆筒过滤网(2)在过滤网上卡盘(8)内转动，所述过滤网上卡盘(8)上连接有排气筒(9)，所述排气筒(9)上设有抽风机(10);
在空气净化箱体(1)下方设有水箱体(11)，所述水箱体(11)上层为污水箱(12)，污水箱(12)与空气净化箱体(1)内连通，水箱体(11)下层为净水箱(13)，在净水箱(13)内设有抽水泵(14)，所述抽水泵(14)连接有喷水管(15)，所述喷水管(15)连接有设置在空气净化箱体(1)内的喷水头(16);在空气净化箱体(1)四个侧壁上电控百叶装置;
所述排气筒(9)内设有风速测量装置(17)，所述空气净化箱体(1)侧壁上设有电控洗涤液喷罐(18)，电控洗涤液喷罐(18)内装有洗条液;
所述控制器(23)分别与滤网转动电机(6)、抽风机(10)、抽水泵(14)、电控洗涤液喷罐(18)和风速测量装置(17)控制连接;

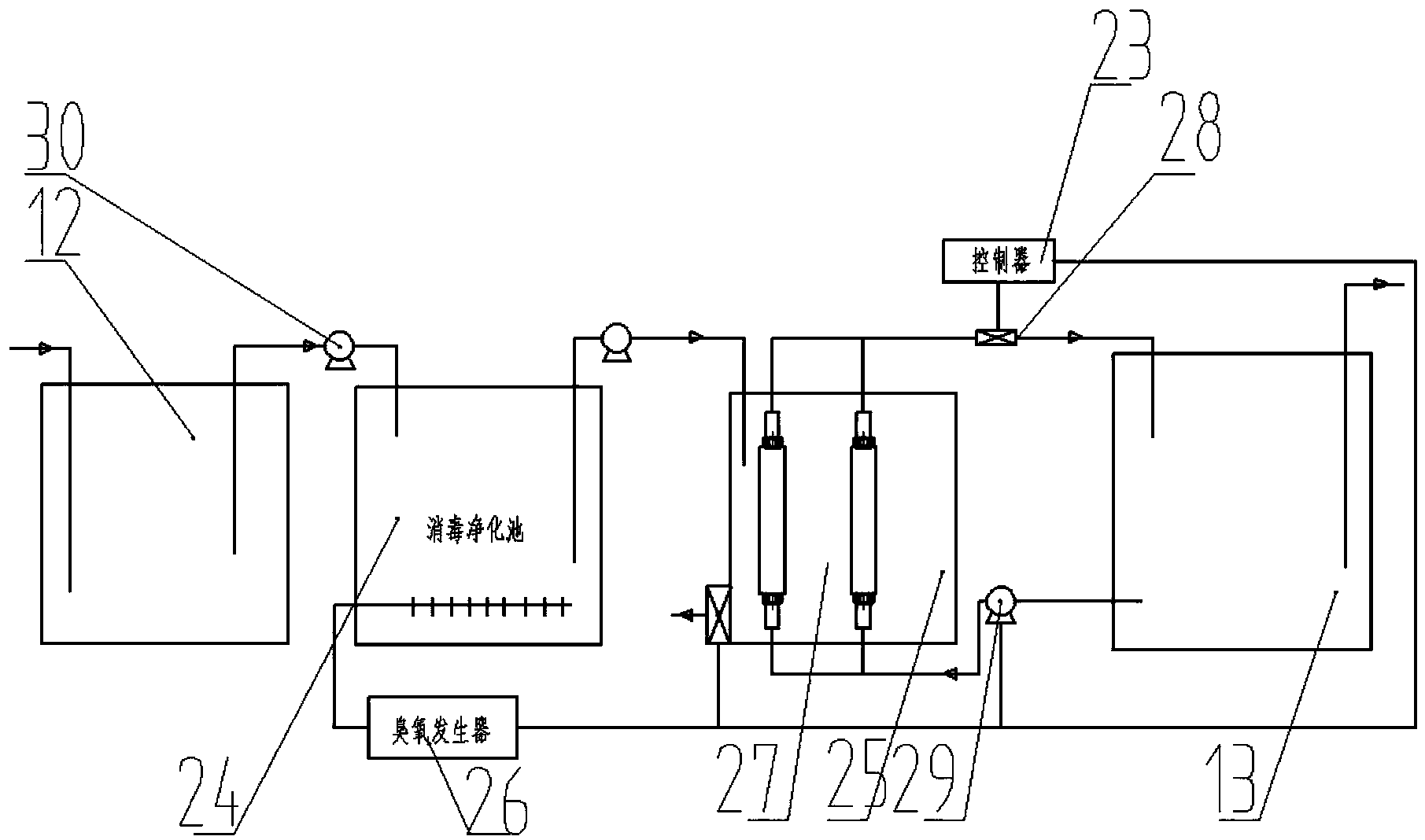

所述的水处理系统包括消毒净化池(24)、膜组件装置(25)和控制器(23)，所述污水箱(12)内的污水经管道引入消毒净化池(24)，所述的消毒净化池(24)内经消毒净化处理过的水通过管道引入膜组件装置(25)内，所述膜组件装置(25)内经过滤后的净化水经管道引入净水箱(13)，所述的消毒净化池(24)底部设置有臭氧发生器(26)，所述的臭氧发生器(26)产生臭氧对污水 进行净化消毒。
2.根据权利要求1所述的一种具有水处理功能的空气过滤装置的控制系统，其特征在于：所述电控百叶装置包括百叶(19)、提升杆(20)、升降框架(21)和电动推杆(22)，所述百叶(19)通过转轴安装在空气净化箱体(1)侧壁对应的百叶安装口上，空气净化箱体(1)同一侧壁上的百叶(19)均与一根提升杆(20)铰接，通过升降提升杆(20)控制百叶(19)闭合，所述升降框架(21)设置在空气净化箱体(1)顶部，每根提升杆(20)均与升降框架(21)连接，所述电动推杆(22)安装在升降框架(21)下方，用于推动升降框架(21)升降。
3.根据权利要求2所述的一种具有水处理功能的空气过滤装置的控制系统，其特征在于：所述提升杆(20)上端滑动式连接在升降框架(21)上。
4.根据权利要求1所述的一种具有水处理功能的空气过滤装置的控制系统，其特征在于：所述膜组件装置(25)内设置的膜组件(27)为陶瓷棒过滤膜;所述的膜组件(27)的上端通过管道将净化水引入到净水箱(13)，其引入管道上设置有电磁阀(28)，所述的电磁阀(28)与控制器(23)连接;所述膜组件(27)的下端通过水管与净水箱(13)连接，其连接水管上设置有反洗泵(29)，所述的反洗泵(29)与控制器(23)连接;所述污水箱(12)与消毒净化池(24)连接的管道上设置有水泵(30)，所述的水泵(30)与控制器(23)连接。
5.根据权利要求4所述的一种具有水处理功能的空气过滤装置的控制系统，其特征在于：所述消毒净化池(24)与膜组件装置(25)连接的管道上设置有水泵(30)，所述的水泵(30)与控制器(23)连接。
说明书
一种具有水处理功能的空气过滤装置的控制系统
技术领域
本发明涉及空气过滤设备技术领域，具体涉及一种具有水处理功能的空气过滤装置的控制系统。
背景技术
生产车间内的空气多混杂有许多的杂质颗粒，对工人的呼吸系统健康造成威胁，系统性的除尘装置耗资颇高，并且调节性不好，难以根据不同人口密度或污染程度而进行特定区域的调节。而在生产车间使用小型空气净化设备，就存在滤网更换频率大，滤网更换不易操作的技术问题，而不更换滤网，空气净化设备也就失去了作用。
发明内容
本发明的目的即在于克服现有技术不足，提供一种具有水处理功能的空气过滤装置的控制系统，解决空气净化及过滤的滤网清洗不方便的问题。
本发明通过下述技术方案实现：
一种具有水处理功能的空气过滤装置的控制系统，包括空气净化箱体和圆筒过滤网，所述空气净化箱体为方型结构，在空气净化箱体内底部设有过滤网转轴，所述过滤网转轴上设有过滤网下卡盘，所述圆筒过滤网下端卡在过滤网下卡盘内，在过滤网转轴上设有转轮，在空气净化箱体外部设有滤网转动电机，所述滤网转动电机与转轮通过皮带传动连接，所述圆筒过滤网上端扣合有过滤网上卡盘，圆筒过滤网在过滤网上卡盘内转动，所述过滤网上卡盘上连接有排气筒，所述排气筒上设有抽风机;
在空气净化箱体下方设有水箱体，所述水箱体上层为污水箱，污水箱与空气净化箱体内连通，水箱体下层为净水箱，在净水箱内设有抽水泵，所述抽水泵连接有喷水管，所述喷水管连接有设置在空气净化箱体内的喷水头;在空气净化箱体四个侧壁上电控百叶装置。
所述排气筒内设有风速测量装置。所述空气净化箱体侧壁上设有电控洗涤液喷罐，电控洗涤液喷罐内装有洗条液。所述控制器分别与滤网转动电机、抽风机、抽水泵、电控洗涤液喷罐和风速测量装置控制连接。
所述的水处理系统包括消毒净化池、膜组件装置和控制器，所述污水箱内的污水经管道引入消毒净化池，所述的消毒净化池内经消毒净化处理过的水通过管道引入膜组件装置内，所述膜组件装置内经过滤后的净化水经管道引入净水箱，所述的消毒净化池底部设置有臭氧发生器，所述的臭氧发生器产生臭氧对污水进行净化消毒。
进一步的，所述电控百叶装置包括百叶、提升杆、升降框架和电动推杆，所述百叶通过转轴安装在空气净化箱体侧壁对应的百叶安装口上，空气净化箱体同一侧壁上的百叶均与一根提升杆铰接，通过升降提升杆控制百叶闭合，所述升降框架设置在空气净化箱体顶部，每根提升杆均与升降框架连接，所述电动推杆安装在升降框架下方，用于推动升降框架升降。
进一步的，所述提升杆上端滑动式连接在升降框架上。
进一步的，所述膜组件装置内设置的膜组件为陶瓷棒过滤膜;所述的膜组件的上端通过管道将净化水引入到净水箱，其引入管道上设置有电磁阀，所述的电磁阀与控制器连接;所述膜组件的下端通过水管与净水箱连接，其连接水管上设置有反洗泵，所述的反洗泵与控制器连接;所述污水箱与消毒净化池连接的管道上设置有水泵，所述的水泵与控制器连接。
所述消毒净化池与膜组件装置连接的管道上设置有水泵，所述的水泵与控制器连接。
本发明与现有技术相比，具有如下的优点和有益效果：
本发明一种具有水处理功能的空气过滤装置的控制系统，通过将用于过滤空气的圆筒过滤网设置为可转动结构，并且在空气净化箱体内设有用于清洗圆筒过滤网的喷水和洗条液，从而可以在圆筒过滤网出现堵塞时，通过转动圆筒过滤网进行自动清洗，圆筒过滤网在转动时，在离心力的作用下，可以有效将敷在圆筒过滤网的堵塞物在喷水和洗条液的作用下快速清洗掉，可以有效防止圆筒过滤网被堵塞。
另外，通过在空气净化箱体四个侧壁上电控百叶装置，在需要对圆筒过滤网进行清洗时可以通过控制电控百叶装置将空气净化箱体密封起来，防止水外流。
本发明中水过滤环节采用陶瓷棒过滤膜，该过滤器可以反复使用，并且过滤精细，同时采用反冲洗方法，可以使陶瓷棒过滤膜持续工作。
