申请日2017.08.30
公开(公告)日2018.04.17
IPC分类号C02F3/28
摘要
本实用新型公开了一种地埋式污水处理厌氧池结构，包括箱体和储气罐，所述箱体的顶部靠近左侧位置处设置有一加油管，所述箱体的顶部中间位置处设置有一电机，所述传动轴远离所述电机的一端延伸至所述箱体内并连接有一支撑杆，所述箱体的底部中间位置处焊接有一轴承，所述支撑杆的两侧设置有多根连接杆，所述箱体内左、右两侧靠近顶部位置处设置有一挡板，所述挡板的顶部具有一穿孔;本装置通过向厌氧池内加入油，在顶部污水液面顶部形成油层，隔绝污水和空气，进一步减少池内的氧气含量，同时对厌氧池内微生物分解产生的气体进行除味和保存，通过电机带动桨叶转动，使箱体内杂质无法在底部沉淀，提升污水净化效率。
权利要求书

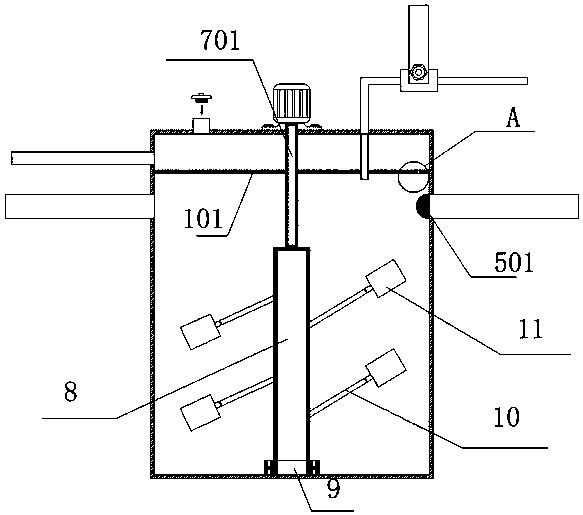

1.一种地埋式污水处理厌氧池结构，其特征在于：包括箱体(1)和储气罐(2)，所述箱体(1)的左侧靠近顶部位置处设置有第一进水管(3)，所述箱体(1)的左侧靠近中间位置处设置有第二进水管(4)，所述箱体(1)的右侧靠近顶部位置处设置有排水管(5)，所述箱体(1)的顶部靠近左侧位置处设置有一加油管(6)，所述加油管(6)的顶部设置有密封盖(601)，所述箱体(1)的顶部中间位置处设置有一电机(7)，所述电机(7)具有一传动轴(701)，所述传动轴(701)远离所述电机(7)的一端延伸至所述箱体(1)内并连接有一支撑杆(8)，所述箱体(1)的底部中间位置处焊接有一轴承(9)，所述支撑杆(8)的底部连接所述轴承(9)，所述支撑杆(8)的两侧设置有多根连接杆(10)，所述连接杆(10)与所述支撑杆(8)螺纹连接，所述连接杆(10)远离所述支撑杆(8)的一端固定有桨叶(11)，所述连接杆(10)与所述桨叶(11)螺纹连接，所述箱体(1)的顶部靠近右侧位置处设置有排气管(12)，所述排气管(12)上连接有排气阀(13)，所述排气管(12)远离所述箱体(1)的一端连接所述储气罐(2)，所述储气罐(2)的顶部靠近右侧位置处设置有供气管(14)，所述供气管(14)上连接有供气阀(15)，所述箱体(1)内左、右两侧靠近顶部位置处设置有一挡板(101)，所述挡板的顶部具有一穿孔(102)。
2.根据权利要求1所述的地埋式污水处理厌氧池结构，其特征在于：所述排气管(12)的中间位置处连接有一活性炭盒(16)。
3.根据权利要求1所述的地埋式污水 处理厌氧池结构，其特征在于：所述储气罐(2)的顶部靠近左侧位置处设置有连通管(17)，所述连通管的顶部设置有气压计(18)。
4.根据权利要求1所述的地埋式污水处理厌氧池结构，其特征在于：所述密封盖(601)与所述加油管(6)之间配合有橡胶垫(602)。
5.根据权利要求1所述的地埋式污水处理厌氧池结构，其特征在于：所述电机(7)与所述箱体(1)之间配合有固定螺丝(19)。
6.根据权利要求1所述的地埋式污水处理厌氧池结构，其特征在于：所述排水管(5)的左侧连接有一筛网罩(501)。
说明书
一种地埋式污水处理厌氧池结构
技术领域
本实用新型涉及一种地埋式污水处理厌氧池结构。
背景技术
现有的地埋式污水处理厌氧池常常由于漏气等原因使得池体内氧气含量较高，使池体对污水的净化效率降低，厌氧池内的微生物分解污水中的杂质会产生含有甲烷等的气体，时间长后会在箱体顶部堆积，存在安全隐患，需要及时排出，池体长时间工作，其底部会沉淀较多杂质，当污水量较大时，处于底部的微生物与污水反应不够充分，降低污水净化率。
基于上述问题，需要提供一种通过向厌氧池内加入油，在顶部污水液面顶部形成油层，隔绝污水和空气，进一步减少池内的氧气含量，同时利用双管进水，上层污水通过挡板穿孔慢慢流入厌氧池内，保证油层的位置，防止因污水进入量不足时，油进入下一级处理池，同时对厌氧池内微生物分解产生的气体进行除味和保存，由于气体中含有大量的甲烷，可以作为燃料供人使用，通过电机带动桨叶转动，使箱体内杂质无法在底部沉淀，使污水与厌氧菌反应更充分的地埋式污水处理厌氧池结构。
发明内容
本实用新型要解决的技术问题是提供一种通过向厌氧池内加入油，在顶部污水液面顶部形成油层，隔绝污水和空气，进一步减少池内的氧气含量，同时利用双管进水，上层污水通过挡板穿孔慢慢流入厌氧池内，保证油层的位置，防止因污水进入量不足时，油进入下一级处理池，同时对厌氧池内微生物分解产生的气体进行除味和保存，由于气体中含有大量的甲烷，可以作为燃料供人使用，通过电机带动桨叶转动，使箱体内杂质无法在底部沉淀，使污水与厌氧菌反应更充分的地埋式污水处理厌氧池结构。
为解决上述问题，本实用新型采用如下技术方案：
一种地埋式污水处理厌氧池结构，包括箱体和储气罐，所述箱体的左侧靠近顶部位置处设置有第一进水管，所述箱体的左侧靠近中间位置处设置有第二进水管，所述箱体的右侧靠近顶部位置处设置有排水管，所述箱体的顶部靠近左侧位置处设置有一加油管，所述加油管的顶部设置有密封盖，所述箱体的顶部中间位置处设置有一电机，所述电机具有一传动轴，所述传动轴远离所述电机的一端延伸至所述箱体内并连接有一支撑杆，所述箱体的底部中间位置处焊接有一轴承，所述支撑杆的底部连接所述轴承，所述支撑杆的两侧设置有多根连接杆，所述连接杆与所述支撑杆螺纹连接，所述连接杆远离所述支撑杆的一端固定有桨叶，所述连接杆与所述桨叶螺纹连接，所述箱体的顶部靠近右侧位置处设置有排气管，所述排气管上连接有排气阀，所述排气管远离所述箱体的一端连接所述储气罐，所述储气罐的顶部靠近右侧位置处设置有供气管，所述供气管上连接有供气阀，所述箱体内左、右两侧靠近顶部位置处设置有一挡板，所述挡板的顶部具有一穿孔。
优选地，所述排气管的中间位置处连接有一活性炭盒，利用活性炭盒能够对产生的气体除味。
优选地，所述储气罐的顶部靠近左侧位置处设置有连通管，所述连通管的顶部设置有气压计，通过气压计便于人员及时观察储气罐内的气压情况。
优选地，所述密封盖与所述加油管之间配合有橡胶垫，通过橡胶垫增强密封盖与加油管之间的密封性。
优选地，所述电机与所述箱体之间配合有固定螺丝，通过固定螺丝增强电机与箱体的结合稳定性。
优选地，所述排水管的左侧连接有一筛网罩，通过筛网罩可以防止厌氧池内污水中的大颗粒污染物进入下一级处理池。
本实用新型的有益效果是：本装置通过向厌氧池内加入油，在顶部污水液面顶部形成油层，隔绝污水和空气，进一步减少池内的氧气含量，同时利用双管进水，上层污水通过挡板穿孔慢慢流入厌氧池内，保证油层的位置，防止因污水进入量不足时，油进入下一级处理池，同时对厌氧池内微生物分解产生的气体进行除味和保存，由于气体中含有大量的甲烷，可以作为燃料供人使用，通过电机带动桨叶转动，使箱体内杂质无法在底部沉淀，使污水与厌氧菌反应更充分，提升污水净化效率，本装置的结构较为简单，成本较为低廉，适合推广使用。
