申请日2017.08.22
公开(公告)日2018.04.13
IPC分类号F16L41/02; F16L45/00; F17D5/00
摘要
本实用新型涉及一种污泥废水输送管道,属于污水管道技术领域。一种污泥废水输送管道，包括并联设置的两条废水管道;所述废水管道上端设置若干与废水管道连通的清泥孔，所述清泥孔由可拆卸端盖封闭，相邻的清泥孔之间设置由玻璃盖封闭的观察窗，两条废水管道与主废水管道之间通过设置阀门的三通接头连通。本实用新型在废水管道上设置了清泥孔，可以对废水管道进行定时的除泥清理，通过设置观察窗能够对管道内的情况进行清楚的观察，方便日常使用。本实用新型设置了两条废水管道并通过设置阀门的三通接头连通，保证正常工作时废水的输送量，以及需要维护保养时工作能够连续正常进行。本实用新型结构简单，连续工作性好，易于清理，综合性能良好。
权利要求书

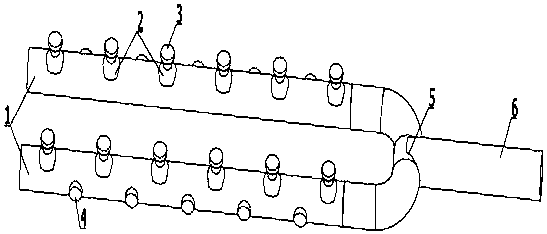

1.一种污泥废水输送管道，其特征在于：包括并联设置的两条废水管道(1);所述废水管道(1)上端设置若干与废水管道(1)连通的清泥孔(2)，所述清泥孔(2)由可拆卸端盖(3)封闭，相邻的清泥孔(2)之间设置由玻璃盖封闭的观察窗(4)，两条废水管道(1)与主废水管道(6)之间通过设置阀门的三通接头(5)连通。
2.根据权利要求1所述的一种污泥废水输送管道，其特征在于：可拆卸端盖(3)与清泥孔(2)之间采用螺纹连接。
3.根据权利要求1所述的一种污泥废水 输送管道，其特征在于：所述清泥孔(2)为倒圆锥形。
4.根据权利要求1所述的一种污泥废水输送管道，其特征在于：所述观察窗(4)设置在废水管道的上端面。
5.根据权利要求1所述的一种污泥废水输送管道，其特征在于：所述观察窗(4)设置在废水管道(1)的侧面。
说明书
一种污泥废水输送管道
技术领域
本实用新型涉及一种污泥废水输送管道,属于污水管道技术领域。
背景技术
在废水处理过程中，需要将废水输送到各个处理设备，这就需要用到输水管道。废水中通常含有较多的污泥，这样在输送带有污泥的废水时，输水管道在使用一段时间后淤积大量的污泥而影响污水的正常输送。此时，需要关闭管道进行清理，从而对污水的正常处理 产生影响。目前使用的输水管道不能方便的清理，费时费力，效率低下，影响正常的生产。
实用新型内容
本实用新型的目的是提供一种使用方便，能够进行清理的污泥废水输送管道。
为了实现上述目的，本实用新型采用的技术方案是：
一种污泥废水输送管道，包括并联设置的两条废水管道;所述废水管道上端设置若干与废水管道连通的清泥孔，所述清泥孔由可拆卸端盖封闭，相邻的清泥孔之间设置由玻璃盖封闭的观察窗，两条废水管道与主废水管道之间通过设置阀门的三通接头连通。
本实用新型技术方案的进一步改进在于：可拆卸端盖与清泥孔之间采用螺纹连接。
本实用新型技术方案的进一步改进在于：所述清泥孔为倒圆锥形。
本实用新型技术方案的进一步改进在于：所述观察窗设置在废水管道的上端面。
本实用新型技术方案的进一步改进在于：所述观察窗设置在废水管道的侧面。
由于采用了上述技术方案，本实用新型取得的技术效果有：
本实用新型在废水管道上设置了清泥孔，可以对废水管道进行定时的除泥清理，通过设置观察窗能够对管道内的情况进行清楚的观察，方便日常使用。
本实用新型设置了两条废水管道并通过设置阀门的三通接头连通，正常状体下两个废水管道同时工作，保证废水的输送量，在需要对废水管道除泥保养时，可以通过阀门控制只使用一条废水管道对另一条废水管道进行清理，从而保证工作连续正常进行。
本实用新型中的清泥孔使用可拆卸端盖通过螺纹连接封闭，能够保证密封性同时方便拆卸。
本实用新型中的清泥孔设置为倒圆锥形，能够扩大清泥刷的清理范围。
本实用新型将观察窗设置在废水管道的侧面，保证观察视角良好。
本实用新型结构简单，连续工作性好，易于清理，综合性能良好。
