申请日2017.08.22
公开(公告)日2018.04.13
IPC分类号C02F9/08
摘要
本实用新型公开了废水处理的混凝—光催化一体机，包括装置本体和电源箱，所述装置本体上表面中心位置处切割有进水口，所述进水口底部安装有反应器筒体，所述反应器筒体外部安装有固液分离器，所述固液分离器上表面与装置本体内部顶面焊接固定，所述反应器筒体下底面中心位置处焊接固定有粗格网，所述粗格网下底面安装有污泥处理池，所述污泥处理池与粗格网连通，所述污泥处理池底部中心位置处焊接固定有出水管，所述出水管与装置本体外表面一侧连通，所述装置本体内部一侧底面安装有光催化反应器，所述光催化反应器与出水管连通。该废水处理的混凝—光催化一体机，占地少、处理工艺简单、操作方便，同时减少了对于环境的污染。
权利要求书

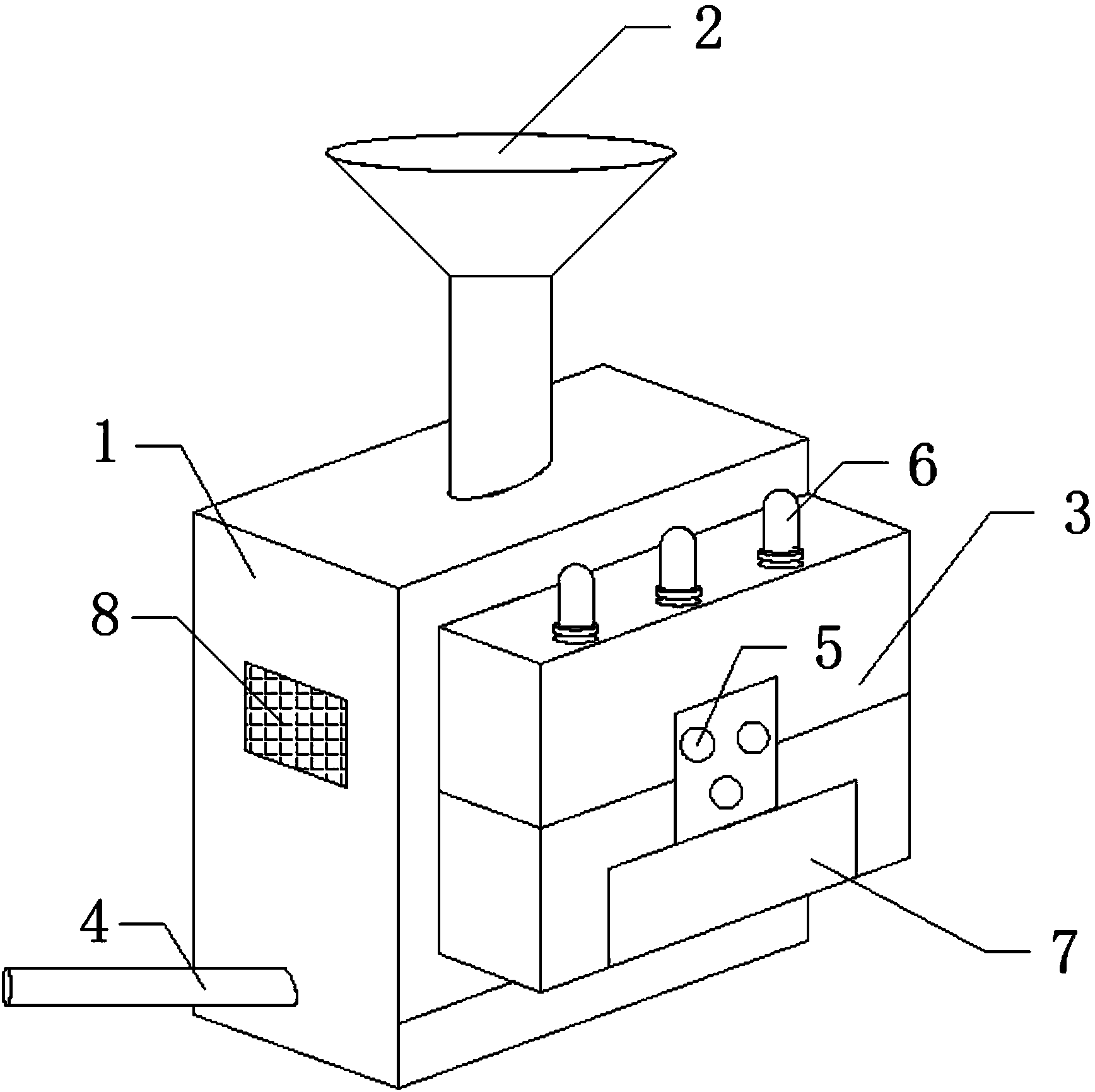

1.废水处理的混凝—光催化一体机，包括装置本体(1)和电源箱(3)，其特征在于：所述装置本体(1)上表面中心位置处切割有进水口(2)，所述进水口(2)底部安装有反应器筒体(11)，所述反应器筒体(11)外部安装有固液分离器(10)，所述固液分离器(10)上表面与装置本体(1)内部顶面焊接固定，所述反应器筒体(11)下底面中心位置处焊接固定有粗格网(12)，所述粗格网(12)下底面安装有污泥处理池(13)，所述污泥处理池(13)与粗格网(12)连通，所述污泥处理池(13)底部中心位置处焊接固定有出水管(4)，所述出水管(4)与装置本体(1)外表面一侧连通，所述装置本体(1)内部一侧底面安装有光催化反应器(21)，所述光催化反应器(21)与出水管(4)连通，所述电源箱(3)中心位置处安装有控制按钮(5)。
2.根据权利要求1所述的废水处理的混凝—光催化一体机，其特征在于：所述控制按钮(5)正下方安装有压力表(7)，所述压力表(7)与控制按钮(5)通过导线电性连接，所述电源箱(3)上顶面等距离安装有工作指示灯(6)，所述工作指示灯(6)与控制按钮(5)通过导线电性连接。
3.根据权利要求1所述的废水处理的混凝—光催化一体机，其特征在于：所述污泥处理池(13)上顶面安装有压滤机(14)，所述压滤机(14)与控制按钮(5)通过导线电性连接，所述污泥处理池(13)下底面安装有污泥脱水机(15)，所述污泥脱水机(15)与控制按钮(5)通过导线电性连接，所述污泥脱水机(15)与出水管(4)连通。
4.根据权利要求1所述的废水处理的混凝—光催化一体机，其特征在于：所述出水管(4)外周面安装有活性炭过滤器(19),所述装置本体(1)一侧壁上方安装有离心风机(17)，所述离心风机(17)与控制按钮(5)通过导线电性连接，所述装置本体(1)外周面一侧切割有排气槽(8)，所述离心风机(17)与排气槽(8)连通。
5.根据权利要求4所述的废水 处理的混凝—光催化一体机，其特征在于：所述装置本体(1)内部一侧壁切割有清掏口(16),所述清掏口(16)与污泥处理池(13)连通。
6.根据权利要求1所述的废水处理的混凝—光催化一体机，其特征在于：所述装置本体(1)内部底面中心位置处安装有水射器(20),所述水射器(20)外表面一侧安装有水泵(9),所述水泵(9)与出水管(4)连通。
说明书
废水处理的混凝—光催化一体机
技术领域
本实用新型属于废水处理技术领域，具体涉及废水处理的混凝—光催化一体机。
背景技术
工业废水、城市污水及各种采矿废水是目前社会废水的主要来源，如果这些废水没有进行处理排放，将构成对生物体和人体健康的巨大风险。因此废水处理的工作刻不容缓。
目前废水处理只是单纯的一次处理就将水排出，未达到排放指标，而且其中废水处理过程产生的废气对环境产生污染。
实用新型内容
本实用新型的目的在于提供废水处理的混凝—光催化一体机，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：废水处理的混凝—光催化一体机，包括装置本体和电源箱，所述装置本体上表面中心位置处切割有进水口，所述进水口底部安装有反应器筒体，所述反应器筒体外部安装有固液分离器，所述固液分离器上表面与装置本体内部顶面焊接固定，所述反应器筒体下底面中心位置处焊接固定有粗格网，所述粗格网下底面安装有污泥处理池，所述污泥处理池与粗格网连通，所述污泥处理池底部中心位置处焊接固定有出水管，所述出水管与装置本体外表面一侧连通，所述装置本体内部一侧底面安装有光催化反应器，所述光催化反应器与出水管连通。
优选的，所述控制按钮正下方安装有压力表，所述压力表与控制按钮通过导线电性连接，所述电源箱上顶面等距离安装有工作指示灯，所述工作指示灯与控制按钮通过导线电性连接。
优选的，所述污泥处理池上顶面安装有压滤机，所述压滤机与控制按钮通过导线电性连接，所述污泥处理池下底面安装有污泥脱水机，所述污泥脱水机与控制按钮通过导线电性连接，所述污泥脱水机与出水管连通。
优选的，所述出水管外周面安装有活性炭过滤器,所述装置本体一侧壁上方安装有离心风机，所述离心风机与控制按钮通过导线电性连接，所述装置本体外周面一侧切割有排气槽，所述离心风机与排气槽连通。
优选的，所述装置本体内部一侧壁切割有清掏口,所述清掏口与污泥处理池连通。
优选的，所述装置本体内部底面中心位置处安装有水射器,所述水射器外表面一侧安装有水泵,所述水泵与出水管连通。
本实用新型的技术效果和优点：该废水处理的混凝—光催化一体机，通过进水口实现了将废水导入装置内部进行废水处理，通过工作指示灯与控制按钮的电性连接，达到对于装置工作状态观察的目的，通过压力表与控制按钮的电性连接，实现对于废水处理时的水压实时控制，通过固液分离器的分离作用，使废水进行固液分离，通过反应器筒体实现了废水的混凝处理及化学反应，通过粗格网实现了废水的二次固液分离，通过压滤机和清掏口达到了将废水中的污泥掏出，通过离心风机和溶气泵实现将异味气体进行处理并从排气槽排出，通过水泵和水射器的作用，实现将处理后的水体从出水管排出，通过活性炭过滤器达到将处理后的水体进行再次过滤处理，通过光催化反应器实现对于废水处理过程产生的废气进行净化。
