申请日2018.10.26
公开(公告)日2019.02.12
IPC分类号C02F9/00
摘要
一种医院污水与污泥自动分离过滤系统，包括带有底锥的污水仓，安装在污水仓底锥上的污水输出管道，位于污水仓内部并安装在污水输出管道上的进水嘴，通过两个法兰盘及紧固螺栓连接在污水输出管道上的网状过滤器，立式安装在污水输出管道上并与大气联通的直通管，安装在污水输出管道末端的过滤水排泄管，位于过滤水排泄管下端安放的杀菌消毒处理池。本发明医院污水与污泥自动分离过滤系统，占地面积小、污泥沉淀后水分自动排出、网状过滤器可随时清洗更换、维护简单便捷、杀菌消毒、污水处理效果好、处理后的洁净水可循环利用、消除水污染、保护环境、实现污水零排放。可广泛应用于医院污泥水处理过程中。
权利要求书
1.一种医院污水与污泥自动分离过滤系统，其特征在于，包括带有底锥的污水仓，安装在污水仓底锥上的污水输出管道，位于污水仓内部并安装在污水输出管道上的进水嘴，通过两个法兰盘及紧固螺栓连接在污水输出管道上的网状过滤器，立式安装在污水输出管道上并与大气联通的直通管，安装在污水输出管道末端的过滤水排泄管，位于过滤水排泄管下端安放的杀菌消毒处理池。
说明书
医院污水与污泥自动分离过滤系统
技术领域
本发明涉及一种医院污水与污泥自动分离过滤系统，可广泛应用于医院污泥水处理过程中。
背景技术
医疗污水主要是从医院的诊疗室、化验室、病房、洗衣房、X片照相室和手术室等排放的污水，其污水来源及成分十分复杂。医院污水中含有大量的病原细菌、病毒和化学药剂，具有空间污染、急性传染和潜伏性传染的特征。医疗废水曾经多次引起公众关注，医疗废水的排放对水资源造成的危害巨大，已经成为危害群众健康的一个“源头”;部分地区真正能够达到国家排放标准的只有屈指可数的几家医院。目前，法律的不规范，环保意识的薄弱，造成了医疗废水直排和各大医院存在的“高污染，低治理”现状。
目前我国医疗废液处置模式为集中处理，国家针对医疗废液在收集、储存、交接、运送、处理等过程中的问题做了详细的规定;尽管国家在医疗废液的处理耗费了大量的人力物力，但是运送存储环节仍然是医疗废液目前问题最多，也是问题最严重的环节;由于废液处理中心采取“一市一站”的原则，很多医疗机构远离处理中心，这些废物含有大量的细菌性病毒，而且有一定的空间污染、急性病毒传染和潜伏性传染的特征，医疗废液运输存储过程中如不加强管理、随意丢弃，任其混入生活废物、流散到人们生活环境中，就会污染大气、水源、土地以及动植物，造成疾病传播，严重危害人的身心健康;现有的手术室护理产生的废液大部分采用烘干、焚烧措施进行处理，并且废液中含有废物，采取同时处理的方式，在处理过程中，废液容易蒸发气化，从而扩散到空气中，造成细菌的蔓延扩散。
现有的医院污水处理，通常包含有水解酸化单元、生物接触氧化单元、二沉池单元、接触消毒单元等多个子单元，涉及到的装置较多，设备庞大，对于许多占地空间较小的卫生院和医院，其应用受到限制，此外，现有装置因种种设计或制造原因，还存在一些处理效果不佳，自动化程度不高的问题，使其不能很好的满足医院污水处理的需求。
发明内容
本发明的目的在于提供一种占地面积小、污泥沉淀后水分自动排出、网状过滤器可随时清洗更换、维护简单便捷、杀菌消毒、污水处理效果好、处理后的洁净水可循环利用、消除水污染、保护环境、实现污水零排放的医院污水与污泥自动分离过滤系统。

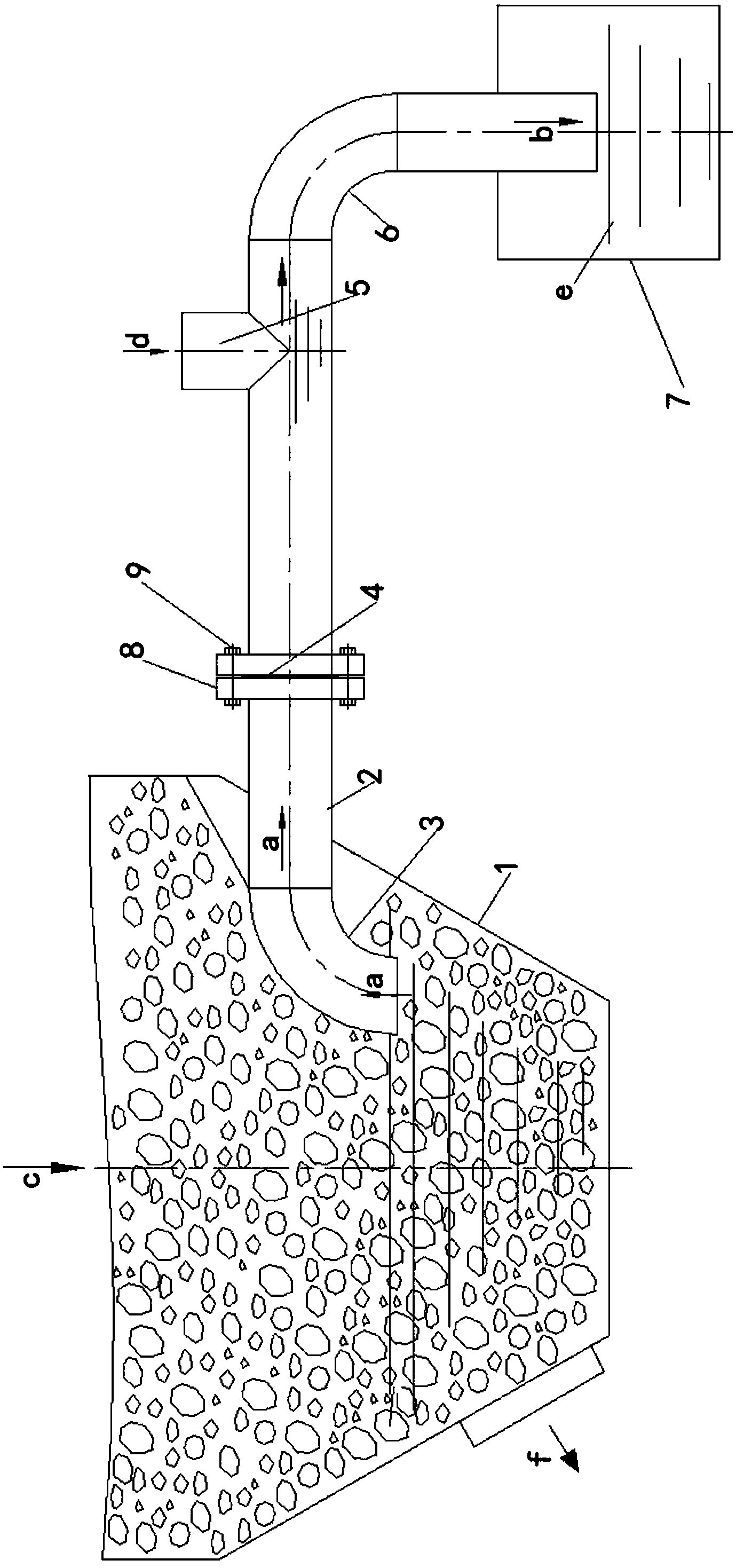

为了达到上述目的，本发明医院污水与污泥自动分离过滤系统，包括带有底锥的污水仓，安装在污水仓底锥上的污水输出管道，位于污水仓内部并安装在污水输出管道上的进水嘴，通过两个法兰盘及紧固螺栓连接在污水输出管道上的网状过滤器，立式安装在污水输出管道上并与大气联通的直通管，安装在污水输出管道末端的过滤水排泄管，位于过滤水排泄管下端安放的杀菌消毒处理池。
本发明医院污水与污泥自动分离过滤系统，其工作原理是：依据连通器原理，污水仓作为一个容器上部与大气相通，污水仓下部安装了污水输出管道。污水仓、直通管均与大气联通，形成连通器，目的是防止大气压强对液面的干扰，同一深度压强相同时才会静止，如果同一深度压强不同，液体会向低压的地方流动直到平衡。连通器的特点是只有容器内装有同一种液体时各个容器中的液面才是相平的，即污水仓内部的水与析出的水为同一液体，当污水不断累积于污水仓内部时，上部的污泥不断对下部污泥进行挤压，给予了较大的压力，再加上污泥与污泥之间的摩擦，都会将内部大量的水分析出，大量的水分集聚于污水仓底锥处，当液位上升达到进水嘴进水口处，水流由进水嘴进水口向排水口流动，污泥沉淀后水分自动排出，直到污水仓中水的液面低于进水嘴进水口处，停止流动而静止。
本发明医院污水与污泥自动分离过滤系统，采用网状过滤器结构，防止污泥流出，又由于采用法兰与紧固螺栓连接结构，网状过滤器可随时清洗更换，维护简单便捷，不会产生堵塞情况。
本发明医院污水与污泥自动分离过滤系统，污泥沉淀后水分自动排出，杀菌消毒，消除水污染，污水处理效果好，处理后的洁净水可循环利用，保护环境，实现污水零排放。
本发明医院污水与污泥自动分离过滤系统，实现对污泥内部的水尽可能的循环处理，同时对污泥进行分离。污泥可定期排泄，排至污泥处理系统继续处理。
本发明医院污水与污泥自动分离过滤系统，针对目前许多卫生院、医院占地空间有限的特点，将污水处理系统中的污水仓、杀菌消毒处理池集成为一体式污水处理装置，大大节省了占地面积，占地面积小。
本发明医院污水与污泥自动分离过滤系统，对经过过滤的污水，进入杀菌消毒处理池中，加入杀菌消毒液，对过滤水进行杀菌消毒，有效地隔离了水中的细菌与外界的接触，提高了净化的清洁度，为人们的生命健康提供了保障。极大地提高了污水处理效果，有效解决病菌传播困扰问题，同时，还具有脱臭效果好的优点，实现医院污水的无害化处理排放。
综上所述，本发明医院污水与污泥自动分离过滤系统，占地面积小、污泥沉淀后水分自动排出、网状过滤器可随时清洗更换、维护简单便捷、杀菌消毒、污水处理效果好、处理后的洁净水可循环利用、消除水污染、保护环境、实现污水零排放。
