申请日2017.08.11
公开(公告)日2018.03.02
IPC分类号E03B11/10; E03B1/02
摘要
本实用新型公开了一种用于阻止蓄水池底部污泥杂质进入吸水井的挡泥堰，其包括：竖挡板，和垂直设置于竖挡板左右两侧的左挡板和右挡板;竖挡板、左挡板和右挡板之间围设形成容物空间;挡泥堰安装于配水孔位于蓄水池的一侧，且滑板阀设置在容物空间内;挡泥堰的高度与配水孔高度相当，长度长于滑板阀宽，顶部过流面积大于配水孔过滤面积的1.2倍。该挡泥堰挡泥效果明显，在不影响供水的情况下，蓄水池底部污泥杂质被有效阻挡。投资小，可采用钢板制作，也可在设计过程中采用土建的方法设计。特别适用于工业循环水供水系统中，民用供水系统中也可以进行使用。
权利要求书
1.一种用于阻止蓄水池底部污泥杂质进入吸水井的挡泥堰，其特征在于，所述挡泥堰包括：竖挡板，和垂直设置于竖挡板左右两侧的左挡板和右挡板;所述竖挡板、左挡板和右挡板之间围设形成容物空间;
所述挡泥堰安装于配水孔位于蓄水池的一侧，且滑板阀设置在所述容物空间内;
所述挡泥堰的高度与配水孔高度相当，长度长于滑板阀宽，顶部过流面积大于配水孔过滤面积的1.2倍。
2.根据权利要求1所述的挡泥堰，其特征在于，所述竖挡板和左挡板之间，以及竖挡板和右挡板之间设置有支撑拉板。
3.根据权利要求1所述的挡泥堰，其特征在于，所述左挡板和/或右挡板上设置有爬梯。
4.根据权利要求1至3任意一项所述的挡泥堰，其特征在于，所述挡泥堰为钢制挡泥堰。
5.根据权利要求4所述的挡泥堰，其特征在于，所述竖挡板、左挡板和右挡板均为δ10以上钢板。
说明书
一种用于阻止蓄水池底部污泥 杂质进入吸水井的挡泥堰
技术领域
本实用新型涉及工业循环水系统技术领域，特别是涉及一种用于阻止蓄水池底部污泥杂质进入吸水井的挡泥堰。
背景技术
目前在工业循环水系统设计有蓄水池配水吸水井的供水系统中，蓄水池内的水通过配水孔进入各吸水井内，配水孔位于蓄水池与吸水井隔墙底部，在吸水井不生产进行检修时，可将配水孔上的滑板阀关闭，阻止蓄水池内的水流入吸水井。在实际运行过程中，由于配水孔底部位于蓄水池底板上，蓄水池内部经过长时间运行存留下的污泥杂质会经过配水孔进入到吸水井中，部分循环水的回水中也携带部分固体杂质，没有有效时间进行沉降，也被带入到吸水井内，从而被水泵吸入，使供水中带有的污泥及固形物杂质多，影响供水质量，造成后部工序的过滤器、冷却器、喷嘴的堵塞。
实用新型内容
为了解决以上技术问题，本实用新型提供一种用于阻止蓄水池底部污泥杂质进入吸水井的挡泥堰。

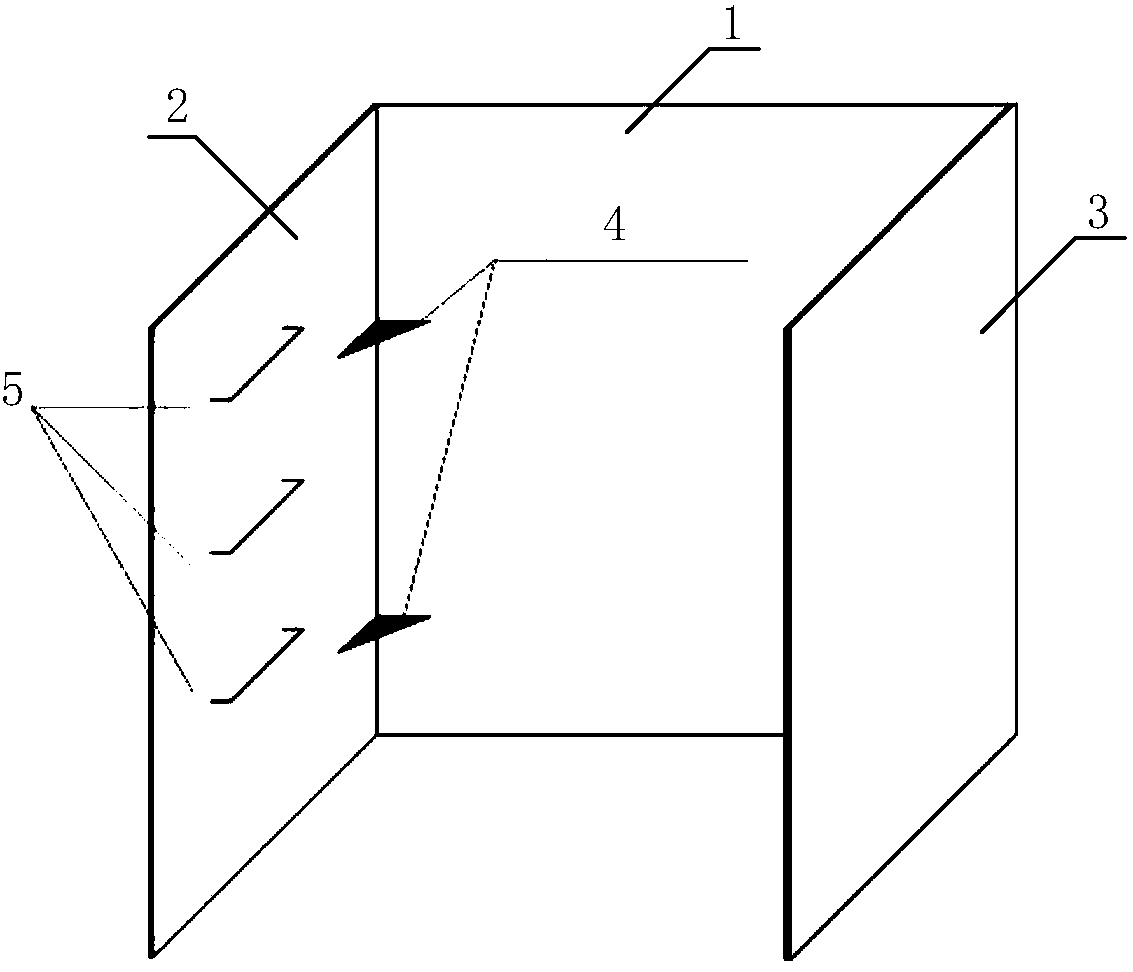

本实用新型提供一种用于阻止蓄水池底部污泥杂质进入吸水井的挡泥堰，其包括：竖挡板，和垂直设置于竖挡板左右两侧的左挡板和右挡板;所述竖挡板、左挡板和右挡板之间围设形成容物空间;
所述挡泥堰安装于配水孔位于蓄水池的一侧，且滑板阀设置在所述容物空间内;
所述挡泥堰的高度与配水孔高度相当，长度长于滑板阀宽，顶部过流面积大于配水孔过滤面积的1.2倍。
进一步地，所述竖挡板和左挡板之间，以及竖挡板和右挡板之间设置有支撑拉板。
进一步地，所述左挡板和/或右挡板上设置有爬梯。
进一步地，所述挡泥堰为钢制挡泥堰。
进一步地，所述竖挡板、左挡板和右挡板均为δ10以上钢板。
相对于现有技术，本实用新型提供的用于阻止蓄水池底部污泥杂质进入吸水井的挡泥堰具有下列显著的优点和效果：
1、挡泥效果明显，在不影响供水的情况下，蓄水池底部污泥杂质被有效阻挡。
2、投资小，可采用钢板制作，也可在设计过程中采用土建的方法设计。
3、特别适用于工业循环水供水系统中，民用供水系统中也可以进行使用。
