申请日2018.11.26
公开(公告)日2019.01.18
IPC分类号C02F9/08
摘要
本发明涉及一种化工生产领域，具体是一种化工生产用污水循环处理设备，包括连接框，连接框中部设置有搅拌腔，搅拌腔上侧左右两端分别设置有碱性溶液添加管和酸性溶液添加管，碱性溶液添加管和酸性溶液添加管上端外侧分别设置有碱性溶液存储腔和酸性溶液存储腔，碱性溶液存储腔和酸性溶液存储腔之间设置有凝絮剂添加斗，凝絮剂添加斗下侧通过凝絮剂添加管与搅拌腔进行连接，搅拌腔下侧设置有电机，电机上侧通过联轴器连接有搅拌轴，搅拌腔下侧左右两端设置有排液管，排液管外侧连接有处理箱，处理箱上侧设置有出水管，出水管上设置有抽水泵，本发明可以有效地缩小设备整体的体积，提高了设备的工作效率，方便了设备的使用。
权利要求书

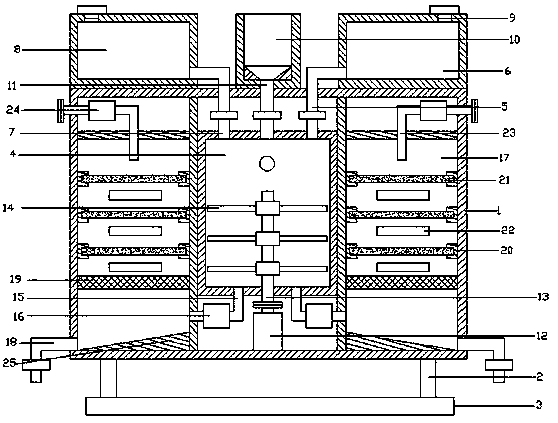

1.一种化工生产用污水循环处理设备，包括连接框(1)，所述连接框(1)中部设置有搅拌腔(4)，所述搅拌腔(4)后侧上端设置有进水管(26)，所述进水管(26)上安装有酸碱检测器(27)，所述搅拌腔(4)上侧左右两端分别设置有碱性溶液添加管(7)和酸性溶液添加管(5)，所述碱性溶液添加管(7)和酸性溶液添加管(5)上端外侧分别设置有碱性溶液存储腔(8)和酸性溶液存储腔(6)，所述碱性溶液存储腔(8)和酸性溶液存储腔(6)设置在连接框(1)的上侧左右两端，所述碱性溶液存储腔(8)和酸性溶液存储腔(6)之间设置有凝絮剂添加斗(10)，所述凝絮剂添加斗(10)下侧通过凝絮剂添加管(11)与搅拌腔(4)进行连接，所述搅拌腔(4)下侧设置有电机(12)，所述电机(12)设置在连接框(1)的底部，其特征在于，所述电机(12)上侧通过联轴器连接有搅拌轴(13)，所述位于搅拌腔(4)内部的搅拌轴(13)左右两侧通过安装套安装有搅拌杆(14)，所述搅拌腔(4)下侧左右两端设置有排液管(15)，所述排液管(15)上安装有排液泵(16)，所述排液管(15)外侧连接有处理箱(17)，所述处理箱(17)上侧设置有出水管(23)，所述出水管(23)上设置有抽水泵(24)。
2.根据权利要求1所述的一种化工生产用污水循环处理设备，其特征在于，所述连接框(1)下侧四角固定安装有支撑腿(2)，所述支撑腿(2)下侧焊接有底板(3)。
3.根据权利要求1所述的一种化工生产用污水循环处理设备，其特征在于，所述碱性溶液存储腔(8)和酸性溶液存储腔(6)上侧外端设置有加料口(9)，所述加料口(9)上侧设置有封口塞。
4.根据权利要求1所述的一种化工生产用污水循环处理设备，其特征在于，所述处理箱(17)内部底端设置有导流板(25)，所述导流板(25)外侧连接有排污管(18)。
5.根据权利要求4所述的一种化工生产用污水循环处理设备，其特征在于，所述处理箱(17)内部下端设置有过滤网(19)，位于过滤网(19)上侧的处理箱(17)左右两侧壁上均设置有连接槽(20)，所述连接槽(20)之间设置有活性炭吸附板(21)。
6.根据权利要求5所述的一种化工生产用污水循环处理设备，其特征在于，所述活性炭吸附板(21)下侧前后两端均设置有紫外线杀菌灯(22)。
7.根据权利要求6所述的一种化工生产用污水循环处理设备，其特征在于，所述处理箱(17)前侧通过合页连接有密封箱门(28)。
说明书
一种化工生产用污水循环处理设备
技术领域
本发明涉及一种化工生产领域，具体是一种化工生产用污水循环处理设备。
背景技术
化工是“化学工艺”、“化学工业”、“化学工程”等的简称。凡运用化学方法改变物质组成、结构或合成新物质的技术，都属于化学生产技术，也就是化学工艺，所得产品被称为化学品或化工产品。起初，生产这类产品的是手工作坊，后来演变为工厂，并逐渐形成了一个特定的生产行业即化学工业。化学工程是研究化工产品生产过程共性规律的一门科学。人类与化工的关系十分密切，有些化工产品在人类发展历史中，起着划时代的重要作用，它们的生产和应用，甚至代表着人类文明的一定历史阶段。
当前公布的中国专利授权公告号为CN204625404U的一种化工生产污水处理设备，虽然可以对污水进行一定的处理，但是设备的占用面积大，工作效率差。因此，本领域技术人员提供了一种化工生产用污水循环处理设备，以解决上述背景技术中提出的问题。
发明内容
本发明的目的在于提供一种化工生产用污水循环处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种化工生产用污水循环处理设备，包括连接框，所述连接框中部设置有搅拌腔，所述搅拌腔后侧上端设置有进水管，所述进水管上安装有酸碱检测器，所述搅拌腔上侧左右两端分别设置有碱性溶液添加管和酸性溶液添加管，所述碱性溶液添加管和酸性溶液添加管上端外侧分别设置有碱性溶液存储腔和酸性溶液存储腔，所述碱性溶液存储腔和酸性溶液存储腔设置在连接框的上侧左右两端，所述碱性溶液存储腔和酸性溶液存储腔之间设置有凝絮剂添加斗，所述凝絮剂添加斗下侧通过凝絮剂添加管与搅拌腔进行连接，所述搅拌腔下侧设置有电机，所述电机设置在连接框的底部，所述电机上侧通过联轴器连接有搅拌轴，所述位于搅拌腔内部的搅拌轴左右两侧通过安装套安装有搅拌杆，所述搅拌腔下侧左右两端设置有排液管，所述排液管上安装有排液泵，所述排液管外侧连接有处理箱，所述处理箱上侧设置有出水管，所述出水管上设置有抽水泵。
作为本发明进一步的方案：所述连接框下侧四角固定安装有支撑腿，所述支撑腿下侧焊接有底板，用于支撑设备。
作为本发明进一步的方案：所述碱性溶液存储腔和酸性溶液存储腔上侧外端设置有加料口，所述加料口上侧设置有封口塞，可以方便添加酸性溶液或者碱性溶液。
作为本发明进一步的方案：所述处理箱内部底端设置有导流板，所述导流板外侧连接有排污管，可以方便沉淀的杂质的排出。
作为本发明进一步的方案：所述处理箱内部下端设置有过滤网，位于过滤网上侧的处理箱左右两侧壁上均设置有连接槽，所述连接槽之间设置有活性炭吸附板，可以有效地除去废水中含有的有害气体。
作为本发明进一步的方案：所述活性炭吸附板下侧前后两端均设置有紫外线杀菌灯，可以有效地对废水进行杀菌处理。
作为本发明再进一步的方案：所述处理箱前侧通过合页连接有密封箱门，可以方便更换内部的活性炭吸附板和检修设备。
与现有技术相比，本发明的有益效果是：本发明通过进水管上安装酸碱检测器，这样可以有效地检测污水的酸碱性，这样通过在搅拌腔内部添加相应地酸碱溶液，再通过电机带动搅拌轴和搅拌杆进行搅拌均匀混合，这样可以加快污水的酸碱中和处理;通过凝絮剂添加斗向搅拌腔内部添加凝絮剂，这样通过电机带动搅拌轴和搅拌杆进行搅拌均匀混合，这样可以有效地方便污水进行沉淀，这样可以在搅拌腔内部进行污水沉淀处理和酸碱中和处理，这样可以有效地节约了设备的体积，方便了设备的使用。
