申请日2018.11.26
公开(公告)日2019.01.22
IPC分类号C02F1/66; C02F9/04
摘要
本发明涉及一种环保领域，具体是一种污水处理用便捷式酸碱中和设备，包括连接框，连接框顶部左右两端设置有酸性溶液存储腔和碱性溶液存储腔，酸性溶液存储腔和碱性溶液存储腔下侧分别设置有酸性溶液排液管和碱性溶液排液管，酸性溶液排液管和碱性溶液排液管下侧设置有处理腔，连接框下侧设置有底座，底座下端设置有开口，开口下侧外端社会有支撑座，底座内部左右两侧上安装有齿条，齿条内侧啮合有第三齿轮，第三齿轮外侧通过连接轴与连接板进行连接，连接板左端镶嵌有第二电机，第二电机通过皮带与左侧的第三齿轮上的连接轴进行连接，连接板下侧四角设置有滚轮，本发明可以有效地方便了污水进行酸碱中和处理，这样方便了设备的使用。
权利要求书

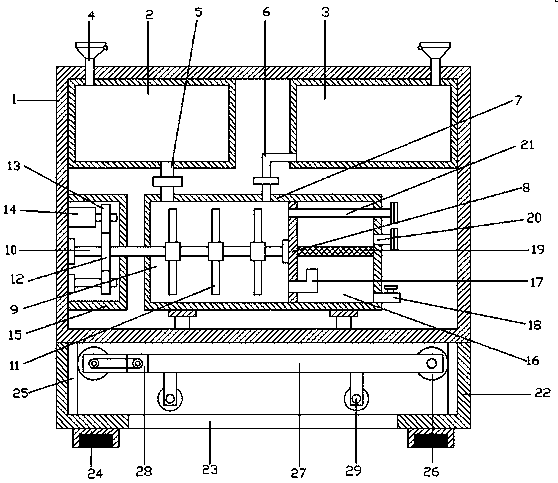

1.一种污水处理用便捷式酸碱中和设备，包括连接框(1)，所述连接框(1)顶部左右两端设置有酸性溶液存储腔(2)和碱性溶液存储腔(3)，所述酸性溶液存储腔(2)和碱性溶液存储腔(3)下侧分别设置有酸性溶液排液管(5)和碱性溶液排液管(6)，所述酸性溶液排液管(5)和碱性溶液排液管(6)上均安装有电磁阀，所述酸性溶液排液管(5)和碱性溶液排液管(6)下侧设置有处理腔(7)，所述连接框(1)下侧设置有底座(22)，所述底座(22)下端设置有开口(23)，所述开口(23)下侧外端社会有支撑座(24)，所述支撑座(24)内部下端镶嵌有摩擦垫，其特征在于，所述底座(22)内部左右两侧上安装有齿条(25)，所述齿条(25)内侧啮合有第三齿轮(26)，所述第三齿轮(26)外侧通过连接轴与连接板(27)进行连接，所述连接板(27)左端镶嵌有第二电机(28)，所述第二电机(28)通过皮带与左侧的第三齿轮(26)上的连接轴进行连接，所述连接板(27)下侧四角设置有滚轮(29)。
2.根据权利要求1所述的一种污水处理用便捷式酸碱中和设备，其特征在于，所述酸性溶液存储腔(2)和碱性溶液存储腔(3)上侧外端均设置有加料管(4)，所述加料管(4)上侧安装有封口塞。
3.根据权利要求1所述的一种污水处理用便捷式酸碱中和设备，其特征在于，所述处理腔(7)内部右端设置有隔板(8)，所述隔板(8)将处理腔(7)左侧分割成搅拌腔(9)。
4.根据权利要求3所述的一种污水处理用便捷式酸碱中和设备，其特征在于，所述搅拌腔(9)左侧设置有保护罩(15)，所述保护罩(15)设置在连接框(1)的左侧壁上，所述保护罩(15)内部上端设置有第一电机(14)，所述第一电机(14)右端安装有第二齿轮(13)，所述第二齿轮(13)下侧啮合有第一齿轮(12)。
5.根据权利要求4所述的一种污水处理用便捷式酸碱中和设备，其特征在于，所述第一齿轮(12)内部设置有搅拌轴(10)，所述搅拌轴(10)左右两侧分别通过轴承座与连接框(1)的左侧壁和隔板(8)进行连接，位于搅拌腔(9)内部的搅拌轴(10)上通过安装套分别连接有搅拌杆(11)。
6.根据权利要求5所述的一种污水处理用便捷式酸碱中和设备，其特征在于，所述隔板(8)右侧设置有沉淀腔(16)，所述沉淀腔(16)和搅拌腔(9)之间通过连接管(17)进行接通，所述沉淀腔(16)内部中部设置有过滤网(19)，所述过滤网(19)上侧右端设置有出水管(20)，所述出水管(20)上侧设置有进水管(21)，所述进水管(21)左侧与搅拌腔(9)进行连接。
7.根据权利要求6所述的一种污水处理用便捷式酸碱中和设备，其特征在于，所述沉淀腔(16)右侧下端设置有排渣管(18)。
说明书
一种污水处理用便捷式酸碱中和设备
技术领域
本发明涉及一种环保领域，具体是一种污水处理用便捷式酸碱中和设备。
背景技术
环境保护(简称环保)是在个人、组织或政府层面，为大自然和人类福祉而保护自然环境的行为，指人类为解决现实或潜在的环境问题，协调人类与环境的关系，保障经济社会的可持续发展而采取的各种行动的总称。其方法和手段有工程技术的、行政管理的，也有法律的、经济的、宣传教育的等。保护环境是人类有意识地保护自然资源并使其得到合理的利用，防止自然环境受到污染和破坏;对受到污染和破坏的环境做好综合的治理，以创造出适合于人类生活、工作的环境，协调人与自然的关系，让人们做到与自然和谐相处的概念。
当前公布的中国专利公告号为CN107973445A的一种污水处理用酸碱中和设备，虽然可以进行酸碱中和，但是设备无法进行移动，这样人们使用起来就会十分的麻烦。因此，本领域技术人员提供了一种污水处理用便捷式酸碱中和设备，以解决上述背景技术中提出的问题。
发明内容
本发明的目的在于提供一种污水处理用便捷式酸碱中和设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种污水处理用便捷式酸碱中和设备，包括连接框，所述连接框顶部左右两端设置有酸性溶液存储腔和碱性溶液存储腔，所述酸性溶液存储腔和碱性溶液存储腔下侧分别设置有酸性溶液排液管和碱性溶液排液管，所述酸性溶液排液管和碱性溶液排液管上均安装有电磁阀，所述酸性溶液排液管和碱性溶液排液管下侧设置有处理腔，所述连接框下侧设置有底座，所述底座下端设置有开口，所述开口下侧外端社会有支撑座，所述支撑座内部下端镶嵌有摩擦垫，所述底座内部左右两侧上安装有齿条，所述齿条内侧啮合有第三齿轮，所述第三齿轮外侧通过连接轴与连接板进行连接，所述连接板左端镶嵌有第二电机，所述第二电机通过皮带与左侧的第三齿轮上的连接轴进行连接，所述连接板下侧四角设置有滚轮。
作为本发明进一步的方案：所述酸性溶液存储腔和碱性溶液存储腔上侧外端均设置有加料管，所述加料管上侧安装有封口塞，可以方便添加溶液。
作为本发明进一步的方案：所述处理腔内部右端设置有隔板，所述隔板将处理腔左侧分割成搅拌腔，方便污水的处理。
作为本发明进一步的方案：所述搅拌腔左侧设置有保护罩，所述保护罩设置在连接框的左侧壁上，所述保护罩内部上端设置有第一电机，所述第一电机右端安装有第二齿轮，所述第二齿轮下侧啮合有第一齿轮，方便设备进行搅拌处理。
作为本发明进一步的方案：所述第一齿轮内部设置有搅拌轴，所述搅拌轴左右两侧分别通过轴承座与连接框的左侧壁和隔板进行连接，位于搅拌腔内部的搅拌轴上通过安装套分别连接有搅拌杆，可以有效地保证溶液的均匀混合。
作为本发明进一步的方案：所述隔板右侧设置有沉淀腔，所述沉淀腔和搅拌腔之间通过连接管进行接通，所述沉淀腔内部中部设置有过滤网，所述过滤网上侧右端设置有出水管，所述出水管上侧设置有进水管，所述进水管左侧与搅拌腔进行连接，可以使酸碱中和反应过滤后产生的杂质进行过滤。
作为本发明再进一步的方案：所述沉淀腔右侧下端设置有排渣管，方便杂质的排出。
与现有技术相比，本发明的有益效果是：本发明通过进水管21向处理器7内部的搅拌腔9添加污水，然后通过酸性溶液排液管5和碱性溶液排液管6排出相对应的酸性溶液或者碱性溶液，这样可以有效地进行酸碱中和反应;通过第一电机14带动第二齿轮13旋转，由于第二齿轮13和第一次临12啮合，这样带动搅拌轴10和搅拌杆9进行旋转搅拌，这样可以使相对应的酸性溶液或者碱性溶液与污水进行均匀混合，这样可以有效地加快污水的酸碱中和处理;通过沉淀腔16内部的过滤网，可以有效地将反应后的杂质进行过滤处理，这样可以方便杂质的处理;通过第二电机28带动第三齿轮28进行旋转，这样带动连接板28和下侧安装的滚轮29向下移动，待到滚轮29接触地面，支撑座24离开地面之后，这样可以有效地方便了设备的移动，从而方便了设备的使用。
