申请日2018.07.02
公开(公告)日2018.12.11
IPC分类号C02F1/461; C02F9/06
摘要
本发明涉及一种电化学水处理系统及方法，该系统包括依次连通的电解池、水泵和过滤池，水泵的进水端与电解池的出水口连通，水泵的出水端与过滤池的进水口连通。废水在电解池中经过电解后，通过水泵输送至过滤池，经过过滤池中过滤膜的过滤，从过滤池的出水口排出。本发明的一种电化学水处理系统及方法，在电解池后增加过滤池，对电解后的废水进行进一步的过滤处理，大幅提高了处理后排出水的水质，通过发射超声波清除电极上附着的沉淀物，以及采用反冲洗装置对过滤膜进行冲洗，保证系统持续高效率处理工业废水。
权利要求书

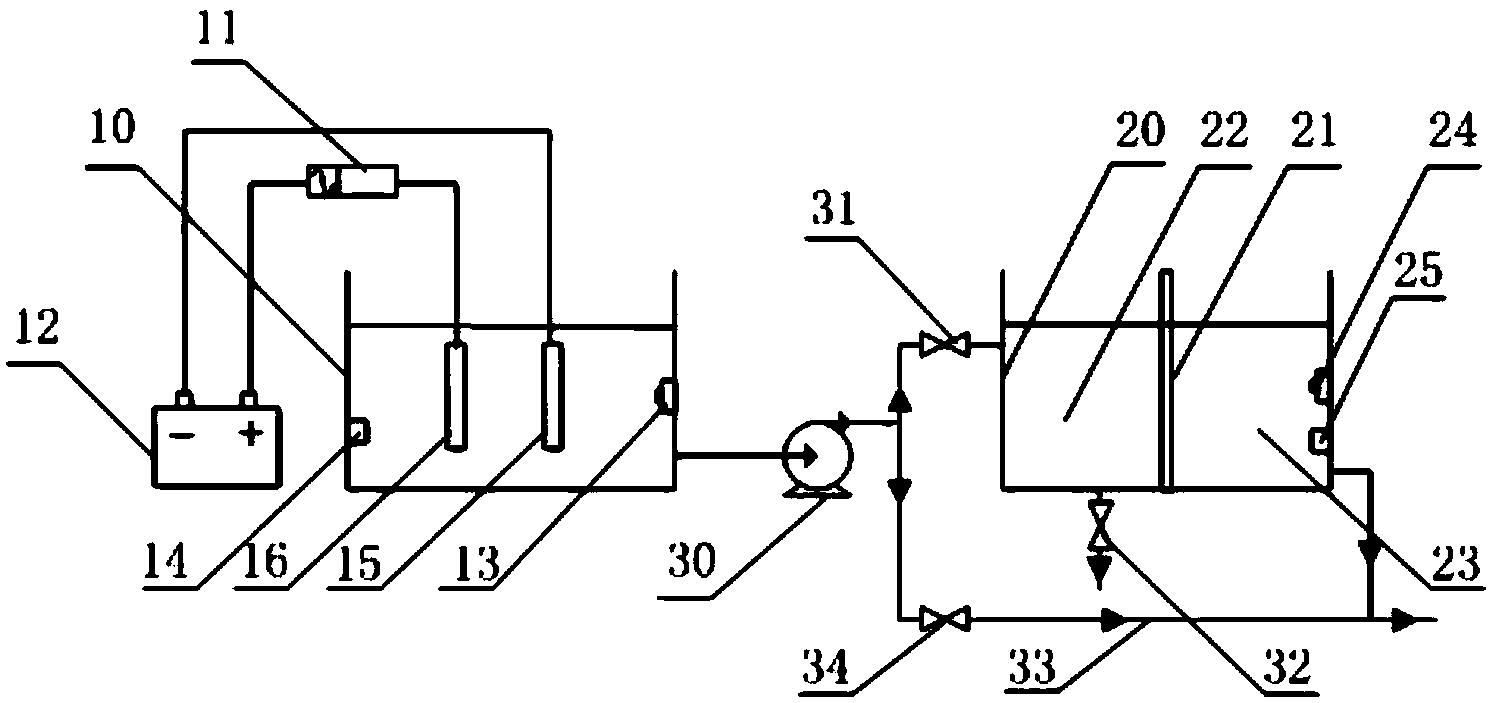

1.一种电化学水处理系统，其特征在于，所述系统包括依次连通的电解池(10)、水泵(30)和过滤池(20);
所述电解池(10)内设置有电极，所述电极通过继电器(11)与直流电源(12)电连接，所述电解池(10)的侧壁上设置有超声波发生器(13)，所述水泵(30)的出水端与所述过滤池(20)的进水口之间设置有第一电磁阀(31)，所述水泵(30)、所述继电器(11)、所述超声波发生器(13)和所述第一电磁阀(31)分别与主控制器电连接;
所述主控制器用于：
控制所述继电器(11)接通，使所述电解池(10)中的废水进行电解;
周期性控制所述超声波发生器(13)发射超声波，清除附着在所述电极上的沉淀物;
控制所述水泵(30)运转并打开所述第一电磁阀(31)，将所述电解池(10)中电解后的废水输送至所述过滤池(20)进行过滤。
2.根据权利要求1所述的电化学水处理系统，其特征在于，所述过滤池内设置有过滤膜(21)，所述过滤膜(21)将所述过滤池(20)分隔成第一区域(22)和第二区域(23)，所述过滤池(20)的进水口和出水口分别位于所述第一区域(22)和所述第二区域(23)的侧壁上，所述第二区域(23)的侧壁上安装有用于清除所述过滤膜(21)上沉淀物的反冲洗装置(24)，所述反冲洗装置(24)与所述主控制器电连接。
3.根据权利要求2所述的电化学水处理系统，其特征在于，所述第一区域(22)的底部设置有排污口，所述排污口处安装有用于排放所述第一区域(22)内累积的沉淀物的第二电磁阀(32)，所述第二电磁阀(32)与所述主控制器电连接。
4.根据权利要求3所述的电化学水处理系统，其特征在于，位于所述第二区域(23)的出水口的上方设置有液位传感器(25)，所述液位传感器(25)与所述主控制器电连接。
5.根据权利要求1-4任一项所述的电化学水处理系统，其特征在于，所述电解池(10)内还设置有水质检测传感器(14)，所述水质检测传感器(14)与所述主控制器电连接。
6.根据权利要求1-4任一项所述的电化学水处理系统，其特征在于，所述水泵(30)的出水端还与所述过滤池(20)的出水口连通，所述水泵(30)的出水端与所述过滤池(20)的出水口之间设置有用于排放所述电解池(10)中符合排放标准的废水的第三电磁阀(34)，所述第三电磁阀(34)与所述主控制器电连接。
7.一种电化学水处理方法，其特征在于，其采用权利要求1至6任一项所述的电化学水处理系统，所述方法包括：
步骤1：控制继电器(11)接通，使电解池(10)中的废水进行电解;
步骤2：周期性控制超声波发生器(13)发射超声波，清除附着在电极上的沉淀物;
步骤3：控制水泵(30)运转并打开第一电磁阀(31)，将电解池(10)中电解后的废水输送至过滤池(20)进行过滤。
8.根据权利要求7所述的电化学水处理方法，其特征在于，所述方法在所述步骤3之后还包括：
当检测到过滤池(20)中经过过滤膜(21)过滤后的废水全部流出时，控制反冲洗装置(24)对过滤膜(21)进行冲洗;
打开第二电磁阀(32)，使累积在第一区域(22)的沉淀物从第一区域(22)的排污口排出。
9.根据权利要求8所述的电化学水处理方法，其特征在于，所述检测到过滤池(20)中经过过滤膜(21)过滤后的废水全部流出的具体实现为，根据液位传感器(25)检测的过滤池(20)中的水位高度判断过滤池(20)中的废水是否全部流出。
10.根据权利要求7-9任一项所述的电化学水处理方法，其特征在于，所述方法还包括：
接收水质检测传感器(14)检测的电解池(10)中的水质数据，并与预设的水质参数对比;
当检测到电解池(10)中的水质符合排放标准时，关闭第一电磁阀(31)，打开第三电磁阀(34)，并控制水泵(30)运转将电解池(10)中的废水直接排出。
说明书
一种电化学水处理系统及方法
技术领域
本发明涉及水处理技术领域，尤其涉及一种电化学水处理系统及方法。
背景技术
随着工业的进步和社会的发展，水污染的问题日益严重，其中废水中常含有重金属和有毒物质，对环境的污染极大。现有技术中，常采用电化学水处理技术处理废水，以废水为电解质，在废水中通入电流，对废水进行电解，使污染物在电极上发生氧化还原反应，降解有机污染物，同时使金属离子形成沉淀析出。但是以这种方式处理后排放出去的废水的水质差，并且在水处理过程中，电极上会附着大量的沉淀物，当沉淀物累积到一定厚度时，系统处理废水的效率会急剧下降。
发明内容
为了提高处理后排放出去的废水的水质，使其达到排放标准，并保证系统持续高效率处理废水，本发明提供一种电化学水处理系统及方法。
本发明解决上述技术问题的技术方案如下：
第一方面，本发明实施例提供了一种电化学水处理系统，所述系统包括依次连通的电解池、水泵和过滤池。
所述电解池内设置有电极，所述电极通过继电器与直流电源电连接，所述电解池的侧壁上设置有超声波发生器，所述水泵的出水端与所述过滤池的进水口之间设置有第一电磁阀，所述水泵、所述继电器、所述超声波发生器和所述第一电磁阀分别与主控制器电连接。
所述主控制器用于：
控制所述继电器接通，使所述电解池中的废水进行电解。
周期性控制所述超声波发生器发射超声波，清除附着在所述电极上的沉淀物。
控制所述水泵运转并打开第一电磁阀，将所述电解池中电解后的废水输送至所述过滤池进行过滤。
第二方面，本发明提供了一种电化学水处理方法，所述方法包括：
步骤1：控制继电器接通，使电解池中的废水进行电解。
步骤2：周期性控制超声波发生器发射超声波，清除附着在电极上的沉淀物。
步骤3：控制水泵运转并打开第一电磁阀，将电解池中电解后的废水输送至过滤池进行过滤。
本发明的一种电化学水处理系统及方法的有益效果是：在电解池的废水中通入电流，对废水进行电解，使污染物在电极上发生氧化还原反应，将有毒物质转化为毒性较小的物质，并使金属等离子形成沉淀析出，同时通过超声波发生器发射超声波清除附着在电极上的沉淀物，保证电极持续高效率处理废水。在电解池后增加过滤池，通过水泵将电解后的废水输送至过滤池进行进一步的过滤处理，大幅提高了处理后排放出去的废水的水质。整个系统采用自动化控制，工业废水处理能力强，处理效率高。
