申请日2018.07.03
公开(公告)日2019.02.12
IPC分类号C02F11/00
摘要
本实用新型公开了一种反应釜体以及污泥处理装置，涉及污泥处理技术领域。该反应釜体包括釜体组件和多个釜体支撑。多个釜体支撑呈环形阵列地安装于釜体组件上，釜体支撑包括连接件和支撑件，连接件的一侧与釜体组件固定连接，另一侧与支撑件固定连接，支撑件远离连接件的一端用于与地面抵持。与现有技术相比，本实用新型提供的反应釜体由于采用了与釜体组件连接的连接件以及对连接件进行支撑的支撑件，所以能够对釜体组件进行稳定的支撑，为污泥处理提供稳固可靠的净化场所，受力均匀，不易变形或者破损，坚韧牢固，实用性强。
权利要求书
1.一种反应釜体，其特征在于，包括釜体组件和多个釜体支撑，多个所述釜体支撑呈环形阵列地安装于所述釜体组件上，所述釜体支撑包括连接件和支撑件，所述连接件的一侧与所述釜体组件固定连接，另一侧与所述支撑件固定连接，所述支撑件远离所述连接件的一端用于与地面抵持。
2.根据权利要求1所述的反应釜体，其特征在于，所述连接件呈L形，所述连接件包括第一端板和第二端板，所述第一端板固定安装于所述第二端板上，且与所述第二端板垂直设置，所述第一端板与所述支撑件固定连接，所述第二端板与所述釜体组件固定连接。
3.根据权利要求2所述的反应釜体，其特征在于，所述第二端板呈弧形，所述第二端板与所述釜体组件的外侧壁贴合设置。
4.根据权利要求2所述的反应釜体，其特征在于，所述连接件还包括肋板，所述肋板的一侧与所述第一端板固定连接，另一侧与所述第二端板固定连接。
5.根据权利要求4所述的反应釜体，其特征在于，所述肋板的数量为两个，两个所述肋板平行间隔设置。
6.根据权利要求1所述的反应釜体，其特征在于，所述支撑件包括支撑本体和接地盘，所述支撑本体的一端与所述连接件固定连接，另一端与所述接地盘固定连接，所述接地盘用于与地面抵持。
7.根据权利要求6所述的反应釜体，其特征在于，所述支撑本体呈圆柱状，所述接地盘呈圆形，所述支撑本体的直径小于所述接地盘的直径。
8.根据权利要求1所述的反应釜体，其特征在于，所述釜体组件包括釜体本体和搅拌罐，所述搅拌罐连接于所述釜体本体的底部，所述釜体本体与所述搅拌罐组合形成容置空腔，所述连接件安装于所述釜体本体上。
9.根据权利要求8所述的反应釜体，其特征在于，所述搅拌罐呈弧形，所述搅拌罐的底部设置有出泥口，所述釜体本体的顶端设置有进泥口，所述进泥口通过所述容置空腔与所述出泥口连通。
10.一种污泥处理装置，其特征在于，包括反应釜体和压滤机，所述反应釜体包括釜体组件和多个釜体支撑，所述釜体组件与所述压滤机连接，多个所述釜体支撑呈环形阵列地安装于所述釜体组件上，所述釜体支撑包括连接件和支撑件，所述连接件的一侧与所述釜体组件固定连接，另一侧与所述支撑件固定连接，所述支撑件远离所述连接件的一端用于与地面抵持。
说明书
一种反应釜体以及污泥处理装置
技术领域
本实用新型涉及污泥处理技术领域，具体而言，涉及一种反应釜体以及污泥处理装置。
背景技术
污泥是城市污水处理厂处理污水过程中形成的一种副产物，是一种含水率极高的絮状泥粒，由污水中的悬浮物、微生物、微生物所吸附的物质以及微生物代谢活动产物等形成聚集体，含有大量有机质及氮、磷、钾等营养物质，还含有重金属、病原微生物等。污泥如处理不善将会造成严重的二次污染，成为污染源，但对其进行适当处理后则可作为一种资源加以利用。
目前国内处理市政污泥主要的技术为：土地卫生填埋、土地利用、焚烧、干化资源化利用、湿式氧化、超临界、生物发酵、物质提纯等技术，这些技术存在占地面积大、投资成本大、运行成本高、未达到环保要求等问题。
有鉴于此，设计制造出一种稳定牢固的反应釜体以及污泥处理装置特别是在工业生产中显得尤为重要。
实用新型内容
本实用新型的目的在于提供一种反应釜体，结构简单，能够为污泥处理提供稳固可靠的净化场所，受力均匀，不易变形或者破损，坚韧牢固，实用性强。
本实用新型的另一目的在于提供一种污泥处理装置，结构简单，能够为污泥处理提供稳固可靠的净化场所，受力均匀，不易变形或者破损，坚韧牢固，实用性强，性价比高。
本实用新型是采用以下的技术方案来实现的。
一种反应釜体，包括釜体组件和多个釜体支撑，多个釜体支撑呈环形阵列地安装于釜体组件上，釜体支撑包括连接件和支撑件，连接件的一侧与釜体组件固定连接，另一侧与支撑件固定连接，支撑件远离连接件的一端用于与地面抵持。
进一步地，连接件呈L形，连接件包括第一端板和第二端板，第一端板固定安装于第二端板上，且与第二端板垂直设置，第一端板与支撑件固定连接，第二端板与釜体组件固定连接。
进一步地，第二端板呈弧形，第二端板与釜体组件的外侧壁贴合设置。
进一步地，连接件还包括肋板，肋板的一侧与第一端板固定连接，另一侧与第二端板固定连接。
进一步地，肋板的数量为两个，两个肋板平行间隔设置。
进一步地，支撑件包括支撑本体和接地盘，支撑本体的一端与连接件固定连接，另一端与接地盘固定连接，接地盘用于与地面抵持。
进一步地，支撑本体呈圆柱状，接地盘呈圆形，支撑本体的直径小于接地盘的直径。

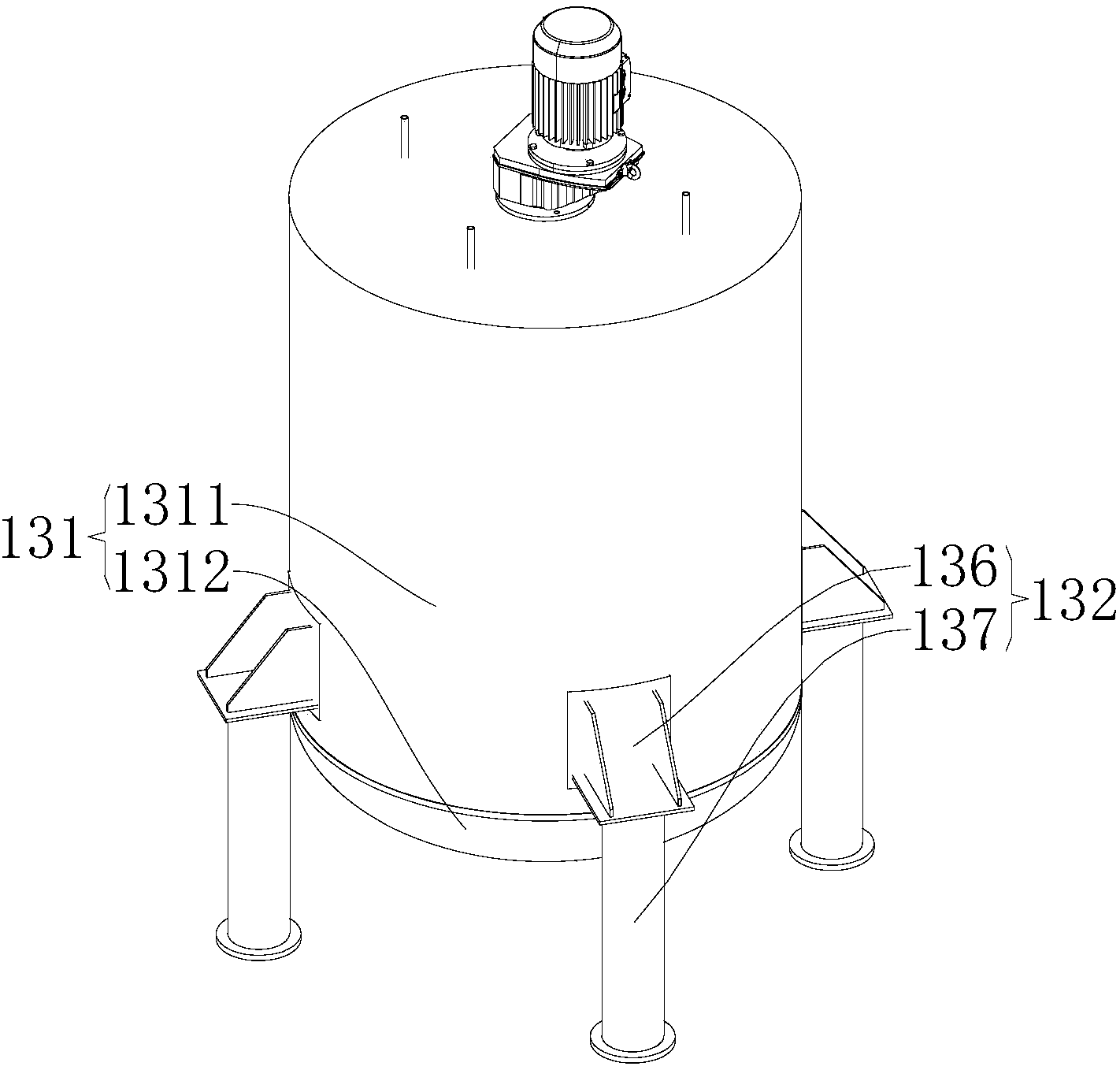

进一步地，釜体组件包括釜体本体和搅拌罐，搅拌罐连接于釜体本体的底部，釜体本体与搅拌罐组合形成容置空腔，连接件安装于釜体本体上。
进一步地，搅拌罐呈弧形，搅拌罐的底部设置有出泥口，釜体本体的顶端设置有进泥口，进泥口通过容置空腔与出泥口连通。
一种污泥处理装置，包括反应釜体和压滤机，反应釜体包括釜体组件和多个釜体支撑，釜体组件与压滤机连接，多个釜体支撑呈环形阵列地安装于釜体组件上，釜体支撑包括连接件和支撑件，连接件的一侧与釜体组件固定连接，另一侧与支撑件固定连接，支撑件远离连接件的一端用于与地面抵持。
本实用新型提供的反应釜体以及污泥处理装置具有以下有益效果：
本实用新型提供的反应釜体，多个釜体支撑呈环形阵列地安装于釜体组件上，釜体支撑包括连接件和支撑件，连接件的一侧与釜体组件固定连接，另一侧与支撑件固定连接，支撑件远离连接件的一端用于与地面抵持。与现有技术相比，本实用新型提供的反应釜体由于采用了与釜体组件连接的连接件以及对连接件进行支撑的支撑件，所以能够对釜体组件进行稳定的支撑，为污泥处理提供稳固可靠的净化场所，受力均匀，不易变形或者破损，坚韧牢固，实用性强。
本实用新型提供的污泥处理装置，包括反应釜体，结构简单，能够对釜体组件进行稳定的支撑，为污泥处理提供稳固可靠的净化场所，受力均匀，不易变形或者破损，坚韧牢固，实用性强，性价比高。
