申请日2018.07.03
公开(公告)日2019.02.12
IPC分类号C02F11/00; B01F7/16; B01F7/24
摘要
本实用新型提供了一种污泥收集箱，其内部设置有搅拌轴，在流出污泥收集箱时成为较为均匀的污泥，减少了设备的占地面积。其包括箱体，所述箱体的顶部设置有污泥入口，所述箱体的底部固装于安装支架，所述安装支架便于整个箱体的固定安装，所述箱体的内部长度方向上设置有两根搅拌轴，每根搅拌轴上分别安装有螺旋叶片，两根搅拌轴的位于所述箱体外部的输入端分别通过各自皮带轮、皮带连接对应的输入轴，所述输入轴连接有输入电机，所述输入电机固装于所述箱体的外部安装架上，所述箱体的长度方向一端的下部设置有输出管。
权利要求书
1.一种污泥收集箱，其特征在于：其包括箱体，所述箱体的顶部设置有污泥入口，所述箱体的底部固装于安装支架，所述安装支架便于整个箱体的固定安装，所述箱体的内部长度方向上设置有两根搅拌轴，每根搅拌轴上分别安装有螺旋叶片，两根搅拌轴的位于所述箱体外部的输入端分别通过各自皮带轮、皮带连接对应的输入轴，所述输入轴连接有输入电机，所述输入电机固装于所述箱体的外部安装架上，所述箱体的长度方向一端的下部设置有输出管。
2.如权利要求1所述的一种污泥收集箱，其特征在于：所述输出管的长度方向外端外凸于所述箱体，所述输出管内设置有输出螺旋，所述输出螺旋的外端连接有输出电机，所述输出管的位于所述箱体的外部位置设置有输出口，所述输出口连接外部输出连接管路，所述输出螺旋的内端深入所述箱体内部。
3.如权利要求2所述的一种污泥收集箱，其特征在于：所述箱体的长度方向一端内凹、并设置有所述外部安装架，所述输入电机固装于所述外部安装架，所述输入电机的输出端外接减速箱的输入端，所述减速箱的输出端连接所述输入轴，所述输入轴通过带轮结构连接对应的所述搅拌轴的对应皮带轮。
4.如权利要求1所述的一种污泥收集箱，其特征在于：两根所述搅拌轴分别位于所述箱体的下方的宽度方向两侧布置。
5.如权利要求1所述的一种污泥收集箱，其特征在于：所述箱体的上部敞口设置。
说明书
一种污泥收集箱
技术领域
本实用新型涉及污泥处理的技术领域，具体为一种污泥收集箱。
背景技术
现有技术中，污泥在处理过程中，需要放置到污泥收集箱然后通过泵将污泥吸出污泥收集箱，然后再经过搅拌机搅拌成为较均匀的污泥，其使得设备较为分散，且占地面积大。
发明内容
针对上述问题，本实用新型提供了一种污泥收集箱，其内部设置有搅拌轴，在流出污泥收集箱时成为较为均匀的污泥，减少了设备的占地面积。

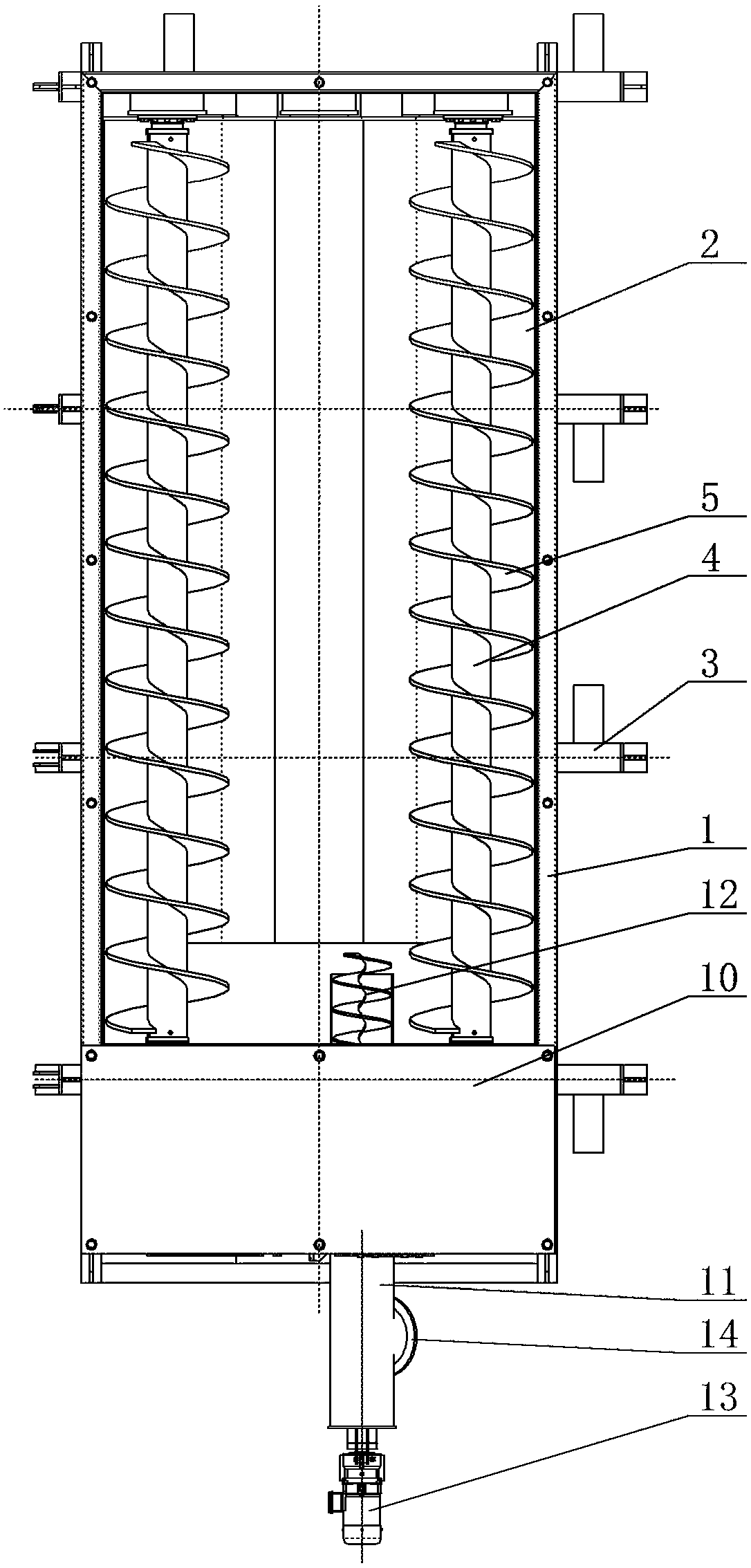

一种污泥收集箱，其特征在于：其包括箱体，所述箱体的顶部设置有污泥入口，所述箱体的底部固装于安装支架，所述安装支架便于整个箱体的固定安装，所述箱体的内部长度方向上设置有两根搅拌轴，每根搅拌轴上分别安装有螺旋叶片，两根搅拌轴的位于所述箱体外部的输入端分别通过各自皮带轮、皮带连接对应的输入轴，所述输入轴连接有输入电机，所述输入电机固装于所述箱体的外部安装架上，所述箱体的长度方向一端的下部设置有输出管。
其进一步特征在于：
所述输出管的长度方向外端外凸于所述箱体，所述输出管内设置有输出螺旋，所述输出螺旋的外端连接有输出电机，所述输出管的位于所述箱体的外部位置设置有输出口，所述输出口连接外部输出连接管路，所述输出螺旋的内端深入所述箱体内部;
所述箱体的长度方向一端内凹、并设置有所述外部安装架，所述输入电机固装于所述外部安装架，所述输入电机的输出端外接减速箱的输入端，所述减速箱的输出端连接所述输入轴，所述输入轴通过带轮结构连接对应的所述搅拌轴的对应皮带轮;
两根所述搅拌轴分别位于所述箱体的下方的宽度方向两侧布置，确保搅拌均匀;
优选地，所述箱体的上部敞口设置，便于污泥投放。
采用本实用新型后，污泥进入到箱体后，通过搅拌轴搅拌均匀、并输出螺旋搅拌输出，其无需再布置额外的用于污泥混合均匀的搅拌机;其内部设置有搅拌轴，在流出污泥收集箱时成为较为均匀的污泥，减少了设备的占地面积。
