申请日2018.07.04
公开(公告)日2018.11.13
IPC分类号C02F9/04; C01C1/02
摘要
本发明公开了一种工业炼油废水处理系统，涉及环境治理领域，包括污水管，污水管连接收集池，收集池连接格栅池，格栅池通过调节罐连接隔油池，隔油池连接污油池、污油池连接气浮池，气浮池连接氮吹脱池，氮吹脱池连接沉降池，沉降池连接监测池，监测池设排水管和循环管，循环管连接集水池，气浮池连接污泥池，污泥池连接沉降池，氮吹脱池分别连接压缩空气箱和吸收罐，隔油池连接出油管，出油管连接原油罐。本发明通过隔油池和调节罐对废水中的原油进行回收重新利用，以及通过氮吹脱池和吸收池对废水进行化学处理回收氨气，不仅对废水进行了净化处理还把可利用资源进行了回收，实现了变废为宝，实用性高。
权利要求书

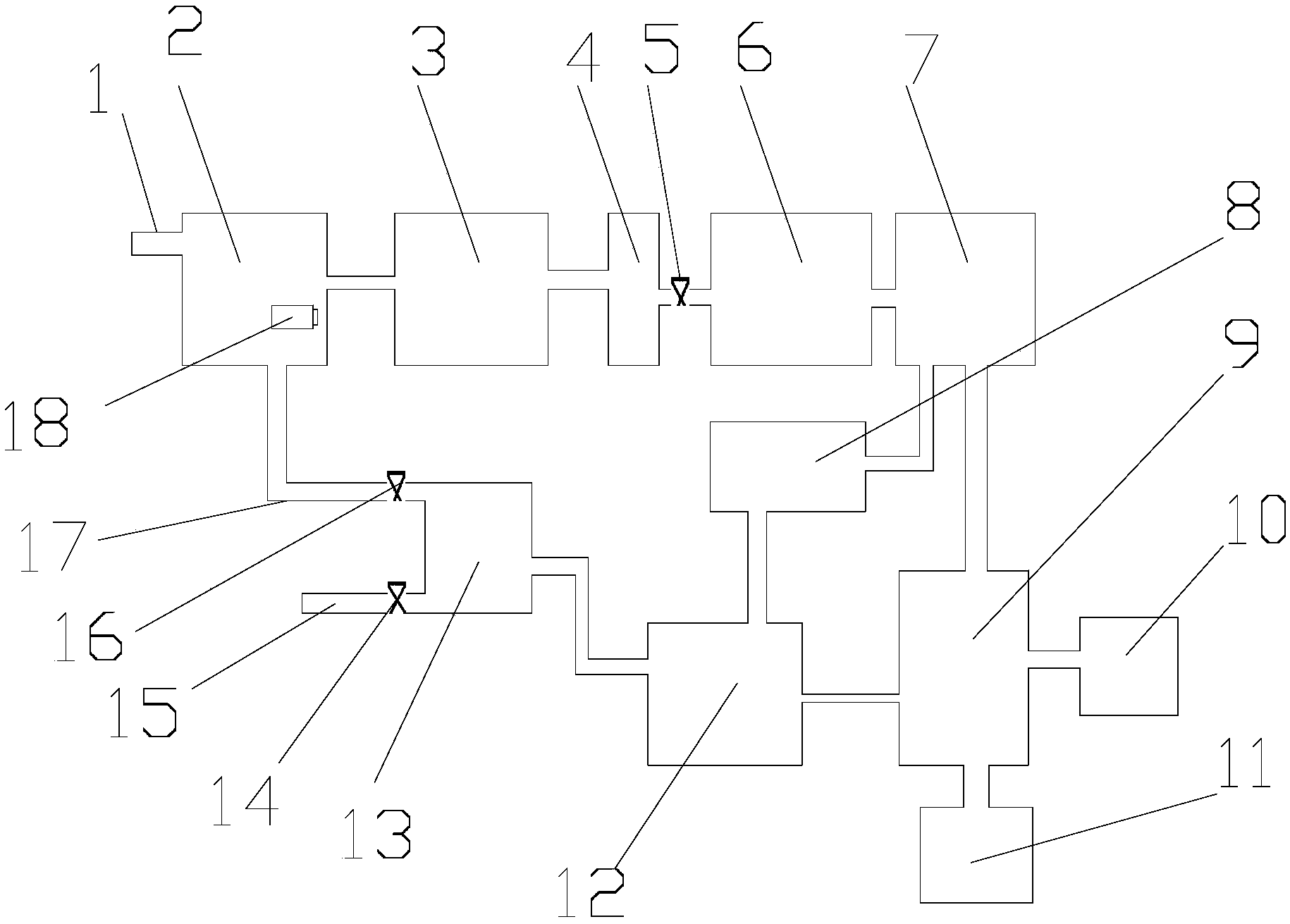

1.一种工业炼油废水处理系统，包括污水管，其特征在于：所述污水管连接收集池，所述收集池连接格栅池，所述格栅池通过调节罐连接隔油池，所述隔油池连接污油池，所述污油池连接气浮池，所述气浮池连接氮吹脱池，所述氮吹脱池连接沉降池，所述沉降池连接监测池，所述监测池设排水管和循环管，所述循环管连接集水池，所述气浮池连接污泥池，所述污泥池连接沉降池，所述氮吹脱池分别连接压缩空气箱和吸收罐，所述隔油池连接出油管，所述出油管连接原油罐。
2.根据权利要求1所述的一种工业炼油废水处理系统，其特征在于：所述隔油池与出油管连接处设出油阀门，所述隔油池的液位低于出油管高点，所述隔油池液位高于所述出油管低点。
3.根据权利要求1所述的一种工业炼油废水处理系统，其特征在于：所述调节罐出口处设出口阀门。
4.根据权利要求1所述的一种工业炼油废水处理系统，其特征在于：所述沉降池采用竖流式沉淀池。
5.根据权利要求1所述的一种工业炼油废水处理系统，其特征在于：所述集水池设自动泵。
6.根据权利要求1所述的一种工业炼油废水处理系统，其特征在于：所述调节罐内设收油器，所述收油器连接收油管，所述收油管连接原油罐。
7.根据权利要求1所述的一种工业炼油废水处理系统，其特征在于：所述排水管设排水阀门，所述循环管设循环阀门。
说明书
一种工业炼油废水处理系统
技术领域
本发明涉及环境治理领域，具体涉及一种工业炼油废水处理系统。
背景技术
我国水资源贫乏而且地表水污染严重，工业废水是影响地表水环境的重要因素之一，炼油废水就是工业废水的一种，在炼油的过程中，油产品的冶炼制造和提取加工以及油品水洗都会产生废水，炼油废水中有机物多，难降解，毒性大，成为水污染的重要因素，所以炼油废水的处理成为急需解决的问题。
发明内容
本发明的主要目的在于提供一种工业废水处理装置，用于解决背景技术中的问题。
为实现上述目的，本发明采取的技术方案为：
一种工业炼油废水处理系统，包括污水管，污水管连接收集池，收集池连接格栅池，格栅池通过调节罐连接隔油池，隔油池连接污油池、污油池连接气浮池，气浮池连接氮吹脱池，氮吹脱池连接沉降池，沉降池连接监测池，监测池设排水管和循环管，循环管连接集水池，气浮池连接污泥池，污泥池连接沉降池，氮吹脱池分别连接压缩空气箱和吸收罐，隔油池连接出油管，出油管连接原油罐。
优选的，隔油池与出油管连接处设出油阀门，隔油池的液位低于出油管高点，液位高于出油管低点。
优选的，调节罐出口处设出口阀门，通过调节出口阀门调节出口流量进而控制调节罐的液位，保证系统水量的正常运转。
优选的，沉降池采用竖流式沉淀池，利用重力沉降的作用将密度比水大的悬浮颗粒从水中去除。
优选的，集水池设自动泵，用来把污水打进格栅池中。
优选的，调节罐内设收油器，收油器连接收油管，收油管连接原油罐进行回收。
优选的，排水管设排水阀门，循环管设循环阀门，监测室对水进行监测，当水达到排放标准时，打开排水阀门使水通过排水管流出，当水未达到排放标准时，打开循环阀门，使水通过循环管流进集水池重新进行处理。
本发明的工作原理是：废水通过污水管进入到集水池，通过自动泵把废水打进格栅池，通过格栅池将水中不溶性大颗粒物杂质除去，然后废水进入调节罐，调节罐内的环形收油器把浮在水面上的可浮油刮进环形收油管内，调节罐通过调节出口阀门控制废水流量把废水流进隔油池中，隔油池上的隔油泵把水面上的黑油刮进收油管，然后隔油池内的废水在流进气浮池，将废水中的可溶性油和细小杂质去除，再接着废水到氮吹脱池，压缩空气箱向氮吹脱池内排压缩空气，使废水和压缩空气反应，产生氨气，连接吸收池，产生氨水回收，氮吹脱池内的水流进沉降池进行沉降，沉降池内的污泥处理进污泥池，沉降后的水流进监测室，监测室对水进行监测，当水达到排放标准时，打开排水阀门使水通过排水管流出，当水未达到排放标准时，打开循环阀门，使水通过循环管流进集水池重新进行处理。
与传统技术相比，本发明产生的有益效果是：通过隔油池和调节罐对废水中的原油进行回收重新利用，以及通过氮吹脱池和吸收池对废水进行化学处理回收氨气，不仅对废水进行了净化处理还把可利用资源进行了回收，实现了变废为宝，实用性高。
