申请日2018.07.04
公开(公告)日2018.10.23
IPC分类号H02H7/08; H02P27/04
摘要
本发明涉及一种重介速沉水处理控制电路，包括控制电源及与控制电源连接的主控制电路、主回路电路、回路保护控制电路、组合变频器控制电路、传感器接口电路。该重介速沉水处理控制电路功能齐全、占地少，减少了设备互联，安装维护简单，对水处理电机保护功能完备，水处理工艺流程完备，自动化程度高，操作简单，成本低。
权利要求书
1.一种重介速沉水处理控制电路，其特征在于：包括控制电源及与控制电源连接的主控制电路、主回路电路、回路保护控制电路、组合变频器控制电路、传感器接口电路;
所述控制电源控制变压器T1、辅助电源保护器D5、输出本安电源U1、开关电源U2连接组成;
所述主控制电路由控制器DK及与控制器DK连接的显示器DX、键盘S1、总急停按钮S3连接组成;
所述主回路电路包括组合起动器主回路电路和组合变频器主回路电路，所述组合起动器主回路电路包括多个回路，共用隔离换相开关QS1，各回路由真空接触器KM、电流互感器TA及过电压保护器F连接组成，所述组合变频器主回路电路包括多个回路，共用隔离开关QS2，各回路由输入滤波器LB、输入电抗器L1、变频器机芯BP及输出滤波器L0连接组成;
所述回路保护控制电路为多个，分别与组合起动器主回路电路的各回路连接，由保护器DZ、真空接触器KM、继电器K、运行状态输出端子XF1连接组成，所述保护器DZ与主控制电路的控制器DK连接;
所述组合变频器控制电路与组合变频器主回路电路连接，由保护器DZ4、继电器K、变频器机芯BP、急停按钮SB5，接线端子XF2连接组成，所述保护器DZ4与主控制电路的控制器DK连接;
所述传感器接口电路与主控制电路连接，由电流采集器D21、接线端子XB3连接组成，所述电流采集器D21与主控制电路的控制器DK连接。
2.根据权利要求1所述的重介速沉水处理控制电路，其特征在于：所述控制器DK通过CAN总线控制保护器DZ、DZ4的运行、并采集保护器DZ、DZ4的参数，通过CAN总线与电流采集器D21交换数据，采集键盘S1的状态并转换成对应的操作，并将状态信息发送到显示器DX上显示。
3.根据权利要求2所述的重介速沉水处理控制电路，其特征在于：所述组合起动器主回路电路包括12个回路，所述组合变频器主回路电路3个回路。
4.根据权利要求3所述的重介速沉水处理控制电路，其特征在于：所述回路保护控制电路为3个，每个回路保护控制电路分别控制4个组合起动器主回路电路，电流互感器TA的输出信号连接到保护器DZ，用于测量主回路电流，各回路的真空接触器KM的线圈通过220V接到保护器DZ，用于控制真空接触器KM吸合与断开，真空接触器KM的常开辅助接点接到保护器DZ，用于检测真空接触器KM的运行状态，每个组合起动器主回路电路的W相通过继电器K的常开接点、真空接触器KM的常闭接点接到保护器DZ，用于检测每个主回路的漏电闭锁状态，继电器K的线圈通过24V接到保护器DZ，用于控制继电器器K吸合与断开，真空接触器KM的运行状态输出到状态输出端子XF1，保护器DZ通过CANH、CANL端子接入CAN总线。
5.根据权利要求4所述的重介速沉水处理控制电路，其特征在于：所述各组合变频器主回路电路的W相通过继电器K的常开接点接到保护器DZ4，用于检测每个主回路的漏电闭锁状态，继电器K的线圈通过24V接到保护器DZ4，用于控制继电器K吸合与断开，急停按钮SB5接到变频器机芯BP的S2端子和保护器DZ4的合闸输出端子，变频器机芯BP的启停信号分别接到保护器DZ4，变频器机芯BP的状态信号分别接到保护器DZ4，各变频器机芯BP通过RS485总线接到保护器DZ4，电机温度检测输入接口接到变频器机芯BP的PT100和GND端子，变频器机芯BP的运行状态输出XF2接线端子，保护器DZ4通过CANH、CANL端子接入CAN总线。
6.根据权利要求1所述的重介速沉水处理控制电路，其特征在于：所述控制变压器T1输出2V、127V、220V电源，2V电源提供给回路保护控制电路的保护器DZ测量系统电压，127V电源给系统外其他电控箱提供电源，220V电源给输出本安电源U1、开关电源U2、控制器DK、真空接触器KM提供电源，输出本安电源U1输出DC24V给电流采集器D21提供电源，开关电源U2输出DC24V给保护器DZ、DZ4、显示器DX、继电器K提供电源。
7.根据权利要求1所述的重介速沉水处理控制电路，其特征在于：所述控制器DK上设置有RS485、CAN、以太网接口。
说明书
重介速沉水处理控制电路
技术领域：
本发明涉及煤矿安全技术领域，尤其涉及一种重介速沉水处理控制电路。
背景技术：
重介速沉水处理系统是一种水处理方式，重介速沉水处理系统需要数量较多的电机、传感器、电压等级，需要较多台的变频器、电磁起动器、电控箱，设备之间互联互控，设备多、占用空间大、安装维护复杂、控制方式复杂、控制不灵活。
发明内容：
本发明的目的是针对现有技术的缺陷，提供一种占用空间小、控制简单灵活、安全可靠的重介速沉水处理控制电路。

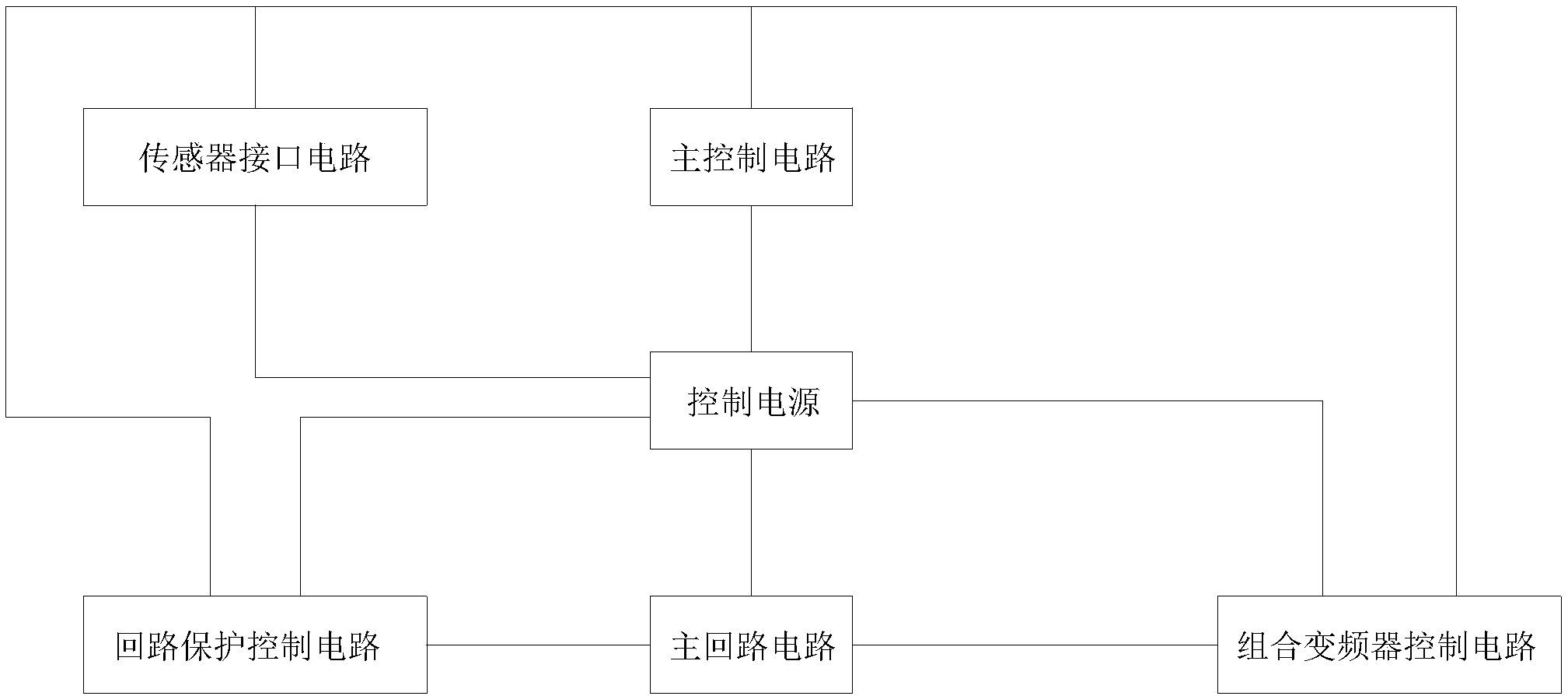

本发明是通过如下技术方案实现的：一种重介速沉水处理控制电路，包括控制电源及与控制电源连接的主控制电路、主回路电路、回路保护控制电路、组合变频器控制电路、传感器接口电路;
所述控制电源控制变压器T1、辅助电源保护器D5、输出本安电源U1、开关电源U2连接组成;
所述主控制电路由控制器DK及与控制器DK连接的显示器DX、键盘S1、总急停按钮S3连接组成;
所述主回路电路包括组合起动器主回路电路和组合变频器主回路电路，所述组合起动器主回路电路包括多个回路，共用隔离换相开关QS1，各回路由真空接触器KM、电流互感器TA及过电压保护器F连接组成，所述组合变频器主回路电路包括多个回路，共用隔离开关QS2，各回路由输入滤波器LB、输入电抗器L1、变频器机芯BP及输出滤波器L0连接组成;
所述回路保护控制电路为多个，分别与组合起动器主回路电路的各回路连接，由保护器DZ、真空接触器KM、继电器K、运行状态输出端子XF1连接组成，所述保护器DZ与主控制电路的控制器DK连接;
所述组合变频器控制电路与组合变频器主回路电路连接，由保护器DZ4、继电器K、变频器机芯BP、急停按钮SB5，接线端子XF2连接组成，所述保护器DZ4与主控制电路的控制器DK连接;
所述传感器接口电路与主控制电路连接，由电流采集器D21、接线端子XB3连接组成，所述电流采集器D21与主控制电路的控制器DK连接。
为了便于收集并显示数据，所述控制器DK通过CAN总线控制保护器DZ、DZ4的运行、并采集保护器DZ、DZ4的参数，通过CAN总线与电流采集器D21交换数据，采集键盘S1的状态并转换成对应的操作，并将状态信息发送到显示器DX上显示。
作为优选，所述组合起动器主回路电路包括12个回路，所述组合变频器主回路电路3个回路。当然，根据实际情况，也可相应增加或减少各回路的数量。
为了保证安全性，所述回路保护控制电路为3个，每个回路保护控制电路分别控制4个组合起动器主回路电路，电流互感器TA的输出信号连接到保护器DZ，用于测量主回路电流，各回路的真空接触器KM的线圈通过220V接到保护器DZ，用于控制真空接触器KM吸合与断开，真空接触器KM的常开辅助接点接到保护器DZ，用于检测真空接触器KM的运行状态，每个组合起动器主回路电路的W相通过继电器K的常开接点、真空接触器KM的常闭接点接到保护器DZ，用于检测每个主回路的漏电闭锁状态，继电器K的线圈通过24V接到保护器DZ，用于控制继电器器K吸合与断开，真空接触器KM的运行状态输出到状态输出端子XF1，保护器DZ通过CANH、CANL端子接入CAN总线。
为了保证安全性，所述各组合变频器主回路电路的W相通过继电器K的常开接点接到保护器DZ4，用于检测每个主回路的漏电闭锁状态，继电器K的线圈通过24V接到保护器DZ4，用于控制继电器K吸合与断开，急停按钮SB5接到变频器机芯BP的S2端子和保护器DZ4的合闸输出端子，变频器机芯BP的启停信号分别接到保护器DZ4，变频器机芯BP的状态信号分别接到保护器DZ4，各变频器机芯BP通过RS485总线接到保护器DZ4，电机温度检测输入接口接到变频器机芯BP的PT100和GND端子，变频器机芯BP的运行状态输出XF2接线端子，保护器DZ4通过CANH、CANL端子接入CAN总线。
为了保证电源输出的可靠性，所述控制变压器T1输出2V、127V、220V电源，2V电源提供给回路保护控制电路的保护器DZ测量系统电压，127V电源给系统外其他电控箱提供电源，220V电源给输出本安电源U1、开关电源U2、控制器DK、真空接触器KM提供电源，输出本安电源U1输出DC24V给电流采集器D21提供电源，开关电源U2输出DC24V给保护器DZ1、DZ4、显示器DX、继电器K提供电源。
作为优选，所述控制器DK上设置有RS485、CAN、以太网接口。
本发明的有益效果是：该重介速沉水处理控制电路功能齐全、占地少，减少了设备互联，安装维护简单，对水处理电机保护功能完备，水处理工艺流程完备，自动化程度高，操作简单，成本低。
