申请日2018.07.03
公开(公告)日2019.03.29
IPC分类号C12M1/00; C12M1/38; C12M1/34; C12M1/02
摘要
本实用新型提供了一种用于废水处理的耐盐反硝化菌的培养装置，属于废水处理领域。它解决了现有用于废水处理的耐盐反硝化菌的培养装置培养效率不高等问题。一种用于废水处理的耐盐反硝化菌的培养装置，包括培养箱和收集箱，培养箱和收集箱固定连接，培养箱和收集箱之间设置有阀门，阀门打开，培养箱和收集箱连通，培养箱内部设置有附着装置，附着装置用于菌体的附着，培养箱底部设置有进水口，进水口和进水管道连通，进水管道上设置有出水口一和回流口，收集箱设置有回流装置，回流装置包括出水口二和回流管，回流管与回流口连通，回流管道上设置有蠕动泵，培养箱上设置有补碱口。本实用新型具有使用简便等优点。
权利要求书
1.一种用于废水处理的耐盐反硝化菌的培养装置，其特征在于，包括培养箱(1)和收集箱(2)，所述的培养箱(1)和收集箱(2)固定连接，所述培养箱(1)和收集箱(2)之间设置有阀门(3)，阀门(3)打开，培养箱(1)和收集箱(2)连通，所述的培养箱(1)内部设置有附着装置(4)，所述的附着装置(4)用于菌体的附着，所述的培养箱(1)设置有进水口(5)，所述的进水口(5)和进水管道(6)连通，所述的进水管道(6)上设置有出水口一(7)和回流口(8)，所述的收集箱(2)设置有回流装置(9)，所述的回流装置(9)包括出水口二(10)和回流管(11)，所述的回流管(11)与回流口(8)连通，所述的回流管(11)道上设置有蠕动泵(12)，所述的培养箱(1)上设置有补碱口(13)。
2.根据权利要求1所述的一种用于废水处理的耐盐反硝化菌的培养装置，其特征在于，所述的附着装置(4)与培养箱(1)可拆卸连接，所述的附着装置(4)包括有盖板(14)、转轴(15)和多个附着支架(16)，所述的转轴(15)上设置有电机(22)，所述的电机(22)和盖板(14)固定连接，所述的转轴(15)带动附着支架(16)旋转。
3.根据权利要求2所述的一种用于废水处理的耐盐反硝化菌的培养装置，其特征在于，所述的转轴(15)上还设置有多个叶片(17)。
4.根据权利要求2所述的一种用于废水处理的耐盐反硝化菌的培养装置，其特征在于，所述的附着支架(16)呈圆形，所述的附着支架(16)设置有多个通过圆心的横杆(18)，所述的转轴(15)穿过圆心将多个附着支架(16)串联起来，所述的横杆(18)上装有载体(19)。
5.根据权利要求4所述的一种用于废水处理的耐盐反硝化菌的培养装置，其特征在于，所述的附着支架(16)上的载体(19)是球形塑料填料。
6.根据权利要求1所述的一种用于废水处理的耐盐反硝化菌的培养装置，其特征在于，所述的培养箱(1)还设置有温度控制器(20)和pH检测器(21)。
说明书

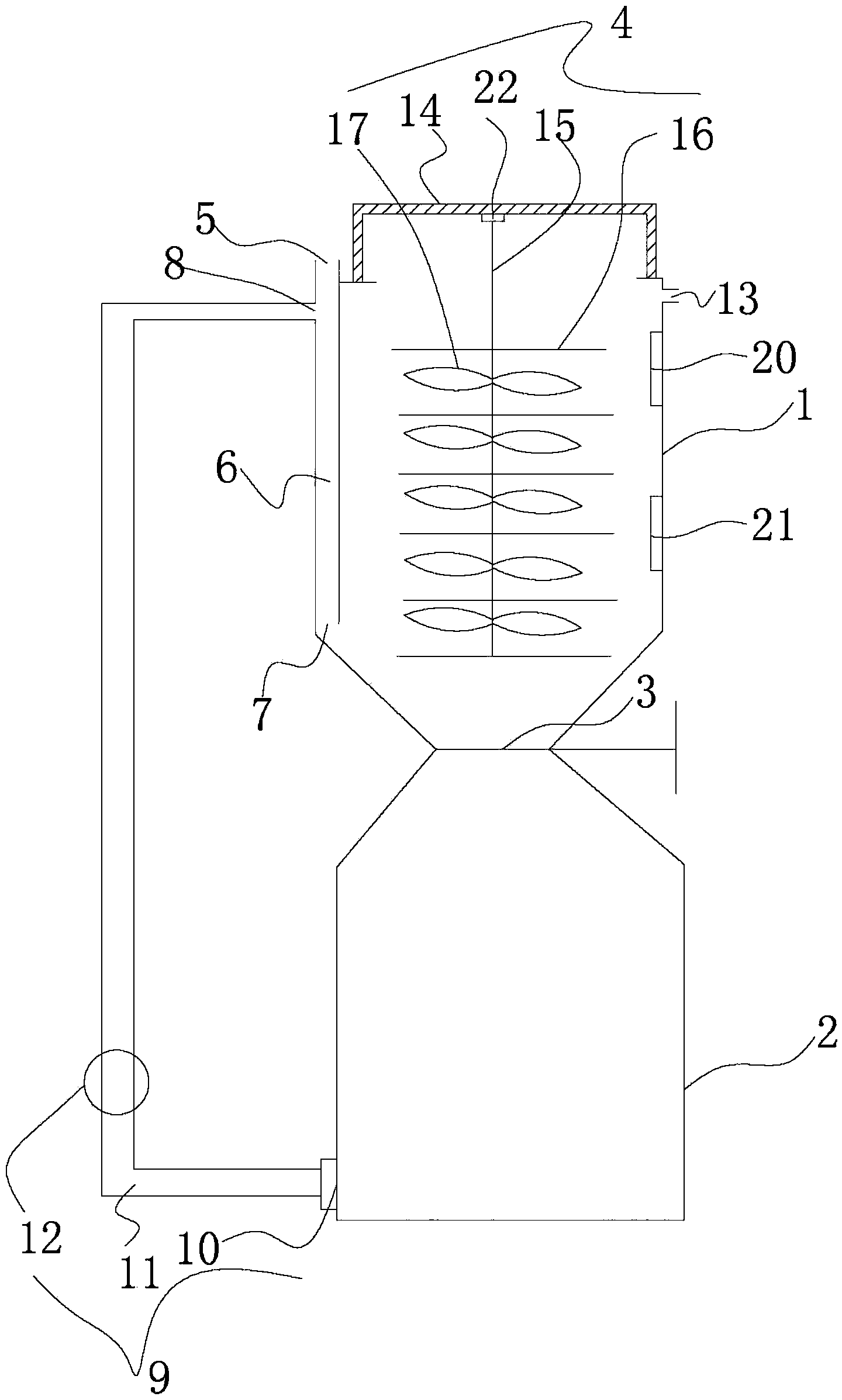

一种用于废水处理的耐盐反硝化菌的培养装置
技术领域
本实用新型属于废水处理技术领域，涉及一种用于废水处理的耐盐反硝化菌的培养装置。
背景技术
高盐废水一般是指总含盐质量分数至少1%的废水，海水代用等众多的工业实践过程中，含盐量有时甚至高达15%～30%，目前高盐废水产出途径和产量不断增加，废水水量以3%的年增长速率逐年增长，高含盐废水如果不能达标排放，则会污染地表、土壤、沿海和河口等，引发诸如富营养化等各种环境问题和生态问题。传统的反硝化细菌是一种能引起反硝化作用的细菌，多为异样、兼性厌氧细菌。
专利申请号为201710051575.X的专利公开了一种适用于废水处理的高密度耐盐反硝化菌剂制备方法，该方法使得能够培养出高密度耐盐反硝化菌，但同时由于在实际废水淘洗阶段，加入废水，淘洗掉不能进行反硝化，固着性差的菌体，但是在淘洗过程中由于水流的冲击较大，对菌体造成冲击，有一些菌体被水流冲走，并且把一些还没来得及固着上去的反硝化菌淘洗掉，这样导致菌体培养的效率不高，经济效益差。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种用于废水处理的耐盐反硝化菌的培养装置。
本实用新型的目的可通过下列技术方案来实现：一种用于废水处理的耐盐反硝化菌的培养装置，其特征在于，包括培养箱和收集箱，所述的培养箱和收集箱固定连接，所述培养箱和收集箱之间设置有阀门，阀门打开，培养箱和收集箱连通，所述的培养箱内部设置有附着装置，所述的附着装置用于菌体的附着，所述的培养箱底部设置有进水口，所述的进水口和进水管道连通，所述的进水管道上设置有出水口一和回流口，所述的收集箱设置有回流装置，所述的回流装置包括出水口二和回流管，所述的回流管与回流口连通，所述的回流管道上设置有蠕动泵，所述的培养箱上设置有补碱口。
本实用新型的工作原理：首先将耐盐反硝化菌种子液通过进水口一接种到培养箱内，然后进行富集培养，通过补碱口添加碱液，调节pH，这期间菌体在附着装置上附着或生长形成聚集体，并被截留，然后将实际含盐的工业废水通过进水管道，经过出水口一流入培养箱，先达到培养箱的底部，然后慢慢向上浸润附着装置，减少水流的冲击，同时一些没有固着上去的菌体也会掉落，和含盐的工业废水一起排入收集箱，通过回流装置将含盐工业废水在此回流到培养箱，再一次进行淘洗，能将还没来得及固着就淘洗掉的菌体，再一次进入培养箱，菌体会被附着装置截留，多次反复进行后，菌体的附着力大大的提高，且含盐废水也被反硝化，可以进行后续的工艺。
在上述的用于废水处理的耐盐反硝化菌的培养装置中，所述的附着装置与培养箱可拆卸连接，所述的附着装置包括有盖板、转轴和多个附着支架，所述的转轴上设置有电机，所述的电机和盖板固定连接，所述的转轴带动附着支架旋转。
在上述的用于废水处理的耐盐反硝化菌的培养装置中，所述的转轴上还设置有多个叶片。
在上述的用于废水处理的耐盐反硝化菌的培养装置中，所述的附着支架呈圆形，所述的附着支架设置有多个通过圆心的横杆，所述的转轴穿过圆心将多个附着支架串联起来，所述的横杆上装有载体。
在上述的用于废水处理的耐盐反硝化菌的培养装置中，所述的附着支架上的载体是球形塑料填料。
在上述的用于废水处理的耐盐反硝化菌的培养装置中，所述的培养箱还设置有温度控制器和pH检测器。
与现有技术相比，本实用新型具有以下优点：
1、本实用新型在淘洗阶段，水流的冲击力小，不会对菌体造成很大的冲击，且回流装置能够把一些还没来得及固着上去的反硝化菌再一次被截留固着，反复回流之后，菌体附着的效率大大提高，且含盐废水也被反硝化，可以进行后续的工艺，有较好的的经济效益。
2、本实用新型附着装置与培养箱可拆卸连接，附着装置包括有盖板、转轴和多个附着支架，转轴上设置有电机，电机和盖板固定连接，转轴带动附着支架旋转。转轴上还设置有多个叶片。附着装置与培养箱可拆卸连接，使得当附着装置上菌体不能在继续附着，达到饱和状态后，可取出附着装置，进行后续的保存，然后放入新的附着装置，继续培养。转轴带动叶片慢慢旋转，起到缓慢搅拌的作用，提高附着效率。
3、本实用新型附着支架呈圆形，附着支架设置有多个通过圆心的横杆，转轴穿过圆心将多个附着支架串联起来，横杆上装有载体。圆形的结构能装较多的载体。
4、本实用新型附着支架上的载体是球形塑料填料。球形的载体增加了大大增加了附着面积，提高了附着的效率。
