申请日2018.07.03
公开(公告)日2019.03.22
IPC分类号C02F9/10; C02F103/28
摘要
本实用新型公开了一种造纸车间废水回收利用装置，由中和料桶、蒸发桶和冷凝桶构成，所述中和料桶的顶端上设有废水接口，所述中和料桶侧端上分别设有中和剂投放口、pH值测试仪和蒸发桶衔接口，所述中和料桶内部设有过滤板，所述蒸发桶衔接口通过衔接管与蒸发桶内部密封连通，所述蒸发桶的桶体上设有加热控制器，所述蒸发桶顶端设有管体衔接端口，所述管体衔接端口通过蒸气传输管与冷凝桶内部密封连通，所述蒸发桶内部设有加热器，所述冷凝桶的桶体上设有引流端口，所述引流端口通过密封管与水质净化器连接。通过中和料桶的设计，从而使得蒸发气体更加纯净，同时也避免了化学成分的废水对蒸发桶进行腐蚀的情况发生。
权利要求书

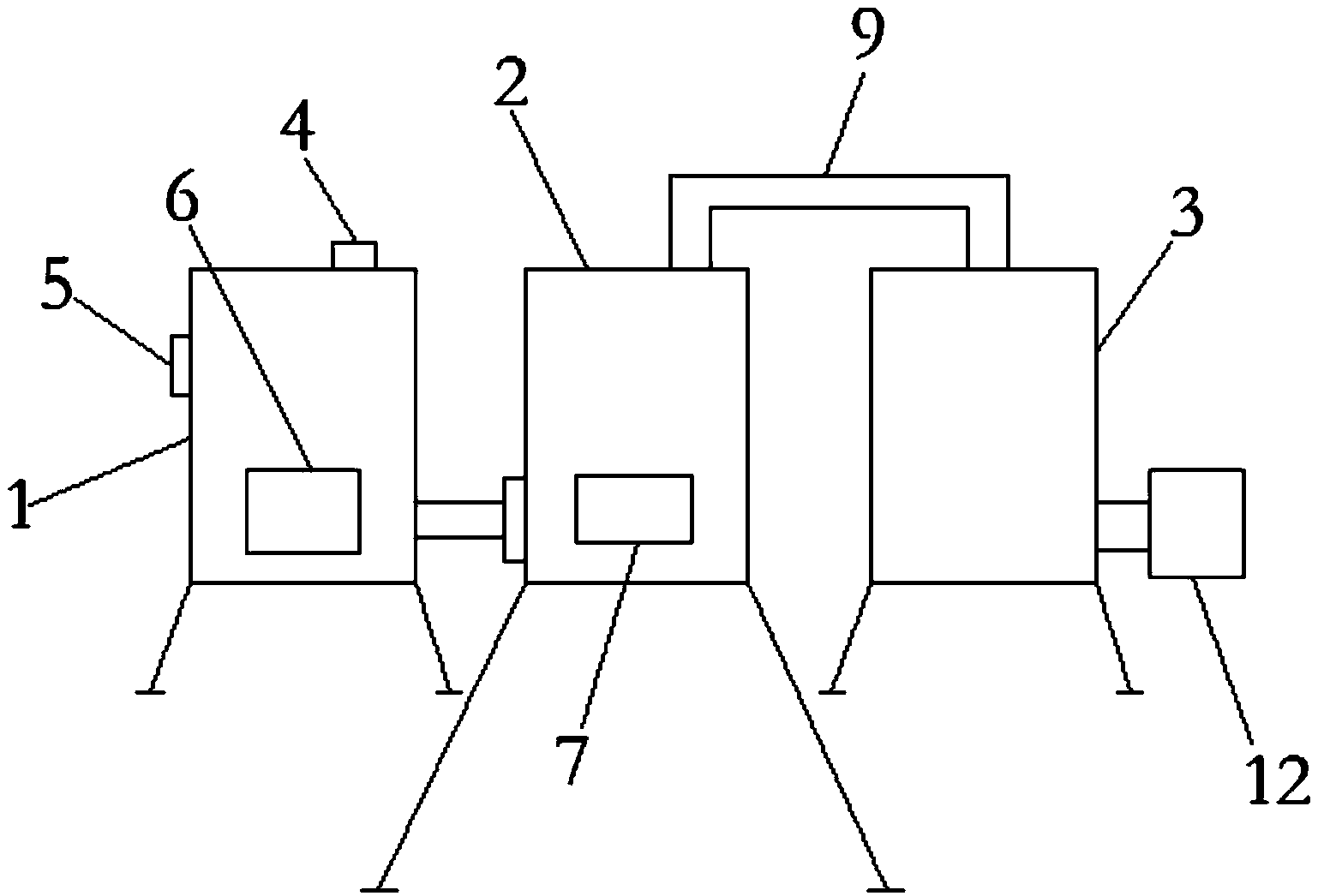

1.一种造纸车间废水回收利用装置，由中和料桶(1)、蒸发桶(2)和冷凝桶(3)构成，其特征在于：所述中和料桶(1)的顶端上设有废水接口(4)，所述中和料桶(1)侧端上分别设有中和剂投放口(5)、pH值测试仪(6)和蒸发桶衔接口，所述中和料桶(1)内部设有过滤板(8)，所述蒸发桶衔接口通过衔接管与蒸发桶(2)内部密封连通，所述蒸发桶(2)的桶体上设有加热控制器(7)，所述蒸发桶(2)顶端设有管体衔接端口(10)，所述管体衔接端口(10)通过蒸气传输管(9)与冷凝桶(3)内部密封连通，所述蒸发桶(2)内部设有加热器(11)，所述冷凝桶(3)的桶体上设有引流端口，所述引流端口通过密封管与水质净化器(12)连接，所述水质净化器(12)通过密封管与收集桶密封连通。
2.根据权利要求1所述的一种造纸车间废水回收利用装置，其特征在于：所述过滤板(8)的板体衔接端与中和料桶(1)的内壁焊接固定，所述过滤板(8)的板体上设有多个过滤通孔。
3.根据权利要求1所述的一种造纸车间废水回收利用装置，其特征在于：所述加热控制器(7)上设有加热按键，所述加热控制器(7)通过连接线与加热器(11)连接。
4.根据权利要求1所述的一种造纸车间废水回收利用装置，其特征在于：所述水质净化器(12)外部设有开关，所述水质净化器(12)内部设有紫外线灭菌灯和电路板，所述电路板通过连接线分别与开关和紫外线灭菌灯连接。
5.根据权利要求1所述的一种造纸车间废水回收利用装置，其特征在于：所述蒸气传输管(9)的管体外部设有海绵套，所述海绵套通过绳索缠绕固定于蒸气传输管(9)的管体上。
说明书
一种造纸车间废水回收利用装置
技术领域
本实用新型涉及工业废水回收设备技术领域，具体为一种造纸车间废水回收利用装置。
背景技术
造纸的废水回收属于工业废水回收，对于工业废水的处理，一般都采用蒸馏的方式，通过对蒸馏水二次净化，从而达到废水的回收和再利用的目的。
由于造纸过程中涉及化学剂的对纸体进行漂白缘故，废水里含有较多的化学元素，直接蒸馏的方式，容易造成蒸气中含有微量的化学成分，从而导致提纯不彻底的情况，同时对废水蒸馏后，一些化学物质会附着于蒸发桶的内壁上，在潮湿的蒸发桶内，容易对蒸发桶内壁进行腐蚀。为了解决上述问题，因此，我们提出了一种造纸车间废水回收利用装置。
实用新型内容
本实用新型的目的在于提供一种造纸车间废水回收利用装置，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种造纸车间废水回收利用装置，由中和料桶、蒸发桶和冷凝桶构成，所述中和料桶的顶端上设有废水接口，所述中和料桶侧端上分别设有中和剂投放口、pH值测试仪和蒸发桶衔接口，所述中和料桶内部设有过滤板，所述蒸发桶衔接口通过衔接管与蒸发桶内部密封连通，所述蒸发桶的桶体上设有加热控制器，所述蒸发桶顶端设有管体衔接端口，所述管体衔接端口通过蒸气传输管与冷凝桶内部密封连通，所述蒸发桶内部设有加热器，所述冷凝桶的桶体上设有引流端口，所述引流端口通过密封管与水质净化器连接，所述水质净化器通过密封管与收集桶密封连通。
作为本实用新型的一种优选实施方式，所述过滤板的板体衔接端与中和料桶的内壁焊接固定，所述过滤板的板体上设有多个过滤通孔。
作为本实用新型的一种优选实施方式，所述加热控制器上设有加热按键，所述加热控制器通过连接线与加热器连接。
作为本实用新型的一种优选实施方式，所述水质净化器外部设有开关，所述水质净化器内部设有紫外线灭菌灯和电路板，所述电路板通过连接线分别与开关和紫外线灭菌灯连接。
作为本实用新型的一种优选实施方式，所述蒸气传输管的管体外部设有海绵套，所述海绵套通过绳索缠绕固定于蒸气传输管的管体上。
与现有技术相比，本实用新型的有益效果如下：
通过中和料桶的设计，在废水流入中和料桶时，通过pH值测试仪对废水中的酸碱度进行测量，根据酸碱度通过中和剂投放口进行添加中和剂，对废水直接进行中和，对于中和后的废水再进行蒸发，从而使得蒸发气体更加纯净，同时也避免了化学成分的废水对蒸发桶进行腐蚀的情况发生。
