申请日2018.07.03
公开(公告)日2019.02.22
IPC分类号C02F1/50
摘要
本实用新型公开了一种工业废水处理设备用化学药剂添加槽,包括药箱，药箱内设有腔室，腔室的顶部内壁上开设有加药孔，所述腔室的底部内壁上开设有第一通孔，药箱的下方设有处理箱，处理箱的顶部固定安装有进药管，且进药管与处理箱的内部相连通，进药管的顶端延伸至第一通孔内，进药管的内壁上焊接有固定块，固定块的底部开设有凹槽，凹槽的顶部内壁上开设有第二通孔，腔室的顶部内壁上焊接有固定杆，固定杆的底端依次贯穿第一通孔和第二通孔并延伸至凹槽内。本实用新型原理明确，操作简单，实用方便，便于工作人员把化学药剂加入处理箱内，节省了投药时花费的时间，给工作人员的工作带来了便捷。

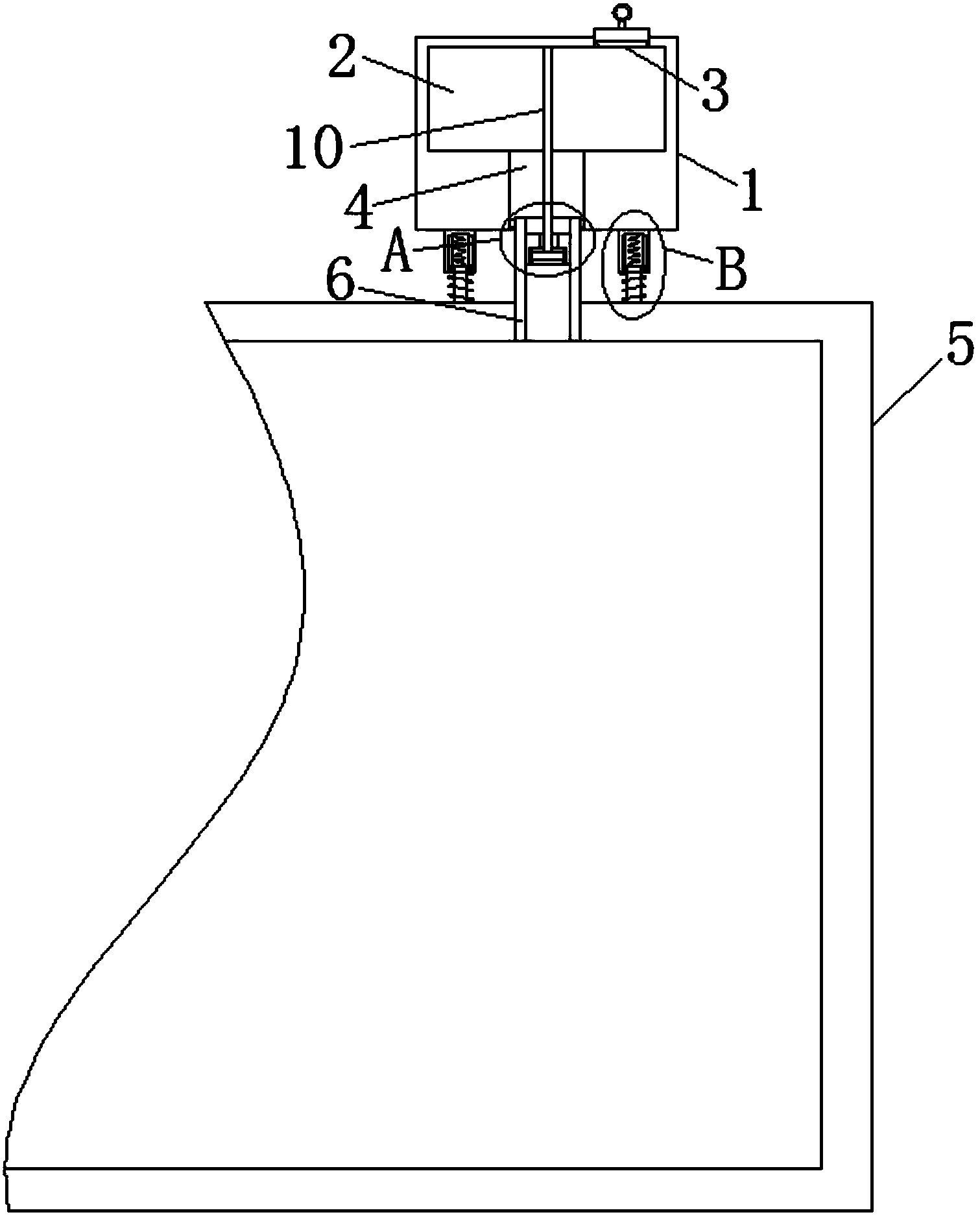

1.一种工业废水处理设备用化学药剂添加槽，包括药箱(1)，药箱(1)内设有腔室(2)，腔室(2)的顶部内壁上开设有加药孔(3)，其特征在于，所述腔室(2)的底部内壁上开设有第一通孔(4)，药箱(1)的下方设有处理箱(5)，处理箱(5)的顶部固定安装有进药管(6)，且进药管(6)与处理箱(5)的内部相连通，进药管(6)的顶端延伸至第一通孔(4)内，进药管(6)的内壁上焊接有固定块(7)，固定块(7)的底部开设有凹槽(8)，凹槽(8)的顶部内壁上开设有第二通孔(9);
腔室(2)的顶部内壁上焊接有固定杆(10)，固定杆(10)的底端依次贯穿第一通孔(4)和第二通孔(9)并延伸至凹槽(8)内，凹槽(8)内滑动安装有滑块(11)，且固定杆(10)的底端焊接在滑块(11)的顶部，药箱(1)的底部对称焊接有两个连接杆(12)，连接杆(12)的底端开设有连接槽(13)，连接槽(13)内滑动安装有支撑杆(14)，且支撑杆(14)的底端延伸至连接槽(13)外并焊接在处理箱(5)的顶部，支撑杆(14)的顶端焊接有第一弹簧(15)，第一弹簧(15)远离支撑杆(14)的一端焊接在连接槽(13)的顶部内壁上。
2.根据权利要求1所述的一种工业废水处理设备用化学药剂添加槽，其特征在于，所述加药孔(3)内滑动安装有橡胶塞，且橡胶塞的顶部延伸至加药孔(3)外，橡胶塞与加药孔(3)的内壁滑动密封配合。
3.根据权利要求1所述的一种工业废水处理设备用化学药剂添加槽，其特征在于，所述第一通孔(4)的内壁上固定安装有第一密封圈，且进药管(6)通过第一密封圈与第一通孔(4)滑动密封配合。
4.根据权利要求1所述的一种工业废水处理设备用化学药剂添加槽，其特征在于，所述凹槽(8)的内壁上固定安装有第二密封圈，且滑块(11)通过第二密封圈与凹槽(8)滑动密封配合。
5.根据权利要求1所述的一种工业废水处理设备用化学药剂添加槽，其特征在于，所述连接槽(13)的两侧内壁上均开设有限位槽，支撑杆(14)的两侧均焊接有限位块，且限位块滑动安装在限位槽内。
6.根据权利要求1所述的一种工业废水处理设备用化学药剂添加槽，其特征在于，所述连接杆(12)的底端焊接有套设在支撑杆(14)上的第二弹簧，第二弹簧远离连接杆(12)的一端焊接在处理箱(5)的顶部。
说明书
一种工业废水处理设备用化学药剂添加槽
技术领域
本实用新型涉及化学药剂添加槽技术领域，尤其涉及一种工业废水处理设备用化学药剂添加槽。
背景技术
现今，工业废水处理设备采用膜生物反应器技术是生物处理技术与膜分离技术相结合的一种新工艺，取代了传统工艺中的二沉池，它可以高效地对工业废水进行处理后再排放，避免对环境造成破坏。
在利用工业废水处理设备对废水进行处理时，工作人员需要定期把化学药剂通过添加槽投入到处理箱内，利用化学药剂对工业废水中的有害杂质和微生物进行分解或者沉淀过滤，避免这些有害杂质和微生物排放至外界，造成环境的破坏，但是，每当工作人员把化学药剂通过添加槽投入到处理箱内时，操作不便，投药过程繁琐，因此本实用新型就以上问题提出了解决方法。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种工业废水处理设备用化学药剂添加槽。
为了实现上述目的，本实用新型采用了如下技术方案：
一种工业废水处理设备用化学药剂添加槽，包括药箱，药箱内设有腔室，腔室的顶部内壁上开设有加药孔，所述腔室的底部内壁上开设有第一通孔，药箱的下方设有处理箱，处理箱的顶部固定安装有进药管，且进药管与处理箱的内部相连通，进药管的顶端延伸至第一通孔内，进药管的内壁上焊接有固定块，固定块的底部开设有凹槽，凹槽的顶部内壁上开设有第二通孔;
腔室的顶部内壁上焊接有固定杆，固定杆的底端依次贯穿第一通孔和第二通孔并延伸至凹槽内，凹槽内滑动安装有滑块，且固定杆的底端焊接在滑块的顶部，药箱的底部对称焊接有两个连接杆，连接杆的底端开设有连接槽，连接槽内滑动安装有支撑杆，且支撑杆的底端延伸至连接槽外并焊接在处理箱的顶部，支撑杆的顶端焊接有第一弹簧，第一弹簧远离支撑杆的一端焊接在连接槽的顶部内壁上。
优选的，所述加药孔内滑动安装有橡胶塞，且橡胶塞的顶部延伸至加药孔外，橡胶塞与加药孔的内壁滑动密封配合。
优选的，所述第一通孔的内壁上固定安装有第一密封圈，且进药管通过第一密封圈与第一通孔滑动密封配合。
优选的，所述凹槽的内壁上固定安装有第二密封圈，且滑块通过第二密封圈与凹槽滑动密封配合。
优选的，所述连接槽的两侧内壁上均开设有限位槽，支撑杆的两侧均焊接有限位块，且限位块滑动安装在限位槽内。
优选的，所述连接杆的底端焊接有套设在支撑杆上的第二弹簧，第二弹簧远离连接杆的一端焊接在处理箱的顶部。
与现有技术相比，本实用新型的有益效果是：
本实用新型中，通过药箱、腔室、加药孔、第一通孔、处理箱、进药管、固定块、凹槽、第二通孔、固定杆、滑块、连接杆、连接槽、支撑杆、第一弹簧相配合，便于工作人员把化学药剂加入处理箱内，打开橡胶塞，把化学药剂倒入腔室内，然后向下按压药箱，进药管在第一通孔内滑动，固定杆带动滑块向凹槽外滑动，药箱带动连接杆向下滑动，支撑杆向连接槽内滑动，支撑杆带动限位块在限位槽内滑动，第一弹簧受到压缩，第二弹簧受到拉伸，当滑块滑出凹槽外时，化学药剂依次通过第一通孔、进药管、第二通孔和凹槽流入处理箱内，本实用新型原理明确，操作简单，实用方便，便于工作人员把化学药剂加入处理箱内，节省了投药时花费的时间，给工作人员的工作带来了便捷。
