申请日2018.07.03
公开(公告)日2019.02.22
IPC分类号B01D29/01; B01D29/58
摘要
本实用新型公开了一种智能型印刷废水处理一体化设备，包括主体箱、安装架、排水管和支撑脚，所述主体箱的上端安装有进水口，且主体箱的内部设置有滞水槽，所述滞水槽的顶端设置有连接盘，所述主体箱的左侧设置有防护框，所述防护框的内部安装有驱动电机，且操作台的顶端连接有传动盘，所述安装架安装在滞水槽的下方，所述安装架的内侧连接有橡胶垫，所述第一过滤板的下方设置有第二过滤板，所述排水管设置在主体箱的右下角，所述支撑脚设置在主体箱的底端，且支撑脚的底端安装有防滑垫。该智能型印刷废水处理一体化设备，便于废水的滞留，能够高效进行废水的处理，便于对过滤板进行更换，有利于废水处理设备的长期使用。
权利要求书

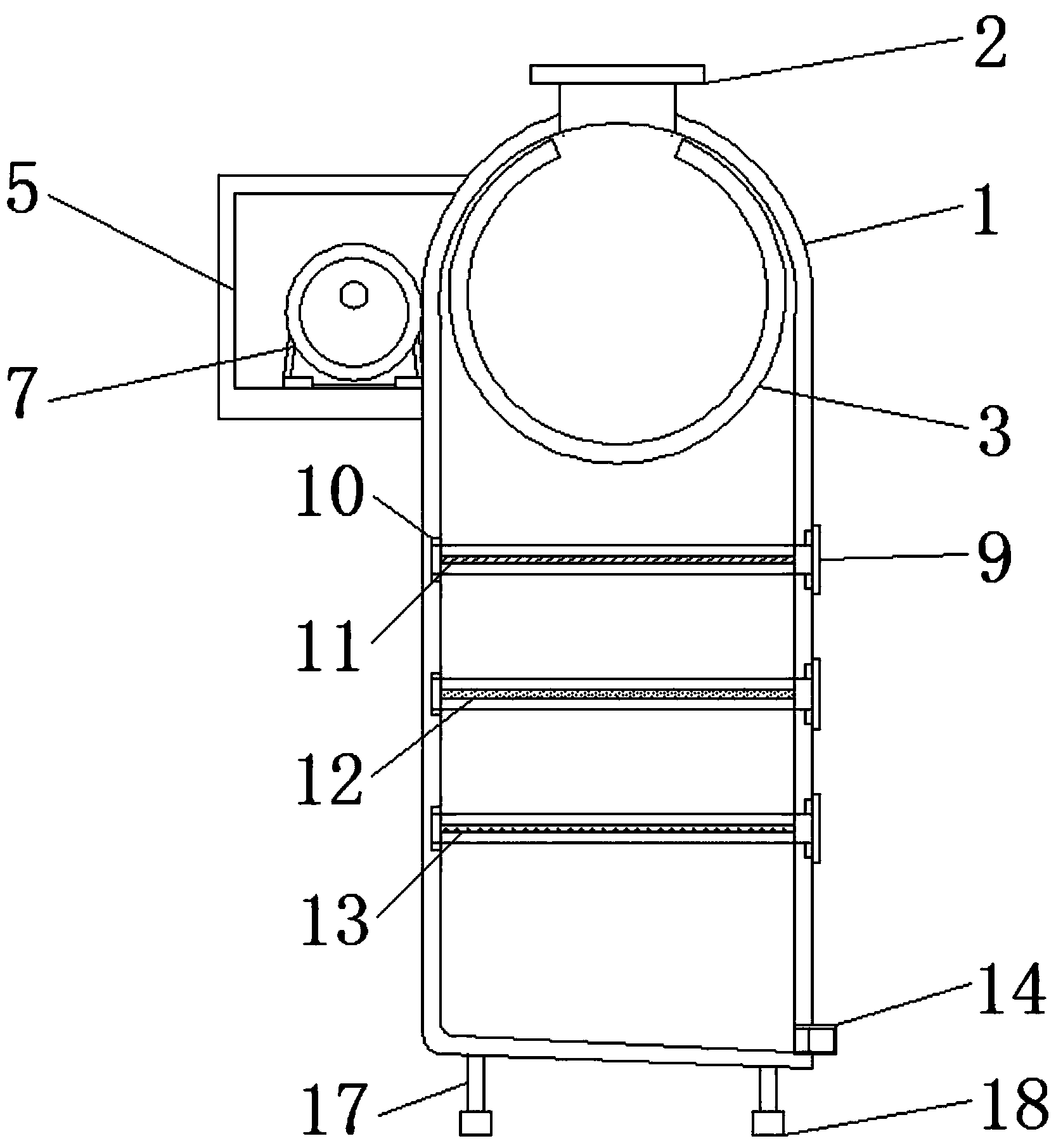

1.一种智能型印刷废水处理一体化设备，包括主体箱(1)、安装架(9)、排水管(14)和支撑脚(17)，其特征在于：所述主体箱(1)的上端安装有进水口(2)，且主体箱(1)的内部设置有滞水槽(3)，所述滞水槽(3)的顶端设置有连接盘(4)，所述主体箱(1)的左侧设置有防护框(5)，且防护框(5)的后侧设置有操作台(6)，所述防护框(5)的内部安装有驱动电机(7)，且操作台(6)的顶端连接有传动盘(8)，所述安装架(9)安装在滞水槽(3)的下方，且安装架(9)的外侧设置有橡胶垫(10)，所述安装架(9)的内侧连接有橡胶垫(10)，且橡胶垫(10)的下方安装有第一过滤板(11)，所述第一过滤板(11)的下方设置有第二过滤板(12)，且第二过滤板(12)的下方安装有第三过滤板(13)，所述排水管(14)设置在主体箱(1)的右下角，且排水管(14)的内部设置有固定框(15)，并且固定框(15)的内部安装有活性炭板(16)，所述支撑脚(17)设置在主体箱(1)的底端，且支撑脚(17)的底端安装有防滑垫(18)。
2.根据权利要求1所述的一种智能型印刷废水处理一体化设备，其特征在于：所述主体箱(1)的顶部与滞水槽(3)的顶部紧密贴合，即主体箱(1)的宽度尺寸等于滞水槽(3)的竖截面圆形直径，且主体箱(1)的底面结构呈倾斜结构。
3.根据权利要求1所述的一种智能型印刷废水处理一体化设备，其特征在于：所述驱动电机(7)通过传动盘(8)与连接盘(4)构成传动结构，且传动盘(8)与连接盘(4)之间的连接方式为啮合连接，并且连接盘(4)与滞水槽(3)之间为一体化结构，而且连接盘(4)的直径尺寸为传动盘(8)的直径尺寸的二倍。
4.根据权利要求1所述的一种智能型印刷废水处理一体化设备，其特征在于：所述安装架(9)在主体箱(1)的内部为滑动拆卸结构，且安装架(9)通过橡胶垫(10)与主体箱(1)充盈连接。
5.根据权利要求1所述的一种智能型印刷废水处理一体化设备，其特征在于：所述第一过滤板(11)、第二过滤板(12)和第三过滤板(13)均镶嵌安装在安装架(9)的内部，且安装架(9)在主体箱(1)的内部等间距设置。
6.根据权利要求1所述的一种智能型印刷废水处理一体化设备，其特征在于：所述排水管(14)与固定框(15)之间为拆卸结构，且排水管(14)的顶部内壁与外壁均呈螺纹结构。
说明书
一种智能型印刷废水处理一体化设备
技术领域
本实用新型涉及印刷废水处理技术领域，具体为一种智能型印刷废水处理一体化设备。
背景技术
日常生活中随处可见印刷制品，在各种印刷制品的印刷过程中，会有印刷废水的产生，而现有的印刷废水处理设备不便于对废水进行滞留，不能够高效的对废水进行处理，且不便于对过滤板进行更换，不利于废水处理设备的长期使用，因此，我们提出一种智能型印刷废水处理一体化设备，以便于解决上述中提出的问题。
实用新型内容
本实用新型的目的在于提供一种智能型印刷废水处理一体化设备，以解决上述背景技术提出的目前现有的印刷废水处理设备不便于对废水进行滞留，不能够高效的对废水进行处理，且不便于对过滤板进行更换，不利于废水处理设备的长期使用的问题。
为实现上述目的，本实用新型提供如下技术方案：一种智能型印刷废水处理一体化设备，包括主体箱、安装架、排水管和支撑脚，所述主体箱的上端安装有进水口，且主体箱的内部设置有滞水槽，所述滞水槽的顶端设置有连接盘，所述主体箱的左侧设置有防护框，且防护框的后侧设置有操作台，所述防护框的内部安装有驱动电机，且操作台的顶端连接有传动盘，所述安装架安装在滞水槽的下方，且安装架的外侧设置有橡胶垫，所述安装架的内侧连接有橡胶垫，且橡胶垫的下方安装有第一过滤板，所述第一过滤板的下方设置有第二过滤板，且第二过滤板的下方安装有第三过滤板，所述排水管设置在主体箱的右下角，且排水管的内部设置有固定框，并且固定框的内部安装有活性炭板，所述支撑脚设置在主体箱的底端，且支撑脚的底端安装有防滑垫。
优选的，所述主体箱的顶部与滞水槽的顶部紧密贴合，即主体箱的宽度尺寸等于滞水槽的竖截面圆形直径，且主体箱的底面结构呈倾斜结构。
优选的，所述驱动电机通过传动盘与连接盘构成传动结构，且传动盘与连接盘之间的连接方式为啮合连接，并且连接盘与滞水槽之间为一体化结构，而且连接盘的直径尺寸为传动盘的直径尺寸的二倍。
优选的，所述安装架在主体箱的内部为滑动拆卸结构，且安装架通过橡胶垫与主体箱充盈连接。
优选的，所述第一过滤板、第二过滤板和第三过滤板均镶嵌安装在安装架的内部，且安装架在主体箱的内部等间距设置。
优选的，所述排水管与固定框之间为拆卸结构，且排水管的顶部内壁与外壁均呈螺纹结构。
与现有技术相比，本实用新型的有益效果是：该智能型印刷废水处理一体化设备，便于废水的滞留，能够高效进行废水的处理，便于对过滤板进行更换，有利于废水处理设备的长期使用;
1.设置有滞水槽，滞水槽的顶端设有开口，能够与进水口相对应，从而便于对废水进行盛放，且滞水槽能够在驱动电机通过传动盘与连接盘的带动下进行转动，便于对废水进行间歇式的处理，以便于高效的进行废水的处理;
2.设置有安装架，第一过滤板、第二过滤板和第三过滤板均镶嵌安装在安装架的内部，便于通过安装架的拆卸对第一过滤板、第二过滤板和第三过滤板进行更换，以有利于废水处理设备的长期使用;
3.设置有排水管，排水管的内部通过螺纹连接的方式安装有固定框，且排水管也通过螺纹连接的方式于主体箱进行连接，从而便于对废水进行再次净化后排出，且便于对活性炭板进行更换。
