申请日2018.07.03
公开(公告)日2019.02.19
IPC分类号C02F9/14
摘要
高效的污水处理装置，包括依次连接的过滤池、反应池、中和池，过滤池左侧上部设置有进水管，中和池的右侧底部设置有出水管，过滤内设置有多个倾斜设置的挡板，挡板均包括框架和滤网，滤网上均设置有过滤层;过滤池的出水口与反应池的进水口通过一号管道连通，反应池底部设置有曝气盘，曝气盘上均匀设置有多个曝气头，曝气盘通过输气管道连接有鼓风机;反应池的出水口与所述中和池的进水口通过二号管道连通，反应池的出口处设置有真空滤膜层，中和池的进水口处设置有与二号管道连通的喷杆，所述喷杆上设置有多个喷头。本实用新型能够增强对于污水中杂质过滤的效果，净化水质，具有较好的效果。
权利要求书

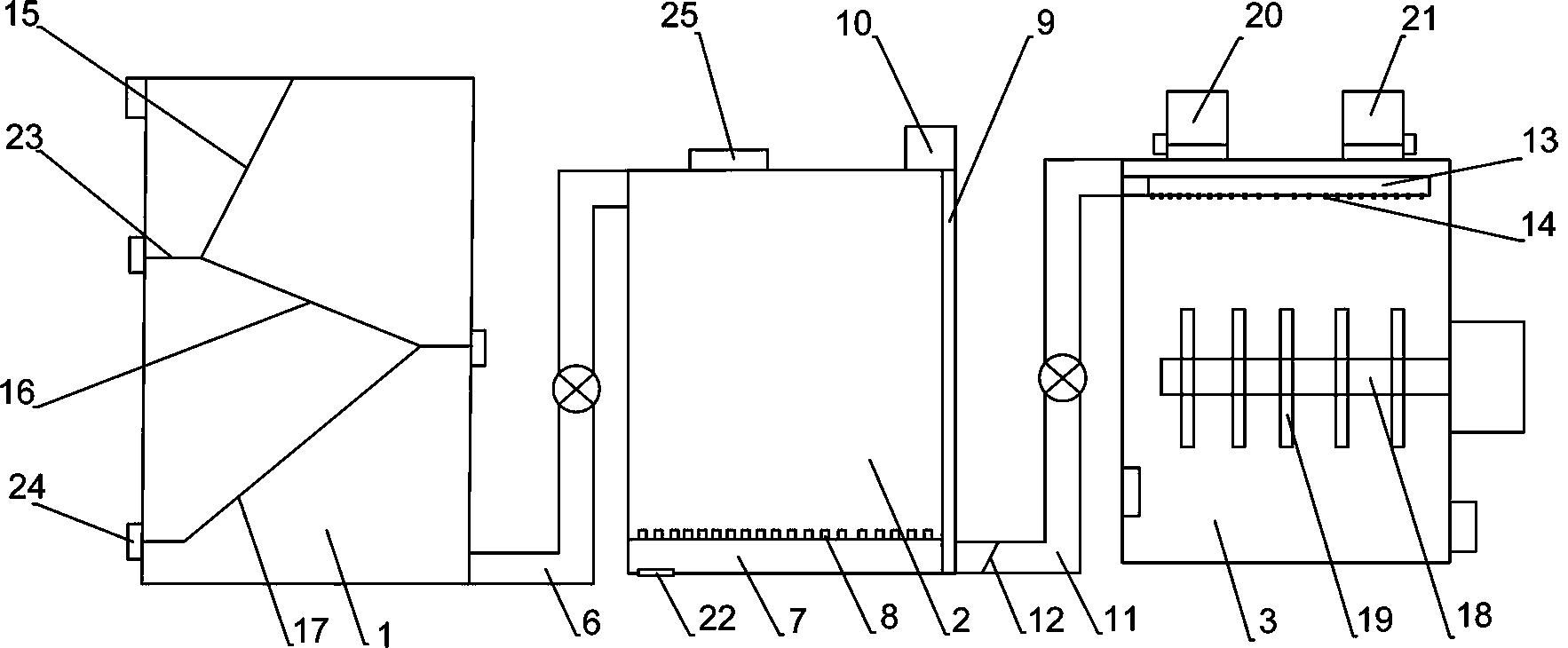

1.高效的污水处理装置，包括依次连接的过滤池(1)、反应池(2)、中和池(3)，其特征在于：所述过滤池(1)左侧上部设置有进水管，所述中和池(3)的右侧底部设置有出水管，所述过滤池(1)内设置有多个倾斜设置的挡板，所述挡板均包括框架(4)和滤网(5)，所述滤网(5)上均设置有过滤层;所述过滤池(1)的出水口与所述反应池(2)的进水口通过一号管道(6)连通，所述反应池(2)底部设置有曝气盘(7)，所述曝气盘(7)上均匀设置有多个曝气头(8)，所述曝气盘(7)通过输气管道(9)连接有鼓风机(10);所述反应池(2)的出水口与所述中和池(3)的进水口通过二号管道(11)连通，所述反应池(2)的出口处设置有真空滤膜层(12)，所述中和池(3)的进水口处设置有与二号管道(11)连通的喷杆(13)，所述喷杆(13)上设置有多个喷头(14)。
2.根据权利要求1所述的高效的污水处理装置，其特征在于：所述挡板包括一号挡板(15)、二号挡板(16)、三号挡板(17)，所述一号挡板(15)、二号挡板(16)、三号挡板(17)分别设置为与过滤池(1)径向方向呈30-60°、30-60°、30-60°。
3.根据权利要求2所述的高效的污水处理装置，其特征在于：所述一号挡板(15)、二号挡板(16)、三号挡板(17)的过滤层分别设置为过滤网、活性炭吸附层、吸油棉。
4.根据权利要求1所述的高效的污水处理装置，其特征在于：所述中和池(3)内设置有与电机连接的搅拌轴(18)，所述搅拌轴(18)上设置有搅拌叶片(19)，所述中和池(3)的上侧设置有酸性试剂盒(20)、碱性试剂盒(21)，所述酸性试剂盒(20)、碱性试剂盒(21)的下部均设置有可抽拉的挡板。
5.根据权利要求1所述的高效的污水处理装置，其特征在于：所述反应池(2)内侧底部设置从左到右逐渐增高，所述反应池(2)底部左侧设置有清理口(22)。
6.根据权利要求1所述的高效的污水处理装置，其特征在于：所述过滤池(1)内设置有可抽拉出过滤池(1)外的横板(23)，所述横板(23)一侧分别与一号挡板(15)、二号挡板(16)、三号挡板(17)的底部紧密连接，另一侧分别设置有把手(24)。
7.根据权利要求1所述的高效的污水处理装置，其特征在于：所述一号管道(6)、二号管道(11)上均设置有电机。
8.根据权利要求1所述的高效的污水处理装置，其特征在于：所述反应池(2)上设置有观察窗(25)。
说明书
高效的污水处理装置
技术领域
本实用新型涉及污水处理设备领域，具体为高效的污水处理装置。
背景技术
在我国，水资源短缺、水污染问题越来越严重，河流湖泊的营养化问题日益突出，因此，对河道湖泊水进行治理是一项亟待解决的工程，污水净化处理后能够循环使用，降低对环境的影响，是目前对于污水处理的趋势。但现有的污水处理设备，一般是将污水初步沉淀处理后直接排放，这些污水中仍存在较多的杂质，同时由于污水的酸碱度失衡，这些污水的排放对环境造成了极大的污染和破坏，严重影响了我们的生活环境。
实用新型内容
本实用新型提供一种高效的污水处理装置，解决现有的污水处理装置处理污水的效果较差的问题。
为解决上述的技术问题，本实用新型采用以下技术方案：
高效的污水处理装置，包括依次连接的过滤池、反应池、中和池，其特征在于：所述过滤池左侧上部设置有进水管，所述中和池的右侧下部设置有出水管，所述过滤内设置有多个倾斜设置的挡板，所述挡板均包括框架和滤网，所述滤网上均设置有过滤层;所述过滤池的出水口与所述反应池的进水口通过一号管道连通，所述反应池底部设置有曝气盘，所述曝气盘上均匀设置有多个曝气头，所述曝气盘通过输气管道连接有鼓风机;所述反应池的出水口与所述中和池的进水口通过二号管道连通，所述反应池的出口处设置有真空滤膜层，所述中和池的进水口处设置有与二号管道连通的喷杆，所述喷杆上设置有多个喷头。
优选的，所述挡板包括一号挡板、二号挡板、三号挡板，所述一号挡板、二号挡板、三号挡板分别设置为与过滤池1径向方向呈30-60°、30-60°、30-60°。
进一步的技术方案是，所述一号挡板、二号挡板、三号挡板的过滤层分别设置为过滤网、活性炭吸附层、吸油棉。
优选的，所述中和池内设置有与电机连接的搅拌轴，所述搅拌轴上设置有搅拌叶片，所述中和池的上侧设置有酸性试剂盒、碱性试剂盒，所述酸性试剂盒、碱性试剂盒的下部均设置有可抽拉的挡板。
优选的，所述反应池内侧底部设置从左到右逐渐增高，所述反应池底部左侧设置有清理口。
优选的，所述过滤池内设置有可抽拉出过滤池外的横板，所述横板一侧分别与一号挡板、二号挡板、二号挡板的底部紧密连接，另一侧分别设置有把手。
优选的，所述一号管道、二号管道上均设置有电机。
优选的，所述反应池上设置有观察窗。
与现有技术相比，本实用新型的有益效果至少是如下之一：
本实用新型污水通过进水管进入到过滤池内，然后依次通过多个倾斜的挡板，能够降低污水的流动速度，避免底部的污泥被冲起而影响过滤效果，且经过三层挡板的过滤，能够增强对于污水中杂质的过滤效果，避免杂质进入到下一道工序中。
本实用新型利用生物曝气氧化作用，使污水中的活性污泥沉降到反应池内，之后水体通过真空滤膜层进一步过滤，使得微小颗粒沉降，增强污水的处理效果。
