申请日2018.07.03
公开(公告)日2019.02.22
IPC分类号B60P1/64
摘要
本实用新型提供一种可拉放污泥厢的污泥车，包括：平车底架;污泥厢，污泥厢包括厢体和厢盖，厢体的底壁上设有行走滚轮，厢体的前壁上设有吊拉件;翻转架，翻转架的后侧转动设置在平车底架的尾部，翻转架上设有与污泥厢的行走滚轮相适配的轨道槽;滑动架，滑动架可沿轨道槽延伸方向滑动地设置在翻转架上;拉放臂，拉放臂的下端转动设置在滑动架上，拉放臂的上端设有用于连接所述吊拉件的挂钩。本实用新型能够流畅地拉放污泥厢，并且污泥厢在整个拉放过程中与地面的夹角较小，重心的变动较小，拉放污泥厢的过程更加安全，特别适合应用于地下式污水处理厂等空间高度受限的场地。
权利要求书

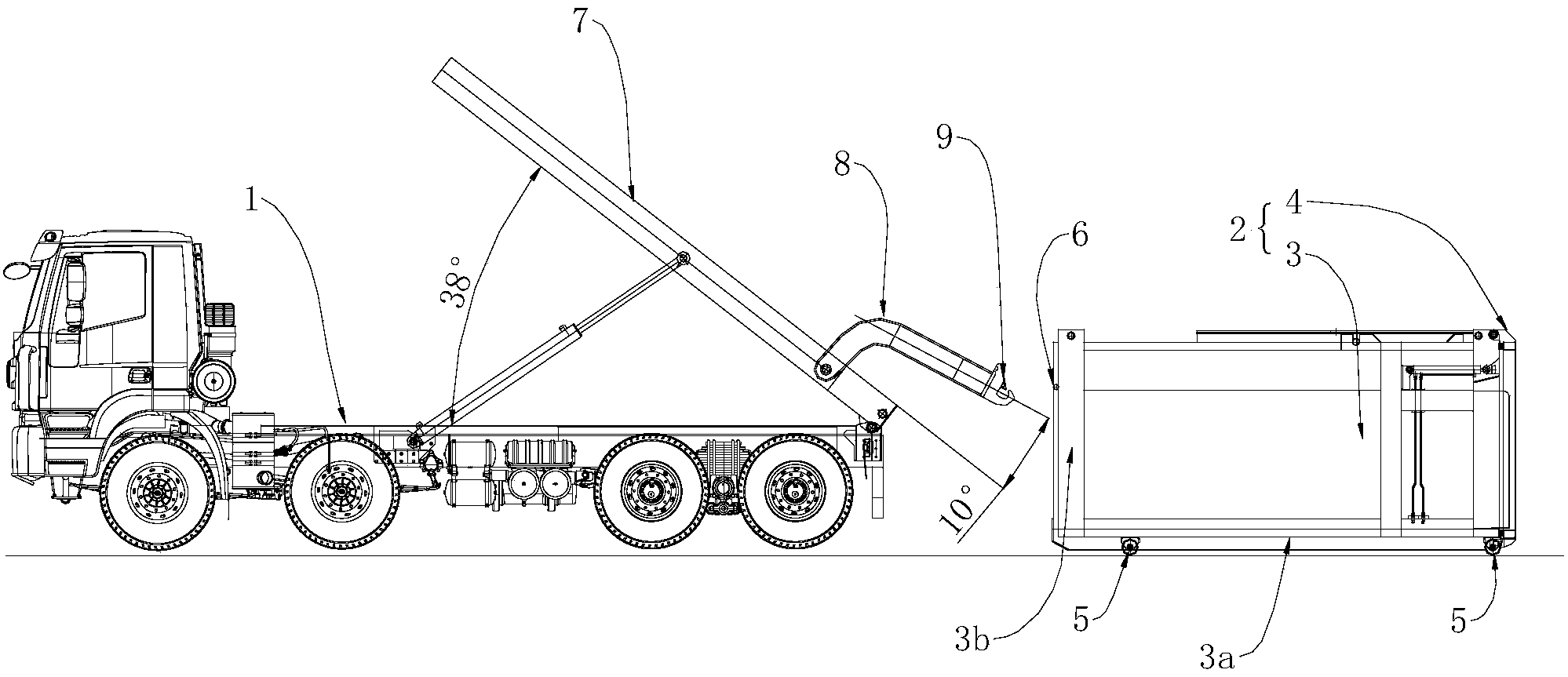

1.一种可拉放污泥厢的污泥车，其特征在于，包括：
平车底架(1);
污泥厢(2)，污泥厢(2)包括厢体(3)和厢盖(4)，厢体(3)由底壁(3a)、顶壁、两侧壁以及前壁(3b)包围形成，厢体(3)的后侧形成卸料口，底壁(3a)上设有行走滚轮(5)，前壁(3b)上设有吊拉件(6);
翻转架(7)，翻转架(7)的后侧转动设置在平车底架(1)的尾部，翻转架(7)的本体通过一翻转驱动机构与平车底架(1)相连，翻转架(7)上设有与污泥厢的行走滚轮相适配的轨道槽，轨道槽从翻转架的后侧延伸至翻转架的前侧;
滑动架，滑动架可沿轨道槽延伸方向滑动地设置在翻转架(7)上，并且通过一滑动驱动机构与翻转架(7)相连;
拉放臂(8)，拉放臂(8)的下端转动设置在滑动架上，拉放臂(8)的上端设有用于连接所述吊拉件(6)的挂钩(9)，拉放臂(8)的本体通过一摆动驱动机构与翻转架(7)相连。
2.根据权利要求1所述的污泥车，其特征在于：所述厢体(3)的前壁(3b)包括框型架(3ba)和两根加强竖杆(3bb)，两根加强竖杆(3bb)平行布置，并且每根加强竖杆(3bb)的两端分别与框型架(3ba)的上下两侧固连;所述吊拉件(6)包括用于与所述挂钩(9)相连的弧形段(6a)，以及由弧形段两端背向延伸的两直线段(6b)，两直线段(6b)分别垂直穿设于加强竖杆内。
3.根据权利要求2所述的污泥车，其特征在于：所述吊拉件(6)的两侧分别设有侧加强斜板(10)，侧加强斜板(10)同时与吊拉件(6)和加强竖杆(3bb)固连，并且侧加强斜板(10)从加强竖杆延伸至弧形段和直线段的衔接处。
4.根据权利要求2所述的污泥车，其特征在于：所述吊拉件(6)的两侧分别设有下加强竖板(11)，下加强竖板(11)同时与前壁(3b)的外侧面和吊拉件的直线段(6b)垂直固连，并且下加强竖板(11)上下延伸。
5.根据权利要求1所述的污泥车，其特征在于：所述挂钩(9)的开口处设有防脱齿(9a)。
6.根据权利要求1所述的污泥车，其特征在于：所述拉放臂(8)包括弯臂部(8a)和直臂部(8b)，弯臂部(8a)的第一端转动设置在滑动架上，直臂部(8b)的第一端一体成型在弯臂部(8a)的第二端，直臂部(8b)的第二端设有所述挂钩(9)。
说明书
可拉放污泥厢的污泥车
技术领域
本实用新型涉及城镇污泥集运技术，特别是涉及一种可拉放污泥厢的污泥车。
背景技术
污泥车应用于城镇污泥清运及各种散碎物料之装、卸、运输。污泥车的污泥厢后翻倾卸通过液压控制，整车的自卸机构可以使污泥顺利地倾卸并有效地防止了对城镇环境的污染。然而，现有污泥车上的污泥厢不能与污泥车本体分离，给污泥厢的装料或卸料增加了诸多不便。
实用新型内容
鉴于以上所述现有技术的缺点，本实用新型要解决的技术问题在于提供一种可拉放污泥厢的污泥车，能够流畅地拉放污泥厢，并且污泥厢在整个拉放过程中与地面的夹角较小，重心的变动较小，拉放污泥厢的过程更加安全，特别适合应用于地下式污水处理厂等空间高度受限的场地。
为了解决上述技术问题，本实用新型提供一种可拉放污泥厢的污泥车，包括：
平车底架;
污泥厢，污泥厢包括厢体和厢盖，厢体由底壁、顶壁、两侧壁以及前壁包围形成，厢体的后侧形成卸料口，底壁上设有行走滚轮，前壁上设有吊拉件;
翻转架，翻转架的后侧转动设置在平车底架的尾部，翻转架的本体通过一翻转驱动机构与平车底架相连，翻转架上设有与污泥厢的行走滚轮相适配的轨道槽，轨道槽从翻转架的后侧延伸至翻转架的前侧;
滑动架，滑动架可沿轨道槽延伸方向滑动地设置在翻转架上，并且通过一滑动驱动机构与翻转架相连;
拉放臂，拉放臂的下端转动设置在滑动架上，拉放臂的上端设有用于连接所述吊拉件的挂钩，拉放臂的本体通过一摆动驱动机构与翻转架相连。
优选地，所述厢体的前壁包括框型架和两根加强竖杆，两根加强竖杆平行布置，并且每根加强竖杆的两端分别与框型架的上下两侧固连;所述吊拉件包括用于与所述挂钩相连的弧形段，以及由弧形段两端背向延伸的两直线段，两直线段分别垂直穿设于加强竖杆内。
优选地，所述吊拉件的两侧分别设有侧加强斜板，侧加强斜板同时与吊拉件和加强竖杆固连，并且侧加强斜板从加强竖杆延伸至弧形段和直线段的衔接处。
优选地，所述吊拉件的两侧分别设有下加强竖板，下加强竖板同时与前壁的外侧面和吊拉件的直线段垂直固连，并且下加强竖板上下延伸。
优选地，所述挂钩的开口处设有防脱齿。
优选地，所述拉放臂包括弯臂部和直臂部，弯臂部的第一端转动设置在滑动架上，直臂部的第一端一体成型在弯臂部的第二端，直臂部的第二端设有所述挂钩。
如上所述，本实用新型的可拉放污泥厢的污泥车，具有以下有益效果：本实用新型通过拉放臂的摆动能够将污泥厢起吊至翻转架上，通过滑动架的滑动将污泥厢牵引至翻转架的前侧，通过翻转架的翻转能够使污泥厢在上车过程中与地面的夹角较小，重心的变动较小，拉厢过程更加安全;同样，本实用新型的污泥车通过拉放臂、滑动架以及翻转架能够将污泥厢下放至地面上，故本实用新型的污泥车特别适合应用于地下式污水处理厂等空间高度受限的场地;厢体的底壁上设有行走滚轮，翻转架上设有与污泥厢的行走滚轮相适配的轨道槽，轨道槽从翻转架的后侧延伸至翻转架的前侧，这样污泥厢在滑动架的牵引下，能够从翻转架的后侧滑移至翻转架的前侧，并且在翻转架上不发生侧移。
