申请日2018.07.03
公开(公告)日2019.03.19
IPC分类号C02F9/14; C02F103/34
摘要
本实用新型公开了一种制药废水的处理系统,包括预处理池，所述预处理池通过连接管连接有初级氧化池，所述初级氧化池通过连接管连接有沉淀池，所述沉淀池通过连接管连接有UASB反应器，所述UASB反应器通过连接管好氧池，所述好氧池通过连接管连接MBR反应池。本实用新型在对废水的处理过程中，主要为对废水的物化处理置于生化处理之前，因此能够有效的对废水进行处理。
权利要求书

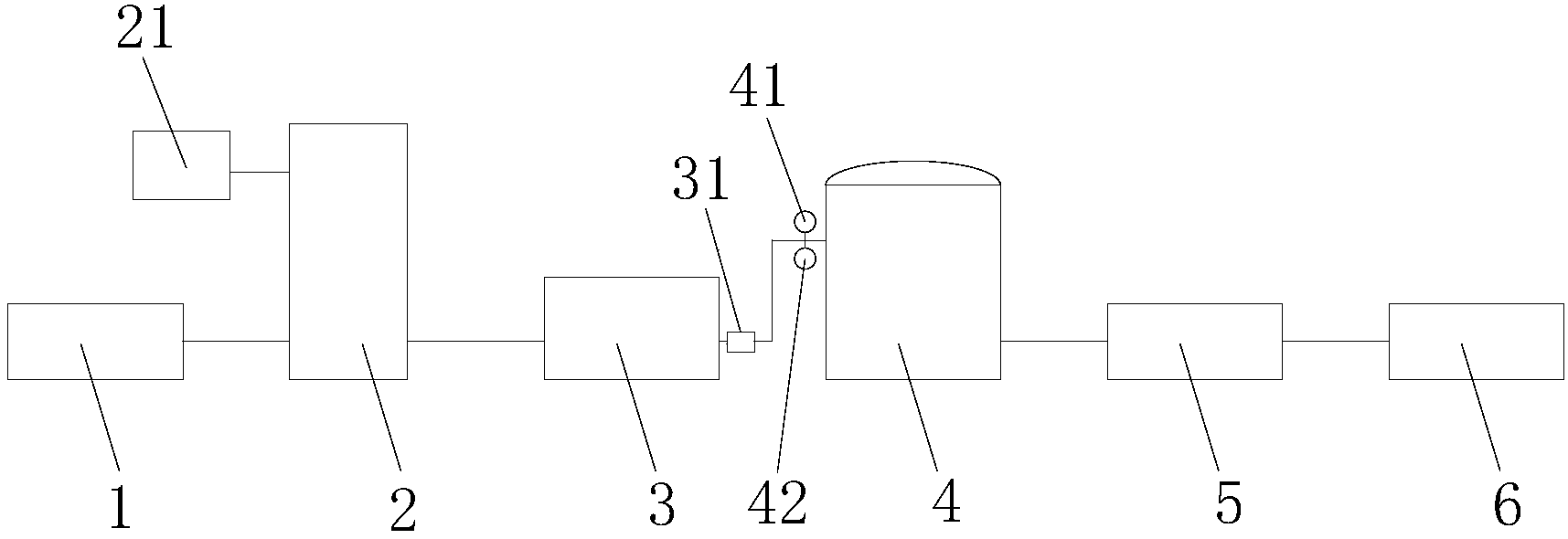

1.一种制药废水的处理系统，包括预处理池(1)，其特征在于，所述预处理池(1)通过连接管连接有初级氧化池(2)，所述初级氧化池(2)通过连接管连接有沉淀池(3)，所述沉淀池(3)通过连接管连接有UASB反应器(4)，所述UASB反应器(4)通过连接管连接好氧池(5)，所述好氧池(5)通过连接管连接MBR反应池(6)。
2.根据权利要求1所述的一种制药废水的处理系统，其特征在于，所述预处理池(1)的内部上端设有过滤板(11)，所述过滤板(11)具体为三块，且三块所述过滤板(11)等距间隔，所述过滤板(11)的两端之间均设有挂钩(12)，所述挂钩(12)的上端设在挂设在预处理池(1)上端的边沿。
3.根据权利要求2所述的一种制药废水的处理系统，其特征在于，所述挂钩(12)上端的端部设有提拉耳(13)。
4.根据权利要求1所述的一种制药废水的处理系统，其特征在于，所述初级氧化池(2)通过连通管连接有Fenton试剂填充装置(21)。
5.根据权利要求1所述的一种制药废水的处理系统，其特征在于，所述沉淀池(3)的出口连接管上设有水泵(31)。
6.根据权利要求1所述的一种制药废水的处理系统，其特征在于，所述UASB反应器(4)的进口端设有流量计(41)和温度表(42)。
说明书
一种制药废水的处理系统
技术领域
本实用新型涉及环保技术领域，尤其涉及一种制药废水的处理系统。
背景技术
生物制药、化学制药的废水中含有大量的难降解有机物和无机盐类物质，目前应用较多的污水处理工艺为厌氧处理(IC厌氧反应塔、 UASB反应器)+好氧处理(接触氧化、活性污泥)都不能将其处理干净，难度在于厌氧处理中产甲烷菌对有毒、有害物质适应能力差，细菌存活率低。为此，我们提出了一种制药废水的处理系统。
实用新型内容
本实用新型的目的是为了解决背景技术中存在的缺点，而提出的一种制药废水的处理系统。
为了实现上述目的，本实用新型采用了如下技术方案：
一种制药废水的处理系统，包括预处理池，所述预处理池通过连接管连接有初级氧化池，所述初级氧化池通过连接管连接有沉淀池，所述沉淀池通过连接管连接有UASB反应器，所述UASB反应器通过连接管好氧池，所述好氧池通过连接管连接MBR反应池。
优选的，所述预处理池的内部上端设有过滤板，所述过滤板具体为三块，且三块所述过滤板等距间隔，所述过滤板的两端之间均设有挂钩，所述挂钩的上端设在挂设在预处理池上端的边沿。
优选的，所述挂钩上端的端部设有提拉耳。
优选的，所述初级氧化池通过连通管连接有Fenton试剂填充装置。
优选的，所述沉淀池的出口连接管上设有水泵。
优选的，所述UASB反应器的进口端设有流量计和温度表。
本实用新型提出的一种制药废水的处理系统，有益效果在于：本方案在对废水的处理过程中，结合制药废水盐度高、难降解有机物浓度高的特点，打破了以往常规工艺的处理方法，将物化处理置于生化处理之前，因此能够有效的对废水进行处理，使废水经系统处理后的出水稳定达到《城镇污水处理厂污染物排放标准》(GB18918-2002) 的出水水质要求。
