申请日2018.07.03
公开(公告)日2019.03.15
IPC分类号B08B9/34; B08B9/36; A61L2/10
摘要
本实用新型公开了污水处理技术领域的一种医院污水检测用样本杯清洁消毒装置，包括箱体，箱体的顶部设有箱盖，箱盖的底部固定中心处设有压紧机构，箱体的内腔底部设有空心凸台，空心凸台的顶部设有杯口垫块和样本杯，空心凸台的内腔顶部安装有清洗电机，清洗电机的顶部动力输出端连接有清洗丝杆，清洗丝杆的顶部固接有空心清洗盘，清洗丝杆的右侧平行设有输水管，输水管的顶部与空心清洗盘的内腔相连通，清洗丝杆的外壁还螺接有升降清洁板，空心清洗盘的顶部和升降清洁板的圆周侧壁上均设有清洗刷毛，箱体的内腔侧壁还安装有紫外线灭菌灯，本实用新型提供了一种清洗高效、清洁彻底的医院污水检测用样本杯清洁消毒装置。
权利要求书

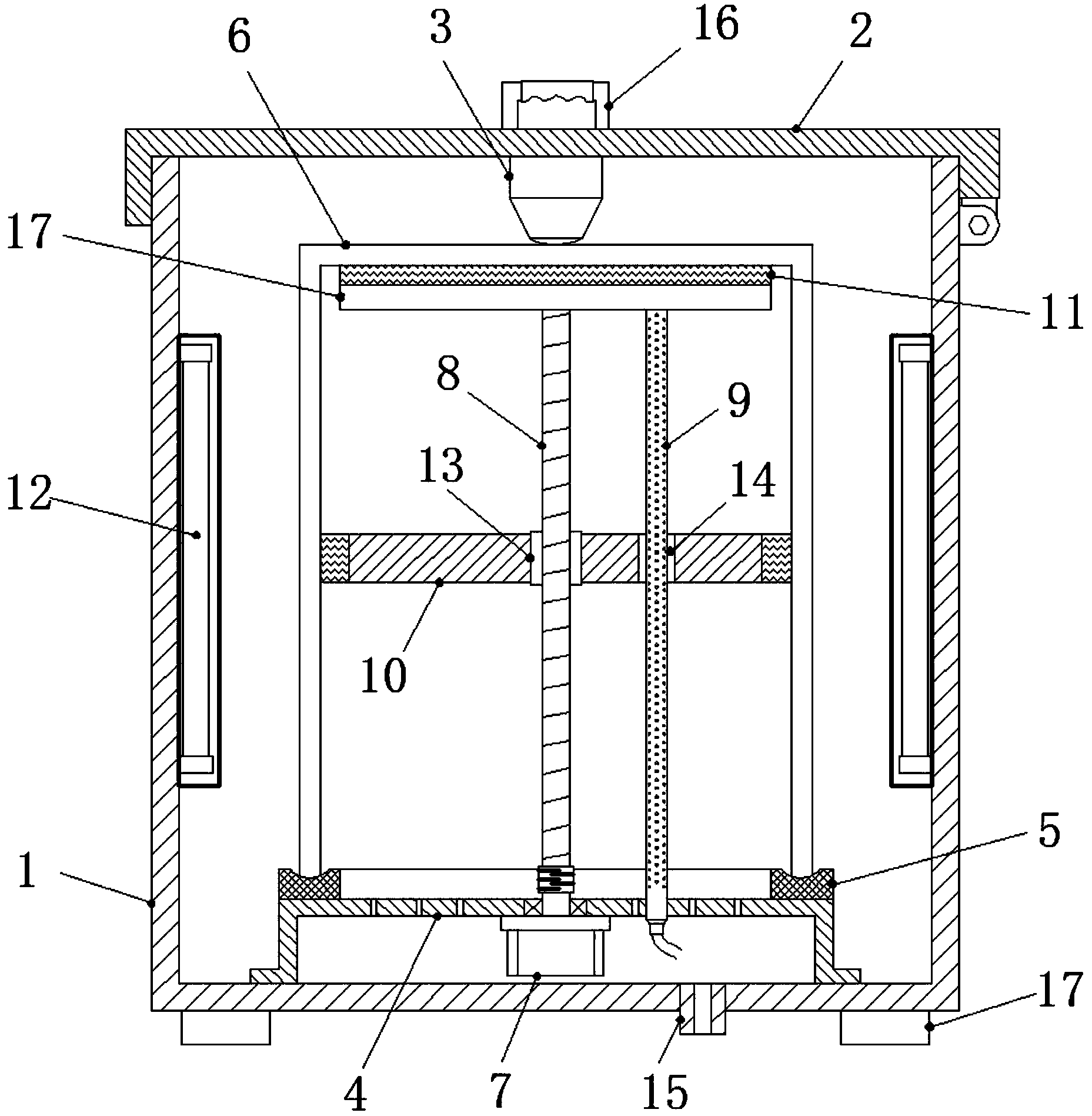

1.一种医院污水检测用样本杯清洁消毒装置，包括箱体(1)，其特征在于：所述箱体(1)的顶部设置有箱盖(2)，所述箱盖(2)与箱体(1)之间通过活动铰链铰接，所述箱盖(2)的底部中心处设置有压紧机构(3)，所述箱体(1)的内腔底部设置有空心凸台(4)，所述空心凸台(4)的顶部设置有杯口垫块(5)，所述杯口垫块(5)的顶部抵接设置有样本杯(6)，所述空心凸台(4)的内腔顶部安装有清洗电机(7)，所述清洗电机(7)的顶部动力输出端伸出空心凸台(4)的顶部，所述清洗电机(7)的顶部动力输出端通过联轴器连接有清洗丝杆(8)，所述清洗丝杆(8)的顶部固接有空心清洗盘(17)，所述清洗丝杆(8)的右侧平行设置有输水管(9)，所述输水管(9)的顶部与空心清洗盘(17)的内腔相连通，所述输水管(9)的底部进水端伸入空心凸台(4)的内腔，所述清洗丝杆(8)的外壁螺接有升降清洁板(10)，所述升降清洁板(10)与输水管(9)的外壁滑动连接，所述空心清洗盘(17)的顶部和升降清洁板(10)的圆周侧壁上均设置有清洗刷毛(11)，所述箱体(1)的内腔侧壁安装有紫外线灭菌灯(12)。
2.根据权利要求1所述的一种医院污水检测用样本杯清洁消毒装置，其特征在于：所述压紧机构(3)包括压紧安装座(31)，所述安装座(31)的内腔设置有压紧顶块(32)，所述压紧顶块(32)底部伸出压紧安装座(31)的内腔底部，所述压紧顶块(32)的顶部与压紧安装座(31)的内腔顶部之间抵接设置有压紧弹簧(33)。
3.根据权利要求1所述的一种医院污水检测用样本杯清洁消毒装置，其特征在于：所述空心清洗盘(17)的内腔顶部和输水管(9)的侧壁上均开设有喷水孔。
4.根据权利要求1所述的一种医院污水检测用样本杯清洁消毒装置，其特征在于：所述杯口垫块(5)为圆环状软硅胶垫块，所述杯口垫块(5)的顶部开设有与样本杯(6)的杯口相配合的弧形凹槽。
5.根据权利要求1所述的一种医院污水检测用样本杯清洁消毒装置，其特征在于：所述清洗丝杆(8)与升降清洁板(10)的螺接处设置有螺母座(13)，所述输水管(9)与升降清洁板(10)的滑动连接处设置有直线轴承(14)。
6.根据权利要求1所述的一种医院污水检测用样本杯清洁消毒装置，其特征在于：所述空心凸台(4)的顶部设置有通水孔，所述箱体(1)的底部开设有排水口(15)。
7.根据权利要求1所述的一种医院污水检测用样本杯清洁消毒装置，其特征在于：所述箱体(1)的顶部设置有提拉把手(16)，所述箱体(1)的底部设置有防滑胶垫。
说明书
一种医院污水检测用样本杯清洁消毒装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种医院污水检测用样本杯清洁消毒装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
医院污水是指医疗机构门诊、病房、手术室、各类检验室、病理解剖室、放射室、洗衣房、太平间等处排出的诊疗、生活及粪便污水。医院污水处理是解决水污染的重要步骤，也是遏制污染病毒传播的重要手段。在医院的化学水处理系统中，为了提高补给水的PH值和防止水系统的腐蚀，所以要进行加酸或加碱来处理。
污水处理的各个环节都需要对处理后的污水进行采样检测，检验是否达到该环节的处理标准，采样过程中通常使用样本杯进行污水样本装盛，现目前污水样本装盛主要使用一次性样本杯或玻璃样本杯(如烧杯)，使用一次性样本杯使用成本高，丢弃后造成环境污染，使用玻璃样本杯每次使用过后都需要进行清洗，尤其用于医院污水装盛的样本杯，由于医院排出的污水往往存在大量使用后的药物和传染病菌，清洗后的样本杯还需要进行消毒处理，目前用于医院污水检测的玻璃样本杯的清洗(消毒)主要通过人工漱洗完成，人工漱洗容易清洁不够彻底，可能影响下次检测，容易残留病菌，存在安全卫生隐患，且操作繁琐，清洁效率低。
基于此，本实用新型设计了一种医院污水检测用样本杯清洁消毒装置，以解决上述问题。
实用新型内容
本实用新型的目的在于提供一种医院污水检测用样本杯清洁消毒装置，以解决上述目前用于医院污水检测的玻璃样本杯的清洗(消毒)主要通过人工漱洗完成，人工漱洗容易清洁不够彻底，可能影响下次检测，容易残留病菌，存在安全卫生隐患，且操作繁琐，清洁效率低的问题。
为实现上述目的，本实用新型提供如下技术方案：一种医院污水检测用样本杯清洁消毒装置，包括箱体，所述箱体的顶部设置有箱盖，所述箱盖与箱体之间通过活动铰链铰接，所述箱盖的底部中心处设置有压紧机构，所述箱体的内腔底部设置有空心凸台，所述空心凸台的顶部设置有杯口垫块，所述杯口垫块的顶部抵接设置有样本杯，所述空心凸台的内腔顶部安装有清洗电机，所述清洗电机的顶部动力输出端伸出空心凸台的顶部，所述清洗电机的顶部动力输出端通过联轴器连接有清洗丝杆，所述清洗丝杆的顶部固接有空心清洗盘，所述清洗丝杆的右侧平行设置有输水管，所述输水管的顶部与空心清洗盘的内腔相连通，所述输水管的底部进水端伸入空心凸台的内腔，所述清洗丝杆的外壁螺接有升降清洁板，所述升降清洁板与输水管的外壁滑动连接，所述空心清洗盘的顶部和升降清洁板的圆周侧壁上均设置有清洗刷毛，所述箱体的内腔侧壁安装有紫外线灭菌灯。
优选的，所述压紧机构包括压紧安装座，所述安装座的内腔设置有压紧顶块，所述压紧顶块底部伸出压紧安装座的内腔底部，所述压紧顶块的顶部与压紧安装座的内腔顶部之间抵接设置有压紧弹簧，压紧机构用在清洗时将样本杯压紧，保证样本杯内腔与清洗刷毛充分接触，防止样本杯跳动影响清洗效果。
优选的，所述空心清洗盘的内腔顶部和输水管的侧壁上均开设有喷水孔，通过喷水孔全方位喷射清水或清洁液，防止样本杯内腔局部因无法充分与清水或清洁液接触而影响清洁效果。
优选的，所述杯口垫块为圆环状软硅胶垫块，起到密封和减震作用，防止样本杯清洗时样本杯内腔清洁水溢出并吸收装置工作产生的震动，所述杯口垫块的顶部开设有与样本杯的杯口相配合的弧形凹槽，进一步优化密封效果。
优选的，所述清洗丝杆与升降清洁板的螺接处设置有螺母座，所述输水管与升降清洁板的滑动连接处设置有直线轴承，使得升降清洁板在清洗丝杆和输水管的作用下能够稳定上下运动，达到刷洗清洁效果。
优选的，所述空心凸台的顶部设置有通水孔，所述箱体的底部开设有排水口，便于清洗后的清洁水排出装置。
优选的，所述箱体的顶部设置有提拉把手，便于箱盖的提拉掀起，所述箱体的底部设置有防滑胶垫，由于装置工作产生震动，设置防滑胶垫可增大摩擦力，防止装置放置于光滑平面上时滑动。
与现有技术相比，本实用新型的有益效果是：本实用新型结构合理，通过清洗电机驱动带有清洗刷毛的升降清洁板上下来回移动和空心清洗盘正反交替转动，配合输水管的侧壁和空心清洗盘顶部喷水，实现样本杯内腔的全方位充分刷洗，清洗效率更高，清洁更加彻底;清洗后的样本杯还能够通过紫外线灭菌灯进行灭菌消毒，减少病菌残留，降低卫生安全隐患，即本实用新型提供了一种清洗高效、清洁彻底的医院污水检测用样本杯清洁消毒装置。
