申请日2018.07.03
公开(公告)日2019.03.15
IPC分类号C02F9/14; B01D29/96
摘要
本实用新型公开了一种地埋式医用污水处理装置，包括箱体，箱体内壁的下表面固定连接有挡板，且挡板位于箱体内壁下表面的左侧，箱体内壁的左侧面与挡板的右侧面均固定连接有吸收垫，且两个吸收垫的相对面分别与过滤支架的左侧面和右侧面搭接，过滤支架内壁的左侧面与右侧面相对的位置均开设有卡槽，且卡槽的数量为六个，且两个相互对应的卡槽内卡接有同一个过滤网支架，过滤网支架内壁的四面固定连接有过滤网。该地埋式医用污水处理装置，通过设置盖板、第一把手、伸缩杆、弹簧、支撑板、过滤支架、第二把手、过滤网支架和卡槽，从而方便人们对过滤网进行清理，提升了对污水处理的效果，避免影响人们对污水处理装置的使用。
权利要求书

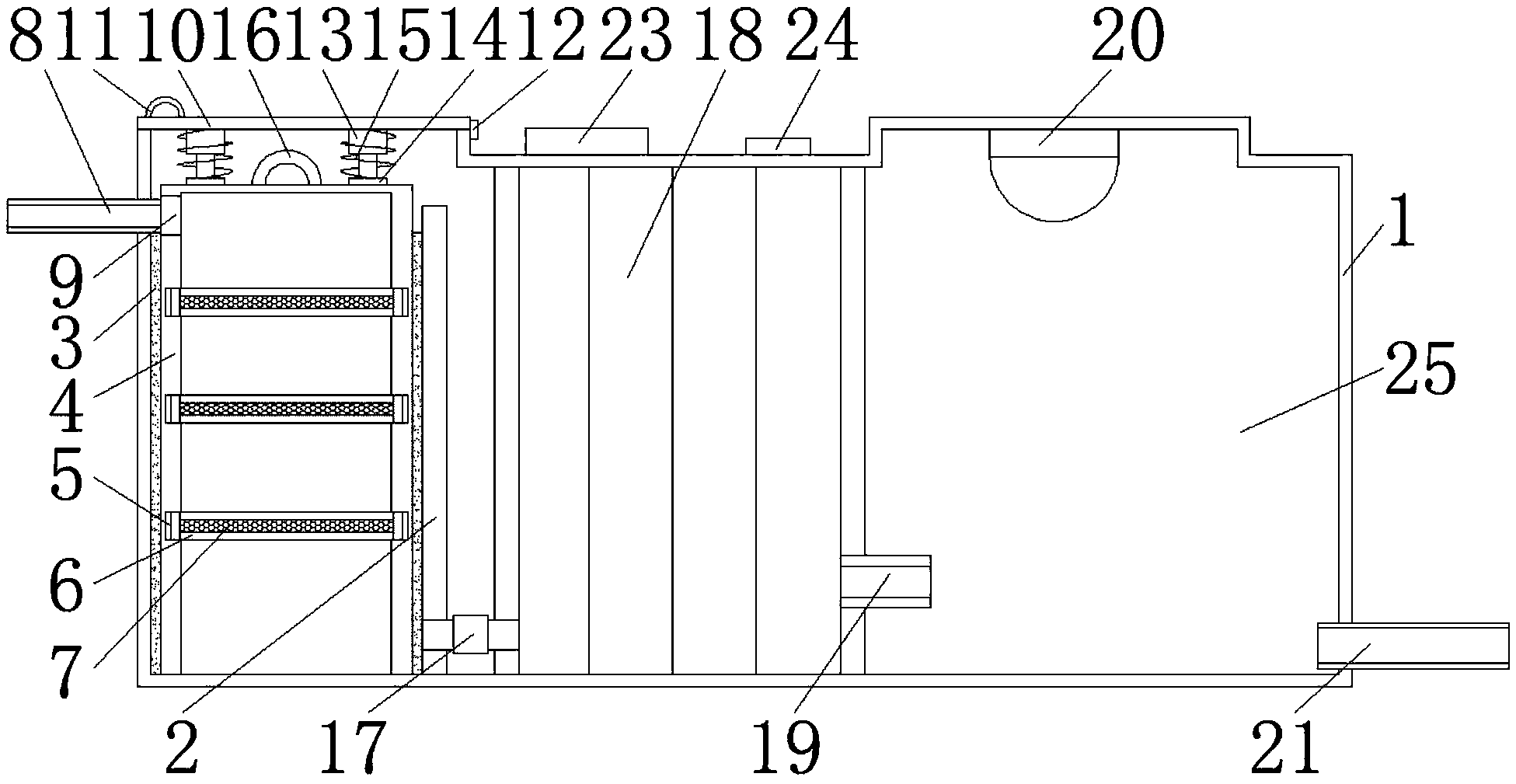

1.一种地埋式医用污水处理装置，包括箱体(1)，其特征在于：所述箱体(1)内壁的下表面固定连接有挡板(2)，且挡板(2)位于箱体(1)内壁下表面的左侧，所述箱体(1)内壁的左侧面与挡板(2)的右侧面均固定连接有吸收垫(3)，且两个吸收垫(3)的相对面分别与过滤支架(4)的左侧面和右侧面搭接，所述过滤支架(4)内壁的左侧面与右侧面相对的位置均开设有卡槽(5)，且卡槽(5)的数量为六个，且两个相互对应的卡槽(5)内卡接有同一个过滤网支架(6)，所述过滤网支架(6)内壁的四面固定连接有过滤网(7)，所述过滤支架(4)左侧面的最上方开设有通孔(9)，所述箱体(1)左侧面与通孔(9)相对应的位置卡接有污水进水管(8)，且污水进水管(8)的左端与通孔(9)的左侧面搭接，所述箱体(1)的上表面设置有盖板(10)，所述盖板(10)位于挡板(2)的上方，且盖板(10)上表面的左侧设置有第一把手(11)，所述盖板(10)的右侧面与箱体(1)的右侧面通过合页(12)活动连接，所述盖板(10)下表面的左侧与右侧均固定连接有伸缩杆(13)，且两个伸缩杆(13)的底端均固定连接有支撑板(14)，所述支撑板(14)的下表面与过滤支架(4)的上表面搭接，所述伸缩杆(13)的表面套接有弹簧(15)，且弹簧(15)的两端分别与盖板(10)的下表面和支撑板(14)的上表面固定连接，所述过滤支架(4)上表面位于两个伸缩杆(13)中间的位置设置有第二把手(16)，所述箱体(1)上表面位于盖板(10)右侧的位置设置有电源(23)和开关(24)，且开关(24)位于电源(23)的右侧。
2.根据权利要求1所述的一种地埋式医用污水处理装置，其特征在于：所述过滤支架(4)右侧面通过抽水泵(17)与SBR反应罐(18)左侧面的下方连通，所述SBR反应罐(18)的顶端和底端分别与箱体(1)内壁的上表面与下表面固定连接。
3.根据权利要求2所述的一种地埋式医用污水处理装置，其特征在于：所述SBR反应罐(18)右侧面的下方卡接有排水管(19)，所述箱体(1)内表面位于SBR反应罐(18)右侧的位置为消毒室(25)。
4.根据权利要求1所述的一种地埋式医用污水处理装置，其特征在于：所述箱体(1)内壁上表面的右侧设置有紫外线消毒灯(20)，所述箱体(1)右侧面的下方卡接有出水管(21)，且出水管(21)的表面设置有阀门(22)。
5.根据权利要求1所述的一种地埋式医用污水处理装置，其特征在于：所述过滤支架(4)为U形支架，所述过滤网支架(6)的形状为矩形。
6.根据权利要求1所述的一种地埋式医用污水处理装置，其特征在于：所述电源(23)的输出端与开关(24)的输入端电连接，所述开关(24)的输出端分别与抽水泵(17)和紫外线消毒灯(20)的输入端电连接。
说明书
一种地埋式医用污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种地埋式医用污水处理装置。
背景技术
医院污水来源及成分复杂，含有病原性微生物、有毒、有害的物理化学污染物和放射性污染等，具有空间污染、急性传染和潜伏性传染等特征，不经有效处理会成为一条疾病扩散的重要途径并严重污染环境。依据国家环境保护总局《医院污水处理技术指南》的要求，医院污水必须达到排放标准，防止对环境造成污染。
目前大多数地埋式医用污水处理装置由于长时间使用，挡板中过滤网上面附着了大量医疗杂物，容易造成过滤网堵塞，不方便人们对过滤网进行清理，降低了对污水处理的效果，从而影响人们对污水处理装置的使用。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种地埋式医用污水处理装置，解决了目前大多数地埋式医用污水处理装置由于长时间使用，挡板中过滤网上面附着了大量医疗杂物，容易造成过滤网堵塞，不方便人们对过滤网进行清理，降低了对污水处理的效果，从而影响人们对污水处理装置的使用的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种地埋式医用污水处理装置，包括箱体，所述箱体内壁的下表面固定连接有挡板，且挡板位于箱体内壁下表面的左侧，所述箱体内壁的左侧面与挡板的右侧面均固定连接有吸收垫，且两个吸收垫的相对面分别与过滤支架的左侧面和右侧面搭接，所述过滤支架内壁的左侧面与右侧面相对的位置均开设有卡槽，且卡槽的数量为六个，且两个相互对应的卡槽内卡接有同一个过滤网支架，所述过滤网支架内壁的四面固定连接有过滤网，所述过滤支架左侧面的最上方开设有通孔，所述箱体左侧面与通孔相对应的位置卡接有污水进水管，且污水进水管的左端与通孔的左侧面搭接，所述箱体的上表面设置有盖板，所述盖板位于挡板的上方，且盖板上表面的左侧设置有第一把手，所述盖板的右侧面与箱体的右侧面通过合页活动连接，所述盖板下表面的左侧与右侧均固定连接有伸缩杆，且两个伸缩杆的底端均固定连接有支撑板，所述支撑板的下表面与过滤支架的上表面搭接，所述伸缩杆的表面套接有弹簧，且弹簧的两端分别与盖板的下表面和支撑板的上表面固定连接，所述过滤支架上表面位于两个伸缩杆中间的位置设置有第二把手，所述箱体上表面位于盖板右侧的位置设置有电源和开关，且开关位于电源的右侧。
优选的，所述过滤支架右侧面通过抽水泵与SBR反应罐左侧面的下方连通，所述SBR反应罐的顶端和底端分别与箱体内壁的上表面与下表面固定连接。
优选的，所述SBR反应罐右侧面的下方卡接有排水管，所述箱体内表面位于SBR反应罐右侧的位置为消毒室。
优选的，所述箱体内壁上表面的右侧设置有紫外线消毒灯，所述箱体右侧面的下方卡接有出水管，且出水管的表面设置有阀门。
优选的，所述过滤支架为U形支架，所述过滤网支架的形状为矩形。
优选的，所述电源的输出端与开关的输入端电连接，所述开关的输出端分别与抽水泵和紫外线消毒灯的输入端电连接。
(三)有益效果
本实用新型提供了一种地埋式医用污水处理装置，具备以下有益效果：
(1)、该地埋式医用污水处理装置，通过设置盖板、第一把手、伸缩杆、弹簧、支撑板、过滤支架、第二把手、过滤网支架和卡槽，当需要对过滤网上的杂物进行清理时，向上拉动第一把手，使的盖板打开，然后向上拉动第二把手，从而使过滤支架可以向上移动，从而把过滤支架从挡板的左侧取出，然后把过滤网支架从卡槽内取出，从而对过滤网进行清理和置换，当需要把过滤支架放置在挡板内时，向上拉动第一把手，使的盖板打开，把过滤支架由上而下的插入到挡板左侧，然后拉动第一把手，使的盖板关闭，同时在盖板下表面的伸缩杆、弹簧和支撑板的作用下，从而使过滤支架受到向下的挤压，从而固定过滤支架，从而方便人们对过滤网进行清理，提升了对污水处理的效果，避免影响人们对污水处理装置的使用。
(2)、该地埋式医用污水处理装置，通过设置排水管和出水管，从而使污水在处理的过程中，从而在对污水进行处理的过程中使污水可以更好的流动。
(3)、该地埋式医用污水处理装置，通过设置电源、开关、紫外线消毒灯和抽水泵，通过电源和开关，从而可以更好的控制抽水泵与紫外线灯的工作，从而提升了对污水处理的效果，且本实用新型结构紧凑，设计合理，实用性强。
