申请日2018.07.03
公开(公告)日2019.03.01
IPC分类号C02F9/14
摘要
本实用新型属于污水处理技术领域，公开了一种新型集成式高效污水处理装置，包括箱体和电控组件。其中，箱体内设置有净化池组和设备舱，设备舱与净化池组隔离设置，净化池组包括相互连通的缺氧池和好氧池，污水经缺氧池处理后流入好氧池，设备舱顶部设置有检修口。其中，电控组件设置于设备舱内，包括硝化液回流泵和曝气风机，硝化液回流泵分别连通于缺氧池和好氧池，用于将经好氧池处理的污水导回缺氧池，曝气风机连通于好氧池底部的曝气装置。本实用新型中，通过设置单独的设备舱安装电控组件，并且在设备舱上设置检修口，可以有效地将电控设备进行集中安装，方便后续的维护，从而使得新型集成式高效污水处理装置能够进行地埋式安装。
权利要求书
1.一种新型集成式高效污水处理装置，其特征在于，包括：

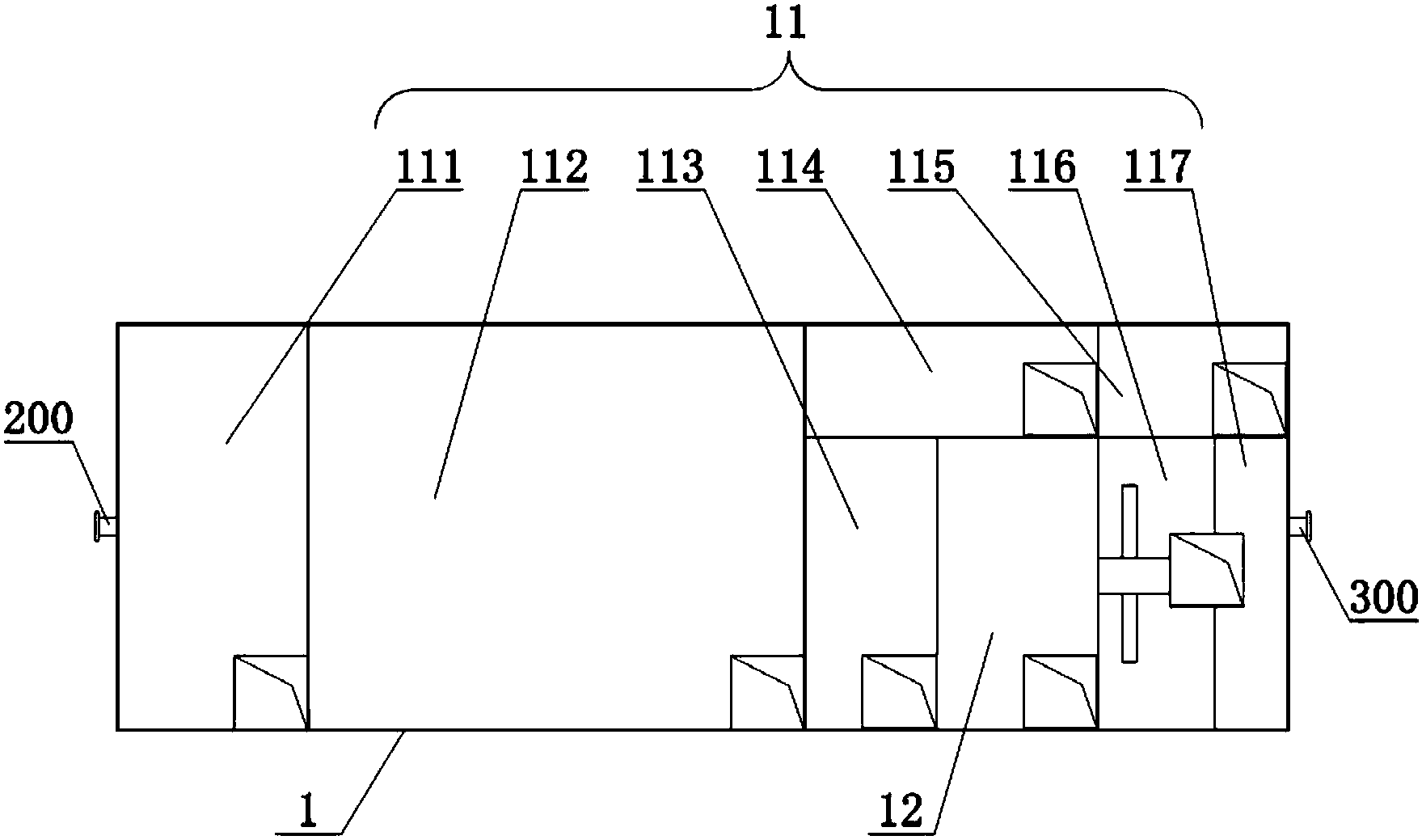

箱体(1)，所述箱体(1)内设置有净化池组(11)和设备舱(12)，所述设备舱(12)与净化池组(11)隔离设置，所述净化池组(11)包括相互连通的缺氧池(111)和好氧池(112)，污水经所述缺氧池(111)处理后流入所述好氧池(112)，所述设备舱(12)顶部设置有检修口(100);
电控组件(2)，设置于所述设备舱(12)内，所述电控组件(2)包括硝化液回流泵(21)和曝气风机(22)，所述硝化液回流泵(21)分别连通于所述缺氧池(111)和所述好氧池(112)，用于将经所述好氧池(112)处理的污水导回所述缺氧池(111)，所述曝气风机(22)连通于所述好氧池(112)底部的曝气装置(3)。
2.根据权利要求1所述的新型集成式高效污水处理装置，其特征在于，所述净化池组(11)还包括沉淀池(113)，所述沉淀池(113)连通于所述好氧池(112)，污水经所述好氧池(112)处理后流入所述沉淀池(113);
所述电控组件(2)还包括污泥回流泵(23)，所述污泥回流泵(23)分别连通于所述沉淀池(113)底部的排泥管(4)和所述缺氧池(111)，用于将所述沉淀池(113)底部的污泥导回所述缺氧池(111)。
3.根据权利要求2所述的新型集成式高效污水处理装置，其特征在于，所述净化池组(11)还包括混凝池(114)，污水在所述混凝池(114)内发生混凝反应，所述混凝池(114)连通于所述沉淀池(113)，污水经所述沉淀池(113)处理后上清液流入所述混凝池(114)。
4.根据权利要求3所述的新型集成式高效污水处理装置，其特征在于，所述净化池组(11)还包括污泥池(115)和过滤池(116)，所述过滤池(116)连通于所述混凝池(114)，污水经所述混凝池(114)处理后上清液流入所述过滤池(116);
所述电控组件(2)还包括排泥泵(24)，所述排泥泵(24)分别连通于所述混凝池(114)和所述污泥池(115)，用于将所述混凝池(114)底部的污泥导入所述污泥池(115)。
5.根据权利要求4所述的新型集成式高效污水处理装置，其特征在于，所述净化池组(11)还包括消毒池(117)，所述消毒池(117)内设置有消毒器(5)，所述消毒池(117)连通于所述过滤池(116)，污水经所述过滤池(116)过滤后流入所述消毒池(117)。
6.根据权利要求5所述的新型集成式高效污水处理装置，其特征在于，所述过滤池(116)内设置有中心筒(6)和滤盘(7)，所述滤盘(7)设置于所述中心筒(6)上，经所述滤盘(7)过滤的污水通过所述中心筒(6)流入所述消毒池(117)。
7.根据权利要求6所述的新型集成式高效污水处理装置，其特征在于，所述电控组件(2)还包括反洗泵(25)和减速电机(26)，所述减速电机(26)能够驱动所述中心筒(6)绕自身轴线转动，所述反洗泵(25)分别连通于所述过滤池(116)内的反洗装置(8)和所述箱体(1)的外部，用于抽吸所述滤盘(7)上的沉积物。
8.根据权利要求7所述的新型集成式高效污水处理装置，其特征在于，所述反洗装置(8)包括与所述滤盘(7)的过滤面正对设置的抽吸管或抽吸盘。
9.根据权利要求7所述的新型集成式高效污水处理装置，其特征在于，所述缺氧池(111)上设置有进液口(200)，所述消毒池(117)上设置有出液口(300)。
10.根据权利要求1-9任一所述的新型集成式高效污水处理装置，其特征在于，所述缺氧池(111)内设置有搅拌装置(9)。
说明书
一种新型集成式高效污水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种新型集成式高效污水处理装置。
背景技术
未经处理的污水直接排放，不但影响人们的生活，也污染了周围的环境，现有的解决方法一般为将污水先经污水处理设备处理,再将其用作景观用水或绿化用水。但是现有的生活污水处理设备处理效率不高，设备占地面积较大，集成度不高，针对不同的污水水源必须采用专门设计的设备，无法进行地埋式安装，造成了资源的浪费和成本的增加。
实用新型内容
本实用新型的目的在于提供一种新型集成式高效污水处理装置，电控设备集中设置，能够进行地埋式安装。
为达此目的，本实用新型采用以下技术方案：
一种新型集成式高效污水处理装置，包括：
箱体，所述箱体内设置有净化池组和设备舱，所述设备舱与净化池组隔离设置，所述净化池组包括相互连通的缺氧池和好氧池，污水经缺氧池处理后流入所述好氧池，所述设备舱顶部设置有检修口;
电控组件，设置于所述设备舱内，所述电控组件包括硝化液回流泵和曝气风机，所述硝化液回流泵分别连通于所述缺氧池和所述好氧池，用于将经所述好氧池处理的污水导回所述缺氧池，所述曝气风机连通于所述好氧池底部的曝气装置。
作为优选，所述净化池组还包括沉淀池，所述沉淀池连通于所述好氧池，污水经所述好氧池处理后流入所述沉淀池;
所述电控组件还包括污泥回流泵，所述污泥回流泵分别连通于所述沉淀池底部的排泥管和所述缺氧池，用于将所述沉淀池底部的污泥导回所述缺氧池。
作为优选，所述净化池组还包括混凝池，污水在所述混凝池内发生混凝反应，所述混凝池连通于所述沉淀池，污水经所述沉淀池处理后上清液流入所述混凝池。
作为优选，所述净化池组还包括污泥池和过滤池，所述过滤池连通于所述混凝池，污水经所述混凝池处理后上清液流入所述过滤池;
所述电控组件还包括排泥泵，所述排泥泵分别连通于所述混凝池和所述污泥池，用于将所述混凝池底部的污泥导入所述污泥池。
作为优选，所述净化池组还包括消毒池，所述消毒池内设置有消毒器，所述消毒池连通于所述过滤池，污水经所述过滤池过滤后流入所述消毒池。
作为优选，所述过滤池内设置有中心筒和滤盘，所述滤盘设置于所述中心筒上，经所述滤盘过滤的污水通过所述中心筒流入所述消毒池。
作为优选，所述电控组件还包括反洗泵和减速电机，所述减速电机能够驱动所述中心筒绕自身轴线转动，所述反洗泵分别连通于所述过滤池内的反洗装置和所述箱体的外部，用于抽吸所述滤盘上的沉积物。
作为优选，所述反洗装置包括与所述滤盘的过滤面正对设置的抽吸管或抽吸盘。
作为优选，所述缺氧池上设置有进液口，所述消毒池上设置有出液口。
作为优选，所述缺氧池内设置有搅拌装置。
本实用新型的有益效果：通过设置单独的设备舱安装电控组件，并且在设备舱上设置检修口，可以有效地将电控设备进行集中安装，方便后续的维护，从而使得新型集成式高效污水处理装置能够进行地埋式安装，从而可以减小占地面积并且避免其工作噪音等对周边环境的影响。
