申请日2018.07.03
公开(公告)日2019.03.01
IPC分类号F23G7/00; F23K1/00; F23K3/02
摘要
本实用新型公开了一种用于污泥处理的气锁供料装置，包括料斗和输料管，还包括在料斗下端连接有进料口，进料口下端设有气锁装置，所述气锁装置下端连接有第一出料口，所述第一出料口下端连接有输料管，所述料斗中部设置有振动筛板，所述料斗外侧连接有粉碎机，所述粉碎机底端连接粉碎机支架和粉碎机底座。本实用新型通在污泥供料装置中增设气锁装置，在料斗中设有振动筛板以及在料斗外侧连接有粉碎机，可以达到改善污泥供料装置容易被堵塞，且供料不均匀，使焚烧不充分的作用。
权利要求书

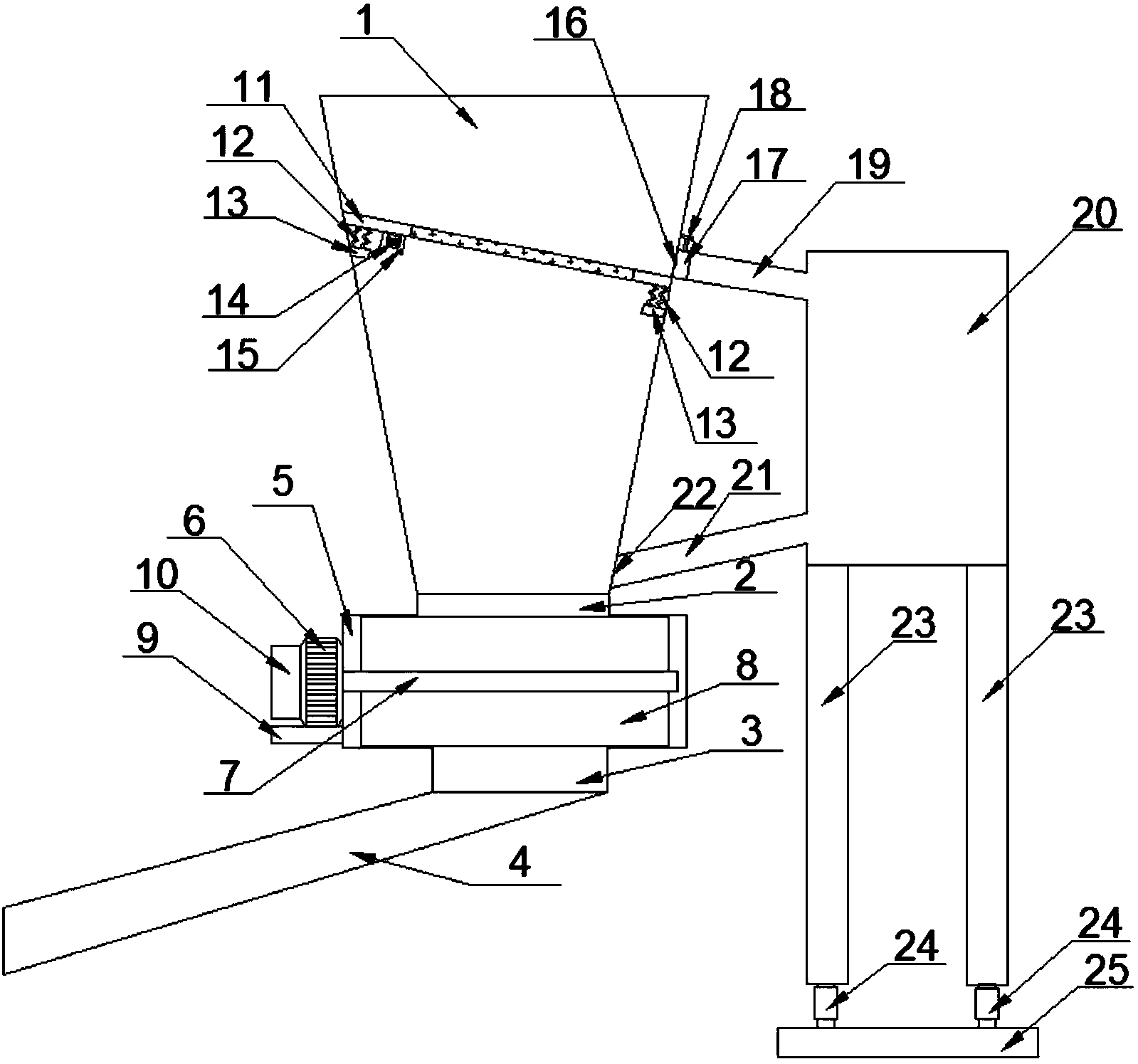

1.一种用于污泥处理的气锁供料装置，包括料斗(1)和输料管(4)，其特征在于，还包括在料斗(1)下端连接有第一进料口(2)，第一进料口(2)下端设有气锁装置，所述气锁装置下端连接有第一出料口(3)，所述第一出料口(3)下端连接有输料管(4)，所述料斗(1)中部设置有振动筛板(11)，所述振动筛板(11)两侧下端通过弹簧(12)与弹簧支架(13)连接，所述振动筛板(11)左侧下端通过振动电机支架(15)固定连接有振动电机(14)，所述振动筛板(11)右侧上方处开有第二出料口(16)，所述第二出料口(16)处设有挡板(17)，所述挡板(17)上端固定连接有挡板提手(18)，所述料斗(1)在第二出料口(16)同侧下端开有第二进料口(22)，所述料斗(1)通过第二出料口(16)和同侧下端的第二进料口(22)连接有粉碎机(20)。
2.根据权利要求1所述的一种用于污泥处理的气锁供料装置，其特征在于，所述气锁装置设有气锁腔体(5)，所述气锁腔体(5)左端外壁通过气锁电机支架(9)固定连接有气锁电机(6)，所述气锁电机(6)连接有转动轴(7)，所述转动轴(7)上连接有气锁刮板(8)。
3.根据权利要求2所述的一种用于污泥处理的气锁供料装置，其特征在于，所述转动轴(7)上连接有2～8个气锁刮板(8)，等距设置在转动轴(7)上。
4.根据权利要求2所述的一种用于污泥处理的气锁供料装置，其特征在于，所述气锁刮板(8)与气锁腔体(5)的距离为1mm。
5.根据权利要求2所述的一种用于污泥处理的气锁供料装置，其特征在于，所述气锁刮板(8)与气锁腔体(5)相近的一端为倒角结构。
6.根据权利要求2所述的一种用于污泥处理的气锁供料装置，其特征在于，所述气锁电机(6)上端设有变速器(10)。
7.根据权利要求1所述的一种用于污泥处理的气锁供料装置，其特征在于，所述料斗(1)中的振动筛板(11)设为一定坡度。
8.根据权利要求1所述的一种用于污泥处理的气锁供料装置，其特征在于，所述粉碎机(20)左侧上端连接有粉碎进料管(19)，同侧下端连接有粉碎出料管(21)，所述粉碎进料管(19)和粉碎出料管(21)分别与所述料斗(1)上开有的第二出料口(16)和同侧下端的第二进料口(22)连接，所述粉碎机(20)底端连接有至少2个粉碎机支架(23)，每个所述粉碎机支架(23)下端均连接有连接有粉碎机底座(25)。
9.根据权利要求8所述的一种用于污泥处理的气锁供料装置，其特征在于，所述粉碎机(20)底端连接有2～6个粉碎机支架(23)，每个所述粉碎机支架(23)和粉碎机底座(25)之间均设有减震器(24)。
说明书
一种用于污泥处理的气锁供料装置
技术领域
本实用新型涉及污泥处理设备领域，具体为一种用于污泥处理的气锁供料装置。
背景技术
污泥是污水处理后产生的副产物，随着污水处理厂的增加，相应需要处理的污泥量也越来越多，污泥浓缩了大量有毒有害物质，对环境造成很大隐患，因此对污泥的处理十分重要。
目前，在处理污泥过程中，在将污泥脱水后需将干污泥输送进焚烧装置，由于干污泥的特点，目前所用的污泥供料装置容易被堵塞，且供料不均匀，使焚烧不充分。
发明内容
本实用新型的目的在于：针对上述现有污泥供料装置容易被灰尘堵塞，且供料不均匀，使焚烧不充分的问题，本实用新型提供一种用于污泥处理的气锁供料装置。
本实用新型采用的技术方案如下：
一种用于污泥处理的气锁供料装置，包括料斗和输料管，还包括在料斗下端连接有第一进料口，第一进料口下端设有气锁装置，所述气锁装置下端连接有第一出料口，所述第一出料口下端连接有输料管，所述料斗中部设置有振动筛板，所述振动筛板两侧下端通过弹簧与弹簧支架连接，所述振动筛板左侧下端通过振动电机支架固定连接有振动电机，所述振动筛板右侧上方处开有第二出料口，所述第二出料口处设有挡板，所述挡板上端固定连接有挡板提手，所述料斗在第二出料口同侧下端开有第二进料口，所述料斗通过第二出料口和同侧下端的第二进料口连接有粉碎机。
工作原理：污泥进入料斗后先经过振动筛板筛选出较小颗粒直接进入第一进料口，无法通过的较大颗粒从第二出料口通过粉碎进料管进入粉碎机，经过粉碎机粉碎成较小颗粒后经粉碎出料管和第二进料口进入第一进料口，进入第一进料口的污泥在经过气锁装置进入第一出料口，再经输料管输送，从而改善污泥供料装置容易被堵塞，且供料不均匀，使焚烧不充分的问题。
进一步地，所述气锁装置设有气锁腔体，所述气锁腔体左端外壁通过气锁电机支架固定连接有气锁电机，所述气锁电机连接有转动轴，所述转动轴上连接有气锁刮板。
进一步地，所述转动轴上连接有2～8个气锁刮板，等距设置在转动轴上。
进一步地，所述气锁刮板与气锁腔体的距离为1mm。
进一步地，所述气锁刮板与气锁腔体相近的一端为倒角结构。
进一步地，所述气锁电机上端设有变速器。
进一步地，所述料斗中的振动筛板设为一定坡度。
进一步地，所述粉碎机左侧上端连接有粉碎进料管，同侧下端连接有粉碎出料管，所述粉碎进料管和粉碎出料管分别与所述料斗上开有的第二出料口和同侧下端的第二进料口连接，所述粉碎机底端连接有至少2个粉碎机支架，每个所述粉碎机支架下端均连接有粉碎机底座。
进一步地，所述粉碎机底端连接有2～6个粉碎机支架，每个所述粉碎机支架和粉碎机底座之间均设有减震器。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1.本实用新型通在污泥供料装置中增设气锁装置，可以达到改善污泥供料装置容易被堵塞，且供料不均匀，使焚烧不充分的作用。
2.本实用新型通在料斗中设置振动筛板，并在料斗外连接有粉碎机，可以达到改善污泥供料装置容易被堵塞的作用。
2.本实用新型通过在转动轴上连接有2～8个气锁刮板，等距设置在转动轴上，可以达到提高排出效率的作用。
3.本实用新型通过把气锁刮板与气锁腔体的距离设为1mm，可以达到在增强锁气的同时，不影响排料的作用。
4.本实用新型通过把气锁刮板与气锁腔体相近的一端设为倒角结构，可以达到减少摩擦且易排料的作用。
5.本实用新型通过在气锁电机上端设有变速器可以控制排料速度，可以达到控制排出速度的作用。
6.本实用新型通过把所述料斗中的振动筛板设为一定坡度，可以达到提高筛选效率的作用。
7.本实用新型通过在粉碎机支架下端连接有减震器，可以达到降低粉碎机的振动较强、噪音较大的作用。
