申请日2018.07.03
公开(公告)日2019.03.01
IPC分类号C02F9/14; C02F103/32
摘要
本实用新型公开了一种杏仁脱苦废水的处理系统，包括脱氢反应装置，脱氢反应装置通过连通管连接有PH调节装置和气浮装置，气浮装置通过连通管连接有USAB反应器，USAB反应器通过连通管连接有一级水解池，一级水解池通过连通管连接有一级沉淀池，一级沉淀池通过连通管连接有一级好氧池，一级好氧池通过连通管连接有二级沉淀池，二级沉淀池通过连通管连接有二级水解池，二级水解池通过连通管连接有三级沉淀池，三级沉淀池通过连通管连接有二级好氧池，二级好氧池通过连通管连接有四级沉淀池，四级沉淀池通过连通管连接有过滤池。本实用新型能够使得处理后的苦杏仁废水能够达到排放的标准，有利于保护水环境。
权利要求书
1.一种杏仁脱苦废水的处理系统，包括脱氢反应装置(2)，其特征在于，所述脱氢反应装置(2)通过连通管连接有pH调节装置(21)和气浮装置(16)，所述气浮装置(16)通过连通管连接有USAB反应器(18)，所述USAB反应器(18)通过连通管连接有一级水解池(3)，所述一级水解池(3)通过连通管连接有一级沉淀池(4)，所述一级沉淀池(4)通过连通管连接有一级好氧池(6)，所述一级好氧池(6)通过连通管连接有二级沉淀池(7)，所述二级沉淀池(7)通过连通管连接有二级水解池(9)，所述二级水解池(9)通过连通管连接有三级沉淀池(10)，所述三级沉淀池(10)通过连通管连接有二级好氧池(12)，所述二级好氧池(12)通过连通管连接有四级沉淀池(13)，所述四级沉淀池(13)通过连通管连接有过滤池(15)。
2.根据权利要求1所述的一种杏仁脱苦废水的处理系统，其特征在于，所述脱氢反应装置(2)通过连通管连接有预处理池(1)，所述预处理池(1)具体为格栅池。
3.根据权利要求1所述的一种杏仁脱苦废水的处理系统，其特征在于，所述气浮装置(16)连接USAB反应器(18)的连通管上设有水泵(17)。
4.根据权利要求1所述的一种杏仁脱苦废水的处理系统，其特征在于，所述一级水解池(3)和一级沉淀池(4)之间通过连通管共同连接有一级污泥回流装置(5)。
5.根据权利要求1所述的一种杏仁脱苦废水的处理系统，其特征在于，所述一级好氧池(6)与二级沉淀池(7)之间通过连通管共同连接有二级污泥回流装置(8)。
6.根据权利要求1所述的一种杏仁脱苦废水的处理系统，其特征在于，所述二级水解池(9)与三级沉淀池(10)之间通过连通管共同连接有三级污泥回流装置(11)。
7.根据权利要求1所述的一种杏仁脱苦废水的处理系统，其特征在于，所述二级好氧池(12)与四级沉淀池(13)之间通过连通管共同连接有四级污泥回流装置(14)。
8.根据权利要求1所述的一种杏仁脱苦废水的处理系统，其特征在于，所述PH调节装置(21)包括固定座(211)，所述固定座(211)的一端固定在脱氢反应装置(2)的外部上端，所述固定座(211)的另一端通过第一固定杆(212)设有乘料斗(213)，所述乘料斗(213)位于固定座(211)的上方，所述乘料斗(213)的下端设有控制阀门(214)，所述乘料斗(213)的下端端部连接有连接软管(215)，所述连接软管(215)的下端设有停料斗(216)，所述停料斗(216)的两侧设有第二支撑杆(217)，所述第二支撑杆(217)的下端之间设有称量组件(218)，所述称量组件(218)置于固定座(211)的上表面，且所述连接软管(215)处于放松状态，所述停料斗(216)下端的一侧设有下料管(219)，所述下料管(219)的另一端连接脱氢反应装置(2)，且所述下料管(219)上设有下料阀门(2110)。
说明书
一种杏仁脱苦废水的处理系统
技术领域
本实用新型涉及环保技术领域，尤其涉及一种杏仁脱苦废水的处理系统。
背景技术
苦杏仁可以在苦杏仁酶和樱叶酶作用下分解产生苯甲醛和氢氰酸，氢氰酸属剧毒物质，因此苦杏仁废水属高浓度有毒的有机废水，针对苦杏仁废水，目前应用较成熟的污水处理系统都难以使处理后的苦杏仁废水达到排放标准，因此造成了苦杏仁废水处理困难排放在环境中会引起水环境的污染。为此，我们提出了一种杏仁脱苦废水的处理系统。
实用新型内容
本实用新型的目的是为了解决背景技术中存在的缺点，而提出的一种杏仁脱苦废水的处理系统。
为了实现上述目的，本实用新型采用了如下技术方案：

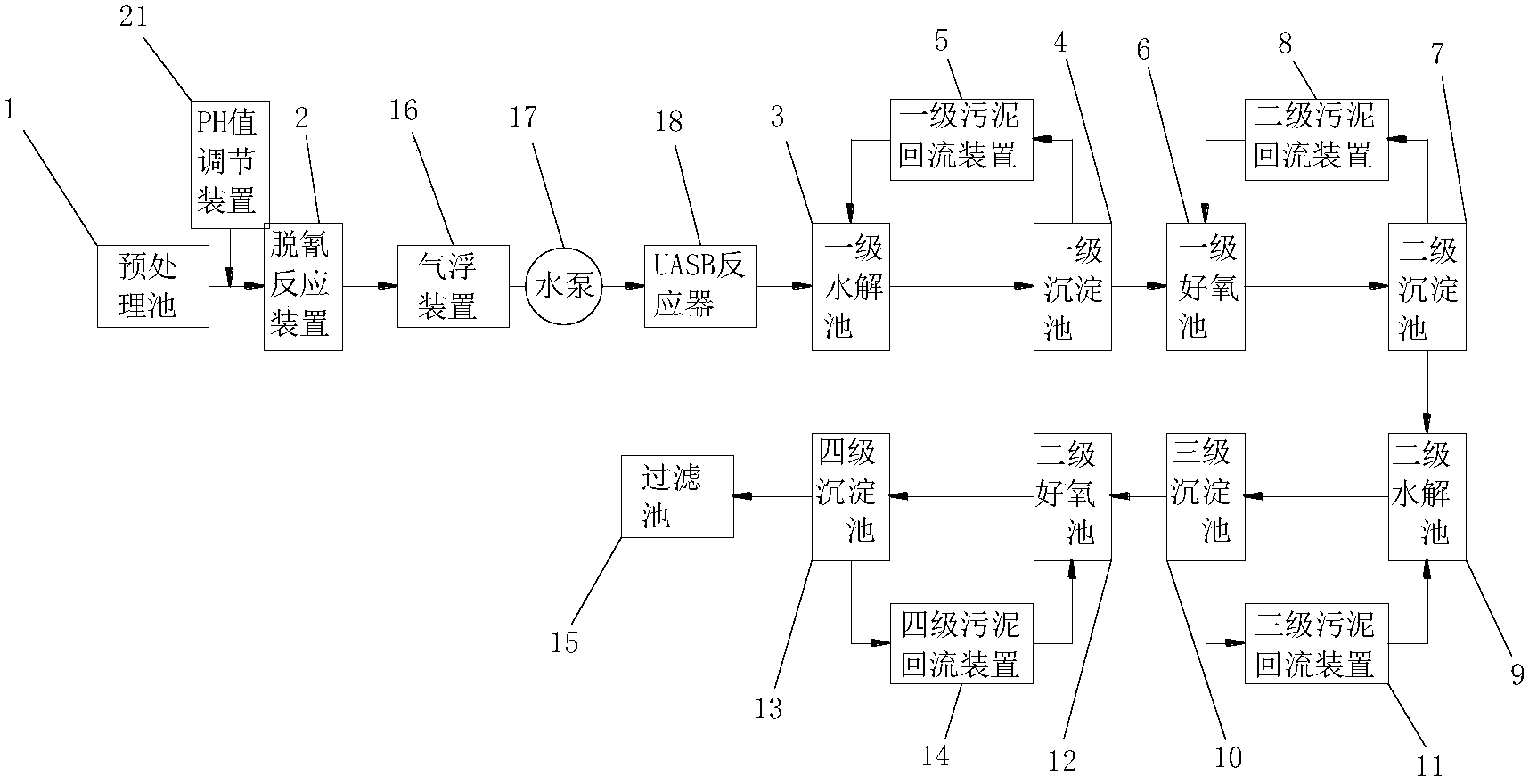

一种杏仁脱苦废水的处理系统，包括脱氢反应装置，所述脱氢反应装置通过连通管连接有pH调节装置和气浮装置，所述气浮装置通过连通管连接有USAB反应器，所述USAB反应器通过连通管连接有一级水解池，所述一级水解池通过连通管连接有一级沉淀池，所述一级沉淀池通过连通管连接有一级好氧池，所述一级好氧池通过连通管连接有二级沉淀池，所述二级沉淀池通过连通管连接有二级水解池，所述二级水解池通过连通管连接有三级沉淀池，所述三级沉淀池通过连通管连接有二级好氧池，所述二级好氧池通过连通管连接有四级沉淀池，所述四级沉淀池通过连通管连接有过滤池。
优选的，所述脱氢反应装置通过连通管连接有预处理池，所述预处理池具体为格栅池。
优选的，所述气浮装置连接USAB反应器的连通管上设有水泵。
优选的，所述一级水解池和一级沉淀池之间通过连通管共同连接有一级污泥回流装置。
优选的，所述一级好氧池与二级沉淀池之间通过连通管共同连接有二级污泥回流装置。
优选的，所述二级水解池与三级沉淀池之间通过连通管共同连接有三级污泥回流装置。
优选的，所述二级好氧池与四级沉淀池之间通过连通管共同连接有四级污泥回流装置。
优选的，所述pH调节装置包括固定座，所述固定座的一端固定在脱氢反应装置的外部上端，所述固定座的另一端通过第一固定杆设有乘料斗，所述乘料斗位于固定座的上方，所述乘料斗的下端设有控制阀门，所述乘料斗的下端端部连接有连接软管，所述连接软管的下端设有停料斗，所述停料斗的两侧设有第二支撑杆，所述第二支撑杆的下端之间设有称量组件，所述称量组件置于固定座的上表面，且所述连接软管处于放松状态，所述停料斗下端的一侧设有下料管，所述下料管的另一端连接脱氢反应装置，且所述下料管上设有下料阀门。
本实用新型提出的一种杏仁脱苦废水的处理系统，有益效果在于：本方案在对杏仁脱苦废水处理的过程中，首先去除了毒性物质对微生物的影响，其次设置的每个污泥回流装置，既保证了相对反应池内污泥量的同时又防止污泥进入下级反应池，使微生物生长受到抑制甚至死亡，从而影响出水效果，使得处理后的苦杏仁废水能够达到排放的标准，避免了苦杏仁废水处理困难以及排放在环境中引起的水环境的污染，有利于保护水环境。
