申请日2018.07.03
公开(公告)日2019.03.22
IPC分类号F25D31/00; F25D19/00; F25B15/06
摘要
本实用新型提供一种工艺热水处理系统，包括：动力装置、机力通风冷却塔、工艺冷却水泵和N个制冷机组，所述N个制冷机组通过水管进行串联连接，所述N个制冷机组中至少包括第一制冷机组和第二制冷机组，所述第一制冷机组与所述动力装置通过水管连接，所述第二制冷机组上设置有工业水出水管，所述机力通风冷却塔中包括的循环进水管和循环出水管分别与所述N个制冷机组中的每个制冷机组连接，所述工艺冷却水泵的出水口通过水管分别与所述N个制冷机组中的每个制冷机组连接，所述N个制冷机组中的每个制冷机组上均设置有冷却水出水管，其中，所述N为大于或等于1的整数。本实施例在得到进行热轧所需的冷却水时，消耗的电能的较少。
权利要求书

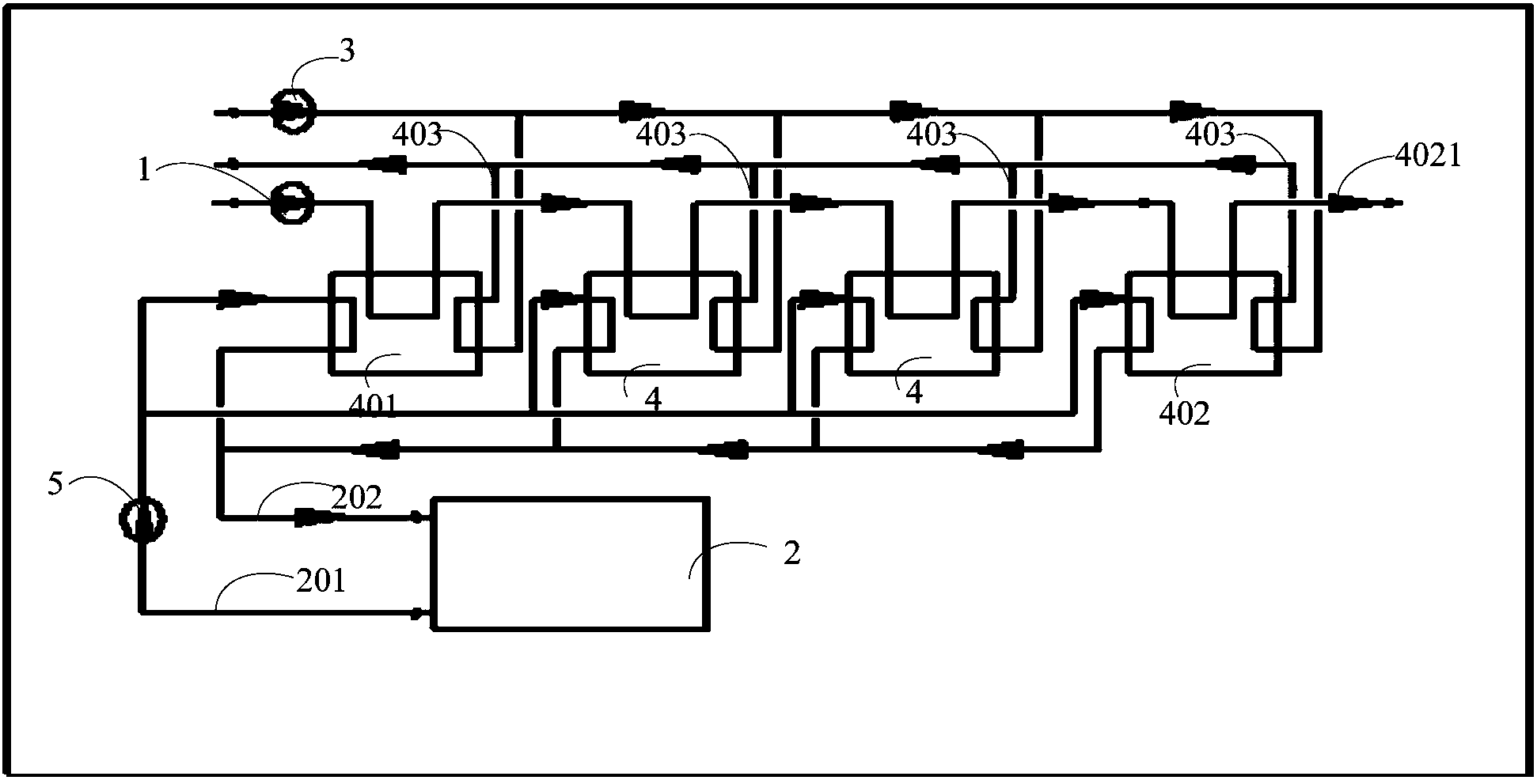

1.一种工艺热水处理系统，用于处理工艺热水，其特征在于，所述工艺热水处理系统包括：动力装置、机力通风冷却塔、工艺冷却水泵和N个制冷机组，所述N个制冷机组通过水管进行串联连接，所述N个制冷机组中至少包括第一制冷机组和第二制冷机组，所述第一制冷机组与所述动力装置通过水管连接，所述第二制冷机组上设置有工业水出水管，所述机力通风冷却塔中包括的循环进水管和循环出水管分别与所述N个制冷机组中的每个制冷机组连接，所述工艺冷却水泵的出水口通过水管分别与所述N个制冷机组中的每个制冷机组连接，所述N个制冷机组中的每个制冷机组上均设置有冷却水出水管，其中，所述N为大于或等于1的整数。
2.如权利要求1所述的工艺热水处理系统，其特征在于，所述工艺热水处理系统还包括循环水泵，所述循环水泵设置于所述机力通风冷却塔和所述N个制冷机组之间，所述循环水泵的进水口通过水管与所述机力通风冷却塔连接，所述循环水泵的出水口通过水管分别与所述N个制冷机组连接。
3.如权利要求1或2所述的工艺热水处理系统，其特征在于，所述制冷机组为溴化锂吸收式制冷机组。
4.如权利要求1或2所述的工艺热水处理系统，其特征在于，所述动力装置为驱动热源水泵。
5.如权利要求1或2所述的工艺热水处理系统，其特征在于，所述N个制冷机组的每个制冷机组中均包括冷凝器和吸收器，所述机力通风冷却塔中包括的循环进水管和循环出水管分别与所述冷凝器和所述吸收器连接。
说明书
一种工艺热水处理系统
技术领域
本实用新型涉及工艺热水处理领域，特别涉及一种工艺热水处理系统。
背景技术
在钢铁厂等工厂的生产过程中，具体如在烧结和焦化等生产过程中，需要消耗大量的能量。在实际运用中，为了得到进行热轧所需的冷却水，通常采用电能对工艺热水进行制冷，以降低工艺热水的温度，进而得到进行热轧所需的冷却水，但是采用电能制冷所耗费的电能较大，可见，当前在得到冷却水的过程中，电能的消耗量较大。
实用新型内容
本实用新型实施例的目的在于提供一种工艺热水处理系统，解决了当前在得到冷却水的过程中，电能的消耗量较大的问题。
为了达到上述目的，本实用新型实施例提供一种工艺热水处理系统，用于处理工艺热水，所述工艺热水处理系统包括：动力装置、机力通风冷却塔、工艺冷却水泵和N个制冷机组，所述N个制冷机组通过水管进行串联连接，所述N个制冷机组中至少包括第一制冷机组和第二制冷机组，所述第一制冷机组与所述动力装置通过水管连接，所述第二制冷机组上设置有工业水出水管，所述机力通风冷却塔中包括的循环进水管和循环出水管分别与所述N个制冷机组中的每个制冷机组连接，所述工艺冷却水泵的出水口通过水管分别与所述N个制冷机组中的每个制冷机组连接，所述N个制冷机组中的每个制冷机组上均设置有冷却水出水管，其中，所述N为大于或等于1的整数。
可选的，所述工艺热水处理系统还包括循环水泵，所述循环水泵设置于所述机力通风冷却塔和所述N个制冷机组之间，所述循环水泵的进水口通过水管与所述机力通风冷却塔连接，所述循环水泵的出水口通过水管分别与所述N个制冷机组连接。
可选的，所述制冷机组为溴化锂吸收式制冷机组。
可选的，所述动力装置为驱动热源水泵。
可选的，所述N个制冷机组的每个制冷机组中均包括冷凝器和吸收器，所述机力通风冷却塔中包括的循环进水管和循环出水管分别与所述冷凝器和所述吸收器连接。
上述技术方案中的一个技术方案具有如下优点或有益效果：
本实用新型实施例提供的工艺热水处理系统包括：动力装置、机力通风冷却塔、工艺冷却水泵和N个制冷机组，N个制冷机组通过水管进行串联连接，N个制冷机组中至少包括第一制冷机组和第二制冷机组，第一制冷机组与动力装置通过水管连接，第二制冷机组上设置有工业水出水管，机力通风冷却塔中包括的循环进水管和循环出水管分别与每个制冷机组连接，工艺冷却水泵的出水口通过水管分别与每个制冷机组连接，每个制冷机组上均设置有冷却水出水管。这样，工艺热水从工艺冷却水泵经N个制冷机组进行冷却，从而得到了进行热轧所需的冷却水，且消耗的电能的较少。
