申请日2018.07.03
公开(公告)日2019.03.22
IPC分类号C02F9/04; C02F103/28
摘要
本实用新型提供了一种纸品加工车间废水处理装置，包括废水箱、进水管和排水管，进水管安装在废水箱上端，排水管安装在废水箱的下侧，排水管上安装有安全阀，废水箱内从上至下一次安装有转动过滤网、多层过滤装置和消毒装置，转动过滤网横向安装在废水箱一组对应侧壁上，废水箱内壁中间处固定安装有支撑隔板，多层过滤装置安装在支撑隔板上，消毒装置内横向安装有搅拌器，搅拌器和多层过滤装置之间安装有氯化物发生器，废水箱外横向一侧安装有功能箱;本装置将废水处理装置设置为上下结构，使废水进入废水箱后依次处理达到合格的排水标准，解决了现有装置易将未处理的有害废水和处理后的标准废水混合，产生污水排放。
权利要求书

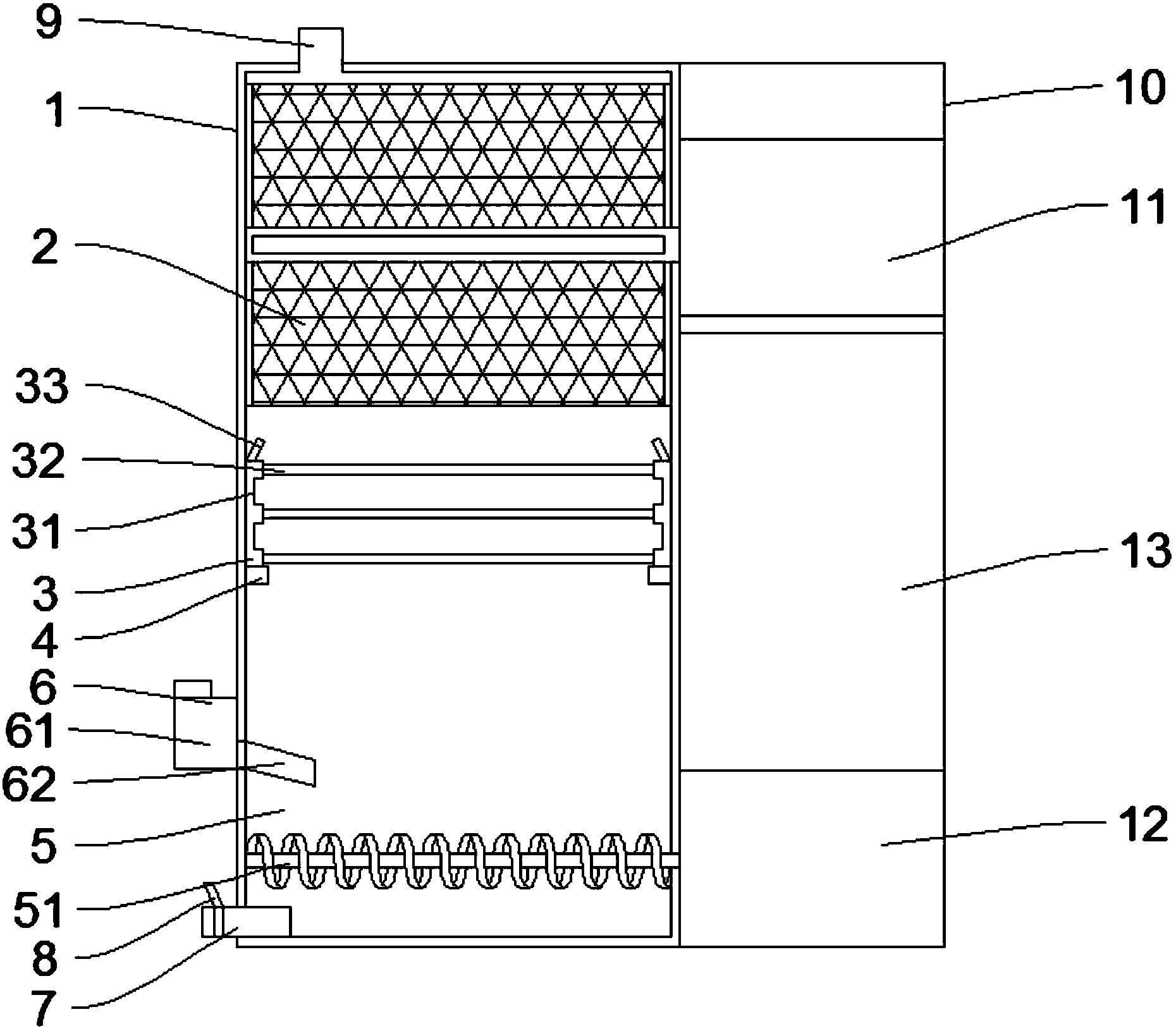

1.一种纸品加工车间废水处理装置，包括废水箱(1)、进水管(9)和排水管(7)，所述进水管(9)安装在废水箱(1)上端，所述排水管(7)安装在废水箱(1)的下侧，所述排水管(7)上安装有安全阀(8)，其特征在于：所述废水箱(1)内从上至下一次安装有转动过滤网(2)、多层过滤装置(3)和消毒装置(5)，所述转动过滤网(2)横向安装在废水箱(1)一组对应侧壁上，所述废水箱(1)内壁中间处固定安装有支撑隔板(4)，所述多层过滤装置(3)安装在支撑隔板(4)上，所述消毒装置(5)内横向安装有搅拌器(51)，所述搅拌器(51)和多层过滤装置(3)之间安装有氯化物发生器(6)，所述废水箱(1)外横向一侧安装有功能箱(10);
所述转动过滤网(2)包括中心轴(21)、若干插槽(22)和若干钢丝网(24)，若干所述插槽(22)均匀开设在中心轴(21)侧面，若干所述插槽(22)两端均固定安插有安装条(23)，所述钢丝网(24)通过两端的安装条(23)固定安装在中心轴(21)上。
2.根据权利要求1所述的一种纸品加工车间废水处理装置，其特征在于：所述多层过滤装置(3)包括若干过滤网(32)和安装架(31)，所述安装架(31)安装在支撑隔板(4)上，若干所述过滤网(32)平行安装在安装架(31)内，所述安装架(31)上端两侧铰接安装有拉环(33)。
3.根据权利要求1或2所述的一种纸品加工车间废水处理装置，其特征在于：所述功能箱(10)包括第一电机(11)、电路箱(13)和第二电机(12)，所述第一电机(11)安装在功能箱(10)上部，所述第一电机(11)连接在中心轴(21)的一端，带动转动过滤网(2)转动，所述第二电机(12)安装在功能箱(10)下部，所述第二电机(12)连接搅拌器(51)，带动搅拌器(51)转动，所述电路箱(13)安装在第一电机(11)和第二电机(12)之间。
4.根据权利要求3所述的一种纸品加工车间废水处理装置，其特征在于：所述氯化物发生器(6)包括氯化物发生箱(61)和导管(62)，所述氯化物发生箱(61)安装在废水箱(1)外侧，所述导管(62)安装在氯化物发生箱(61)下端，所述导管(62)穿过废水箱(1)侧壁通向废水箱(1)内。
5.根据权利要求4所述的一种纸品加工车间废水处理装置，其特征在于：若干所述插槽(22)和中心轴(21)的轴心线平行，若干所述插槽(22)以中心轴(21)的轴心线作中心对称。
6.根据权利要求5所述的一种纸品加工车间废水处理装置，其特征在于：所述导管(62)出口向下倾斜，倾斜角度为15°-45°。
说明书
一种纸品加工车间废水处理装置
技术领域
本实用新型属于纸品加工废水处理设备技术领域，具体涉及一种纸品加工车间废水处理装置。
背景技术
造纸工业生产分为两个主要工艺阶段，即制浆和抄纸。制浆是把植物原料中的纤维分离出来,制成浆料,再经漂白;抄纸则是把浆料稀释、成型、压榨、烘干、制成纸张。这两项工艺都耗用大量的水。在中国,生产1吨纸约需水100 吨(木浆)至400吨(草浆)，其中大部分作为废水排出。造纸废水中含BOD(生化需氧量)和SS(悬浮物)浓度很高，并含有大量化学药品和杂质，因此废水处理需要进行过滤和消毒。
现有的废水处理装置多采用物理方法和化学方法对废水进行过滤净化处理。但是对于纸品加工废水处理装置，由于废水中存在大量废纸，造成过滤网堵塞，减缓过滤效率，并且常规的废水处理装置小颗粒和有害物质不能彻底得到过滤净化。
申请号为CN201720770791.5的专利，其内容为：本实用新型公开了一种纸品加工废水处理装置，包括外壳体、电动液压缸、消毒箱、过滤箱和废水箱，所述外壳体的顶部设置有电动液压缸，且电动液压缸的输出轴连接有连接杆，所述连接杆位于外壳体内，所述连接杆的底端设置有电机安装板，且电机安装板上设置有一号电机，所述一号电机的输出轴连接搅拌轴，且搅拌轴位于废水箱内，所述搅拌轴上设置有搅拌叶，且搅拌叶上设置有钢丝网，所述废水箱的一侧连接有水管，且水管的另一端连接在过滤箱内，且过滤箱内由上到下依次设置一号过滤网、二号过滤网和三号过滤网，所述过滤箱的下端通过水管连接在压力泵的进水口上。本实用新型功能多样，操作简单，起到快速过滤和消毒的目的。
上述专利操作简单，能够快速进行过滤和消毒，但废水处理过程中，处理后的废水易和未处理的废水混合，导致排出废水中依旧有不合格的有毒废水。
实用新型内容
本实用新型要解决了现有装置易将未处理的有害废水和处理后的标准废水混合的问题，为此提供了一种纸品加工车间废水处理装置。
本实用新型解决其技术问题采用的技术方案是：
一种纸品加工车间废水处理装置，包括废水箱、进水管和排水管，所述进水管安装在废水箱上端，所述排水管安装在废水箱的下侧，所述排水管上安装有安全阀，其特征在于：所述废水箱内从上至下一次安装有转动过滤网、多层过滤装置和消毒装置，所述转动过滤网横向安装在废水箱一组对应侧壁上，所述废水箱内壁中间处固定安装有支撑隔板，所述多层过滤装置安装在支撑隔板上，所述消毒装置内横向安装有搅拌器，所述搅拌器和多层过滤装置之间安装有氯化物发生器，所述废水箱外横向一侧安装有功能箱;
所述转动过滤网包括中心轴、若干插槽和若干钢丝网，若干所述插槽均匀开设在中心轴侧面，若干所述插槽两端均固定安插有安装条，所述钢丝网通过两端的安装条固定安装在中心轴上。
作为本实用新型更进一步的技术方案：所述多层过滤装置包括若干过滤网和安装架，所述安装架安装在支撑隔板上，若干所述过滤网平行安装在安装架内，所述安装架上端两侧铰接安装有拉环。
作为本实用新型更进一步的技术方案：所述功能箱包括第一电机、电路箱和第二电机，所述第一电机安装在功能箱上部，所述第一电机连接在中心轴的一端，带动转动过滤网转动，所述第二电机安装在功能箱下部，所述第二电机连接搅拌器，带动搅拌器转动，所述电路箱安装在第一电机和第二电机之间。
作为本实用新型更进一步的技术方案：所述氯化物发生器包括氯化物发生箱和导管，所述氯化物发生箱安装在废水箱外侧，所述导管安装在氯化物发生箱下端，所述导管穿过废水箱侧壁通向废水箱内。
作为本实用新型更进一步的技术方案：若干所述插槽和中心轴的轴心线平行，若干所述插槽以中心轴的轴心线作中心对称。
作为本实用新型更进一步的技术方案：所述导管出口向下倾斜，倾斜角度为15°-45°。
与现有技术相比，本实用新型的有益效果是，
1、本装置将废水处理装置设置为上下结构，使废水进入废水箱通过转动过滤网、多层过滤装置和消毒箱依次处理达到合格的废水排水标准，解决了现有装置易将未处理的有害废水和处理后的标准废水混合，产生污水排放。
2、将现有技术的钢丝网设置成安装在中心轴上的多个钢丝网，解决了废水从上至下过滤时有过滤不到的问题，中心轴带动多个过滤网转动，保证了过滤废水中的纸浆能够更加完全。
