申请日2018.07.03
公开(公告)日2019.03.29
IPC分类号C02F9/04
摘要
本实用新型是一种组合式净水处理设备。预处理池设有进水管，过滤池设有第一出水管，第二清水池设有第二出水管，第一浊度计装设在进水管上，第一液位传感器装设在过滤池的上部，第二液位传感器装设在第一清水池的上部，第三液位传感器装设在第二清水池的上部，余氯分析仪及第二浊度计装设在第二出水管上，沉淀池的下部装设有排泥管，沉淀池的中部装有生物填充物，沉淀池的下部装设有挡泥板，过滤池中部装设有石英砂，过滤池的上部装设有溢流管，过滤池的上部装设有排水管，过滤池的下部还装设有反冲进水管，沉淀池上部与过滤池上部之间装设有导流管，导流管将沉淀后水流导入过滤池。本实用新型提高净水效率，产水水质好，且结构简单，方便实用。
权利要求书
1.一种组合式净水处理设备，其特征在于包括有第一浊度计、第一液位传感器、第二液位传感器、第三液位传感器、余氯分析仪、排泥管、进水管、生物填充物、挡泥板、石英砂、溢流管、排水管、第一出水管、反冲进水管、导流管、第二浊度计、第一清水池、第二清水池、过滤池、沉淀池、预处理池、第二出水管，其中预处理池设有进水管，过滤池设有第一出水管，第二清水池设有第二出水管，第一浊度计装设在进水管上，第一液位传感器装设在过滤池的上部，第二液位传感器装设在第一清水池的上部，第三液位传感器装设在第二清水池的上部，余氯分析仪及第二浊度计装设在第二出水管上，沉淀池的下部装设有排泥管，沉淀池的中部装有生物填充物，沉淀池的下部装设有挡泥板，过滤池中部装设有石英砂，过滤池的上部装设有溢流管，过滤池的上部装设有排水管，过滤池的下部还装设有反冲进水管，沉淀池上部与过滤池上部之间装设有导流管，导流管将沉淀后水流导入过滤池。
2.根据权利要求1所述的组合式净水处理设备，其特征在于上述过滤池外侧还设有外置恒液位器。
3.根据权利要求1所述的组合式净水处理设备，其特征在于上述进水管(9)上还装设有第一流量计(2)。
4.根据权利要求1所述的组合式净水处理设备，其特征在于上述进水管上还装设有第一pH传感器。
5.根据权利要求1所述的组合式净水处理设备，其特征在于上述进水管上还装设有第一压力传感器。
6.根据权利要求1至5任一项所述的组合式净水处理设备，其特征在于上述第一出水管位于过滤池的下部。
7.根据权利要求6所述的组合式净水处理设备，其特征在于上述第二出水管位于第二清水池的下部。
8.根据权利要求7所述的组合式净水处理设备，其特征在于上述第二出水管上还装设有第二pH传感器。
9.根据权利要求8所述的组合式净水处理设备，其特征在于上述第二出水管还装设有第二流量计。
10.根据权利要求9所述的组合式净水处理设备，其特征在于上述第二出水管上还装设有第二压力传感器。
说明书
一种组合式净水处理设备
技术领域
本实用新型涉及一种组合式净水处理设备，特别是一种适用于农村自来水净化处理的不锈钢组合式净水处理设备，属于组合式净水处理设备的创新技术。
背景技术
随着人们对水质要求的提高以及原水水质的变化，对今后的村村通自来水给水工艺提出新的要求。出水水质除必须符合国家城市现行的水质标准及当地城市水质要求外，还应结合今后水质可能的提高作出相应考虑。
村村通自来水传统净水工艺流程净水效率低下，出水水质相对较差，难以应对原水水质的变化，受现场条件影响较大，严重影响了水厂产水效率。因此，改进净水工艺流程势在必行。
发明内容
本实用新型的目的在于考虑上述问题而提供一种组合式净水处理设备，本实用新型提高净水的效率，产水水质好、能应对原水水质变化且受现场条件影响小的净水工艺流程，是一种结构简单，方便实用的组合式净水处理设备。

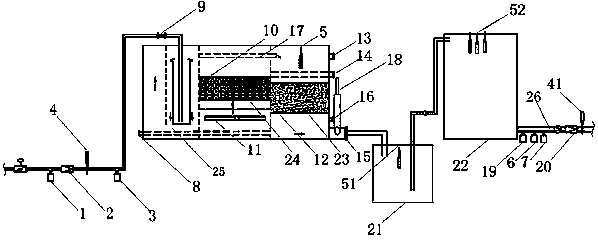

本实用新型的技术方案是：本实用新型的组合式净水处理设备，包括有第一浊度计、第一液位传感器、第二液位传感器、第三液位传感器、余氯分析仪、排泥管、进水管、生物填充物、挡泥板、石英砂、溢流管、排水管、第一出水管、反冲进水管、导流管、第二浊度计、第一清水池、第二清水池、过滤池、沉淀池、预处理池、第二出水管，其中预处理池设有进水管，过滤池设有第一出水管，第二清水池设有第二出水管，第一浊度计装设在进水管上，第一液位传感器装设在过滤池的上部，第二液位传感器装设在第一清水池的上部，第三液位传感器装设在第二清水池的上部，余氯分析仪及第二浊度计装设在第二出水管上，沉淀池的下部装设有排泥管，沉淀池的中部装有生物填充物，沉淀池的下部装设有挡泥板，过滤池中部装设有石英砂，过滤池的上部装设有溢流管，过滤池的上部装设有排水管，过滤池的下部还装设有反冲进水管，沉淀池上部与过滤池上部之间装设有导流管，导流管将沉淀后水流导入过滤池。
本实用新型的组合式净水处理设备，提高净水的效率，产水水质好、能应对原水水质变化且受现场条件影响小的净水工艺流程，是一种结构简单，方便实用的不锈钢组合式净水处理设备，本实用新型是一种结构简单，方便实用的组合式净水处理设备。
