申请日2018.07.03
公开(公告)日2019.03.26
IPC分类号C02F9/10; C02F101/20; C02F101/16
摘要
本实用新型提出了一种银系列电池生产废水处理工艺系统，采用重金属回收设备回收贵重金属，实现变废为宝的目的;采用蒸汽汽提回收废水中的氨氮，实现氨氮资源化的目的;采用车间酸性废液和碱性废碱进行酸碱中和调节溶液pH值，以废治废;采用芬顿氧化降解溶液有机物，实现无害化;配制多介质过滤器、活性炭吸附、重金属捕捉器，有效解决了处理出水重金属超标的难题。
权利要求书

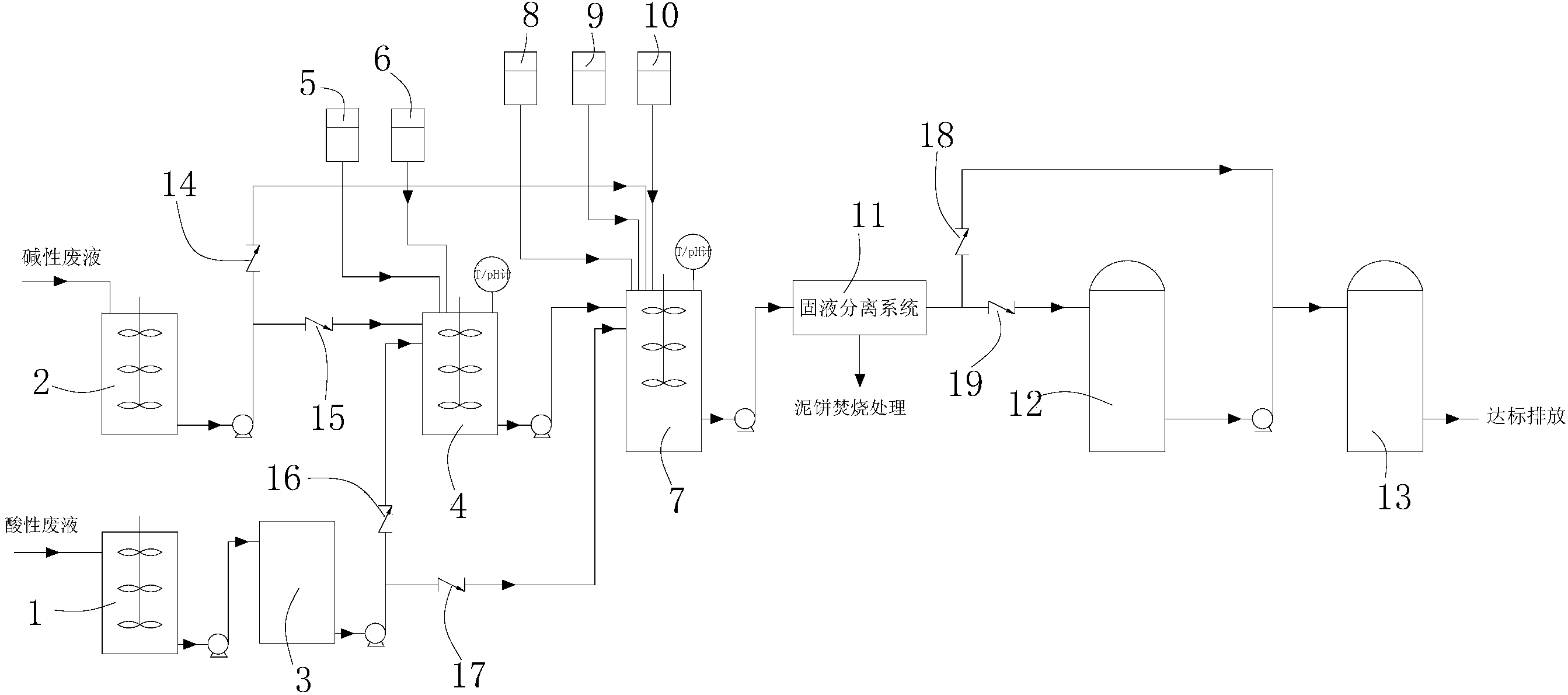

1.一种银系列电池生产废水处理工艺系统，其特征在于：包括废酸储罐(1)、废碱储罐(2)、重金属回收设备(3)、芬顿反应罐(4)、双氧水储存容器(5)、硫酸亚铁储存容器(6)、综合反应罐(7)、硫化钠储存容器(8)、PAM储存容器(9)、PAC储存容器(10)、固液分离系统(11)、氨氮蒸汽汽提系统(12)和吸附捕捉系统(13)，废酸储罐(1)连通重金属回收设备(3)，重金属回收设备(3)分别连通芬顿反应罐(4)和综合反应罐(7)，废碱储罐(2)分别连通芬顿反应罐(4)和综合反应罐(7)，双氧水储存容器(5)和硫酸亚铁储存容器(6)分别连通芬顿反应罐(4)，硫化钠储存容器(8)、PAM储存容器(9)和PAC储存容器(10)分别连通综合反应罐(7)，综合反应罐(7)、固液分离系统(11)、氨氮蒸汽汽提系统(12)和吸附捕捉系统(13)依次连通，固液分离系统(11)连通吸附捕捉系统(13)，吸附捕捉系统(13)连通城市污水厂接纳管道。
2.如权利要求1所述的银系列电池生产废水处理工艺系统，其特征在于：还包括第一阀门(14)和第二阀门(15)，分别设置于废碱储罐(2)与综合反应罐(7)的连接管路和废碱储罐(2)与芬顿反应罐(4)的连接管路上。
3.如权利要求1所述的银系列电池生产废水处理工艺系统，其特征在于：还包括第三阀门(16)和第四阀门(17)，分别设置于重金属回收设备(3)与芬顿反应罐(4)的连接管路和重金属回收设备(3)与综合反应罐(7)的连接管路上。
4.如权利要求1所述的银系列电池生产废水处理工艺系统，其特征在于：还包括第五阀门(18)和第六阀门(19)，分别设置于固液分离系统(11)与吸附捕捉系统(13)的连接管路和固液分离系统(11)与氨氮蒸汽汽提系统(12)的连接管路上。
5.如权利要求1所述的银系列电池生产废水处理工艺系统，其特征在于：还包括第一在线温度计(20)、第一pH计(21)、ORP计(22)和第一搅拌器(23)，第一在线温度计(20)、第一pH计(21)、ORP计(22)和第一搅拌器(23)分别设置于芬顿反应罐(4)内。
6.如权利要求1所述的银系列电池生产废水处理工艺系统，其特征在于：还包括第二在线温度计(24)、第二pH计(25)和第二搅拌器(26)，第二在线温度计(24)、第二pH计(25)和第二搅拌器(26)分别设置于综合反应罐(7)内。
7.如权利要求1～6任一项所述的银系列电池生产废水处理工艺系统，其特征在于：还包括PLC控制器(27)，分别与第一在线温度计(20)、第一pH计(21)、ORP计(22)、第一搅拌器(23)、第二在线温度计(24)、第二pH计(25)和第二搅拌器(26)信号连接。
说明书
一种银系列电池生产废水处理工艺系统
技术领域
本实用新型涉及危险废物处理技术领域，尤其涉及一种银系列电池生产废水处理工艺系统。
背景技术
随着科技的不断发展，电源技术在各种领域中得到了很大发展，特别是在国防领域内，发展越来越快，尤其是银系列电池。铝/氧化银电池作为目前世界上已实用的新型鱼雷动力电池，对提高鱼雷的航速和航程起着十分重要的作用。锌氧化银电池是20世纪40年代初发展起来的一种新型化学电源，比能量高，比功率大，可以高倍率放电，且在大电流放电时，放电电压平稳，自放电小，并有良好的机械强度;此外;锌氧化银电池还具有能量转换效率高，工作时没有噪音，携带方便，工作范围广泛，对环境适应性强等特点，已广泛用于军事及尖端科技领域，作为通讯、仪器仪表直流电源，以及特殊装备的动力电源。然而，在银系列电池生产过程中会产生有机废水，氨氮废水，碱性废水，酸性废水以及含重金属废水。银系列电池生产工序多，间歇式生产，产水量小，污染因子多，对环境污危害较大，一直是生产企业面临的难题。
中国专利CN 201710776277.7公开了一种危险废物物化处理系统和方法，该方法充分考虑到危险废物的特点，针对危险废物成分复杂，波动性大的特点，设置多个模块化的处理单元，通过输送单元将各主要单元进行网络化连接，实现处理工艺的灵活多变，提高工艺系统的适应性和各个操作单元的处理能力，降低处理成本，实现物化处理达标排放或者回用。但该方法中没有去除氨氮单元，没有对高浓度金属废水进行回收。
实用新型内容
有鉴于此，本发明提出了一种银系列电池生产废水处理工艺系统，有效地解决了生产废水中氨氮、有机物、重金属超标问题，实现了氨氮、重金属回收利用的目的。
本实用新型的技术方案是这样实现的：本实用新型提供了一种银系列电池生产废水处理工艺系统，包括废酸储罐、废碱储罐、重金属回收设备、芬顿反应罐、双氧水储存容器、硫酸亚铁储存容器、综合反应罐、硫化钠储存容器、PAM储存容器、PAC储存容器、固液分离系统、氨氮蒸汽汽提系统和吸附捕捉系统，废酸储罐连通重金属回收设备，重金属回收设备分别连通芬顿反应罐和综合反应罐，废碱储罐分别连通芬顿反应罐和综合反应罐，双氧水储存容器和硫酸亚铁储存容器分别连通芬顿反应罐，硫化钠储存容器、PAM储存容器和PAC储存容器分别连通综合反应罐，综合反应罐、固液分离系统、氨氮蒸汽汽提系统和吸附捕捉系统依次连通，固液分离系统连通吸附捕捉系统，吸附捕捉系统连通城市污水厂接纳管道。
在以上技术方案的基础上，优选的，还包括第一阀门和第二阀门，分别设置于废碱储罐与综合反应罐的连接管路和废碱储罐与芬顿反应罐的连接管路上。
在以上技术方案的基础上，优选的，还包括第三阀门和第四阀门，分别设置于重金属回收设备与芬顿反应罐的连接管路和重金属回收设备与综合反应罐的连接管路上。
在以上技术方案的基础上，优选的，还包括第五阀门和第六阀门，分别设置于固液分离系统与吸附捕捉系统的连接管路和固液分离系统与氨氮蒸汽汽提系统的连接管路上。
在以上技术方案的基础上，优选的，还包括第一在线温度计、第一pH计、ORP计和第一搅拌器，第一在线温度计、第一pH计、ORP计和第一搅拌器分别设置于芬顿反应罐内。
在以上技术方案的基础上，优选的，还包括第二在线温度计、第二pH计和第二搅拌器，第二在线温度计、第二pH计和第二搅拌器分别设置于综合反应罐内。
进一步优选的，还包括PLC控制器，分别与第一在线温度计、第一pH计、ORP计、第一搅拌器、第二在线温度计、第二pH计和第二搅拌器信号连接。
本实用新型的银系列电池生产废水处理工艺系统相对于现有技术具有以下有益效果：
(1)采用重金属回收设备回收贵重金属，实现变废为宝的目的;
(2)采用蒸汽汽提回收废水中的氨氮，实现氨氮资源化的目的;
(3)采用车间酸性废液和碱性废碱进行酸碱中和调节溶液pH值，以废治废;
(4)采用芬顿氧化降解溶液有机物，实现无害化;
(5)配制多介质过滤器、活性炭吸附、重金属捕捉器，有效解决了处理出水重金属超标的难题。
