申请日2018.07.03
公开(公告)日2019.03.22
IPC分类号C02F11/00
摘要
本实用新型公开了一种超声波净化机构以及污泥处理装置，涉及污泥处理技术领域。该超声波净化机构包括多个超声波震板和多个磁棒。多个超声波震板与多个磁棒间隔设置，多个超声波震板和多个磁棒均用于固定安装于反应釜体内，超声波震板用于发出超声波以除去污泥中的细菌，磁棒用于对超声波进行增强，从而提高除菌效果。与现有技术相比，本实用新型提供的超声波净化机构由于采用了间隔设置的多个超声波震板与多个磁棒，所以能够利用加强的超声波消灭污泥中的细菌，净化效果好，处理成本低，占地面积小，实用性强。
权利要求书
1.一种超声波净化机构，应用于污泥处理装置，所述污泥处理装置包括反应釜体，其特征在于，所述超声波净化机构包括多个超声波震板和多个磁棒，多个所述超声波震板与多个所述磁棒间隔设置，多个所述超声波震板和多个所述磁棒均用于固定安装于所述反应釜体内，所述超声波震板用于发出超声波以除去污泥中的细菌，所述磁棒用于对超声波进行增强。

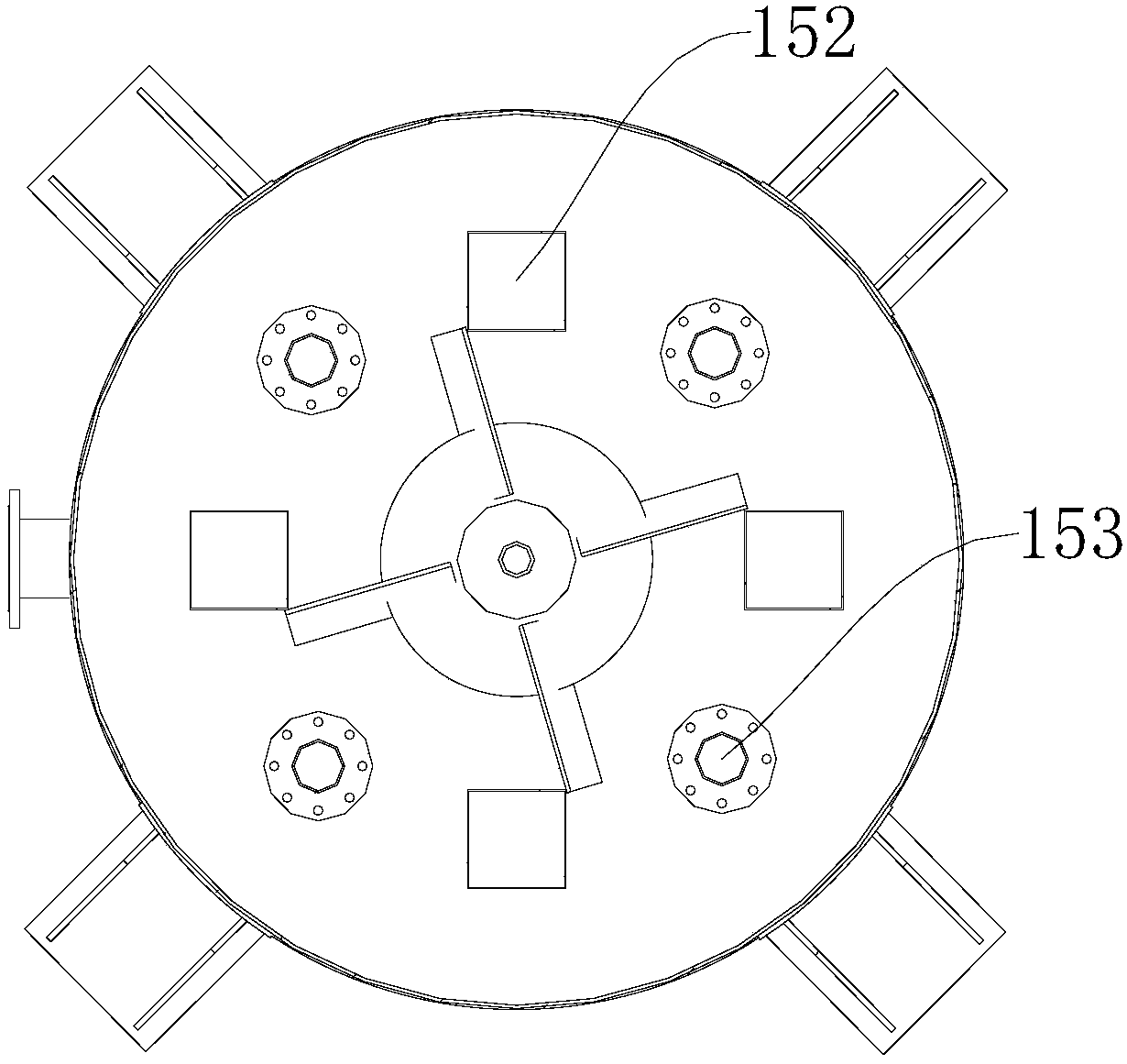

2.根据权利要求1所述的超声波净化机构，其特征在于，多个所述超声波震板呈环形阵列分布，多个所述超声波震板与多个所述磁棒交替设置。
3.根据权利要求2所述的超声波净化机构，其特征在于，多个所述磁棒呈环形阵列分布，所述磁棒与相邻两个所述超声波震板之间的距离相等。
4.根据权利要求3所述的超声波净化机构，其特征在于，多个所述磁棒组合形成的圆形与多个所述超声波震板组合形成的圆形直径相同。
5.根据权利要求1所述的超声波净化机构，其特征在于，所述超声波震板和所述磁棒的数量均为四个。
6.根据权利要求1所述的超声波净化机构，其特征在于，多个所述超声波震板和多个所述磁棒相互平行，且均竖直设置。
7.根据权利要求1所述的超声波净化机构，其特征在于，所述超声波震板包括震板本体和超声波振子，所述超声波振子密封安装于所述震板本体内，所述震板本体用于固定安装于所述反应釜体内，所述超声波振子用于发出超声波。
8.根据权利要求7所述的超声波净化机构，其特征在于，所述震板本体呈长条状，所述震板本体由不锈钢材料制成。
9.根据权利要求7所述的超声波净化机构，其特征在于，所述超声波净化机构还包括超声波发生器，所述震板本体的一端设置有接线柱，所述超声波发生器通过一高频线与所述接线柱连接。
10.一种污泥处理装置，其特征在于，包括反应釜体和超声波净化机构，所述超声波净化机构包括多个超声波震板和多个磁棒，多个所述超声波震板与多个所述磁棒间隔设置，多个所述超声波震板和多个所述磁棒均固定安装于所述反应釜体内，所述超声波震板用于发出超声波以除去污泥中的细菌，所述磁棒用于对超声波进行增强。
说明书
一种超声波净化机构以及污泥处理装置
技术领域
本实用新型涉及污泥处理技术领域，具体而言，涉及一种超声波净化机构以及污泥处理装置。
背景技术
污泥是城市污水处理厂处理污水过程中形成的一种副产物，是一种含水率极高的絮状泥粒，由污水中的悬浮物、细菌、细菌所吸附的物质以及细菌代谢活动产物等形成聚集体，含有大量有机质及氮、磷、钾等营养物质，还含有重金属、病原细菌等。污泥如处理不善将会造成严重的二次污染，成为污染源，但对其进行适当处理后则可作为一种资源加以利用。
目前国内处理市政污泥主要的技术为：土地卫生填埋、土地利用、焚烧、干化资源化利用、湿式氧化、超临界、生物发酵、物质提纯等技术，这些技术存在占地面积大、投资成本大、运行成本高、未达到环保要求等问题。
有鉴于此，设计制造出一种净化效果好的超声波净化机构以及污泥处理装置特别是在工业生产中显得尤为重要。
实用新型内容
本实用新型的目的在于提供一种超声波净化机构，结构简单，能够快速有效地除去污泥中的细菌，净化效果好，处理成本低，占地面积小，实用性强。
本实用新型的另一目的在于提供一种污泥处理装置，结构简单，能够快速有效地除去污泥中的细菌，净化效果好，处理成本低，占地面积小，实用性强，性价比高。
本实用新型是采用以下的技术方案来实现的。
一种超声波净化机构，应用于污泥处理装置，污泥处理装置包括反应釜体，超声波净化机构包括多个超声波震板和多个磁棒，多个超声波震板与多个磁棒间隔设置，多个超声波震板和多个磁棒均用于固定安装于反应釜体内，超声波震板用于发出超声波以除去污泥中的细菌，磁棒用于对超声波进行增强。
进一步地，多个超声波震板呈环形阵列分布，多个超声波震板与多个磁棒交替设置。
进一步地，多个磁棒呈环形阵列分布，磁棒与相邻两个超声波震板之间的距离相等。
进一步地，多个磁棒组合形成的圆形与多个超声波震板组合形成的圆形直径相同。
进一步地，超声波震板和磁棒的数量均为四个。
进一步地，多个超声波震板和多个磁棒相互平行，且均竖直设置。
进一步地，超声波震板包括震板本体和超声波振子，超声波振子密封安装于震板本体内，震板本体用于固定安装于反应釜体内，超声波振子用于发出超声波。
进一步地，震板本体呈长条状，震板本体由不锈钢材料制成。
进一步地，超声波净化机构还包括超声波发生器，震板本体的一端设置有接线柱，超声波发生器通过一高频线与接线柱连接。
一种污泥处理装置，包括反应釜体和超声波净化机构，超声波净化机构包括多个超声波震板和多个磁棒，多个超声波震板与多个磁棒间隔设置，多个超声波震板和多个磁棒均固定安装于反应釜体内，超声波震板用于发出超声波以除去污泥中的细菌，磁棒用于对超声波进行增强。
本实用新型提供的超声波净化机构以及污泥处理装置具有以下有益效果：
本实用新型提供的超声波净化机构，多个超声波震板与多个磁棒间隔设置，多个超声波震板和多个磁棒均用于固定安装于反应釜体内，超声波震板用于发出超声波以除去污泥中的细菌，磁棒用于对超声波进行增强，从而提高除菌效果。与现有技术相比，本实用新型提供的超声波净化机构由于采用了间隔设置的多个超声波震板与多个磁棒，所以能够利用加强的超声波消灭污泥中的细菌，净化效果好，处理成本低，占地面积小，实用性强。
本实用新型提供的污泥处理装置，包括超声波净化机构，结构简单，能够利用加强的超声波消灭污泥中的细菌，净化效果好，处理成本低，占地面积小，实用性强，性价比高。
