申请日2018.07.03
公开(公告)日2019.03.26
IPC分类号B65D43/16; B65D53/02
摘要
本实用新型公开了一种环境检测用污泥取样箱，包括外箱体和设于外箱体内的上端开口的内箱体，外箱体包括上端开口的外底箱和与外底箱铰接连接的密封盖，密封盖的下端面上设有一圈限位槽，限位槽内设有密封橡胶垫，密封盖与铰接侧相对的一侧设有限位锁板，外底箱的正面箱壁上设有转动锁扣，转动锁扣与限位锁板组成锁扣体;设由内箱体的上边沿向下延伸的一部分为卡持部，卡持部位于限位槽内、且与密封橡胶垫紧密压接，卡持部的左右两侧壁外侧下方设有外翻式的手扣板，手扣板位于外底箱的外围;能够将污泥样品进行密封隔离，防止污泥样品与空气直接接触，并能防止污泥溢漏，为后期的检测提供原始样品。
权利要求书
1.一种环境检测用污泥取样箱，其特征在于：包括外箱体和设于外箱体内的上端开口的内箱体，外箱体包括上端开口的外底箱和与外底箱铰接连接的密封盖，密封盖的下端面上设有一圈限位槽，限位槽内设有密封橡胶垫，密封盖与铰接侧相对的一侧设有限位锁板，外底箱的正面箱壁上设有转动锁扣，转动锁扣与限位锁板组成锁扣体;设由内箱体的上边沿向下延伸的一部分为卡持部，卡持部位于限位槽内、且与密封橡胶垫紧密压接，卡持部的左右两侧壁外侧下方设有外翻式的手扣板，手扣板位于外底箱的外围。
2.根据权利要求1所述的环境检测用污泥取样箱，其特征在于：所述的外箱体和内箱体均采用PVC板材制作。
3.根据权利要求1所述的环境检测用污泥取样箱，其特征在于：所述的外底箱内侧壁上设有多个竖向设置的限定条，每两个相邻的限定条之间形成限定槽。
4.根据权利要求2所述的环境检测用污泥取样箱，其特征在于：所述的内箱体的箱壁外围设有多个竖向设置的卡条，每两个相邻的卡条之间形成卡槽，每根卡条设于一个限定槽内，每个卡槽内卡入一个限定条，卡条和卡槽的尺寸设置与限定条和限定槽之间的尺寸设定相匹配。
5.根据权利要求3所述的环境检测用污泥取样箱，其特征在于：所述的外底箱的左右两侧壁的外壁上部设有水平设置的折状弹性卡板，手扣板包裹折状弹性卡板，且手扣板的下边沿与折状弹性卡板的内折边相扣合。
说明书
一种环境检测用污泥取样箱
技术领域
本实用新型涉及环境检测设备技术领域，尤其涉及一种环境检测用污泥取样箱。
背景技术
污泥取样，是为了针对土壤和水质进行监测。目前使用人工采集河中污泥和化工等污水池中污泥的采样装置，水底沉积物是研究水下和大气环境污染变化规律的重要样品，包含有大量的环境和气候的信息，从水下把沉积物完整地采集上来，从而进行物理、化学和生物学等方面的分析。在水下采样完成的取样污泥，目前一般采用桶装或者其他简单装置进行承载。
但是，由于污泥中含有多种有机生物，现有的收集承载装置不够严密，在携带或者输送的过程中，容易发生溢漏;并且，由河底取出的污泥长时间的直接接触外界的空气。对于污泥中的有机生物来说，将会发生一些预想不到的生物变化，影响后期的污泥样品的真实检测。
实用新型内容
本实用新型的目的是提供一种环境检测用污泥取样箱，能够将污泥样品进行密封隔离，防止污泥样品与空气直接接触，并能防止污泥溢漏，为后期的检测提供原始样品。
本实用新型采用的技术方案为：
一种环境检测用污泥取样箱，包括外箱体和设于外箱体内的上端开口的内箱体，外箱体包括上端开口的外底箱和与外底箱铰接连接的密封盖，密封盖的下端面上设有一圈限位槽，限位槽内设有密封橡胶垫，密封盖与铰接侧相对的一侧设有限位锁板，外底箱的正面箱壁上设有转动锁扣，转动锁扣与限位锁板组成锁扣体;设由内箱体的上边沿向下延伸的一部分为卡持部，卡持部位于限位槽内、且与密封橡胶垫紧密压接，卡持部的左右两侧壁外侧下方设有外翻式的手扣板，手扣板位于外底箱的外围。
所述的外箱体和内箱体均采用PVC板材制作。
所述的外底箱内侧壁上设有多个竖向设置的限定条，每两个相邻的限定条之间形成限定槽。
所述的内箱体的箱壁外围设有多个竖向设置的卡条，每两个相邻的卡条之间形成卡槽，每根卡条设于一个限定槽内，每个卡槽内卡入一个限定条，卡条和卡槽的尺寸设置与限定条和限定槽之间的尺寸设定相匹配。
所述的外底箱的左右两侧壁的外壁上部设有水平设置的折状弹性卡板，手扣板包裹折状弹性卡板，且手扣板的下边沿与折状弹性卡板的内折边相扣合。

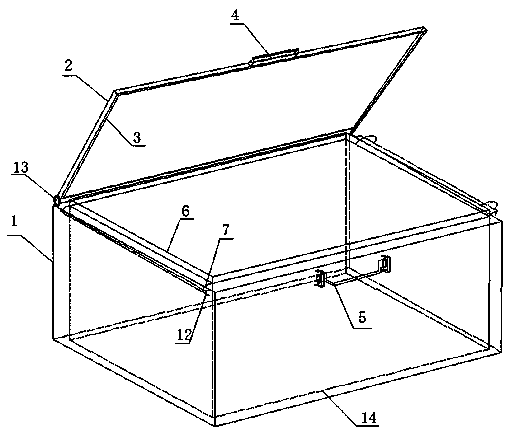

本实用新型主要由两个内外套设的箱体组成，包括外箱体和设于外箱体内的内箱体，外箱体作为一个承载箱，用于限定和密封内箱体，内箱体作为一个承装箱，用于装纳污泥的取样样品。外箱体的上端的后边沿与密封盖的后边沿通过铰接合页铰接在一起，便于密封盖的开启与关闭。在密封盖的下端面上设有一圈限位槽，限位槽内设有密封橡胶垫，限位槽的作用是卡固内箱体的整个上边沿的，再通过密封橡胶垫，与内箱体的上边沿抵触压紧，达到对内箱体的密封作用，一方面防止内箱体的污泥外流;另一方面，对污泥样品达到与空气隔离的作用。
之后，再利用设于外翻式的手扣板，手扣板与折状弹性卡板配合使用，手扣板的作用是对内箱体进行再一次的固定。人员也可以利用手扣板与折状弹性卡板的结构，便于人员搬动整个取样箱，作为一个搬移的便利的把手使用。
