申请日2018.07.04
公开(公告)日2018.10.09
IPC分类号C02F11/12
摘要
本发明公开了一种污泥速干装置，涉及环境治理技术领域，包括外壳，外壳底部设支架，外壳设进料缓冲装置，进料缓冲装置包括进料口和污泥箱，污泥箱与外壳焊接，外壳内设挤压锤，挤压锤的底部连接橡胶圈，外壳侧边底部设污泥出口，污泥出口设出口门，出口门下部与外壳通过旋转轴连接，外壳底部设推泥块，推泥块和污泥出口相对应，推泥块的上端两侧设有推杆a和推杆b，推杆a连接推泥块上端，推杆b连接到出口门上端，外壳底部设过滤板，过滤板下面设集水箱，集水箱设漏水口。本发明通过挤压锤的挤压，使得污泥快速脱水，然后通过推泥板把挤压后的污泥挤出，实现快速收集，便于装运和打扫，给人们的生活带来有利影响。
权利要求书
1.一种污泥速干装置，包括外壳，其特征在于：所述外壳底部设支架，所述外壳设进料缓冲装置，所述进料缓冲装置包括进料口和污泥箱，所述污泥箱与所述外壳焊接，所述污泥箱的侧边与所述外壳的侧边相通，所述外壳内设挤压锤，所述挤压锤的底部连接橡胶圈，所述外壳侧边底部设污泥出口，所述污泥出口设出口门，所述出口门下部与外壳通过旋转轴连接，所述外壳底部设推泥块，所述推泥块和污泥出口相对应，所述推泥块的上端两侧设有推杆a和推杆b，所述推杆a连接推泥块上端，所述推杆b连接到出口门上端，所述外壳底部设过滤板，所述过滤板下面设集水箱，所述集水箱设漏水口。
2.根据权利要求1所述的一种污泥速干装置，其特征在于：所述推杆a与推杆b通过转轴a连接，所述推杆b长度大于连接所述推杆a长度。
3.根据权利要求1所述的一种污泥速干装置，其特征在于：所述挤压锤与外壳底部的最小距离与所述推泥块的高度相等。
4.根据权利要求1所述的一种污泥速干装置，其特征在于：所述推泥块的高度比污泥出口的高度低。
5.根据权利要求1所述的一种污泥速干装置，其特征在于：所述推杆a与推泥块焊接，所述推杆b与所述出口门通过转轴b连接。
6.根据权利要求1所述的一种污泥速干装置，其特征在于：所述污泥出口底部设出泥板。
7.根据权利要求1所述的一种污泥速干装置，其特征在于：所述推泥块的底部设有支撑块。
说明书
一种污泥速干装置
技术领域
本发明属于环境治理技术领域，具体涉及一种污泥速干装置。
背景技术
城市的河道和下水道内会慢慢积攒尘土和垃圾等，需要定期清淤，否则影响水体质量和流量。环卫工人在进行清理时，通常是把污泥从河道和下水道挖出，然后放在地面上进行风干，自然风干的速度很慢，而且污泥中的污水还会回淌到河道和下水道中，并且，长时间推积在地面上，也影响周围的环境，污泥中的恶臭气体也严重影响了周围人们的生活。
发明内容
本发明的主要目的在于提供一种污泥速干装置，本发明装置通过挤压锤的挤压，使得污泥快速脱水，然后通过推泥板把挤压后的污泥挤出，实现快速收集，便于装运和打扫，本装置结构简单，可实施性强可以有效解决背景技术中的问题。
为实现上述目的，本发明采取的技术方案为：

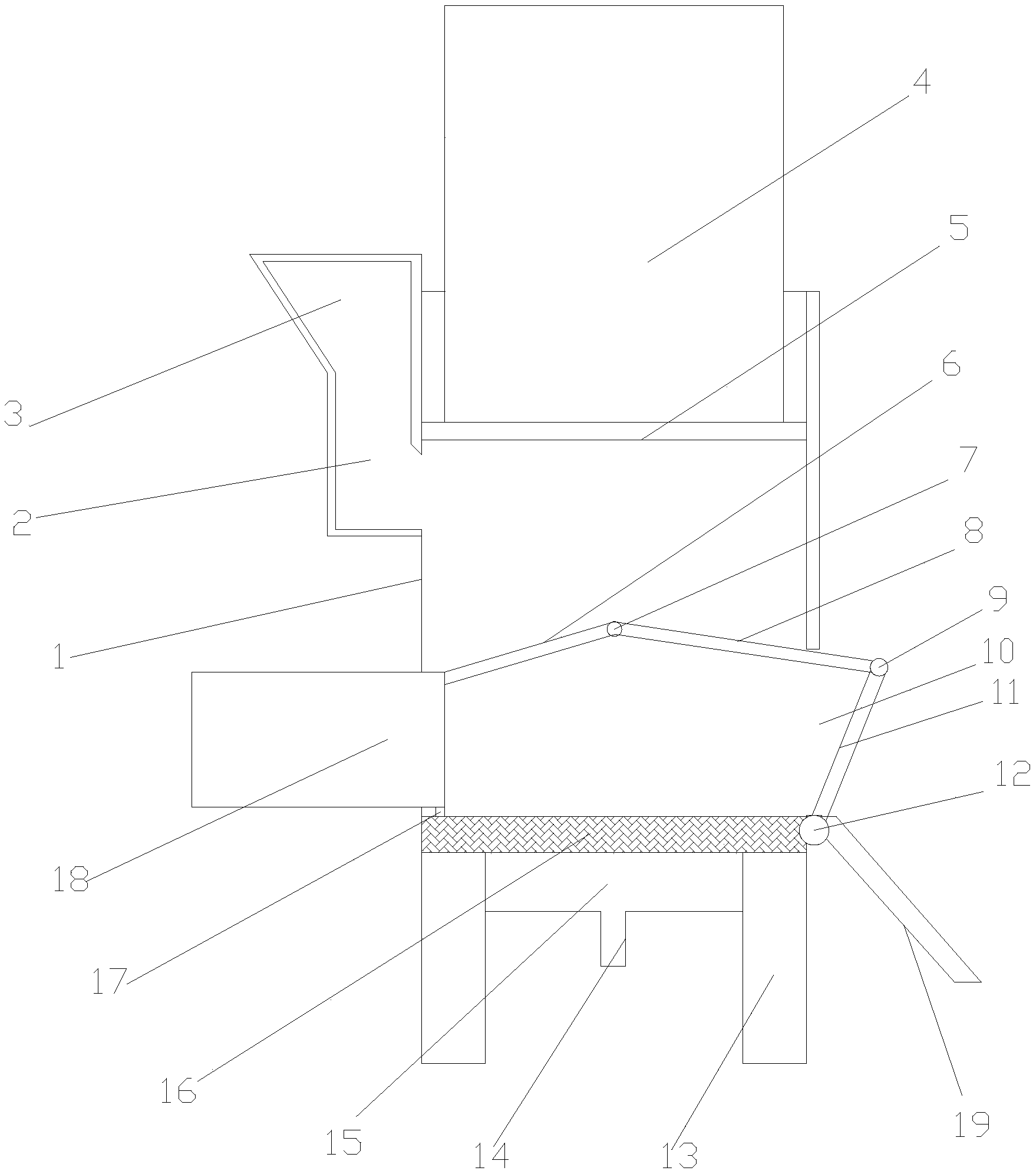

一种污泥速干装置，包括外壳，外壳底部设支架，外壳设进料缓冲装置，进料缓冲装置包括进料口和污泥箱，污泥箱与外壳焊接，污泥箱的侧边与外壳的侧边相通，外壳内设挤压锤，挤压锤的底部连接橡胶圈，外壳侧边底部设污泥出口，污泥出口设出口门，出口门下部与外壳通过旋转轴连接，外壳底部设推泥块，推泥块和污泥出口相对应，推泥块的上端两侧设有推杆a和推杆b，推杆a连接推泥块上端，推杆b连接到出口门上端，外壳底部设过滤板，过滤板下面设集水箱，集水箱设漏水口。
优选的，推杆a与推杆b通过转轴a连接，推杆b长度大于连接推杆a长度。
优选的，挤压锤与外壳底部的最小距离与推泥块的高度相等。
优选的，推泥块的高度比污泥出口的高度低，便于污泥推出。
优选的，推杆a与推泥块焊接，推杆b与出口门通过转轴b连接。
优选的，污泥出口底部设出泥板。
优选的，推泥块的底部设有支撑块。
本发明的工作原理：把污泥从缓冲装置倒入到外壳内，使挤压锤下落，挤压锤通过挤压使污泥中的水分从过滤板上排出，漏到过滤板下面的集水箱内，通过收集箱内的漏水口排出污水，在挤压的过程中，挤压锤底部的橡胶圈也外壳内壁作用，使得污泥不会向上挤出，把挤压锤挤压到最低时，开始作用推泥块，推泥块向前运动，推杆a固定，通过转轴a和转轴b，使得推杆b向下运动，从而打开出口门，挤压后的污泥推出，从出泥板滑出，推泥结束后，把推泥版往回拉，通过推板a和推杆b的作用使得出口门再次关闭。
与传统技术相比，本发明产生的有益效果是：通过挤压锤的挤压，使得污泥快速脱水，然后通过推泥板把挤压后的污泥挤出，实现快速收集，便于装运和打扫，保护周围的环境，也给人们的生活带来有利影响。
