申请日2018.07.04
公开(公告)日2018.09.14
IPC分类号A61M1/00; A61M3/02
摘要
本发明涉及一种带有附加单元的洗胃机用污水罐，其特征在于：由上罐体、下罐体、皮碗及附加单元构成，在所述上罐体上设置有气嘴，在下罐体的底部设置有进出液口，所述的上罐体与下罐体通过螺栓连接固定，上罐体与下罐体之间形成一空腔，在空腔内上罐体与下罐体的接缝处安装有皮碗，该皮碗将所述的空腔分隔为上部的气腔以及下部的储液腔，在所述储液腔的上部或上罐体的外部气嘴处设置有附加单元。本发明设计科学合理，具有满足临床要求、延长吸液时间、进出胃液量平衡、方便操作、易于实现的优点，是一种具有较高创新性的带有附加单元的洗胃机用污水罐。
权利要求书
1.一种带有附加单元的洗胃机用污水罐，其特征在于：由上罐体、下罐体、皮碗及附加单元构成，在所述上罐体上设置有气嘴，在下罐体的底部设置有进出液口，所述的上罐体与下罐体通过螺栓连接固定，上罐体与下罐体之间形成一空腔，在空腔内上罐体与下罐体的接缝处安装有皮碗，该皮碗将所述的空腔分隔为上部的气腔以及下部的储液腔，在所述储液腔的上部或上罐体的外部气嘴处设置有附加单元。
2.根据权利要求1所述的一种带有附加单元的洗胃机用污水罐，其特征在于：所述的附加单元由一个调整板构成，在所述空腔内部上罐体的顶部上通过螺钉固定安装有调整板，该调整板将所述的气腔进行分隔，使其上部的空间形成附加空腔，所述的气嘴设置在与该附加空腔相对的上罐体侧壁上。
3.根据权利要求2所述的一种带有附加单元的洗胃机用污水罐，其特征在于：所述的调整板由板体、气孔、限位凸起及螺孔构成，在所述的板体上均布有过气孔，在板体的中部圆周均布有一圈限位凸起，在各限位凸起上制有安装螺钉的螺孔。
4.根据权利要求2所述的一种带有附加单元的洗胃机用污水罐，其特征在于：所述附加空腔体积为上罐体体积的1/2。
5.根据权利要求1所述的一种带有附加单元的洗胃机用污水罐，其特征在于：所述的附加单元由储气罐及气管构成，所述的气嘴设置有上罐体的顶部，所述气管的一端与气嘴连接，气管的另一端形成气源连接部，所述的储气罐串联在该气管上。
6.根据权利要求2或5所述的一种带有附加单元的洗胃机用污水罐，其特征在于：所述设置附加空腔的上罐体体积大于设置储气罐的上罐体体积。
说明书
一种带有附加单元的洗胃机用污水罐
技术领域
本发明属于洗胃机配件领域，涉及一种洗胃机用污水罐，具体涉及一种带有附加单元的洗胃机用污水罐。
背景技术
洗胃机是一种适用于口服毒物患者的临床洗胃及适应症患者手术前洗胃的医疗设备。洗胃机通常配备有清水罐及污水罐，清水罐用来盛放用于清洗胃部的清水，污水罐用来盛放由胃部排出的污水。
但是，根据临床反馈，现有污水罐抽吸液体的效果较差，特别是，胃内胃管吸液孔有杂质堵塞时，不相应的延长抽吸时间，胃内食物吸不出来或抽液少，会造成进出胃液量不平衡，影响洗胃效果。究其原因，是因为污水罐的容积缩小，使得负压吸出时间缩短，污物不能彻底被排出。
通过对公开专利文献的检索，并未发现与本专利申请相同的公开专利文献。
发明内容
本发明的目的在于提供一种结构设计科学合理，满足临床要求、延长吸液时间、进出胃液量平衡、方便操作、易于实现的洗胃机用污水罐。
本发明解决其技术问题是通过以下技术方案实现的：
一种带有附加单元的洗胃机用污水罐，其特征在于：由上罐体、下罐体、皮碗及附加单元构成，在所述上罐体上设置有气嘴，在下罐体的底部设置有进出液口，所述的上罐体与下罐体通过螺栓连接固定，上罐体与下罐体之间形成一空腔，在空腔内上罐体与下罐体的接缝处安装有皮碗，该皮碗将所述的空腔分隔为上部的气腔以及下部的储液腔，在所述储液腔的上部或上罐体的外部气嘴处设置有附加单元。

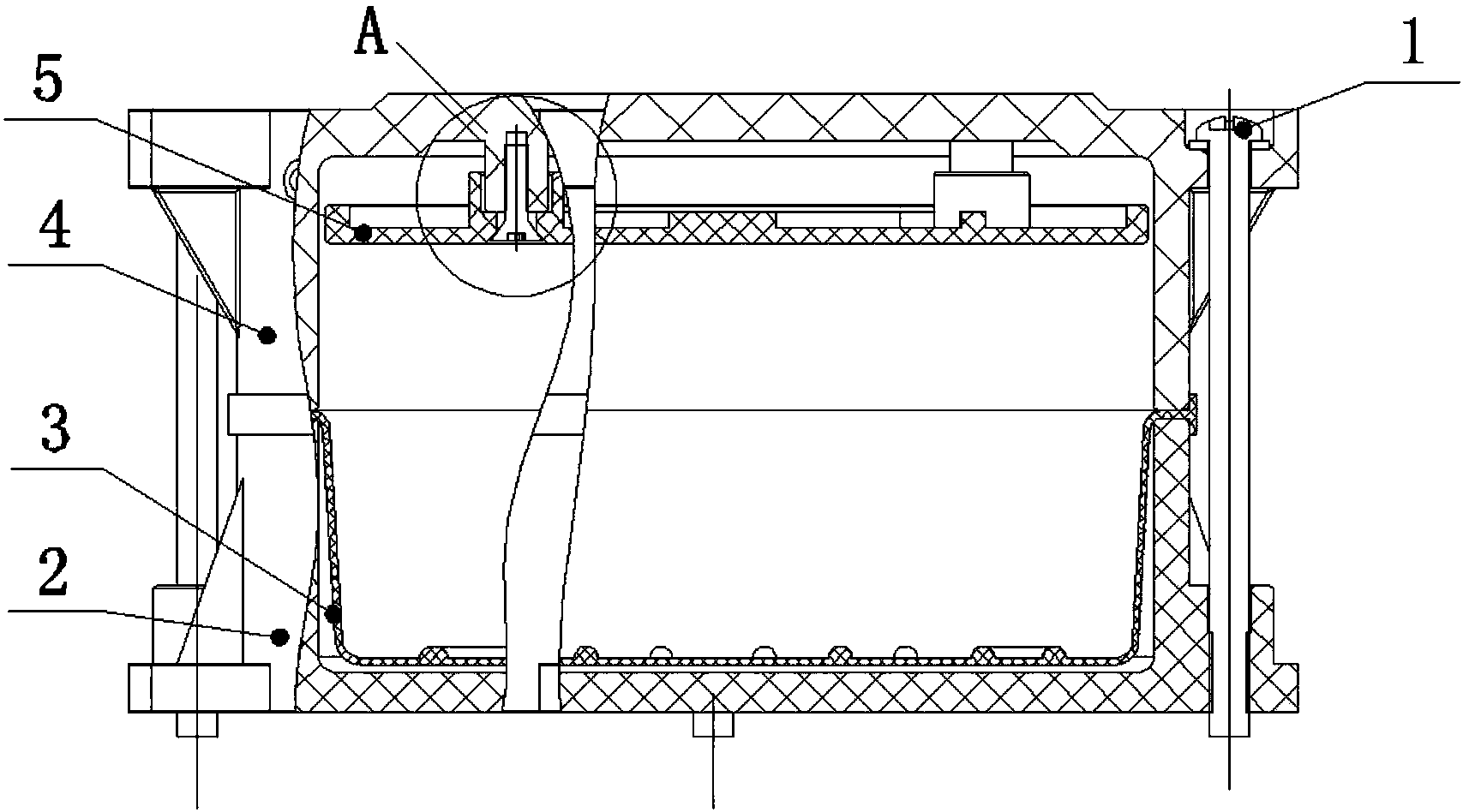

而且，所述的附加单元由一个调整板构成，在所述空腔内部上罐体的顶部上通过螺钉固定安装有调整板，该调整板将所述的气腔进行分隔，使其上部的空间形成附加空腔，所述的气嘴设置在与该附加空腔相对的上罐体侧壁上。
而且，所述的调整板由板体、气孔、限位凸起及螺孔构成，在所述的板体上均布有过气孔，在板体的中部圆周均布有一圈限位凸起，在各限位凸起上制有安装螺钉的螺孔。
而且，所述附加空腔体积为上罐体体积的1/2。
而且，所述的附加单元由储气罐及气管构成，所述的气嘴设置有上罐体的顶部，所述气管的一端与气嘴连接，气管的另一端形成气源连接部，所述的储气罐串联在该气管上。
而且，所述设置附加空腔的上罐体体积大于设置储气罐的上罐体体积。
本发明的优点和有益效果为：
1、本带有附加单元的洗胃机用污水罐，通过附加单元的设置，增大了气源的作用时间，从而达到了进出胃液量平衡的目的。附加单元为附加空腔形式时，通过调整板及皮碗的设置，将空腔分隔为上部的附加空腔、中部的气腔以及下部的储液腔，附加空腔的设置增大了整个污水罐的容积，使在流体控制的过程中，延长了吸液时间，从而达到了进出胃液量平衡的目的;附加单元为储气罐形式时，相当于把附加空腔替换成了储气罐，也能达到延长吸液时间的目的，这种外置储气罐的结构，可以直接利用现有的污水罐，直接将其接在其气嘴处即可，简答、方便，节约成本。
2、本发明设计科学合理，具有满足临床要求、延长吸液时间、进出胃液量平衡、方便操作、易于实现的优点，是一种具有较高创新性的带有附加单元的洗胃机用污水罐。
