申请日2018.07.04
公开(公告)日2018.09.11
IPC分类号C02F9/10
摘要
本实用新型公开了一体化城市生活污水处理设备，包括过滤室、处理池、蒸馏室，所述过滤室上方设有洗涤污水入口以及卫生间污水入口，过滤室内部设有格栅板，格栅板下方设有滚轮，所述格栅板上方堆积砂石，过滤室一侧设有升降门，过滤室外侧设有轨道，所述轨道与滚轮高度相同，过滤室下方通过出水管一连接处理池，所述处理池内设有搅拌器，搅拌器下方设有管道，所述管道上设有若干圆孔，所述管道连接处理池外侧的增压泵，处理池上方设有加药口和出气管，所述处理池下方通过出水管二连接蒸馏室，蒸馏室侧下方设有出水管三，本实用新型结构简单，设计合理，成本低，占地面积小，性能稳定，对污水的处理效果好，处理后的净水可再次利用或排放。
权利要求书
1.一体化城市生活污水处理设备，其特征在于：包括过滤室、处理池、蒸馏室，所述过滤室上方设有洗涤污水入口以及卫生间污水入口，过滤室内部设有格栅板，格栅板下方设有滚轮，所述格栅板上方堆积砂石，过滤室一侧设有升降门，过滤室外侧设有轨道，所述轨道与滚轮高度相同，过滤室下方通过出水管一连接处理池，所述处理池内设有搅拌器，搅拌器下方设有管道，所述管道上设有若干圆孔，所述管道连接处理池外侧的增压泵，处理池上方设有加药口和出气管，所述处理池下方通过出水管二连接蒸馏室，蒸馏室侧下方设有出水管三。
2.根据权利要求1所述的一体化城市生活污水处理设备，其特征在于：所述出气管上设有封盖，所述封盖连接气缸，封盖上设有透气孔。
3.根据权利要求1所述的一体化城市生活污水处理设备，其特征在于：所述处理池侧面设有气压表。
4.根据权利要求1所述的一体化城市生活污水处理设备，其特征在于：所述出水管二里设有滤网。
5.根据权利要求1所述的一体化城市生活污水处理设备，其特征在于：所述蒸馏室侧面设有温度计。
6.根据权利要求1所述的一体化城市生活污水处理设备，其特征在于：所述蒸馏室侧面设有检测口。
7.根据权利要求6所述的一体化城市生活污水处理设备，其特征在于：所述蒸馏室与处理池之间设有回流管。
说明书
一体化城市生活污水处理设备
技术领域
本实用新型属于环保技术领域，具体涉及一体化城市生活污水处理设备。
背景技术
随着我国城市化进程的不断提高，城市的环境污染现象也越来越严重，人们生活过程中产生的污水，是水体的主要污染源之一，其主要包括粪便和洗涤污水等，目前，大部分城市都设有污水处理点对这些生活污水进行处理后再排放至外界，以保护生态环境，城市中处理污水设备属于大型成套设备，运行效果稳定，但是需要的资金量大，占用的场地面积广阔、再生水的利用效果不高，因此需要设计一种工艺简单，设备占地面积小，操作方便的小型污水处理设备。
发明内容
为解决上述问题，本实用新型公开了一体化城市生活污水处理设备，结构简单，设计合理，成本低，占地面积小，性能稳定，对污水的处理效果好，处理后的净水可再次利用或排放。
为达到上述目的，本实用新型的技术方案如下：

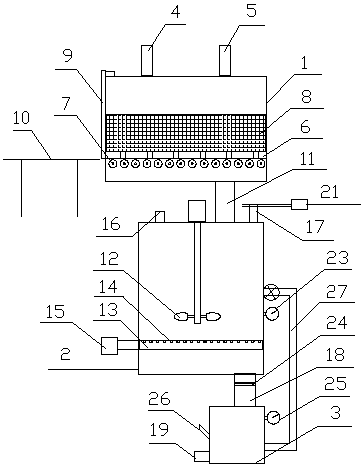

一体化城市生活污水处理设备，包括过滤室、处理池、蒸馏室，所述过滤室上方设有洗涤污水入口以及卫生间污水入口，过滤室内部设有格栅板，格栅板下方设有滚轮，所述格栅板上方堆积砂石，过滤室一侧设有升降门，过滤室外侧设有轨道，所述轨道与滚轮高度相同，过滤室下方通过出水管一连接处理池，所述处理池内设有搅拌器，搅拌器下方设有管道，所述管道上设有若干圆孔，所述管道连接处理池外侧的增压泵，处理池上方设有加药口和出气管，所述处理池下方通过出水管二连接蒸馏室，蒸馏室侧下方设有出水管三。
作为本实用新型的一种改进，所述出气管上设有封盖，所述封盖连接气缸，封盖上设有透气孔。
作为本实用新型的一种改进，所述处理池侧面设有气压表。
作为本实用新型的一种改进，所述出水管二里设有滤网。
作为本实用新型的一种改进，所述蒸馏室侧面设有温度计。
作为本实用新型的一种改进，所述蒸馏室侧面设有检测口。
作为本实用新型的一种改进，所述蒸馏室与处理池之间设有回流管。
本实用新型的有益效果是：
本实用新型所述的一体化城市生活污水处理设备，过滤室对有残渣和油污的污水进行过滤清理，处理池对污水中的细菌和有害病毒进行清理，蒸馏室可以控制COD量以及排出异味， 整体结构简单，设计合理，成本低，占地面积小，性能稳定，对污水的处理效果好，处理后的净水可再次利用或排放。
