本发明公开了环保技术领域中一种废水处理过程中的污泥干燥系统，包括进料缓冲仓、螺旋输送机和旋转进料器等，本发明系统基于污水处理系统运行，来源于污水处理过程产生的污泥，经机械脱水后进入到进料缓冲仓中，进料缓冲仓内的含水污泥通过螺旋输送机的输送和旋转进料器对含水污泥的进料量控制有效保证含水污泥连续稳定的由进料缓冲仓中进入到干燥机中，含水污泥在干燥机中被持续干燥，被干燥后污泥经旋转出料器排出，排出污泥委外处理即可，一般来源于废水处理过程的污泥含水率为75～85wt%，干燥机以蒸汽为热媒，对含水污泥进行脱水得到干燥污泥，污泥含水率降低至1.50wt%以下，大大降低污泥量，再通委外处理，节约委外处理成本73.5%以上。
权利要求书

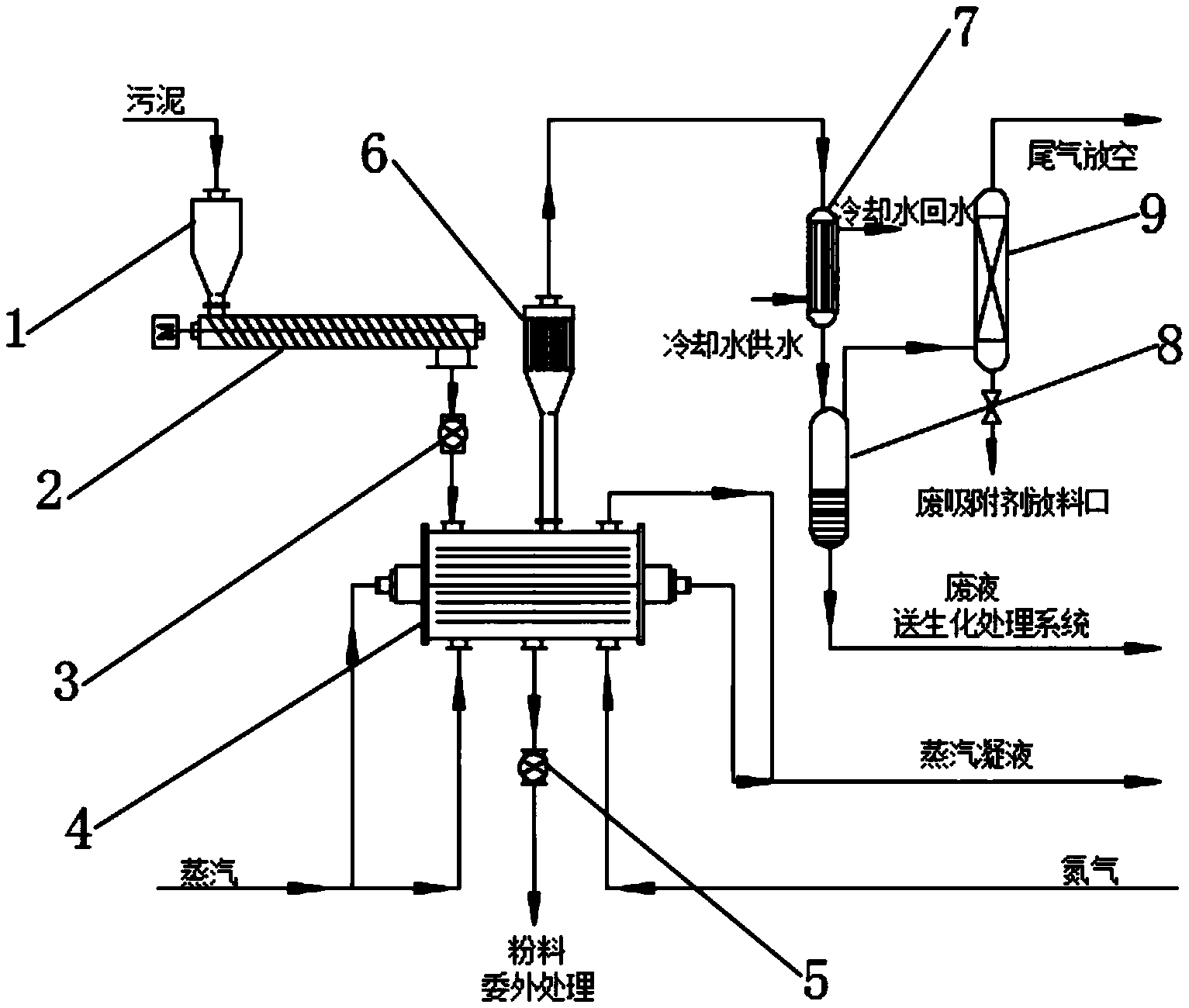

1.一种废水处理过程中的污泥干燥系统，包括进料缓冲仓(1)，其特征在于：所述进料缓冲仓(1)的出口端连接有螺旋输送机(2)，所述螺旋输送机(2)的出口端通过管路连接有旋转进料器(3)，所述旋转进料器(3)的出口端通过管路与干燥机(4)的进料口相连接，所述干燥机(4)的出料口通过管路连接有旋转出料器(5)，所述旋转出料器(5)的出口端连接有出料管路，所述干燥机(4)的出气口通过管路连接有除尘器(6)，所述除尘器(6)的出气端通过管路连接有冷凝器(7)，所述冷凝器(7)的出液口通过管路连接有废液罐(8)，所述废液罐(8)的出气端通过管路连接有尾气吸收塔(9)。
2.根据权利要求1所述的一种废水处理过程中的污泥干燥系统，其特征在于：所述的干燥机(4)为双轴浆叶式干燥机，所述双轴浆叶式干燥机的热媒为蒸汽，所述的双轴浆叶的叶片间距为3～6mm。
3.根据权利要求1所述的一种废水处理过程中的污泥干燥系统，其特征在于：所述干燥机(4)上设有氮气通入口。
4.根据权利要求1所述的一种废水处理过程中的污泥干燥系统，其特征在于：所述的除尘器(6)为金属除尘器，所述除尘器(6)的孔径范围为15～30μm。
5.根据权利要求1所述的一种废水处理过程中的污泥干燥系统，其特征在于：所述冷凝器(7)的冷媒为冷水，所述冷水温度为5～10℃。
6.根据权利要求1所述的一种废水处理过程中的污泥干燥系统，其特征在于：所述尾气吸收塔(9)为下部进气，上端出气。
7.根据权利要求1所述的一种废水处理过程中的污泥干燥系统，其特征在于：所述尾气吸收塔(9)内所使用的吸附剂为活性炭、分子筛、活性氧化铝中的一种或多种。
8.根据权利要求1所述的一种废水处理过程中的污泥干燥系统，其特征在于：所述尾气吸收塔(9)的底端设有废吸附剂放料口。
说明书
一种废水处理过程中的污泥干燥系统
技术领域
本发明涉及环保技术领域，具体领域为一种废水处理过程中的污泥干燥系统。
背景技术
废水处理过程中伴随着污泥的产生，污泥量大且含水率高，处理过程复杂，难度大，成本较高。工业上多数物质生产过程所产生的废水成分复杂，难以直接生化处理，需要经过物化、生化和深度处理后达标排放，如甲苯二异氰酸酯生产过程中，其中的废水处理过程中所产生的物化污泥和生化污泥，经离心处理后含水率高达80±5wt%，年产量为6000～8000吨，需通过运输工具运送指定的处理单位进行处理，运输过程工作量大且运输成本高;
现有处理技术，工作量大，成本高，机械过滤对污泥减量化能力有限，处理后的排放物依然会造成环境污染，为实现污泥减量化，降低废水处理系统的总体运行成本，降低废水处理后的污泥对环境的影响，提出一种废水处理过程中的污泥干燥系统。
发明内容
本发明的目的在于提供一种废水处理过程中的污泥干燥系统，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种废水处理过程中的污泥干燥系统，包括进料缓冲仓，所述进料缓冲仓的出口端连接有螺旋输送机，所述螺旋输送机的出口端通过管路连接有旋转进料器，所述旋转进料器的出口端通过管路与干燥机的进料口相连接，所述干燥机的出料口通过管路连接有旋转出料器，所述旋转出料器的出口端连接有出料管路，所述干燥机的出气口通过管路连接有除尘器，所述除尘器的出气端通过管路连接有冷凝器，所述冷凝器的出液口通过管路连接有废液罐，所述废液罐的出气端通过管路连接有尾气吸收塔。
优选的，所述的干燥机为双轴浆叶式干燥机，所述双轴浆叶式干燥机的热媒为蒸汽，所述的双轴浆叶的叶片间距为3～6mm。
优选的，所述干燥机上设有氮气通入口。
优选的，所述的除尘器为金属除尘器，所述除尘器的孔径范围为15～30μm。
优选的，所述冷凝器的冷媒为冷水，所述冷水温度为5～10℃。
优选的，所述尾气吸收塔为下部进气，上端出气。
优选的，所述尾气吸收塔内所使用的吸附剂为活性炭、分子筛、活性氧化铝中的一种或多种。
优选的，所述尾气吸收塔的底端设有废吸附剂放料口。
与现有技术相比，本发明的有益效果是：一种废水处理过程中的污泥干燥系统，本发明系统基于污水处理系统运行，来源于污水处理过程产生的污泥，经机械脱水后进入到进料缓冲仓中，进料缓冲仓对含水污泥起到缓冲储存作用，进料缓冲仓内的含水污泥通过螺旋输送机的输送和旋转进料器对含水污泥的进料量控制有效保证含水污泥连续稳定的由进料缓冲仓中进入到干燥机中，含水污泥在干燥机中被持续干燥，被干燥后污泥经旋转出料器排出，排出污泥委外处理即可，一般来源于废水处理过程的污泥含水率为75～85wt%，干燥机以蒸汽为热媒，对含水污泥进行脱水得到干燥污泥，污泥含水率降低至1.50wt%以下，大大降低污泥量，再通委外处理，节约委外处理成本73.5%以上，干燥机内所产生的尾气通过出气口进入到除尘器，尾气经除尘后粉尘减少，防止进入到冷凝器中的尾气堵塞管路，经冷凝后的尾气大部分变成液态进入到废液罐中，然后被输送至生化处理系统进行处理，小部分不凝气体进入到尾气吸收塔中，经尾气吸收塔中吸附剂吸附后，达标排放，本发明有效提高污泥处理效率，实现污泥减量化，大幅降低污泥的处理成本。
