申请日2018.07.04
公开(公告)日2018.10.09
IPC分类号C02F9/04; C02F103/32
摘要
本发明公开了一种白酒生产用废水处理装置，涉及白酒生产技术领域，包括第一处理箱、连通管和第二处理箱，所述第一处理箱的底端中部通过连通管与第二处理箱的顶端中部固定连接，所述第一处理箱的内部固定安装有石英砂过滤网和纤维棉过滤网，所述纤维棉过滤网位于石英砂过滤网的下方，所述第二处理箱的一侧底端固定安装有固定箱，所述固定箱的内部固定安装有电机，所述电机的一侧与旋转轴的一端活动连接，所述旋转轴的另一端贯穿第二处理箱的侧壁并位于第二处理箱的内部。该白酒生产用废水处理装置，通过设置旋转轴和固定杆，能使旋转轴带动固定杆进行旋转，引起废水与净化液的充分反应，从而使废水净化得更彻底。
权利要求书

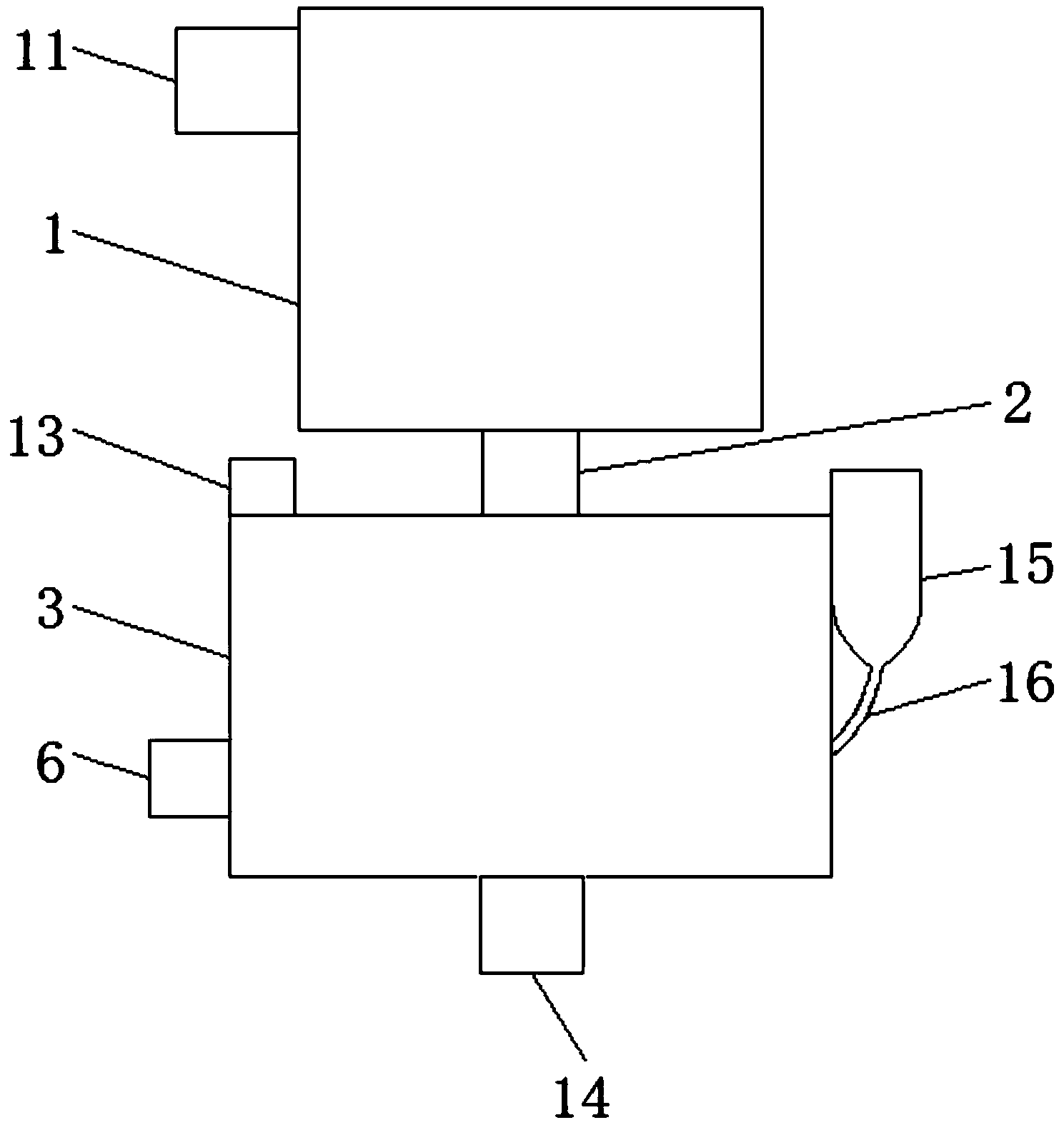

1.一种白酒生产用废水处理装置，包括第一处理箱(1)、连通管(2)和第二处理箱(3)，所述第一处理箱(1)的底端中部通过连通管(2)与第二处理箱(3)的顶端中部固定连接，其特征在于：所述第一处理箱(1)的内部固定安装有石英砂过滤网(4)和纤维棉过滤网(5)，所述纤维棉过滤网(5)位于石英砂过滤网(4)的下方;
所述第二处理箱(3)的一侧底端固定安装有固定箱(6)，所述固定箱(6)的内部固定安装有电机(7)，所述电机(7)的一侧与旋转轴(8)的一端活动连接，所述旋转轴(8)的另一端贯穿第二处理箱(3)的侧壁并位于第二处理箱(3)的内部，所述旋转轴(8)的外表面固定安装有固定杆(9)，所述第二处理箱(3)的内部固定安装有活性炭过滤网(10)，所述活性炭过滤网(10)位于旋转轴(8)的上方。
2.根据权利要求1所述的一种白酒生产用废水处理装置，其特征在于：所述第一处理箱(1)的一侧顶端固定连接有进水管(11)，所述第一处理箱(1)的另一侧开设有开口(12)，所述石英砂过滤网(4)倾斜设置，且所述石英砂过滤网(4)靠近进水管(11)的一端高于石英砂过滤网(4)的另一端，所述开口(12)位于石英砂过滤网(4)另一端的上方。
3.根据权利要求1所述的一种白酒生产用废水处理装置，其特征在于：所述第二处理箱(3)的顶端一侧固定连接有出蒸气管(13)，所述第二处理箱(3)的底端中部固定连接有出水管(14)。
4.根据权利要求1所述的一种白酒生产用废水处理装置，其特征在于：所述第二处理箱(3)的另一侧固定连接有净化瓶(15)，所述净化瓶(15)的底部固定连接有净化管(16)，所述净化管(16)的底端贯穿第二处理箱(3)的侧壁并位于第二处理箱(3)的内部，所述净化管(16)的底端位于活性炭过滤网(10)的下方。
5.根据权利要求1所述的一种白酒生产用废水处理装置，其特征在于：所述固定杆(9)的数量有多个，多个所述固定杆(9)均匀交错安装在旋转轴(8)的表面。
说明书
一种白酒生产用废水处理装置
技术领域
本发明涉及白酒生产技术领域，具体为一种白酒生产用废水处理装置。
背景技术
酿酒生产中的整个工艺过程中会产生大量的污水，酒厂废水中会夹杂高粱、谷壳一类的酿酒原料，酒厂废水对于环境的影响较大，不能直接排放，需要经过严格的净化手段处理后再排放。而现有的酒厂污水净化系统或设备，普遍存在净化效果差、净化效率低、净化成本高的问题，不利于推广使用。
在中国发明专利申请公开说明书CN 205204885U中公开的废水处理装置，该废水处理装置，虽然能较好地处理废水，并且工作连续时间长，但是，该废水处理装置，在处理废水的过程中，废水只是经过了这些过滤装置便立即流出，并不能使废水中的污染物质与净化装置得以充分的反应，处理废水的效果不够好。
目前，现有的用于白酒生产的废水处理装置，使用不便，不利于推广使用。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种白酒生产用废水处理装置，解决了现有的用于白酒生产的废水处理装置，过滤不够彻底，废水处理效果不够好的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种白酒生产用废水处理装置，包括第一处理箱、连通管和第二处理箱，所述第一处理箱的底端中部通过连通管与第二处理箱的顶端中部固定连接，所述第一处理箱的内部固定安装有石英砂过滤网和纤维棉过滤网，所述纤维棉过滤网位于石英砂过滤网的下方;
所述第二处理箱的一侧底端固定安装有固定箱，所述固定箱的内部固定安装有电机，所述电机的一侧与旋转轴的一端活动连接，所述旋转轴的另一端贯穿第二处理箱的侧壁并位于第二处理箱的内部，所述旋转轴的外表面固定安装有固定杆，所述第二处理箱的内部固定安装有活性炭过滤网，所述活性炭过滤网位于旋转轴的上方。
优选的，所述第一处理箱的一侧顶端固定连接有进水管，所述第一处理箱的另一侧开设有开口，所述石英砂过滤网倾斜设置，且所述石英砂过滤网靠近进水管的一端高于石英砂过滤网的另一端，所述开口位于石英砂过滤网另一端的上方。
优选的，所述第二处理箱的顶端一侧固定连接有出蒸气管，所述第二处理箱的底端中部固定连接有出水管。
优选的，所述第二处理箱的另一侧固定连接有净化瓶，所述净化瓶的底部固定连接有净化管，所述净化管的底端贯穿第二处理箱的侧壁并位于第二处理箱的内部，所述净化管的底端位于活性炭过滤网的下方。
优选的，所述固定杆的数量有多个，多个所述固定杆均匀交错安装在旋转轴的表面。
(三)有益效果
本发明提供了一种白酒生产用废水处理装置，具备以下有益效果：
(1)、该白酒生产用废水处理装置，通过设置倾斜的石英砂过滤网和开口，使过滤掉废水中的废渣的同时，还能将废渣流向开口的一侧，从开口内清理出来，不会造成石英砂过滤网的堵塞，从而增加石英砂过滤网的使用时间，也增强了废水处理的效果。
(2)、该白酒生产用废水处理装置，通过设置纤维棉过滤网和活性炭过滤网，能使废水进一步过滤，通过设置旋转轴和固定杆，能使旋转轴带动固定杆进行旋转，引起废水与净化液的充分反应，从而使废水净化得更彻底。
