申请日2018.07.04
公开(公告)日2018.11.06
IPC分类号B03B5/56; B03B7/00; C02F1/52
摘要
本发明公开一种具有污水处理功能的砂石筛分装置，包括装砂料斗、用于将所述装砂料斗内的砂输送至高处的传送装置、多级滤砂装置、堆砂间、排水沟、废水回收池、洗砂装置。通过在所述滚筒内壁上设置螺旋叶片，有效延长砂石的运动路径，促进砂石充分筛分;根据砂石的粒径合理设置所述螺旋叶片的间距，保证筛分效果;通过在所述堆砂间的地面上设置水槽，对掉落的砂石起缓冲作用，保护地面;通过可拆卸的隔板，根据砂石的筛分情况合理调整隔间的容量，保证空间利用率;通过废水收集池对废水进行收集净化;通过所述方形过滤板和阶梯形过滤板配合使用，提高净化效果。
权利要求书
1.一种具有污水处理功能的砂石筛分装置，其特征在于，包括装砂料斗(1)、用于将所述装砂料斗(1)内的砂输送至高处的传送装置(2)、多级滤砂装置(3)、堆砂间(4)、排水沟(5)、废水回收池(6)、洗砂装置(7);
所述多级滤砂装置(3)包括多个阶梯布置且在纵向方向上倾斜向下的筛洗装置、用于固定所述筛洗装置的支架(8);所述筛洗装置包括外壁开有小孔的滚筒(9)、滚筒(9)驱动装置、位于滚筒(9)正下方并斜向下布置截面呈弧形下端伸入下一筛洗装置入口端的底围板(10)、设置在所述滚筒(9)出口端用于挡住从滚筒(9)冲出的砂和水流的挡板(11);
各所述滚筒(9)内壁上固定有螺旋叶片(12)，位于高位置处的螺旋叶片(12)间距大于位于低位置处的螺旋叶片(12)间距;所述滚筒(9)驱动装置包括安装在各所述滚筒(9)内的转轴(13)、与位于最高位置滚筒(9)内的转轴(13)连接的转动电机(14);各所述转轴(13)通过皮带(15)传动的方式连接;位于高位置处的滚筒(9)外壁上的小孔尺寸大于低位置处滚筒(9)外壁上的小孔尺寸;

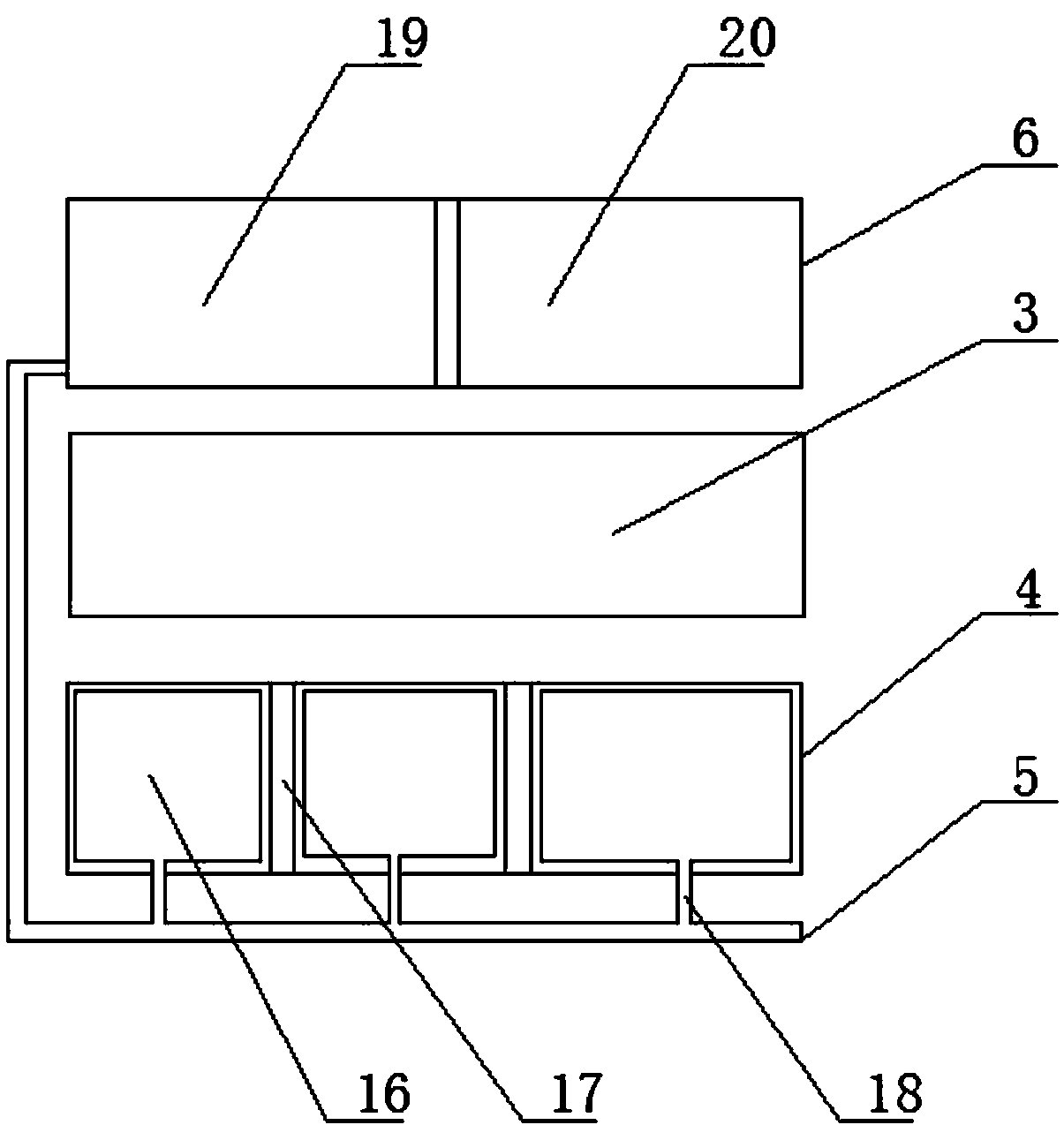

所述堆砂间(4)位于多级滤砂装置(3)下方，所述堆砂间(4)下表面设有用于对掉落的砂石起缓冲作用的水槽(16);所述堆砂间(4)被隔板(17)分割成多个小隔间，所述隔板(17)与所述堆砂间(4)可拆卸连接;
所述排水沟(5)设置在所述堆砂间(4)一侧用于接收从所述小隔间流出的水流，所述排水沟(5)与水槽(16)之间设有溢流口(18)，排水沟(5)的末端与所述废水回收池(6)连接;
所述废水回收池(6)包括与所述排水沟(5)相连的过滤池(19)、与所述过滤池(19)相连的清水池(20);所述过滤池(19)内安装有过滤装置，所述过滤装置包括阶梯形过滤板(21)、活动安装在所述阶梯形过滤板(21)上方的方形过滤板(22)，所述阶梯形过滤板(21)由左右两侧阶梯状板呈V型相连构成;
所述洗砂装置(7)包括插入所述废水回收池(6)内的抽吸管、洗砂管路。
2.根据权利要求1所述的一种具有污水处理功能的砂石筛分装置，其特征在于，所述挡板(11)的截面形状呈L型。
3.根据权利要求1所述的一种具有污水处理功能的砂石筛分装置，其特征在于，所述滚筒(9)上的小孔为矩形或圆形。
4.根据权利要求1所述的一种具有污水处理功能的砂石筛分装置，其特征在于，所述洗砂管路包括与所述抽吸管连接的储水主管、设置在所述储水主管上与各滚筒(9)对应的喷洒支管;各所述喷洒支管一端伸入所述滚筒(9)内与所述滚筒(9)内壁平行，所述喷洒支管面对滚筒(9)的一边管壁上均匀开有喷头。
5.根据权利要求1所述的一种具有污水处理功能的砂石筛分装置，其特征在于，所述废水回收池(6)内连接有外部补水装置。
6.根据权利要求1所述的一种具有污水处理功能的砂石筛分装置，其特征在于，所述排水沟(5)上设有防止砂石掉入所述排水沟(5)内的防护网。
说明书
一种具有污水处理功能的砂石筛分装置
技术领域
本发明属于建筑材料加工设备技术领域，尤其涉及一种具有污水处理功能的砂石筛分装置。
背景技术
随着建筑行业的发展。国内的建筑行业用砂要求提高，建筑行业大量使用砂料，对不同粒径大小的砂料有着不同的需求。所以砂料在使用之前需要一个筛砂过程，目的是把粗砂和细砂分离开，目前主要的筛砂工作都是工人用铁锹一锹一锹地把砂抛向砂筛，这种筛砂方法效率低，工人劳动强度大;另一方面，砂中常常会含泥和其他有害杂质含量，如盐碱等可腐蚀钢筋，影响建筑物的寿命，因此需要将砂中泥土和有害杂质清洗掉。
中国CN201810048245.X号专利公开了一种节水型多层级筛洗砂系统及其筛洗砂方法，将待筛洗的砂通过传送装置传送入多级滤砂装置的滚筒内;进入滚筒内的砂在滚筒的滚动及洗砂装置的喷洒支管内喷射水流的冲刷下，粒径小的砂从滚筒内漏出掉落在底围板上并通过过渡装置进入下一个滚筒内进行进一步的筛选;粒径大的砂汇集导滚筒的出口端后进入堆砂间内;堆砂间内的积水从排水沟进入回收池内，通过多级沉淀溢流后，积水通过抽吸管路再次进入喷洒支管内进行洗砂作业;筛洗一体，筛砂、洗砂同时进行，提高了工作效率;洗砂水进行了回收利用，避免了水资源浪费;制作成本较低，利于推广。该洗砂装置通过滚筒转动对砂石进行筛分，由于滚筒的长度有限，每级筛分时不能筛分完全;且设备设置高度较高，筛分得到的砂石掉落易对地面造成损害;对于不同粒径分布的砂石进行筛分收集时，堆砂间不能灵活变化堆砂容量。
中国CN201710148786.5号专利公开了一种砂石分离机，包括分石机箱、筛网分石装置、砂石输送装置、平台和机架，所述机架上设有分石机箱，所述分石机箱的一端设有导料槽，所述分石机箱内设有筛网分石装置，所述导料槽与筛网分石装置相通，所述筛网分石装置的下方设有混合水泥砂浆出料口，所述混合水泥砂浆出料口与溢流箱相连，所述分石机箱的一侧设有砂石输送装置，所述砂石输送装置呈倾斜放置，所述砂石输送装置的低位端设有砂浆进料口，所述砂浆进料口与溢流箱相通，所述砂石输送装置内设有螺旋分离机，所述螺旋分离机的高位端设有出砂口。通过在筛网分石装置内设置喷淋清洗装置，使砂石表面更干净，溢流口(18)浆水含砂少，砂石分离机分离速度快，处理大方量能力强。该分离机占地面积较大，用水量较大，水的利用率较低。
目前使用的筛砂装置由于设备的工作长度有限，一次筛分不能充分将大小粒径的砂石分离，需要多次重复筛分操作，工作效率较低;由于砂石形状不规则，表面较锋利，在堆放过程中与地面发生撞击易对地面造成损害;建筑工地存放建筑材料的空间有限，目前使用的筛砂装置不能合理规划堆砂空间，易造成空间浪费或空间不够用的情况;大部分筛砂装置不能较精确的将砂石筛分成多个粒径段，只能简单的将大小砂石筛分;现有的筛砂装置在筛砂过程中同时采用水对砂石进行冲洗，用水量较大，水的利用率较低。因此，急需设计一种具有污水处理功能的砂石筛分装置以解决上述问题。
发明内容
本发明的目的是针对现有技术存在的问题，提供一种具有污水处理功能的砂石筛分装置，通过在所述滚筒内壁上设置螺旋叶片，有效延长砂石的运动路径，促进砂石充分筛分;根据砂石的粒径合理设置所述螺旋叶片的间距，保证筛分效果;通过在所述堆砂间的地面上设置水槽，对掉落的砂石起缓冲作用，保护地面;通过可拆卸的隔板，根据砂石的筛分情况合理调整隔间的容量，保证空间利用率;通过废水收集池对废水进行收集净化;通过所述方形过滤板和阶梯形过滤板配合使用，提高净化效果。
为实现上述目的，本发明采用的技术方案是：
本发明提供一种具有污水处理功能的砂石筛分装置，包括装砂料斗、用于将所述装砂料斗内的砂输送至高处的传送装置、多级滤砂装置、堆砂间、排水沟、废水回收池、洗砂装置;
所述多级滤砂装置包括多个阶梯布置且在纵向方向上倾斜向下的筛洗装置、用于固定所述筛洗装置的支架;所述筛洗装置包括外壁开有小孔的滚筒、滚筒驱动装置、位于滚筒正下方并斜向下布置截面呈弧形下端伸入下一筛洗装置入口端的底围板、设置在所述滚筒出口端用于挡住从滚筒冲出的砂和水流的挡板;
各所述滚筒内壁上固定有螺旋叶片，位于高位置处的螺旋叶片间距大于位于低位置处的螺旋叶片间距;所述滚筒驱动装置包括安装在各所述滚筒内的转轴、与位于最高位置滚筒内的转轴连接的转动电机;各所述转轴通过皮带传动的方式连接;位于高位置处的滚筒外壁上的小孔尺寸大于低位置处滚筒外壁上的小孔尺寸;
所述堆砂间位于多级滤砂装置下方，所述堆砂间下表面设有用于对掉落的砂石起缓冲作用的水槽;所述堆砂间被隔板分割成多个小隔间，所述隔板与所述堆砂间可拆卸连接;
所述排水沟设置在所述堆砂间一侧用于接收从所述小隔间流出的水流，所述排水沟与水槽之间设有溢流口，排水沟的末端与所述废水回收池连接;
所述废水回收池包括与所述排水沟相连的过滤池、与所述过滤池相连的清水池;所述过滤池内安装有过滤装置，所述过滤装置包括阶梯形过滤板、活动安装在所述阶梯形过滤板上方的方形过滤板，所述阶梯形过滤板由左右两侧阶梯状板呈V型相连构成。
所述洗砂装置包括插入所述废水回收池内的抽吸管、洗砂管路。
本发明所述筛洗砂装置的工作原理为：存放在所述装砂料斗内的砂石在传送装置的带动下是送至最高位置的所述滚筒中，所述滚筒在所述滚筒驱动装置的带动下在水平方向上旋转，所述洗砂装置对滚筒内部的砂石进行喷洗;粒径较小的砂石从小孔漏到所述底围板上，底围板上的砂石在水流的带动下滑落至下一级筛洗装置的滚筒中，粒径较大的砂石在滚动转动的过程中从滚筒出口端落在挡板上，再滑落至堆砂间内，以此类推进行多层筛洗砂工作;所述滚筒内壁上固定有螺旋叶片，能够有效增加砂石在所述滚筒内的筛分路径，促进不同粒径的砂石分离;各级滚筒内的砂石粒径分布不同，设置在高处的滚筒内的砂石粒径分布范围大于位于低处的滚筒内的砂石粒径范围，设置在所述滚筒内的螺旋叶片的间距也依次减小，能够有效适应不同粒径分布的砂石的筛分，进一步促进筛分完全;筛分得到的砂石从挡板滑落在所述堆砂间的地面时，由于筛洗砂装置具有一定的高度，砂石掉落时易对地面造成损害，通过在所述堆砂间的地面设置水槽，使砂石掉落在水槽(16)中，水槽内的水能够对砂石起到一定的缓冲作用，对地面起到保护作用;当筛分的砂石中不含有较大粒径的砂石时，可将与较高位置滚筒对应的堆砂间的隔板去掉，增大其他隔间的空间，灵活调整，合理利用储砂空间，提高空间利用率;各所述隔间与排水沟之间设有溢流口，多余的废水通过溢流口流至排水沟收集在废水回收池中进行循环利用;所述过滤池内的方形过滤板和阶梯形过滤板配合使用，具有多级过滤的作用，且阶梯形过滤板能使污水具有更多的停留表面，进一步提高过滤效果。
所述挡板的截面形状呈L型。所述挡板一条边设置在所述滚筒外壁下方，另一条边设置在所述滚筒出口处，能够有效挡住滚筒出口端的砂石，使其从挡板上滑落至堆砂间内，防止出口端的砂石与底围板上的砂石混合，破坏筛分效果。
所述滚筒上的小孔为矩形或圆形。
所述洗砂管路包括与所述抽吸管连接的储水主管、设置在所述储水主管上与各滚筒对应的喷洒支管;各所述喷洒支管一端伸入所述滚筒内与所述滚筒内壁平行，所述喷洒支管面对滚筒的一边管壁上均匀开有喷头。
所述废水回收池内连接有外部补水装置。
所述排水沟上设有防止砂石掉入所述排水沟内的防护网。
与现有技术相比，本发明的有益效果是：
(1)本发明通过在所述滚筒内壁上设置螺旋叶片，能够有效增加砂石在所述滚筒内部的筛分路径，促进砂石充分筛分，保证筛分效果;
(2)本发明位于高位置处的螺旋叶片间距大于位于低位置处的螺旋叶片间距，根据各滚筒筛分的砂石粒径范围不同，调整螺旋叶片的间距，使其与砂石的粒径相适应，进一步促进砂石充分筛分，提高筛分效率;
(3)本发明所述隔板与堆砂间可拆卸连接，可以根据被筛分砂石的具体粒径分布合理调整各隔间的空间，灵活调整，合理利用储砂空间，提高空间利用率;
(4)本发明所述堆砂间地面设有用于对掉落的砂石起缓冲作用的水槽，防止筛分掉落的砂石冲击地面，对地面造成损伤;
(5)本发明设置一个电机驱动转轴转动，各转轴之间通过皮带传动的方式连接，节约成本和能源;
(6)本发明所述过滤池内的方形过滤板和阶梯形过滤板配合使用，具有多级过滤的作用，且阶梯形过滤板能使污水具有更多的停留表面，进一步提高污水处理效果。
(7)本发明所述多级筛洗装置的设置，能够根据工程需要较精确的筛分得到不同粒径段的砂石，保证工程效果。
